OG Hücre Nedir? Ne İşe Yarar, Nasıl Çalışır ve Hangi Çeşitleri Vardır?

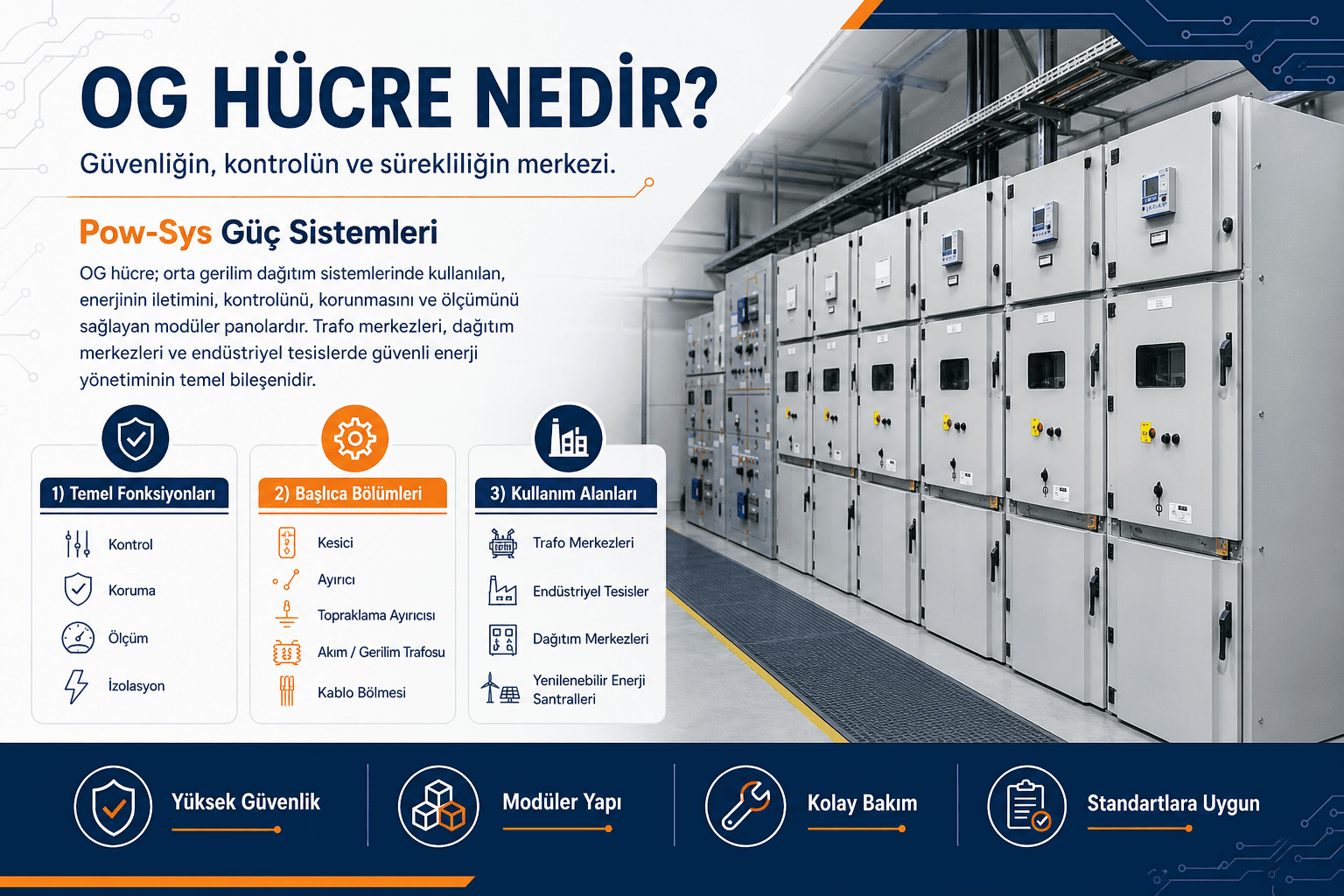

OG hücre, orta gerilim elektrik enerjisinin güvenli şekilde anahtarlanması, korunması, ölçülmesi ve dağıtılması için kullanılan şalt ekipmanıdır. Kısaca OG hücre nedir sorusunun cevabı; trafo merkezi veya orta gerilim dağıtım sisteminde enerji giriş-çıkışını kontrol eden, kesici, ayırıcı, yük ayırıcı, bara, kablo bağlantısı, ölçü trafoları ve koruma elemanlarını içinde barındıran elektriksel bölmedir. OG ifadesi orta gerilim anlamına gelir ve genellikle 1 kV üzeri ile 36 kV seviyesine kadar olan sistemlerde kullanılır.

OG hücre ne işe yarar sorusunun merkezinde güvenli enerji yönetimi vardır. Bir tesise gelen orta gerilim enerjisi doğrudan trafoya veya yüklere bağlanmaz. Önce uygun şalt ekipmanları üzerinden kontrol edilir, korunur ve gerektiğinde güvenli biçimde devreden çıkarılır. OG hücreler bu görevi yerine getirir. Enerjinin açılması, kesilmesi, ölçülmesi, arıza durumunda ayrılması ve bakım için güvenli hale getirilmesi OG hücre yapısı üzerinden sağlanır.

Trafo merkezlerinde OG hücreler genellikle enerji giriş noktası, ölçü bölümü, koruma bölümü ve trafo çıkışı gibi görevler üstlenir. Örneğin bir tesiste dağıtım şirketinden gelen orta gerilim hattı önce giriş hücresine ulaşır. Daha sonra ölçü hücresi, koruma hücresi ve trafo besleme hücresi üzerinden enerji trafoya aktarılır. Bu sayede enerji akışı kontrol altında tutulur ve arıza durumunda ilgili bölüm güvenli şekilde devreden çıkarılabilir.

OG hücre nasıl çalışır sorusunu basit anlatmak gerekirse hücre içindeki anahtarlama ve koruma elemanları birlikte görev yapar. Kesici veya yük ayırıcı enerji akışını açıp kapatır. Ayırıcı devrenin görünür veya güvenli ayrılmasını sağlar. Toprak ayırıcısı bakım yapılacak bölümü güvenli hale getirmek için kullanılır. Akım trafosu ve gerilim trafosu ölçü ve koruma bilgisi üretir. Koruma rölesi arızayı algılarsa kesiciye açma komutu verir. Bu yapı birlikte çalıştığında OG hücre güvenli bir şalt noktası haline gelir.

OG hücre çeşitleri uygulamaya göre değişir. Kesicili OG hücreler, arıza akımını kesebilen devre kesici yapısına sahip olduğu için koruma gerektiren beslemelerde tercih edilir. Ayırıcılı veya yük ayırıcılı hücreler daha çok manevra ve yük altında açma-kapama için kullanılır. Sigortalı yük ayırıcılı hücreler ise belirli trafo koruma uygulamalarında yaygındır. Ölçü hücreleri akım ve gerilim trafoları üzerinden enerji ölçümü yapmak için kullanılır.

Kesicili OG hücreler özellikle koruma rölesi ile birlikte çalıştığında daha gelişmiş koruma imkânı sunar. Aşırı akım, toprak hata, trafo koruma veya feeder koruma gibi fonksiyonlar röle üzerinden değerlendirilir ve arıza halinde kesici açtırılır. Bu yapı, arıza akımını güvenli şekilde kesebilmesi nedeniyle birçok sanayi tesisi ve trafo merkezi için kritik öneme sahiptir. Yük ayırıcılı hücrelerde ise koruma mantığı kesicili hücre kadar kapsamlı olmayabilir.

RMU yani ring main unit, OG hücre ailesi içinde sık kullanılan kompakt bir çözümdür. Özellikle ring şebeke yapılarında, dağıtım trafolarında ve alan kısıtının önemli olduğu uygulamalarda tercih edilir. RMU yapılarında giriş-çıkış hatları ve trafo koruma bölümü kompakt bir gövde içinde bulunabilir. Bu yapı saha uygulamasında yer tasarrufu sağlasa da her uygulama için otomatik olarak en doğru çözüm değildir. Tesisin yükü, koruma ihtiyacı ve işletme beklentisi birlikte değerlendirilmelidir.

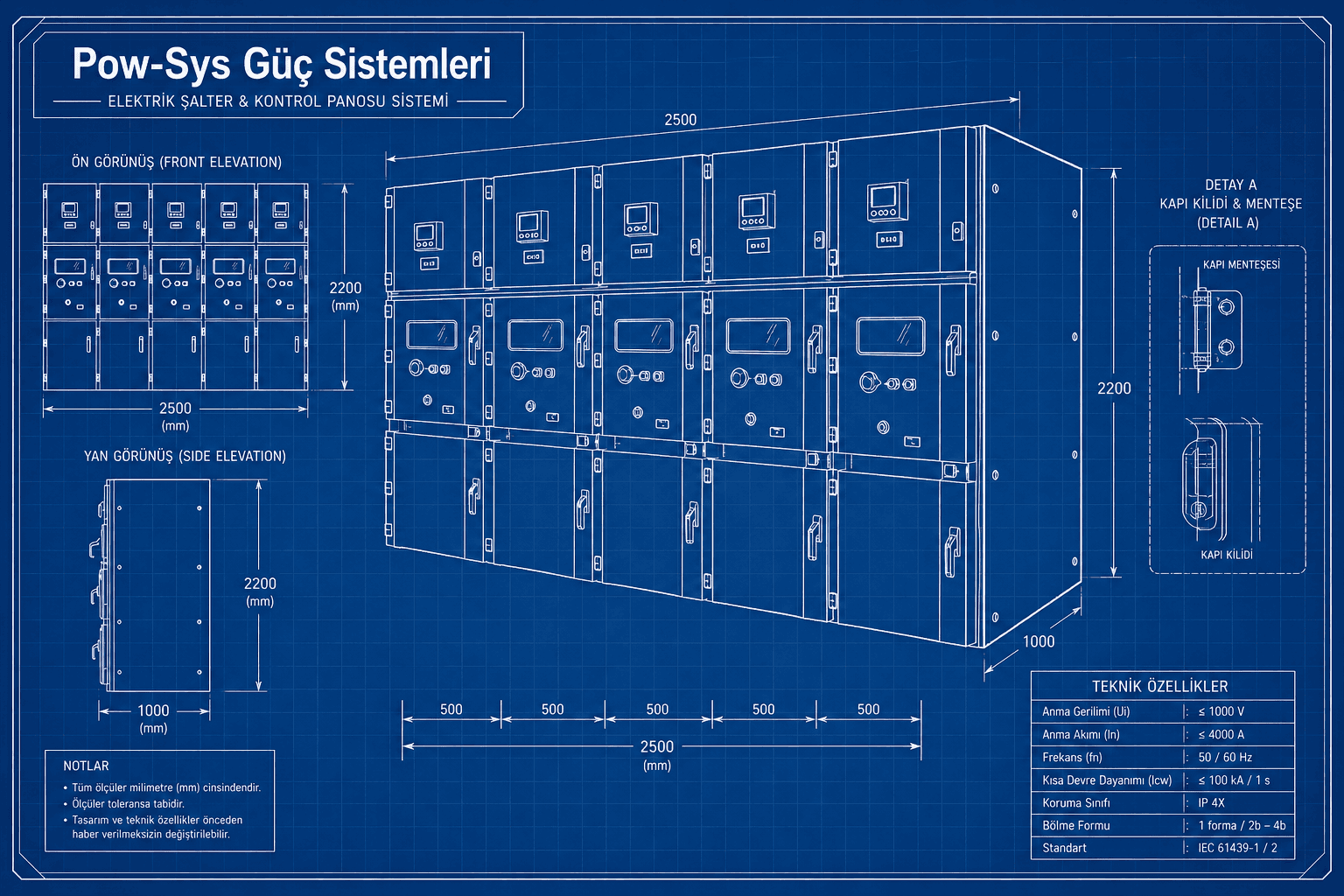

Metal enclosed ve metal clad hücreler de OG hücre sınıfında önemli yapılardır. Metal enclosed hücreler metal mahfaza içinde şalt ekipmanlarını barındırır. Metal clad hücrelerde ise ana bileşenler daha belirgin metal bölmelerle ayrılır ve çoğu uygulamada çekmeceli kesici yapısı bulunabilir. Bu iki yapı arasındaki fark, bölümleme seviyesi, bakım yaklaşımı ve işletme güvenliği açısından önemlidir. Kritik tesislerde hücre tipi seçimi yalnızca fiyatla değil, işletme güvenliğiyle birlikte düşünülmelidir.

OG hücrelerde bara sistemi ana enerji yolunu oluşturur. Hücreler arasında enerji geçişi çoğu zaman bara üzerinden sağlanır. Bu baraların anma akımı, kısa devre dayanımı, izolasyon mesafeleri ve mekanik bağlantıları doğru tasarlanmalıdır. Bara bağlantılarında gevşeklik, yanlış montaj veya yetersiz kısa devre dayanımı ciddi arıza riskleri oluşturabilir. Bu nedenle OG hücre seçimi kadar montaj ve bakım kalitesi de önemlidir.

Kablo bağlantıları OG hücrelerin sahadaki en kritik bölümlerinden biridir. Orta gerilim kablolar hücreye uygun kablo başlıklarıyla bağlanır. Kablo ekran topraklaması, faz sırası, başlık montaj kalitesi ve kablo bölmesi düzeni güvenli işletme için büyük önem taşır. Hatalı kablo başlığı, nem etkisi veya gevşek bağlantı zamanla kısmi deşarj, ısınma veya izolasyon arızasına neden olabilir. Bu nedenle OG hücre yalnızca metal bir pano olarak değil, kablo bağlantısıyla birlikte değerlendirilmelidir.

OG hücrelerde toprak ayırıcısı ve interlock sistemi personel güvenliği açısından önemli görev üstlenir. Bakım yapılacak bölüm enerjisiz hale getirildikten sonra toprak ayırıcısı kapatılarak ilgili nokta güvenli duruma alınır. Interlock mekanizmaları ise kesici, ayırıcı ve toprak ayırıcısının yanlış sırada çalışmasını önlemeye yardımcı olur. Bu kilitleme düzeni doğru çalışmadığında saha manevraları ciddi risk oluşturabilir.

OG hücre seçerken anma gerilimi, anma akımı, kısa devre kesme kapasitesi, kısa süre dayanım akımı, hücre tipi, koruma rölesi ihtiyacı, ölçü trafosu yapısı, kablo giriş yönü, bara düzeni ve bakım erişimi birlikte değerlendirilmelidir. Aynı gerilim seviyesindeki her hücre aynı görevi yapmaz. Bir trafo koruma hücresi ile feeder çıkış hücresi veya ölçü hücresi farklı ekipman ve farklı proje mantığı gerektirebilir.

OG hücreler sanayi tesislerinde, OSB işletmelerinde, enerji üretim tesislerinde, büyük ticari yapılarda, altyapı projelerinde ve dağıtım trafolarında yaygın olarak kullanılır. Bu alanlarda enerji sürekliliği ve personel güvenliği çok önemlidir. Doğru seçilmiş ve doğru projelendirilmiş OG hücre sistemi, arıza riskini azaltır, bakım işlemlerini kolaylaştırır ve tesisin enerji yönetimini daha güvenli hale getirir.

OG hücre ile AG pano aynı şey değildir. AG pano alçak gerilim dağıtımını yaparken, OG hücre orta gerilim seviyesinde anahtarlama ve koruma görevini üstlenir. Gerilim seviyesi yükseldikçe izolasyon, ark güvenliği, kısa devre dayanımı ve manevra disiplini daha kritik hale gelir. Bu yüzden OG hücreler özel tasarım, özel ekipman ve doğru işletme prosedürü gerektirir.

OG hücrelerin güvenli çalışması için periyodik bakım ve testler ihmal edilmemelidir. Görsel kontrol, mekanik manevra kontrolü, kesici testleri, röle testleri, kontak geçiş direnci, izolasyon kontrolleri, termal kamera incelemesi, kablo başlığı kontrolü ve interlock doğrulaması bakım kapsamında değerlendirilmelidir. Çünkü OG hücreler yıllarca sorunsuz görünse bile içeride temas gevşemesi, izolasyon zayıflığı veya mekanik sertleşme gelişebilir.

Özetle OG hücre; orta gerilim elektrik enerjisinin güvenli biçimde anahtarlanması, korunması, ölçülmesi ve dağıtılması için kullanılan temel şalt ekipmanıdır. Kesicili, ayırıcılı, sigortalı, ölçü, RMU, metal clad ve metal enclosed gibi farklı yapılarda olabilir. Doğru seçilmiş bir OG hücre sistemi; trafo merkezi güvenliğini, enerji sürekliliğini, arıza yönetimini ve bakım kolaylığını doğrudan etkiler. Bu nedenle OG hücre seçimi ve projelendirmesi, tesisin orta gerilim altyapısında en kritik mühendislik kararlarından biridir.
