Özet Başlıklar
- Amaç ve test sınırını onaylı proje üzerinden belirleme
- Aktif ayar, CT-VT bağlantısı ve faz kompanzasyonu karşılaştırması
- Seçilmiş iç/dış arıza durumları ve etkin güvenlik mantıkları
- Çıkış, haberleşme ve kesici yolunun ayrı doğrulanması
- Test sonrası geri dönüş, açık işler ve izlenebilir rapor
İçerik

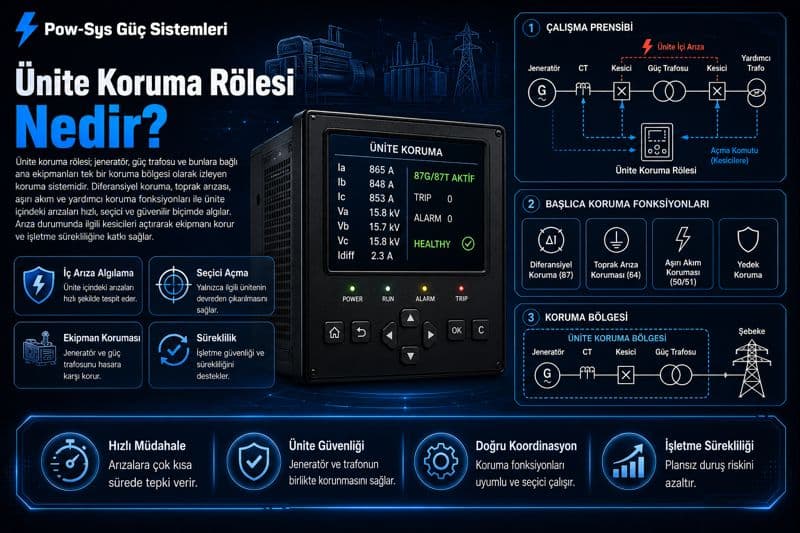

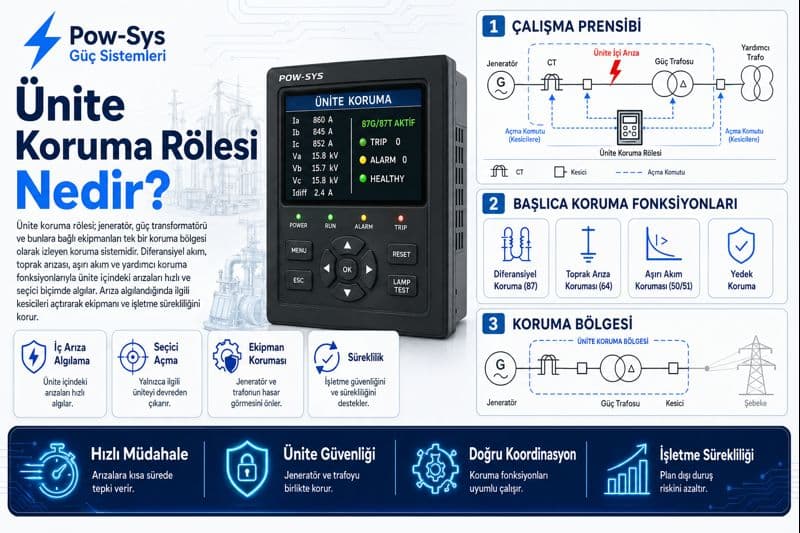

Ünite koruma rölesi test ve bakımı, yalnız cihazın çalışıyor görünmesini kontrol etmek değildir. Hangi koruma işlevinin, ölçü zincirinin ve açtırma yolunun hangi koşullarda doğrulandığı belirlenir. Jeneratör-trafo düzeninde birden fazla bölge veya cihaz bulunabileceği için kapsam röle etiketinden değil onaylı şemadan başlar.
Önce işin amacı ve sınırı belirlenir
Yeni devreye alma, periyodik bakım, ayar değişikliği sonrası doğrulama ve beklenmeyen açma incelemesi farklı sorular sorar. Önceki bir raporun bulunması, yeni değişiklikten etkilenen yolların doğrulandığını göstermez. Tekrarlanacak ve ayrıca incelenecek kontroller bu amaçla seçilir.
Bu sayfa, jeneratör-trafo uygulamasındaki unit koruma ile diğer etkin koruma görevlerinin test ve bakımını ele alır. Hangi CT’nin hangi bölgeye ait olduğu ve hangi kesicilerin açtırıldığı test planında görünmelidir. Sadece röleye erişilebiliyorsa daha geniş saha devrelerinin kapsam dışında kaldığı açık yazılır.
| Kapsam | Aranan kanıt | Ayrı kalan bölüm |
|---|---|---|
| Röle terminalinde enjeksiyon | Seçilmiş işlev ve giriş davranışı | Enjeksiyon noktası öncesi CT zinciri |
| Belirlenmiş ölçü yolu | Oran, yön ve faz ilişkisinin kapsamlı karşılaştırılması | Dahil edilmeyen yollar |
| Tanımlı açtırma zinciri | Başlatma ile hedef çıkış/kesici arasındaki davranış | Denenmeyen diğer açtırma yolları |
Belge, sürüm ve test hazırlığı
Tek hat, CT-VT bağlantı çizimleri, açtırma matrisi, röle modeli ve sürümü ile onaylı ayar dosyası birlikte hazırlanır. Aktif ayar grubu ve etkin mantık, eldeki referansla karşılaştırılır. Dosya adının benzemesi aynı ayar setinin kullanıldığını kanıtlamaz; değişiklikler ve onay referansı izlenebilir olmalıdır.
Yetkili ekip test durumunu ve etkilenecek çıkışları onaylı ayırma planına göre yönetir. CT-VT sekonderleri ve açtırma devreleri sıradan ölçüm uçları değildir. Bu rehber, çalışır devrede uç ayırma veya bağlantı değiştirme tarifi vermez; test koşulları tesise ve üretici talimatına göre belirlenir.
Ölçü zinciri ile röle girişini ayırın
CT oranı, polarite referansı, faz sırası, kanal eşlemesi, sekonder yol ve topraklama düzeni gerçek çizimle karşılaştırılır. VT tarafındaki roller de etkin gerilim, frekans veya güç işlevine göre kontrol edilir. Her işlev aynı ölçü girişlerini kullanmak zorunda değildir.
Röle terminalinde beklenen değerin görülmesi, CT’nin birincil yönünü veya dışarıda kalan kablolamayı tek başına kanıtlamaz. Uçtan uca ifadesi kullanılıyorsa başlangıç ve bitiş noktaları belirtilmelidir. Tamamlanamayan bir aşama, başarılı alt testin içine gizlenmez.
Diferansiyel karakteristik ve kararlılık
Trafo diferansiyel koruma rölelerinde test ve bakım için yalnız pickup veya eğim noktaları yeterli kapsam sayılmayabilir. Gerçek vektör grubu, faz-buşing bağlantıları, CT ölçeklemesi ve kompanzasyon korunarak seçilen senaryolar, yanlış ayarı ayırt edebilmelidir. Testi kolaylaştırmak için ayarı sadeleştirip asıl düzenin doğrulandığını söylemek yanıltıcıdır.
Plan, ilgili rölenin çalışma ve frenleme tanımlarına göre seçilmiş iç arıza ve dış arıza durumlarını ele alır. CT doyumu veya dengesiz geçiş akımı gibi koşullar yalnız modelin ve planın izin verdiği kapsamda temsil edilir. Birkaç başarılı nokta bütün olası arızalar için çalışma garantisi oluşturmaz.
İnrush, harmonik blokaj veya başka güvenlik mantıkları etkinse bunlar kendi model tanımlarıyla sınanır. Kabul edilen enerjileme durumunun yanında planda yer alan arızalı enerjileme durumu da ayrı değerlendirilir. Evrensel harmonik yüzdesi, sabit süre veya bütün rölelere ortak test akımı verilmez.
Etkin diğer işlevler ve açtırma yolları
Gerilim, frekans, ters güç, negatif sıra veya toprak arızası gibi etkin görevler, projedeki amaçlarına göre seçilir. Ürün menüsünde görünen bütün işlevler otomatik olarak test kapsamı sayılmaz. Kullanılmayan ve kapsam dışında kalan işlevler kayıtta ayırt edilir.
Röle kararı, çıkış kontağı, ara röle, DC besleme, kilitleme ve kesici açma devresi farklı kontrol noktalarıdır. Açtırma matrisinde belirtilen hedefler üzerinden hangi yolların gerçekten denendiği gösterilir. Sadece çıkış kontağı izlendiğinde bu sonuç kesicinin gerçek arıza akımını kesme performansı diye sunulmaz.
GOOSE, olay kaydı ve zaman bilgisi
GOOSE tabanlı bir yolda yayıncı ve abone tanımları, veri eşlemesi, alıcı mantığı ve planda gerekli görülen yedek yollar birlikte ele alınır. Haberleşme sağlıklı göstergesi tek başına bütün koruma yolunun sonucu değildir. İlgili test veya simülasyon durumlarının etkisi model talimatıyla değerlendirilir.
Olay ve osilografi kayıtlarında kanal birimi, yönü, ölçekleme, saat ve zaman hizası korunur. Röle içindeki karar zamanı ile mesaj geçişi ve fiziksel açma süresi aynı büyüklük değildir. Kayıttaki tek açı, alarm veya olay deseni kesin kök neden olarak sunulmaz.
Test sonrası geri dönüş ve takip
Geçici test bağlantıları, kullanılan blokajlar, çıkış durumları, aktif ayar grubu ve haberleşme/test durumları planlanan işletme düzenine göre geri kontrol edilir. Ayar veya bağlantıda değişiklik yapılmışsa etkilenen doğrulamalar tekrar ele alınır. Açık kalan kusurlar ve uygulanmayan kontroller ayrı listelenir.
| Kayıt grubu | Tutulacak bilgi | Neden gerekli? |
|---|---|---|
| Kimlik ve referans | Röle/sürüm, onaylı ayar ve kabul dokümanı | Hangi düzenin değerlendirildiğini bilmek |
| Yöntem ve araç | Test sınırı, cihaz ve kalibrasyon/doğrulama durumu | Sonucu yorumlayabilmek |
| Bulgu ve geri dönüş | Beklenen/ölçülen sonuç, açık işler ve son durum | Takibi ve yetkili teslimi desteklemek |
Bakım aralığı, tolerans ve karar ölçütleri tesisin programı ve geçerli dokümanlarıyla belirlenir. Tek bir başarılı ölçüm, genel kalan ömür veya güvenli enerjilendirme hükmü değildir. İşletmeye dönüş kararı ilgili yetkili süreç içinde alınır; rapor bu kararın yerine geçmez.
Teklif öncesinde hangi bilgiler paylaşılmalı?
Röle modelini, mevcut çizimleri, son onaylı ve aktif ayarları, önceki raporu ve inceleme nedenini hazırlayın. Kesinti kısıtlarını ve gerçek kesici açtırmasının kapsama alınıp alınamayacağını belirtmek işin sınırını netleştirir. Röle koordinasyonu veya çizim güncellemesi gerektiren konu ayrı iş olarak görünür kalmalıdır.
Teknik okuma için: SEL’in diferansiyel kompanzasyonun doğrulanmasına ilişkin uygulama makalesi, CT zinciri ve devreye alma sınırlarını ele alan SEL makalesi ve GOOSE tabanlı koruma testinin kapsamı. Bunlar belirli uygulamaları anlatır; tesisin onaylı ayar ve işletme dokümanlarının yerine geçmez.
İlgili Blog Yazıları
İlgili Hizmetler
Sıkça Sorulan Sorular
Her bakımda bütün testler aynı şekilde mi yapılır?
Hayır. Amaç, yapılan değişiklikler, etkin işlevler ve erişilebilir devreler kapsamı belirler. Yapılamayan kontrol tamamlanmış gibi raporlanmaz.
Sekonder enjeksiyon bütün CT zincirini kanıtlar mı?
Sinyalin uygulandığı noktadan itibaren belirtilen kapsamı doğrular. O noktanın önündeki CT yönü, saha bağlantıları veya dahil edilmeyen devreler ayrıca ele alınır.
Pickup ve eğim doğruysa kompanzasyon kesin doğru mudur?
Her zaman değil. Bazı basitleştirilmiş testler yanlış faz kompanzasyonunu ayırt etmeyebilir. Senaryolar gerçek bağlantı ve onaylı model mantığına göre seçilir.
Bütün röleler için aynı harmonik blokaj testi var mı?
Hayır. Blokaj, frenleme ve diğer güvenlik mantıkları model ve etkin ayarlara göre değişir. Bir üretici örneğinin oranları bütün cihazlara taşınmaz.
Trip kontağı çalışırsa kesici de kabul edilmiş olur mu?
Yalnız kontak gözlendiyse o noktanın sonucu vardır. DC yol, ara devre ve kesici dahil edildiyse bunların sınırı ve gözlenen davranışı ayrıca yazılır.
GOOSE mesajının alınması yeterli bir sonuç mudur?
Bu yalnız gözlenen haberleşme için bir kanıttır. Sinyal anlamı, alıcı mantığı, zaman referansı ve gereken diğer yollar test kapsamına göre ayrıca doğrulanır.
Bakım sonunda hangi durumlar geri kontrol edilir?
Geçici test düzeni, blokaj ve çıkış durumları, aktif ayar grubu ve etkilenen haberleşme/test durumları onaylı işletme düzeniyle karşılaştırılır. Açık işler teslimde korunur.
Rapor işletmeye alma izni verir mi?
Rapor bulguları, sınırları ve takip gereksinimini kaydeder. İşletmeye dönüş, ilgili yetkili süreç ve gerekli diğer koşullarla ayrıca kararlaştırılır.
