Kompanzasyon Nedir? Ne İşe Yarar, Nasıl Çalışır ve Neden Gereklidir?

Kompanzasyon, elektrik tesislerinde reaktif gücün dengelenmesi ve güç faktörünün iyileştirilmesi amacıyla yapılan elektriksel düzenleme işlemidir. En kısa tanımıyla; endüktif yüklerin şebekeden çektiği reaktif gücü azaltarak sistemin daha verimli çalışmasını sağlayan düzeltme yöntemidir. Sanayi tesisleri, ticari yapılar ve büyük elektrik yükleri barındıran işletmelerde motorlar, transformatörler ve balastlar gibi endüktif yükler, akım ile gerilim arasında faz farkı oluşturur ve aktif gücün yanında reaktif güç çekilmesine yol açar. Kompanzasyon, bu gereksiz reaktif akım ihtiyacını mümkün olduğunca azaltmayı hedefler. Çoğu uygulamada kondansatör bankları kullanılır; kondansatörler önden giden reaktif güç sağlayarak endüktif yüklerin etkisini dengeler. Kompanzasyon yalnızca bir pano veya birkaç kondansatörden ibaret değildir; tesisin güç kalitesi ve enerji kullanımıyla doğrudan ilişkili bir mühendislik uygulamasıdır.

Kompanzasyon; gereksiz reaktif akımı azaltır, güç faktörünü düzeltmeye yardımcı olur, kayıpları düşürebilir ve sistem elemanlarının daha verimli kullanılmasını sağlar. Endüktif yükler nedeniyle akım ile gerilim arasında faz farkı oluşur ve aktif gücün yanında reaktif güç çekilir. Reaktif güç doğrudan işe dönüşmez; ancak iletim ve dağıtım sisteminde akım dolaşımını artırır. Kompanzasyonun amacı, bu gereksiz reaktif akım ihtiyacını mümkün olduğunca azaltmaktır. İyi yapılmış bir kompanzasyon sistemi toplam akım ihtiyacını düşürür; akım düştüğünde kablo, bara ve transformatör üzerindeki yük azalır, gerilim düşümü ve kayıplar sınırlanabilir, tesisin mevcut kapasitesi daha verimli kullanılabilir. Ayrıca reaktif akım azaldığında aynı altyapı üzerinden daha sağlıklı aktif güç taşınabilir; bu durum bazı tesislerde yeni trafo veya kablo yatırımı ihtiyacını geciktirebilir. Yani kompanzasyon yalnızca fatura kalemi değil, teknik verimlilik konusudur.

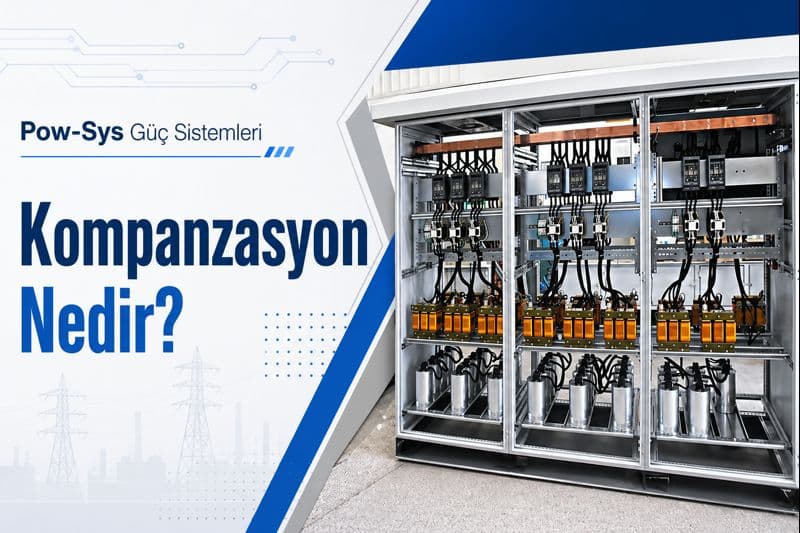

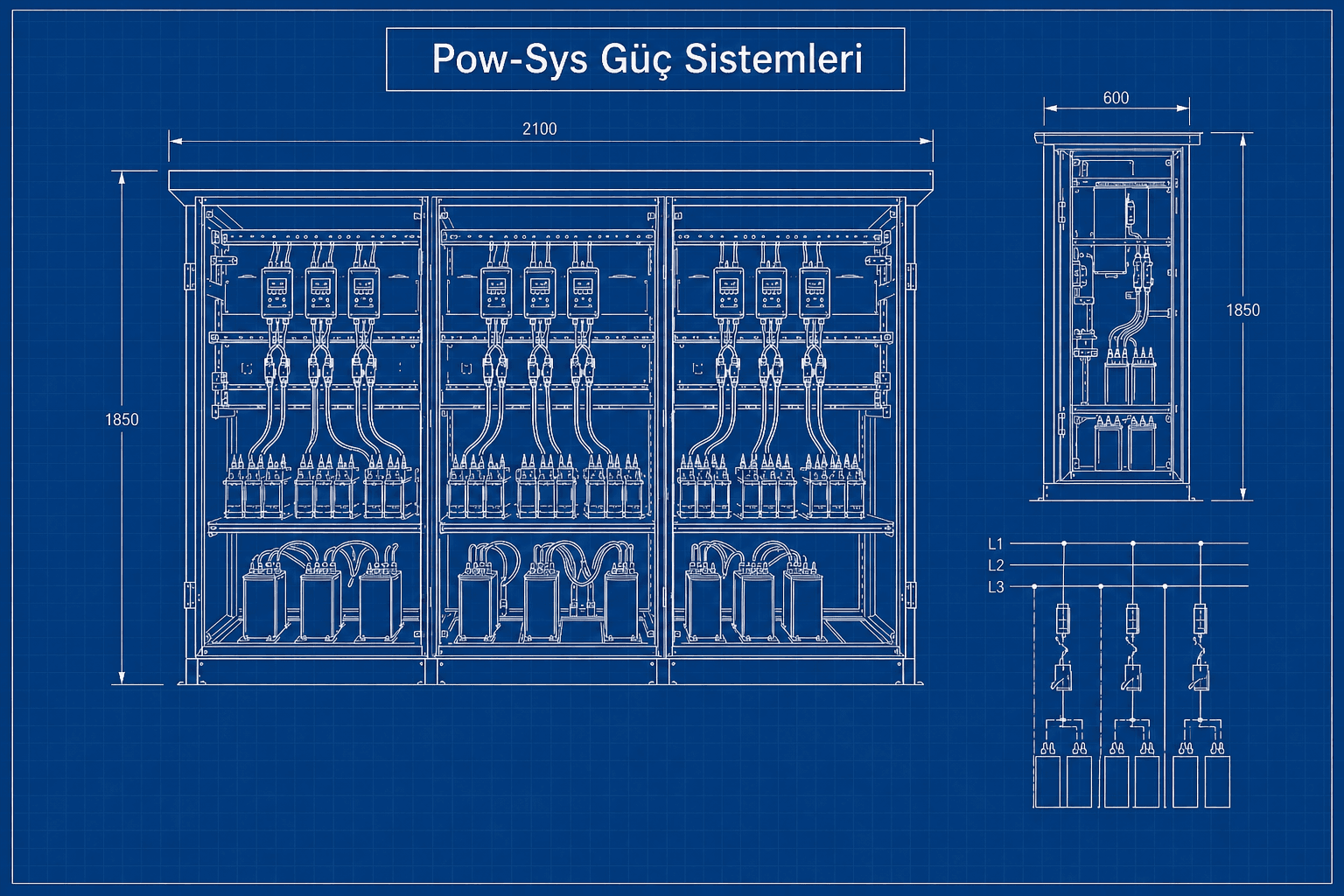

Kompanzasyon, endüktif yüklerin çektiği gecikmeli reaktif güce karşı, kapasitif karakterli bir reaktif güç kaynağının sisteme eklenmesiyle çalışır. Bu iş çoğu uygulamada kondansatör bankları ile yapılır. Kondansatörler önden giden reaktif güç sağlayarak endüktif yüklerin etkisini dengeler; sonuçta şebekenin taşımak zorunda kaldığı toplam reaktif akım azalır ve güç faktörü birliğe daha yakın hale gelir. Yük karakteri çok değişmeyen sistemlerde sürekli devrede kalan sabit kondansatörler yeterli olabilir. Yük dalgalanması fazla olan tesislerde ise güç faktörü rölesi (APFC rölesi), tesisin anlık reaktif güç ihtiyacını izler ve kondansatör kademelerini ihtiyaca göre devreye alıp çıkarır. Pratikte bir kompanzasyon panosunda kondansatör kademeleri, kontaktör veya anahtarlama elemanları, sigorta veya şalter, güç faktörü rölesi, akım trafosu bağlantısı, koruma elemanları ve çoğu uygulamada deşarj dirençleri birlikte çalışır.

Kompanzasyon gereklidir; çünkü düşük güç faktörü, aynı işi yapmak için daha fazla akım çekildiğini ve sistem elemanlarının daha fazla zorlandığını gösterir. Bu soruya yalnızca reaktif ceza riskini azaltır demek eksik olur. İyi yapılmış bir kompanzasyon sistemi, güç faktörünü iyileştirerek toplam akım ihtiyacını düşürür. Akım düştüğünde kablo, bara ve transformatör üzerindeki yük azalır; gerilim düşümü ve kayıplar sınırlanabilir; tesisin mevcut kapasitesi daha verimli kullanılabilir. Reaktif güç doğrudan işe dönüşmez; ancak iletim ve dağıtım sisteminde akım dolaşımını artırır ve altyapıyı gereksiz yere yükler. Kompanzasyon bu etkileri azaltmaya yardımcı olur. Öte yandan yanlış kompanzasyon da risk oluşturabilir; bu yüzden doğru mühendislik hesabı, doğru kademe yapısı ve doğru saha uygulaması gerekir. Yani kompanzasyon hem ekonomik hem de teknik verimlilik açısından temel bir ihtiyaçtır.

Güç faktörü, bir elektrik sisteminin ne kadar verimli çalıştığını gösteren temel göstergelerden biridir. Değer birliğe yaklaştıkça, aktif güce karşılık taşınan gereksiz reaktif bileşen azalır. Düşük güç faktörü ise aynı işi yapmak için daha fazla akım çekildiğini ve sistem elemanlarının daha fazla zorlandığını gösterir. Motorlar, transformatörler ve balastlar gibi endüktif yükler nedeniyle akım ile gerilim arasında faz farkı oluşur ve bu durum aktif gücün yanında reaktif güç çekilmesine yol açar. Kompanzasyon bu noktada devreye girer: kondansatör bankları önden giden reaktif güç sağlayarak endüktif yüklerin etkisini dengeler ve güç faktörünü birliğe yaklaştırır. Bu nedenle kompanzasyon, güç faktörü düzeltme uygulaması olarak da tanımlanır. Güç faktörü kavramını anlamadan kompanzasyonu doğru değerlendirmek zordur; iki kavram birbirinin ayrılmaz parçasıdır.

Otomatik kompanzasyon, yük değişimine göre kondansatör kademelerini otomatik olarak devreye alıp çıkaran ve güç faktörünü daha kararlı tutmaya çalışan kompanzasyon sistemidir. Bu sistemlerde güç faktörü rölesi ya da APFC rölesi, tesisin anlık reaktif güç ihtiyacını izler ve kondansatör kademelerini ihtiyaca göre yönetir. Böylece sistem, sabit bir çözüm yerine yük değişimine uyum sağlayan dinamik bir davranış gösterir. Yükün arttığı veya azaldığı zamanlarda uygun kademe sayısı seçilerek aşırı veya yetersiz kompanzasyon riski azaltılır. En basit uygulama olan sabit kompanzasyonda belirli bir yük için sürekli devrede kalan kondansatör kullanılır ve yük karakteri çok değişmeyen sistemlerde işe yarayabilir. Ancak yük dalgalanması fazla olan tesislerde daha esnek çözümler gerekir; bu nedenle değişken yük profiline sahip işletmelerde otomatik kademe kontrollü kompanzasyon panoları çok daha uygun bir yaklaşımdır.

Kompanzasyon çeşitleri; sabit kompanzasyon, otomatik kademeli kompanzasyon, lokal kompanzasyon, grup kompanzasyonu ve merkezi kompanzasyon olarak sıralanabilir. Sabit kompanzasyonda belirli bir yük veya bölüm için sürekli devrede kalan kondansatör kullanılır; yük karakteri çok değişmeyen sistemlerde işe yarayabilir. Otomatik kademe kontrollü sistemlerde güç faktörü rölesi, kondansatör kademelerini anlık ihtiyaca göre devreye alıp çıkarır. Yerleşim açısından lokal kompanzasyon, reaktif güç üreten yükün yakınına kondansatör bağlanması anlamına gelir; grup kompanzasyonda benzer yük grupları birlikte ele alınır; merkezi kompanzasyonda ise ana dağıtım panosunda genel düzeltme yapılır. Harmonik bulunan tesislerde ayrıca detuned reaktörlü veya filtreli çözümler gerekebilir. Hangi yöntemin daha doğru olduğu; tesisin yük dağılımına, kablo uzunluklarına, proses yapısına, harmonik seviyesine ve bakım yaklaşımına göre belirlenir.

Kompanzasyonda kondansatör kullanılır; çünkü kondansatörler kapasitif reaktif güç sağlayarak endüktif yüklerin çektiği gecikmeli reaktif gücü dengeler. Motorlar, transformatörler ve balastlar gibi endüktif yükler, akım ile gerilim arasında faz farkı oluşturur ve şebekeden reaktif güç çekilmesine neden olur. Kondansatörler önden giden reaktif güç sağlayarak bu etkiyi dengeler; sonuçta şebekenin taşımak zorunda kaldığı toplam reaktif akım azalır ve güç faktörü birliğe yaklaşır. Ancak kompanzasyon sistemi denildiğinde akla yalnızca kondansatör gelmemelidir. Pratikte bir kompanzasyon panosunda kondansatör kademelerinin yanında kontaktör veya anahtarlama elemanları, sigorta veya şalter, güç faktörü rölesi, akım trafosu bağlantısı, koruma elemanları ve çoğu uygulamada deşarj dirençleri de bulunur. Harmonikli sistemlerde buna seri reaktörler eklenebilir. Yani kondansatör, güvenli ve kontrollü çalışan bir bütünün merkez elemanıdır.

Her zaman değil; harmonik bulunan tesislerde standart kondansatör bankları yerine reaktörlü veya filtreli çözümler gerekebilir. Tesiste sürücüler, doğrultucular, UPS sistemleri, kaynak makineleri veya benzeri doğrusal olmayan yükler varsa sıradan kondansatör bankı her zaman doğru çözüm olmayabilir. Bu tür sistemlerde rezonans, aşırı ısınma ve kondansatör zorlanması riski oluşabilir. Bu nedenle harmonik seviyesine bağlı olarak detuned reaktörlü kompanzasyon veya filtreli çözümler tercih edilebilir. Kompanzasyon ile harmonik filtreleme aynı şey değildir; kompanzasyon esas olarak reaktif güç dengesine odaklanırken, harmonik filtreleme akım ve gerilim bozulmalarını azaltmayı hedefler. Yine de harmonikli tesislerde kompanzasyon sistemi doğru tasarlanmazsa sorun büyüyebilir. Bu yüzden özellikle endüstriyel yapılarda kompanzasyon projesi yapılırken harmonik analizi göz ardı edilmemeli ve yük karakteri mutlaka analiz edilmelidir.

Evet, iyi yapılmış kompanzasyon; şebekenin ve trafonun taşıdığı gereksiz reaktif akımı azaltarak mevcut kapasitenin daha verimli kullanılmasına katkı sağlayabilir. Reaktif akım azaldığında aynı altyapı üzerinden daha sağlıklı aktif güç taşınabilir. Akım düştüğünde kablo, bara ve transformatör üzerindeki yük azalır; gerilim düşümü ve kayıplar sınırlanabilir. Bu durum bazı tesislerde yeni trafo veya kablo yatırımı ihtiyacını geciktirebilir. Elbette her durum ayrı değerlendirilmelidir; ancak iyi tasarlanmış kompanzasyonun sistem kapasitesine olumlu etkisi çoğu zaman belirgindir. Düşük güç faktörüyle çalışan bir tesiste aynı işi yapmak için daha fazla akım çekilir ve sistem elemanları daha fazla zorlanır. Kompanzasyon bu zorlanmayı azaltarak hem ekipman ömrüne hem de tesisin genel verimliliğine katkı sağlar. Bu nedenle kompanzasyon, kapasite planlamasının da önemli bir parçası olarak düşünülmelidir.

Evet, yanlış kompanzasyon ciddi sorunlar yaratabilir. Aşırı kompanzasyon, gereğinden büyük kademe seçimi, yanlış akım trafosu bağlantısı, hatalı röle ayarı veya harmonikler göz ardı edilerek seçilmiş kondansatör bankları sistemde sorunlara neden olabilir. Harmonikli tesislerde yanlış seçilmiş standart kondansatör bankları; rezonans, aşırı ısınma ve kondansatör zorlanması riski doğurabilir. Yükün değiştiği tesislerde sabit çözümler, aşırı veya yetersiz kompanzasyona yol açabilir; bu nedenle değişken yük profilinde otomatik kademe kontrollü sistemler tercih edilir. Bu yüzden kompanzasyon yalnızca pano kurmak değildir; doğru mühendislik hesabı, doğru kademe yapısı ve doğru saha uygulaması gerektirir. Kompanzasyon projesi yapılırken yük karakteri analiz edilmeli ve harmonik analizi göz ardı edilmemelidir. Doğru tasarlanmayan bir sistem, beklenen verimlilik kazancı yerine yeni arıza ve işletme sorunları getirebilir.
