Kompanzasyon Test ve Bakımı: Ölçümden Rapora

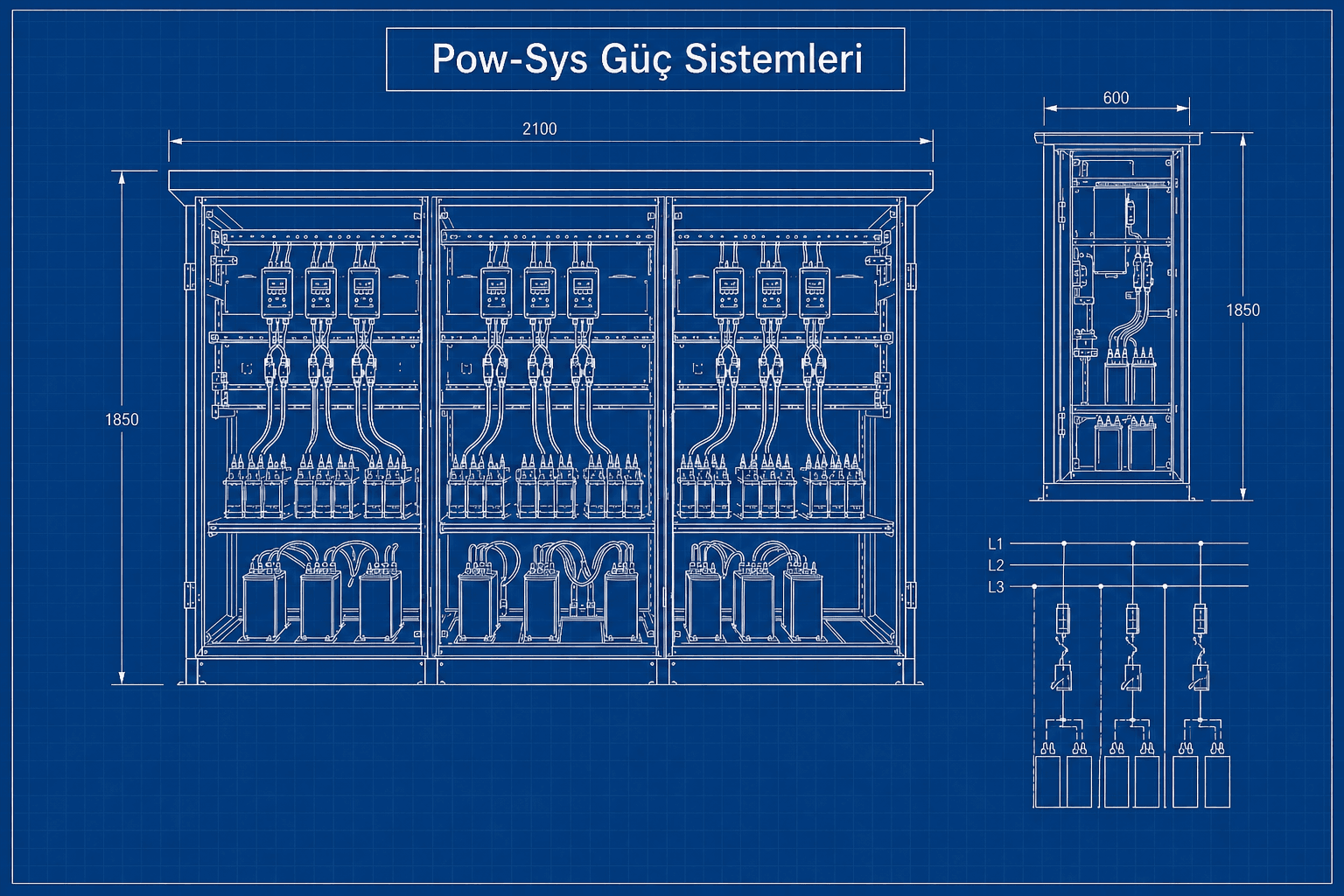

Kompanzasyon test ve bakımı; kondansatör kademelerinin, anahtarlama ve koruma elemanlarının, varsa reaktörlerin ve kontrol rölesinin birlikte doğru çalışmasını değerlendirmektir. Yalnız röle ekranında iyi bir cosφ görmek yeterli değildir. Bir kademe devre dışı kalmış, ölçüm yönü hatalı tanımlanmış veya harmonik zorlanma artmış olabilir. Değerlendirme; gerçek yük durumu, ekipman belgeleri ve bakım öncesi/sonrası kayıtlarıyla anlam kazanır.

Çalışma başlamadan hangi bilgiler toplanır?

Pano tek hat ve kumanda şemaları, kondansatör/reaktör etiketleri, regülatör modeli, CT oran ve konum bilgileri, kademe düzeni ve önceki raporlar incelenir. Sık sigorta açması, kapasitif çalışma, röle alarmı veya sıcaklık sorunu varsa ne zaman ve hangi üretim koşulunda görüldüğü kaydedilir. Arıza belleği ve ayarlar değiştirilmeden önce mevcut durum korunur.

Faturadaki endüktif ve kapasitif enerji oranları uzun dönem davranış için yararlıdır; tek başına hangi kademenin arızalı olduğunu göstermez. Buna karşılık kısa bir kademe testi de tesisin bütün ay boyunca uygun reaktif enerji oranıyla çalışacağını kanıtlamaz. İki veri farklı zaman ölçekleri için kullanılır.

İşletme ölçümü ile enerjisiz bakımın sınırı

Yük akımı, harmonik kayıt ve termal gözlem belirli işletme koşullarında yapılır. Kapasitans ölçümü, bağlantıya müdahale, temizlik veya parça değişimi ise ilgili devrenin güvenli biçimde ayrılmasını gerektirebilir. Bu işler tek bir enerjili kontrol listesi gibi sunulmaz. Enerji kaynakları ve geri besleme olasılıkları, yetkili ekibin hazırladığı çalışma planında değerlendirilir.

Kondansatör enerji kesildikten sonra gerilim tutabilir; uygun ayırma, yeniden enerjilenmeyi önleme ve gerekli gerilimsizlik/artık gerilim doğrulaması kurulu ekipmanın talimatıyla yürütülür. Sadece belirli dakika beklemek, bir gösterge lambasının sönmesi veya rölenin yeniden alma sayacının bitmesi dokunma güvenliğinin kanıtı değildir. Deşarj direncinin varlığı da tek başına sağlıklı çalıştığını göstermez.

CT devresinin riski ayrıca ele alınır: primer akımı varken klasik akım çıkışlı bir CT’nin sekonderini açık bırakmak tehlikeli gerilim oluşturabilir. Polarite, faz eşlemesi veya oran sorunu şüphesinde enerjili bağlantı sökme/yer değiştirme tarifi uygulanmaz; kurulu ölçü devresine uygun güvenli yöntem gerekir.

Kondansatör, sigorta ve kademe çıkışı nasıl değerlendirilir?

Şişme, sızıntı, gövde hasarı, koruma ayırıcısının çalışması, terminal kararması veya uygun olmayan sıcaklık araştırılır. Hasarlı koruma düzenini devre dışı bırakmak bakım sayılmaz. Sigorta açmışsa yalnız yenisini takmak yerine kondansatör, anahtarlama elemanı, bağlantı ve harmonik zorlanma gibi olası nedenler incelenir.

Kademe bazında gerilim ve faz akımları, o anda hangi kademenin gerçekten devrede olduğu bilinerek kaydedilir. Düşük akım; kapasite kaybı yanında açık sigorta, bir fazın kesilmesi, kontaktör veya bağlantı sorunu gibi farklı nedenlerden kaynaklanabilir. Yük ve gerilim dengesizliği de karşılaştırmayı etkiler. Tek bir akım sapmasına dayanarak kondansatöre kesin arıza etiketi verilmez.

Kapasitans testi gerektiğinde üreticinin ölçüm yöntemi ve gerçek bağlantı topolojisi esas alınır. Üçgen bağlı bir grupta iki dış terminalden ölçülen eşdeğer kapasite, şeması bilinmeden tek bir kol kapasitesi kabul edilmez. Harici deşarj elemanları, seri/paralel düzen ve bağlı diğer devreler ölçümü etkileyebilir. Uygun ayırma olmadan bağlı elektroniklere veya kondansatörlere genel bir izolasyon testi uygulamak doğru kabul edilmez.

Yalın, dengeli üç fazlı bir bank için anlık temel-frekans yaklaşımında Q[kvar] ≈ √3 × Uhat[V] × Ihat[A] / 1000 kullanılabilir. Örneğin 400 V’ta 50 kvar, ideal koşullarda yaklaşık 72,2 A hat akımına karşılık gelir. Bu yalnız açıklama örneğidir: reaktörlü bankın net kvar’ı, eleman etiketi, gerçek gerilim, harmonik akım ve ölçüm yöntemi kontrol edilmeden aynı sayı kabul sınırı yapılmaz. Kapasite toleransı da her model için aynı yüzde değildir.

Kontaktörler, ön dirençler ve deşarj elemanları

Kondansatör anahtarlaması ilk bağlama akımı ve uygun anahtarlama görevi açısından değerlendirilir. Kontaktörün bobini, mekanik hareketi, ana ve yardımcı kontakları, bağlantıları ve modele özgü ön direnç düzeni incelenebilir. Kontaktörün çekmesi veya yardımcı kontağın bilgi vermesi, bütün güç kutuplarının aynı şekilde ilettiğini tek başına kanıtlamaz.

İlk bağlama akımını sınırlayan ön dirençler ile devreden ayrılmış kondansatörün gerilimini azaltan deşarj elemanları farklı işlevlerdir. Birini diğerinin yerine adlandırmak test yorumunu değiştirir. Minimum yeniden alma süresi, izin verilen anahtarlama sıklığı ve bakım/değişim koşulu kurulu kondansatör, kontaktör ve kontrol düzeninin belgeleriyle doğrulanır; saat başına işlem sayısından evrensel bir bekleme süresi üretilmez.

Reaktörlü kademelerde sıcaklık ve harmonikler

Reaktör ile kondansatörün eşleşmesi, anma değerleri, havalandırma, termik koruma ve varsa sıcaklık sensörü değerlendirilir. Uğultu, koku, renk değişimi veya sıcaklık artışı incelemeye yönlendirir; bunların her biri tek başına aynı arızayı kanıtlamaz. Reaktör yüzeyi, sargı sıcaklığı ve pano içi ortam sıcaklığı farklı büyüklüklerdir.

THD değerinin yanında ölçülen nokta, gerilim/akım spektrumu, yük ve devredeki banklar kaydedilir. Değişen sürücü veya üretim yükleri harmonik ortamı etkileyebilir. Reaktör bulunması bütün rezonans risklerinin giderildiği veya bankın harmonik filtre görevini kesin olarak yerine getirdiği anlamına gelmez. Sık tekrarlayan kademe arızalarında yalnız parça değişimiyle yetinilmez.

CT, röle ayarları ve kademe işlevi

CT’nin gerçek akım yolu ve yönü, gerilim fazıyla eşleşmesi, sekonder anma değeri ve röle parametrelerinin anlamı şemayla karşılaştırılır. Bir cihaz oran isterken başka bir menü primer anma akımını veya ayrı primer/sekonder alanlarını isteyebilir. Aynı sayıyı bütün rölelere girmek doğru değildir. Negatif PF de üretim yönü ve cihaz işaret tanımı incelenmeden ters CT bağlantısının kesin kanıtı sayılmaz.

Hedef, kademe tipi/gücü, sıra, yeniden alma gecikmesi, mevcut alarmlar ve otomatik tanıma özellikleri kurulu model üzerinden kontrol edilir. Grup Arge RKR serisi kılavuzu bazı otomatik tanıma ve kurulum sonrası kontrol işlevlerinin ayrı ayarlar olduğunu gösterir. Bu tür bir özellik, her cihazın her değişikliği sürekli ve kendiliğinden düzelttiği anlamına gelmez. Datakom kontrol rölesi kılavuzu ile KAEL VARkombi kılavuzu da kendi modellerinin bağlantı ve parametre bağlamıyla okunmalıdır.

İzin verilen fonksiyon kontrolünde komut ile gerçek akım/reaktif güç değişimi birlikte değerlendirilir; kaynak yük değişiyorsa sonuç buna göre yorumlanır. Kademeleri hızlı ve zorla sıraya sokmak genel bir test yöntemi değildir. Bir alarmın sıfırlanması, bakım gerektiren durumun giderildiği veya yeniden işletmenin güvenli olduğu anlamına gelmez.

Termal görüntü neyi gösterir, neyi göstermez?

Termal kamera güvenli biçimde görülebilen yüzeylerin sıcaklık örüntüsünü kaydeder. Karşılaştırılan faz veya ekipmanların yükü ve kademe durumları bilinmelidir. Ortam sıcaklığı, yansıma, yüzey yayınımı, bakış açısı ve erişim kısıtı rapora eşlik eder. Parlak metalin görüntüsü gerçek yüzey sıcaklığını yanıltıcı yansıtabilir.

Beklenmeyen sıcaklık farkı bağlantı veya bileşen araştırmasını gerektirebilir; görüntü tek başına gevşek bağlantı, belirli bir tork hatası veya iç arıza kanıtı değildir. Kapalı bölümün arkasındaki nokta görülmüş gibi sunulmaz. Sabit bir sıcaklık farkını bütün ekipman ve yükler için kabul/red sınırı yapmak yerine üretici sınırları ve ölçüm koşulları esas alınır. Enerjili gözlem, çalışma risk değerlendirmesiyle planlanır.

Bakım öncesi ve sonrası raporda neler bulunmalı?

Kabul ölçütü; kurulu ekipmanın geçerli üretici belgesi, onaylı tasarım, uygulanabilir şartname ve yetkili teknik değerlendirmeyle belirlenir. İnternetten bulunan boş bir kontrol formu veya başka tesise ait ihale şartnamesi, bütün panolar için kabul standardı değildir. Son raporda ölçüm yapılmayan maddeler ve sonuçların hangi yük aralığıyla sınırlı olduğu açıkça belirtilir.

Bakım sıklığı ve hizmet planlaması

Herkes için aynı bakım aralığı veya her kontrolde aynı test paketi önerilmez. Üretici talimatları, anahtarlama görevi, kirlenme, sıcaklık, önceki bulgular, kritik yükler ve uygulanabilir yükümlülükler birlikte değerlendirilir. Arıza veya işletme değişikliği olduğunda plan yeniden ele alınır.

Pow-Sys ile çalışma kapsamını netleştirmek için pano/ekipman listesi, bilinen sorunlar, geçmiş raporlar ve uygun duruş penceresini paylaşabilirsiniz. İşletme ölçümleri ile duruş gerektiren işler ayrı planlanır; saha ziyareti ve teslim edilecek rapor kapsamı karşılıklı teyit edilir.
