Sekonder Proje Nedir? Ne İşe Yarar, Nasıl Hazırlanır ve Neden Gereklidir?

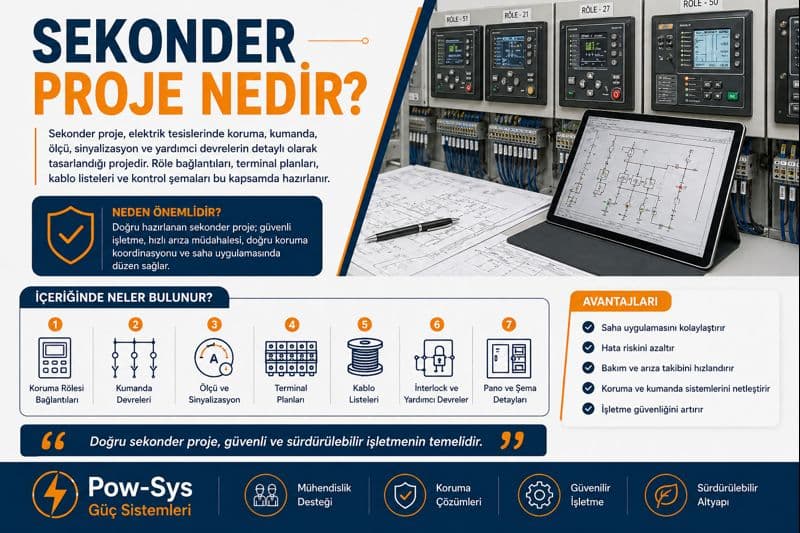

Sekonder proje, bir elektrik tesisinde koruma, kumanda, ölçü, sinyal, alarm, kilitleme ve yardımcı besleme devrelerini gösteren mühendislik proje çalışmasıdır. Kısaca sekonder proje nedir sorusunun cevabı; primer ekipmanların nasıl kontrol edileceğini, hangi rölelerle korunacağını, hangi sinyallerin izleneceğini ve kabloların hangi terminallere bağlanacağını açıklayan detaylı elektrik projesidir. Bu proje özellikle trafo merkezi, OG hücre, YG şalt sahası ve enerji üretim tesislerinde kritik öneme sahiptir.

Sekonder proje ne işe yarar sorusunun merkezinde güvenli kontrol ve koruma vardır. Primer projede kesici, ayırıcı, akım trafosu, gerilim trafosu, güç trafosu ve bara gibi ana güç ekipmanları gösterilir. Sekonder projede ise bu ekipmanların nasıl açılıp kapanacağı, hangi arızada hangi rölenin çalışacağı, hangi sinyalin panele veya SCADA sistemine gideceği ve hangi yardımcı beslemenin hangi devreyi çalıştıracağı belirlenir. Yani sekonder proje, enerji sisteminin kontrol ve güvenlik beynini oluşturur.

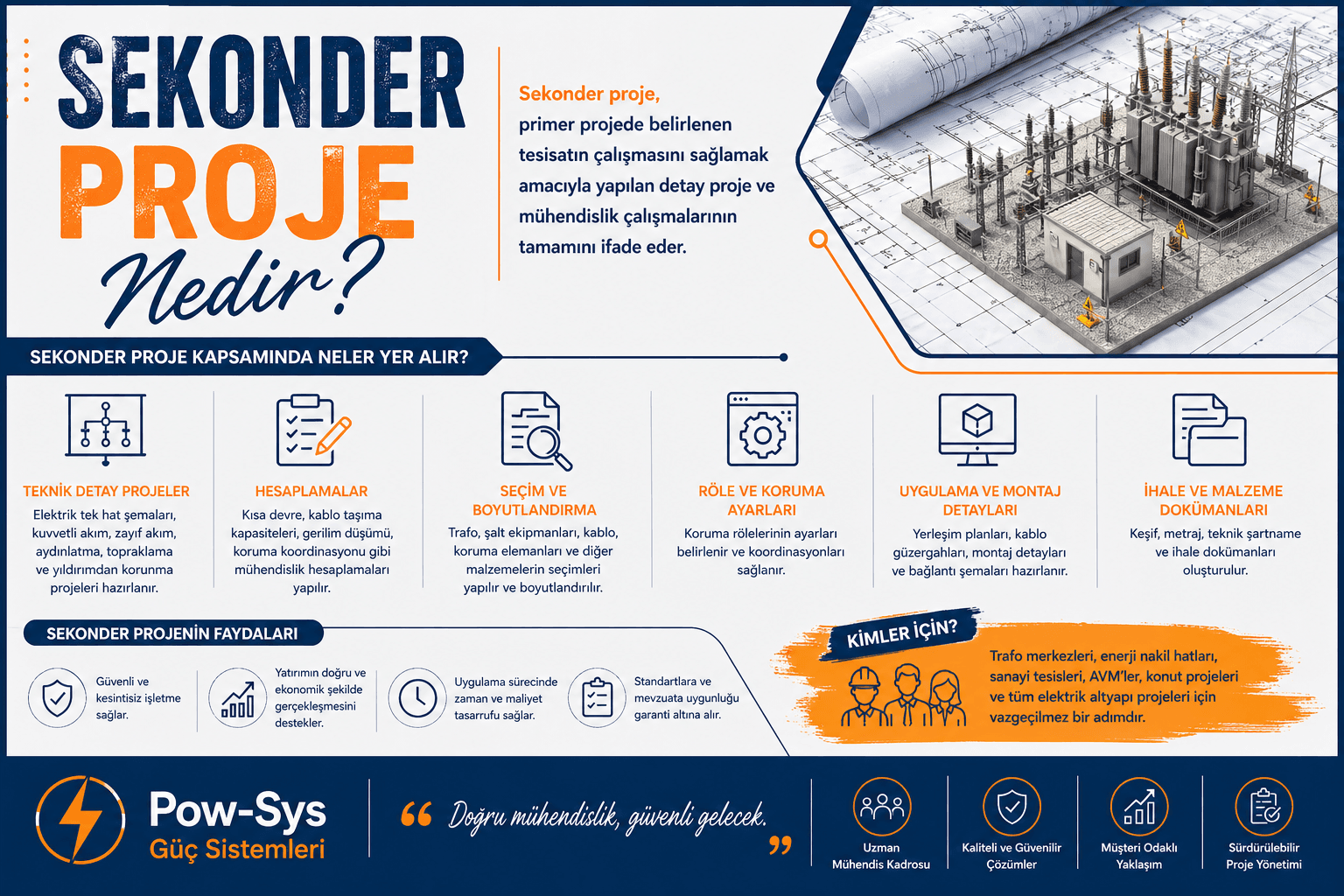

Sekonder proje ile primer proje aynı şey değildir. Primer proje ana güç devresini ve primer ekipman bağlantılarını gösterir. Sekonder proje ise bu primer ekipmanların koruma, kumanda ve izleme devrelerini açıklar. Örneğin primer projede bir kesici sembol olarak gösterilirken, sekonder projede o kesicinin açma bobini, kapama bobini, yardımcı kontakları, trip devresi, kumanda anahtarı ve röle çıkış bağlantıları detaylandırılır. Bu nedenle iki proje birbirini tamamlayan ayrı mühendislik dokümanlarıdır.

Sekonder proje nasıl hazırlanır sorusunun ilk cevabı sistem fonksiyonlarının belirlenmesidir. Tesisin hangi koruma fonksiyonlarına ihtiyaç duyduğu, hangi ekipmanların uzaktan kumanda edileceği, hangi sinyallerin izleneceği, hangi alarmların gösterileceği ve hangi kilitleme şartlarının uygulanacağı netleştirilir. Daha sonra bu fonksiyonlar röle, yardımcı röle, terminal, kablo ve pano içi bağlantı düzeni ile proje haline getirilir.

Koruma röleleri sekonder projenin en önemli bileşenleri arasındadır. Aşırı akım, toprak hata, diferansiyel, mesafe, gerilim, frekans, kesici arıza veya bara koruma gibi fonksiyonların hangi rölede kullanılacağı belirlenir. Rölenin CT ve VT girişleri, binary girişleri, trip çıkışları, alarm çıkışları ve haberleşme bağlantıları sekonder proje üzerinde gösterilir. Röle seçimi doğru olsa bile bağlantı projesi hatalıysa koruma sistemi güvenilir çalışmaz.

CT ve VT sekonder bağlantıları bu projenin en hassas bölümlerindendir. Akım trafosu sekonder devrelerinde oran, polarite, koruma-ölçü çekirdeği ayrımı, kısa devreleme düzeni ve topraklama noktası doğru gösterilmelidir. Gerilim trafosu sekonder devrelerinde sigorta, otomatik kesici, faz sırası, açık üçgen bağlantı, ölçü ve koruma beslemeleri açık şekilde belirtilmelidir. Yanlış CT veya VT bağlantısı, rölelerin hatalı ölçmesine ve korumanın yanlış çalışmasına neden olabilir.

Trip devresi sekonder proje içinde özel dikkat gerektirir. Bir koruma rölesi arıza algıladığında ilgili kesiciye açma komutu göndermelidir. Bu komutun hangi röle çıkışından çıktığı, hangi terminalden geçtiği, hangi yardımcı röleyi çalıştırdığı ve hangi açtırma bobinine ulaştığı net olarak çizilmelidir. Trip devresindeki küçük bir bağlantı hatası, gerçek arıza anında kesicinin açmamasına yol açabilir. Bu yüzden açtırma zinciri sekonder projenin en kritik güvenlik hattıdır.

Kapama devresi de en az açma devresi kadar önemlidir. Kesicinin yerel veya uzaktan kapatılması, kapama bobini beslemesi, yay kurma motoru, anti-pumping devresi, kumanda anahtarı, kilitleme şartları ve kapama izinleri proje içinde açıkça yer almalıdır. Kesici kapama devresi doğru kurgulanmazsa yanlış zamanda kapama, tekrar kapama problemi veya kumanda kararsızlığı oluşabilir. Bu nedenle kumanda devresi sadece buton bağlantısı gibi görülmemelidir.

Interlock yani kilitleme devreleri sekonder projenin saha güvenliği açısından önemli bölümüdür. Kesici, ayırıcı, toprak ayırıcı, kapı kontağı, bara seçimi ve kuplaj senaryoları arasında doğru kilitleme mantığı kurulmalıdır. Amaç, ekipmanın yanlış sırada işletilmesini önlemek ve personel güvenliğini artırmaktır. Özellikle OG ve YG şalt sistemlerinde interlock devresi hatalı tasarlanırsa saha manevraları ciddi risk oluşturabilir.

Sinyal ve alarm devreleri işletme takibi için gereklidir. Kesici açık-kapalı bilgisi, ayırıcı konumu, toprak ayırıcısı durumu, röle trip bilgisi, yay kurulu sinyali, DC besleme arızası, VT sigorta arızası, koruma alarmı ve hücre içi arıza gibi bilgiler pano üzerinde veya merkezi izleme sisteminde gösterilebilir. Sekonder proje bu sinyallerin hangi ekipmandan alındığını, hangi terminale geldiğini ve hangi noktaya taşındığını açık şekilde göstermelidir.

Ölçü devreleri de sekonder proje içinde yer alır. Sayaç, enerji analizörü, güç ölçer, voltmetre, ampermetre ve koruma rölesi ölçü girişleri CT ve VT devreleri üzerinden beslenebilir. Bu devrelerde ölçü hassasiyeti, faz sırası, oran bilgisi ve bağlantı düzeni doğru kurulmalıdır. Yanlış ölçü devresi yalnızca ekranda hatalı değer göstermez; enerji takibi, kompanzasyon değerlendirmesi ve işletme kararlarını da yanıltabilir.

Terminal planı sekonder projenin uygulama sahasındaki en önemli dokümanlarından biridir. Pano içi cihazların, saha ekipmanlarının, hücre terminallerinin ve dış kablo bağlantılarının hangi terminal numaraları üzerinden birleştiği bu planla gösterilir. Montaj, devreye alma, arıza arama ve bakım sırasında teknisyenlerin en çok kullandığı dokümanlardan biri terminal planıdır. Bu nedenle terminal numaraları tutarlı, okunabilir ve saha uygulamasına uygun olmalıdır.

Kablo bağlantı listesi sekonder projenin tamamlayıcı parçasıdır. Hangi kablonun nereden nereye gittiği, kaç damarlı olduğu, kesiti, kablo numarası, damar numaraları, ekran bağlantısı ve terminal karşılıkları bu listede belirtilir. Özellikle trafo merkezi ve şalt sahalarında çok sayıda sekonder kablo bulunduğu için kablo listesi doğru hazırlanmazsa montaj ve test süreci ciddi şekilde zorlaşır. İyi hazırlanmış kablo listesi saha hatalarını azaltır.

DC ve AC yardımcı besleme devreleri sekonder sistemin çalışması için gereklidir. DC sistem çoğu zaman açma-kapama, koruma rölesi, alarm ve kumanda devrelerini besler. AC yardımcı besleme ise ısıtıcı, aydınlatma, priz, motor, şarj cihazı veya bazı yardımcı ekipmanlar için kullanılabilir. Bu beslemelerin sigortaları, dağıtım noktaları, yedeklilik durumu ve alarm kontakları sekonder projede açık şekilde gösterilmelidir.

SCADA ve haberleşme bağlantıları modern sekonder projelerin önemli bölümüdür. Koruma röleleri, enerji analizörleri, sayaçlar, RTU, gateway ve haberleşme switchleri üzerinden veri aktarımı yapılabilir. Kesici konumu, arıza kayıtları, ölçü değerleri, alarm bilgileri ve uzaktan kumanda komutları bu altyapıyla taşınır. Bu nedenle sekonder proje artık yalnızca kablo bağlantı çizimi değil, aynı zamanda veri ve otomasyon mimarisini de içeren bir dokümandır.

Sekonder proje hazırlanırken test ve bakım kolaylığı da düşünülmelidir. Test blokları, kısa devreleme terminalleri, röle test soketleri, ayırma terminalleri ve ölçüm noktaları doğru planlanırsa devreye alma ve periyodik bakım çok daha güvenli yapılır. Bu detaylar ihmal edilirse sahada röle testi, CT kontrolü veya trip devresi doğrulaması sırasında gereksiz risk ve zaman kaybı oluşur. İyi sekonder proje, bakım ekiplerinin işini de kolaylaştırır.

Özetle sekonder proje; elektrik tesislerinde koruma, kumanda, ölçü, alarm, sinyal, kilitleme, terminal, kablo ve yardımcı besleme devrelerini detaylandıran temel mühendislik çalışmasıdır. Primer proje ana güç devresini gösterirken, sekonder proje bu güç devresinin güvenli şekilde yönetilmesini sağlar. Doğru hazırlanmış bir sekonder proje, arıza anında korumanın çalışmasını, işletme sırasında kumandanın güvenilir olmasını ve bakım sürecinde devrelerin kolay izlenmesini sağlar. Eksik veya hatalı hazırlanmış bir sekonder proje ise en kaliteli primer ekipmanların bile güvenli çalışmasını engelleyebilir.
