OG XLPE Kablo Nedir? Yapısı, Gerilimi ve Seçim Esasları

OG XLPE kablo, ana yalıtımı çapraz bağlı polietilenden yapılan ve belirli bir orta gerilim sistemi için tasarlanan güç kablosudur. OG, kullanımın gerilim sınıfını; XLPE ise yalıtım malzemesini anlatır. Bu nedenle her XLPE kablo orta gerilim kablosu değildir. Aynı malzeme adıyla farklı gerilim sınıflarında, farklı iletken ve dış koruma yapılarında ürünler bulunabilir.

Bu kablolar trafo merkezleri, sanayi tesisleri ve dağıtım hatlarında enerji taşımak için kullanılır. Uygun ürün; yalnız kablo makarasından ibaret değildir: başlıklar, ekler, ekipman bağlantıları, ekran bağlantı düzeni ve güzergâh koşullarıyla birlikte bir kablo sistemi oluşturur. Yeraltı, kanal, boru veya tava uygulamasına uygunluk da ürün ve montaj koşulları üzerinden belirlenir.

OG XLPE kablonun katmanları ne işe yarar?

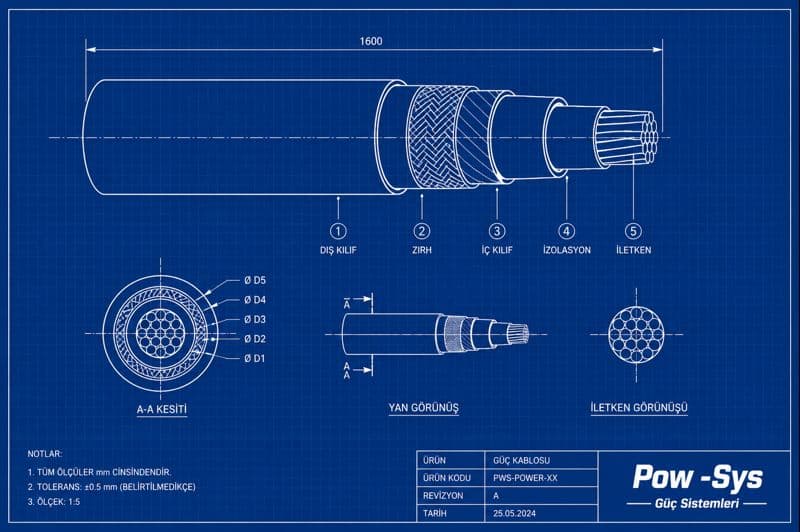

Tipik ekranlı OG kabloda iletkenin çevresinde iletken ekranı, XLPE yalıtım ve yalıtım ekranı bulunur. Daha dışta metal ekran ve dış kılıf yer alır; su engelleyici katmanlar, dolgu ve zırh gibi bileşenler ürün tasarımına göre eklenebilir. Tek damarlı ve çok damarlı yapılar aynı kesit çizimiyle temsil edilmemelidir. Üreticinin ürün kodu ve kesit çizimi, gerçekte hangi katmanların bulunduğunu gösterir.

Yarı iletken ekranlar, metal ekran ve zırh için yalnızca “ekran” demek seçim sırasında belirsizlik yaratır. Yarı iletken katmanlar yalıtım sınırlarındaki elektrik alanı düzenlemeye yardımcı olur; metal ekranın akım yolu ve topraklama bağlantısı ise ayrı değerlendirilir. Bu yapıdan her kablonun çevresinde sıfır elektromanyetik alan oluştuğu sonucu çıkarılmaz.

U0/U/Um işaretlemesi nasıl okunur?

AC kablo işaretlemesinde U0, iletken ile toprak veya tasarımdaki metal ekran arasındaki anma gerilimini; U, faz iletkenleri arasındaki anma gerilimini anlatır. Bunlar etkin değer, yani RMS olarak ifade edilir. Um ise kablo ve aksesuarların tasarlandığı en yüksek sistem gerilimiyle ilişkilidir. Malzeme adı, iletken kesiti ve gerilim işaretlemesi birbirinin yerine kullanılmaz.

Örneğin üretici açıklamasındaki 19/33 (36) kV gösteriminde 19 ve 33 kV anma değerleri, parantezdeki 36 kV ise Um bilgisidir. Bu bir Türkiye ürün seçimi önerisi değildir. Um tepe gerilimi veya sahada uygulanacak test gerilimi değildir; buradan bir AC/DC deney çarpanı da türetilmez. Sistem gerilimi, nötr/topraklama düzeni ve arıza koşulları, seçilecek ürün ve aksesuarın kendi dokümanıyla birlikte kontrol edilir.

XLPE, PVC ve EPR arasında nasıl bir fark vardır?

XLPE yalıtımlı bir kablonun dış kılıfı PVC olabilir. Bu yüzden “XLPE” sözcüğü tek başına bütün kablonun halojensiz, düşük dumanlı, alev yayılımı sınırlı veya yangın sırasında devre bütünlüğünü koruyan bir ürün olduğunu kanıtlamaz. Bunlar da birbirinden ayrı performanslardır. Su engelleme, UV, yağ ve kimyasal etkilere uygunluk için de tamamlanmış ürünün beyanı ve kullanım koşulları gerekir; tek bir malzemeyi bütün uygulamalar için üstün ilan etmek doğru değildir.

Kesit ve kablo seçimi hangi bilgilere dayanır?

Seçim; yük akımı ve yük profili, iletken malzemesi, hat uzunluğu, gerilim düşümü, döşeme biçimi ve ısının çevreye aktarılması birlikte değerlendirilerek yapılır. Toprak sıcaklığı ve ısıl direnci, gömülme derinliği, kanal veya boru, devre sayısı, kabloların aralığı ve gruplanması aynı kesitin taşıyabileceği akımı değiştirir. Katalogdaki bir amper değeri, kendi referans koşulları olmadan kullanılmamalıdır.

Örneğin HES'in 18/30 kV NA2XS2Y Al/XLPE/CWS/PE föyü, tek bir ürün yapısı için farklı yerleşim ve ortam koşullarına bağlı akım değerleri verir. Bu tablo, bütün XLPE kablolara ait genel bir amper tablosu değildir. Benzer şekilde sürekli işletme sıcaklığı, kısa devrede izin verilen sıcaklık/süre ve bükülme yarıçapı ilgili ürünün sınırlarıdır; her kabloya ve başlığa aynı değerler taşınmaz.

Normal yükün yanında iletkenin ve metal ekranın kısa devre etkileri de ayrı kontrol edilir. Beklenen arıza akımı, korumanın açma süresi, ekran bağlantısı ve aksesuarların dayanımı değerlendirmeye girer. Yalnız akım kapasitesini sağlayan bir kesit seçmek bu kontrolleri tamamlamaz. Satın alma tanımında kablo kodu, gerilim gösterimi, iletken/ekran kesiti ve uygulanacak teknik dokümanın sürümü açık olmalıdır.

Kablo başlığı ve ek muf uyumu nasıl belirlenir?

Aynı gerilim sınıfı ve mm² değeri, her aksesuarın aynı kabloya uyacağı anlamına gelmez. İletkenin malzemesi ve yapısı, gerçek yalıtım çapı, yarı iletken ekranın tipi, metal ekran/zırh düzeni ve dış kılıf bilgisi gerekir. Yalıtım üzerindeki çap ile bütün kablonun dış çapı farklı ölçülerdir. Kitin seçim tablosunda hangi çapın istendiği ve bu çapın hangi aralıkta kabul edildiği üretici dokümanından doğrulanır.

OG kablo başlığı seçimi ayrıca iç/dış ortamı, ekipmanın bağlantı arayüzünü ve üreticinin uyumlu ürün listesini kapsar. Ek muf, iki kablo bölümünü birleştirirken ilgili yalıtım ve ekran yapısının devamını sağlar; başlık ise kabloyu ekipmana bağlar. Başlığın alan kontrolü ve sızdırmazlık bileşenleri önemlidir, ancak bir kit adı arızasızlık garantisi değildir. Soyma ölçüsü, tork veya ısıtma işlemi genel tanım yazısından alınmaz; ilgili takımın montaj talimatına bağlıdır.

Metal ekranın bağlantısı neden ayrı bir tasarım konusudur?

Özellikle tek damarlı hatlarda ekranın bağlantı biçimi; normal işletmede indüklenen gerilimleri, ekran akımlarını ve kayıpları, arızada ise akım yolunu etkiler. Tek nokta, iki uçtan veya çapraz bağlantı aynı hat için rastgele seçilebilecek eşdeğer çözümler değildir. Hat uzunluğu, yerleşim, topraklama sistemi, koruma düzeni ve varsa ekran gerilim sınırlayıcıları birlikte ele alınır. Evrensel bir metre sınırından bağlantı yöntemi seçilmez; mevcut bağlantılar tahminle değiştirilmez.

Suya dayanım ve su engelleme nasıl ayrılır?

Yalıtım bileşiğinin su ağacına karşı geliştirilmiş dayanımı, kablonun boyuna veya radyal su engellemesiyle aynı özellik değildir. Dış kılıfın ve başlık/eklerdeki sızdırmazlığın kendi ürün koşulları bulunur. XLPE ya da TR-XLPE malzeme adı, bu farklı korumaların tamamının üründe bulunduğunu göstermez.

Suya maruz kalacak bir hatta kablo ve aksesuarların beyan edilen çevre koşulları birlikte kontrol edilir. Mevcut hattın dış koruması, bağlantıları ve geçmiş kayıtları da değerlendirmeye girer. Bir şüphe veya bulgu varsa hangi gözlem ya da ölçüme dayandığı açıkça kaydedilir.

Bakım değerlendirmesi ve teklif için hangi bilgiler hazırlanmalı?

OG XLPE kablolarda test ve bakım, kabloyu tanımaktan başlayıp belirli bir soruyu yanıtlayacak incelemeleri seçmeye ilerler. Dış kılıf, ana yalıtım, başlık/ek ve ekran sürekliliği aynı kontrol değildir. Dayanım deneyi, dielektrik kayıp ve kısmi boşalma ölçümü de farklı özellikleri değerlendirir; hiçbirinin bütün kusurları gösterdiği varsayılmaz. Uygulanacak yöntem ve değerlendirme belgesi, kablo/aksesuar bilgisi ve incelemenin amacıyla birlikte belirlenir.

Değerlendirme talebine kablo üzerindeki işaretlemenin fotoğrafını, üretici föyünü, gerilim ve iletken/ekran kesiti bilgilerini, yaklaşık hat uzunluğunu ve güzergâh/döşeme bilgisini ekleyin. Başlık ve eklerin marka/modeli, ekipman arayüzü, mevcut ekran bağlantı şeması, devreye alma/onarım tarihleri ve varsa önceki raporlar da kapsamın belirlenmesine yardımcı olur. Yeni hat veya değişiklikte bu bilgiler orta gerilim tesisleri projelendirme kapsamında birlikte ele alınabilir. Paylaşılan kayıtlar bir saha kabulünün yerine geçmez; hangi bilgilerin eksik olduğu değerlendirmede ayrıca belirtilir.
