OG (XLPE) Kablolarda Yapılması Gereken Test ve Bakımlar Nelerdir?

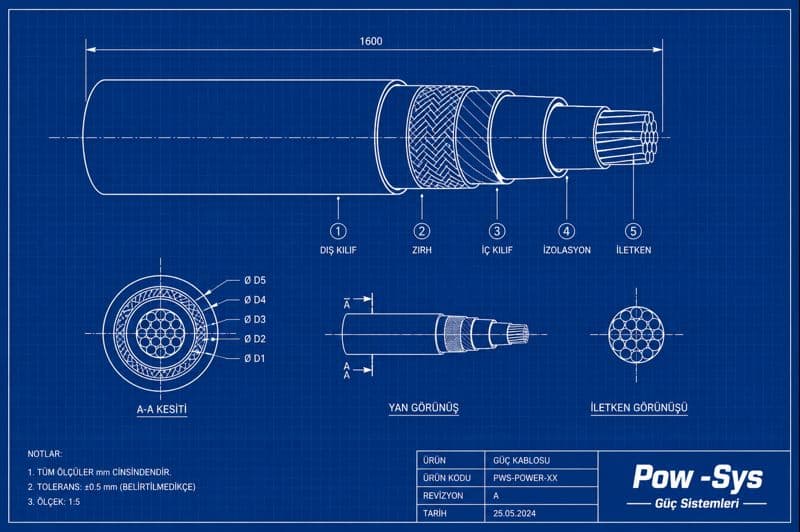

OG XLPE kablolar, orta gerilim seviyesinde enerjinin güvenli ve kontrollü şekilde taşınmasını sağlayan kritik altyapı elemanlarıdır. Bu nedenle OG XLPE kablolarda yapılması gereken test ve bakımlar yalnızca arıza sonrası uygulanan işlemler olarak görülmemelidir. Asıl amaç, kablo gövdesinde, dış kılıfta, başlıklarda, ek muf bölgelerinde ve ekran-topraklama düzeninde gelişebilecek zayıflıkları erken fark ederek kesinti ve ekipman hasarı riskini azaltmaktır. Çünkü orta gerilim kablo sistemlerinde problem yalnızca kablonun içinde değil, çok sık şekilde aksesuar ve uygulama detaylarında ortaya çıkar.

Bakımın ilk adımı her zaman güvenliktir. Kablo üzerinde çalışma yapılacaksa ilgili hat veya hücre uygun manevra sırasıyla devre dışı alınmalı, gerilimsizlik teyit edilmeli ve saha güvenliği sağlanmalıdır. OG kablo sistemleri çoğu zaman trafo merkezi, OG hücre, RMU, ring hat veya proses beslemesiyle ilişkili olduğundan, yalnızca kabloyu izole etmek yetmez; bağlı sistem tarafı da güvenli hale getirilmelidir. Özellikle başlık ve ek bölgelerinde çalışılacaksa ekran bağlantıları ve topraklama düzeni de dikkatle ele alınmalıdır.

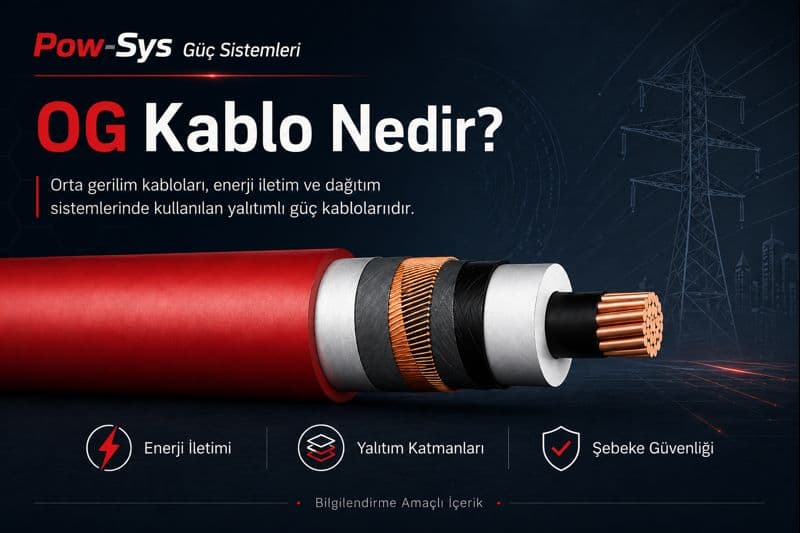

Görsel kontrol bakımın temelidir. Kablonun döşendiği güzergâh, kablo kanalı, tava, boru geçişi veya doğrudan toprak altı bölgesi mümkün olduğu ölçüde incelenmelidir. Dış kılıfta ezilme, kesik, sürtünme izi, kimyasal etki, mekanik zorlanma, rodent etkisi, nem girişi şüphesi veya yanlış sabitleme bulunup bulunmadığı kontrol edilir. Kablo güzergâhında yapılan sonradan kazı, inşaat, ilave tesisat veya ağır ekipman geçişleri de ayrıca değerlendirilmelidir. Çünkü dış kılıf hasarı çoğu zaman kablonun elektriksel arızaya gitmeden önce verdiği ilk işarettir.

OG XLPE kablo sistemlerinde başlıklar ve ek muflar en hassas bölgelerdir. Sahadaki birçok arıza kablonun gövdesinden değil, hatalı başlık uygulamasından, zayıf ek muf işçiliğinden veya ekran bağlantısındaki hatalardan kaynaklanır. Bu nedenle bakım sırasında başlık yüzeyleri, sızdırmazlık bölgeleri, stress control elemanları, ısı büzüşmeli ya da soğuk büzüşmeli kısımlar, konektörler ve mekanik koruma bileşenleri dikkatle incelenmelidir. Kararma, çatlak, iz oluşumu, yüzey kirlenmesi, akıntı veya lokal ısınma izi varsa bunlar küçük kusur olarak görülmemelidir.

Ekran ve topraklama düzeni OG XLPE kabloda ana güvenlik unsurlarından biridir. Metal ekranın sürekliliği, ekran topraklama noktaları, bonding yapısı, çapraz bağlama düzeni varsa bunun doğruluğu ve ekran akım yolunun kesintisiz olup olmadığı kontrol edilmelidir. Gevşek ekran bağlantısı, yanlış bonding veya kopuk ekran iletkeni; arıza davranışını, ekran gerilimlerini ve sistem güvenliğini olumsuz etkileyebilir. Bu nedenle kablo sistemi yalnızca iletken ve yalıtımdan ibaret görülmemelidir.

Dış kılıfın sağlamlığını anlamak için sheath test önemli bir bakım aracıdır. Bu test, dış kılıfın dielectric bütünlüğünün bozulup bozulmadığını değerlendirmek için kullanılır. Özellikle doğrudan gömülü, kanaldan geçen veya mekanik riske açık güzergâhlarda sheath testi dış kılıf hasarını erken aşamada fark etmeye yardımcı olur. Dış kılıfın hasarlı olması her zaman hemen enerji kesintisi oluşturmaz; ancak zamanla nem girişi, ekran korozyonu ve daha büyük arızalar için zemin hazırlayabilir.

İzolasyon durumunu değerlendirmek için bakım yaklaşımında tek bir teste bağlı kalmak doğru değildir. OG XLPE kablo sistemlerinde VLF withstand testi, kablonun belirli bir gerilim seviyesine dayanımını doğrulamak için kullanılan temel yöntemlerden biridir. Bunun yanında tan delta ölçümü izolasyonun genel yaşlanma ve kayıp davranışı hakkında bilgi verir. Kablo kusuru erken aşamadaysa partial discharge ölçümü zayıf noktaların yerini ve karakterini anlamada çok daha güçlü bir teşhis aracı olabilir. Bu nedenle OG kablo bakımında test seçimi, pass-fail mantığından çok condition assessment mantığıyla yapılmalıdır.

Tan delta değerlendirmesi özellikle genel yalıtım sağlığını izlemek için değerlidir. İzolasyonda homojen olmayan bozulmalar, su ağacı benzeri yaşlanma etkileri veya dielektrik kayıp artışı olduğunda tan delta sonuçları bakım planına anlamlı veri sağlayabilir. Tek başına her şeyi açıklamaz; ancak VLF ve diğer gözlemlerle birlikte kullanıldığında kablonun genel durumu hakkında kuvvetli fikir verir.

Partial discharge yani kısmi boşalma ölçümü, özellikle başlık, ek muf ve lokal yalıtım kusurları için güçlü bir teşhis yöntemidir. Çünkü OG XLPE kablo arızalarının önemli bölümü noktasal zayıflıklardan kaynaklanır. İşçilik hatası, kirlenme, boşluk, ekran kesimi kusuru veya aksesuar montaj problemi gibi durumlar PD davranışı üretebilir. Bu nedenle kritik beslemelerde, tekrarlayan arızalarda veya yeni kurulum sonrası şüpheli durumlarda PD ölçümü ciddi avantaj sağlar.

İzolasyon direnci yaklaşımı bazı sahalarda hızlı ön değerlendirme olarak kullanılabilir; ancak orta gerilim XLPE kablo sistemlerinde karar vermek için tek başına yeterli değildir. Bu test, özellikle kaba seviyede ciddi kusurları fark etmeye yardımcı olabilir ama modern condition assessment yaklaşımında başlık, ek muf ve yalıtım sağlığı için daha detaylı yöntemlerle birlikte ele alınmalıdır. Kablo sisteminin gerçek durumu çoğu zaman yalnızca bir megger değerine indirgenemez.

Termal inceleme OG kablo sistemlerinde özellikle başlık, terminasyon, kablo pabuçları, RMU veya hücre bağlantıları ve kablo ekran topraklamalarının bulunduğu noktalarda çok değerlidir. Kablo gövdesinin tamamı çoğu zaman gözle izlenemez; ancak başlık ve bağlantı bölgelerinde gevşeklik veya temas direnci artışı termal kamera ile erken fark edilebilir. Benzer fazlar arasında sıcaklık farkı görülmesi, o noktada ayrıntılı inceleme gerektiren güçlü bir işarettir.

Kablo güzergâhı ve mekanik koruma düzeni de bakım planında yer almalıdır. Kablo tavaları, kablo kelepçeleri, bükülme yarıçapları, duvar geçişleri, mekanik koruyucular, kablo etiketleri ve güzergâh üzerindeki uyarı düzenleri kontrol edilmelidir. Özellikle toprak altı uygulamalarda işaretleme kaybı, yüzeye yakın kazı riski veya güzergâh değişikliği gibi dış etkiler zamanla kablo güvenliğini zayıflatabilir.

OG XLPE kablolarda bakım yalnızca arıza olduktan sonra yapılan iş değildir; devreye alma ve onarım sonrası testler de büyük önem taşır. Kurulum öncesi kablo hasarı kontrolü, montaj sonrası aksesuarların doğrulanması ve sistem enerjilenmeden önce yapılan kabul testleri, ileride yaşanabilecek birçok problemi başlangıçta yakalamaya yardımcı olur. Özellikle başlık veya ek müdahalesi yapılmış hatlarda tekrar devreye almadan önce kontrol testleri ihmal edilmemelidir.

Bakımın en kritik taraflarından biri kayıt ve trend takibidir. Sheath test sonuçları, tan delta verileri, PD ölçüm raporları, termal görüntüler, güzergâh gözlemleri ve aksesuar kontrolleri düzenli biçimde saklanmalıdır. Çünkü OG kablo arızaları çoğu zaman tek seferlik ölçümle değil, zaman içindeki değişimle daha net anlaşılır. Aynı hatta tekrarlayan küçük sapmalar, gelecekteki büyük arızanın habercisi olabilir. Özetle OG XLPE kablolarda yapılması gereken test ve bakımlar; görsel güzergâh incelemesi, başlık ve ek muf kontrolleri, ekran-topraklama doğrulaması, dış kılıf için sheath test, yalıtım değerlendirmesi için VLF, tan delta ve gerektiğinde PD yaklaşımı, ayrıca termal ve mekanik gözlemlerin birlikte yürütülmesinden oluşur. Eğer tesisinizde OG XLPE kablo hatları, başlık-ek uygulamaları, OG hücre bağlantıları ve bakım planı birlikte değerlendirilecekse YG/OG test, bakım ve onarım ile AG/OG/YG projelendirme ve danışmanlık hizmetleri teknik karar sürecini destekleyebilir.
