DC Hipot Testi Nedir? Uygunluk ve Sonuçların Yorumu

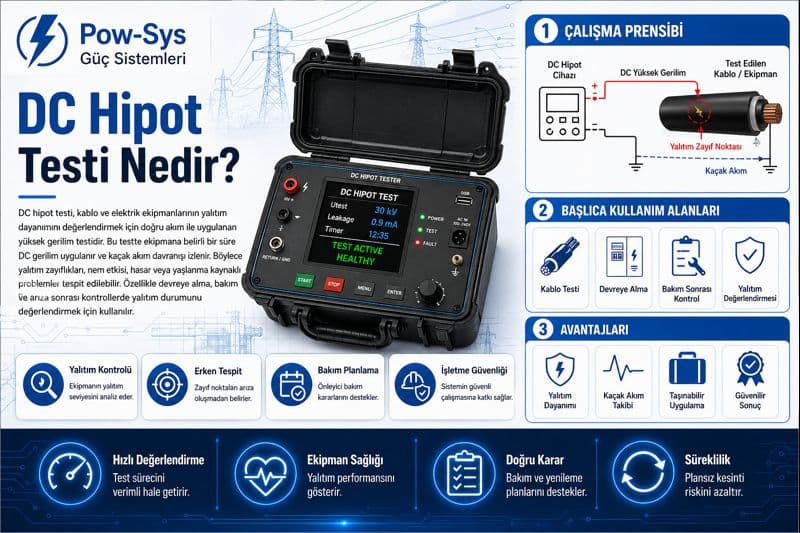

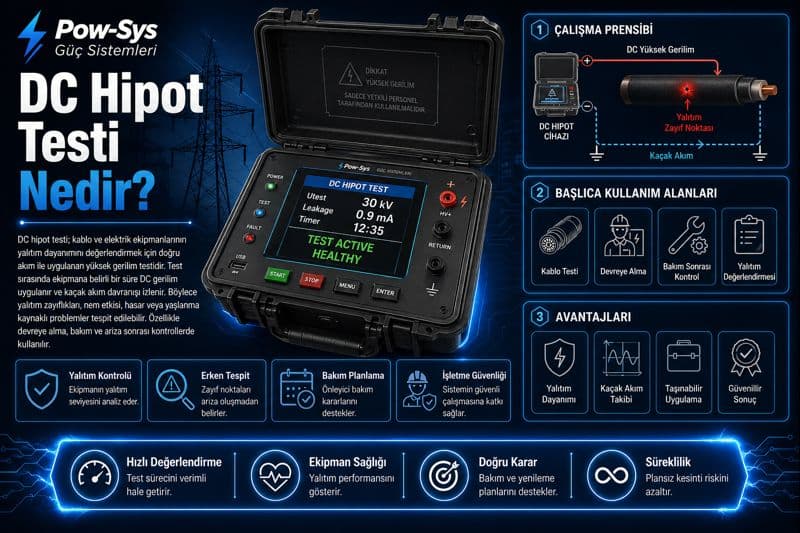

DC hipot testi, uygun bir yalıtım sistemine tanımlanmış doğru gerilim uygulanarak belirli süredeki dayanımının kontrol edilmesidir. “Hipot”, yüksek potansiyel anlamındaki high potential ifadesinden gelir. Sonuç, test edilen bölümün o dalga biçimi, gerilim ve süredeki davranışını gösterir; bütün yalıtım kusurlarının bulunması veya kalan ömrün belirlenmesi anlamına gelmez.

Kablo için ilk karar cihazın kaç kilovolt üretebildiği değildir. Önce ana yalıtım mı, dış kılıf mı, başka bir ekipman yalıtımı mı incelenecek; amaç kabul, bakım veya arıza araştırması mı olacak, bunlar belirlenir. Özellikle XLPE gibi ekstrüde yalıtımlı kabloların ana yalıtımında DC dayanım uygunluğu, kılıf testi ve izolasyon direnci ölçümünden ayrı değerlendirilir.

DC hipot, meger ve VLF hangi soruları yanıtlar?

Ayrım yalnız “meger düşük gerilim, hipot yüksek gerilim” sıralamasına indirgenmez. Ölçülen büyüklük, uygulanan dalga, testin amacı ve kabul yaklaşımı birlikte önemlidir. İzolasyon direnci ölçümü ile VLF testi bu nedenle ayrı değerlendirme başlıklarıdır.

Ana yalıtım ile dış kılıfı birbirinden ayırın

Kablonun iletkeni ile metalik ekranı arasındaki ana yalıtım ve metalik ekranın dışındaki koruyucu kılıf farklı bölümlerdir. Bir bölümde kullanılan DC test yöntemi, diğer bölümün aynı gerilimle test edilmesine izin vermez. Başlıklar, ekler ve bağlı cihazlar da gerçek test sınırının belirlenmesini etkiler.

“XLPE kabloda DC uygun değil” şeklindeki kısa bir ifade de hangi yalıtım bölümünden ve hangi deneyden söz edildiği açıklanmadan kullanılmamalıdır. Ana yalıtımın DC dayanımına ilişkin kaygılar, bütün DC direnç ölçümlerinin veya uygun dış kılıf testlerinin aynı işlem olduğu anlamına gelmez. Yöntem kararı, gerçek varlığın teknik değerlendirmesine dayanır.

Test cihazındaki akım neden yalnız kaçak akım değildir?

Gerilim yükselirken kapasitif şarj akımı oluşur. Yalıtımın polarizasyonu ve dielektrik absorpsiyonu zamana bağlı bileşenler oluşturabilir. İletim ve yüzey yolları ile test kabloları, bağlantılar ve çevre koşulları da gözlenen akımı etkileyebilir. Cihazın toplam okumasını bütün bu etkiler ayrılmış gibi yorumlamak, gerçek bir yalıtım sorunu ile ölçüm düzeninin etkisini karıştırabilir.

Rampa sırasında, bekleme süresinde ve farklı sıcaklık/nem koşullarında alınmış iki akım değeri doğrudan aynı kanıt değildir. Akımın azalması veya kararlı görünmesi tek başına kabul kararı oluşturmaz. Yükselme, düzensizlik ya da açma olursa, test edilen yalıtım kadar yüzey durumu, bağlantı, bağlı ekipman ve ölçüm düzeni de araştırılır; tek akım değeriyle belirli bir kusur türü ilan edilmez.

RCD açma akımı, bir cihazın dokunma akımı ve DC yüksek gerilim deneyindeki akım sınırı farklı bağlamlardır. İnternetteki genel mA/µA değerlerini kurulu kabloya aktarmak yerine, uygulanabilir testin ölçüm ve kabul kriterleri esas alınır. Tanımlı koşullarda toplam DC akımdan hesaplanan direnç de deneyin amacını otomatik olarak bir izolasyon direnci ölçümüne dönüştürmez.

Test gerilimi ve süresi neye göre seçilir?

Kablo tanımı, yalıtım ve aksesuar bilgileri, test edilen bölüm, yeni veya işletmedeki sistem oluşu, onarım geçmişi, deneyin amacı, üretici talimatı ve uygulanabilir standardın geçerli baskısı birlikte gerekir. Kablo gösterimindeki U₀, U ve Uₘ aynı büyüklükler değildir: iletken-toprak anma gerilimi, iletkenler arası anma gerilimi ve sistem için en yüksek gerilim birbirine karıştırılmamalıdır.

Fabrika ürün güvenliği için görülen “2U+1000”, belirli AC/DC dönüşümleri veya sabit bir dakikalık süre, her saha kablosuna uygulanacak genel reçete değildir. AC dalga biçiminin tepe değerini hesaplamak ile DC deneyin elektriksel etkisini eşdeğer ilan etmek farklı işlemlerdir. Üretici, kablo sınıfı ve test amacına ait bilgiler yokken bu yazıdan bir saha test ayarı çıkarılamaz.

Kabul testi ile bakım testi neden aynı plan değildir?

Yeni montaj, onarım sonrası kontrol ve işletmedeki yaşlı bir sistem farklı sorular doğurur. Kabul çalışmasında montaj ve aksesuar bütünlüğü; bakımda geçmiş sonuçlar, işletme koşulları ve yapılacak değerlendirmenin faydası önem kazanabilir. Aynı cihazın kullanılması, aynı test seviyesinin, sürenin veya karar ölçütünün uygun kaldığını göstermez.

Dayanım testinde zayıf bir noktanın delinmesi mümkündür. Bu nedenle kesinti, başarısız sonuçta yapılacak inceleme/onarım ve sistemin yeniden değerlendirilmesi planın parçasıdır. “Tahribatsız test” ifadesi, her koşulda hasar oluşmayacağı güvencesi olarak kullanılmamalıdır.

Testin bitmesi ile güvenli erişim farklıdır

Kablo ve diğer kapasitif ekipmanlar enerji depolayabilir; dielektrik absorpsiyonu nedeniyle gerilim tekrar yükselebilir. Cihaz çıkışının kapanması, göstergenin PASS yazması veya otomatik deşarj özelliğinin bulunması, erişilecek bütün bölümlerde güvenli durumun doğrulandığı anlamına gelmez.

Yetkili ekip, kurulu cihazın ve tesisin onaylı izolasyon, çalışma alanı, bağlantı, deşarj ve erişim öncesi doğrulama düzenini uygular. Yalnız geçen süreye veya genel bir topraklama tarifine dayanılmaz. Uygun ölçüm ve koruma düzeni gerçek ekipmana göre seçilir. Buradaki açıklama bir bağlantı, manevra veya boşaltma sırası değildir; AC yöntem kullanılması da kalan enerji değerlendirmesini ortadan kaldırmaz.

Bir DC hipot raporu nasıl okunur?

İlk olarak hangi varlığın ve hangi yalıtım bölümünün denendiğini kontrol edin. Gerilim ve süre yanında rampa/bekleme bilgisi, akımın zamanla kaydı, cihaz kimliği ve kalibrasyon durumu, çevre koşulları, test düzeni, kullanılan talimat/baskı ve sonuç ölçütü izlenebilir olmalıdır. Kesilen veya tamamlanamayan deney, tamamlanmış ve geçmiş deneyle aynı yazılmaz.

Rapordaki geçiş yalnız kaydedilmiş koşullara aittir. Yüksek akım ya da delinme ise kendiliğinden kusurun yerini ve nedenini göstermez. Ek tanı veya arıza yeri tespiti gerekiyorsa ayrıca tanımlanır. Test sonucu, güvenli kapatma ve işletmeye dönüş izni ayrı karar ve kayıtlar olarak değerlendirilir.

Bir yöntem uygunluğu değerlendirmesi için ekipman kimliğini, yalıtım ve gerilim bilgilerini, üretici dokümanlarını, önceki raporları, inceleme amacını ve kesinti kısıtlarını paylaşabilirsiniz. Kapsam, teknik değerlendirmeyle netleştirilir; fiilî test ve rapor teslimi ayrıca kararlaştırılır. Keşif/görüşme talebi belirli bir test ayarını veya randevu saatini onaylamaz.

Kaynakların kapsamı

KEP’in kablo testi teknik kitapçığı, fiziksel 12–13. sayfalarda dayanım sonucu, arıza yeri araştırması ve ilave tanı ihtiyacının farklı konular olduğunu açıklar. Bu ticari üretici kaynağındaki eski yöntem ve gerilim tabloları, kurulu ekipmanın güncel test talimatı yerine kullanılmaz. Uygulanacak yöntem gerçek kablo/ekipman üreticisi ve ilgili geçerli dokümanlarla doğrulanır.
