VLF Testi Nedir? Ne İşe Yarar, Nasıl Yapılır ve Neden Kullanılır?

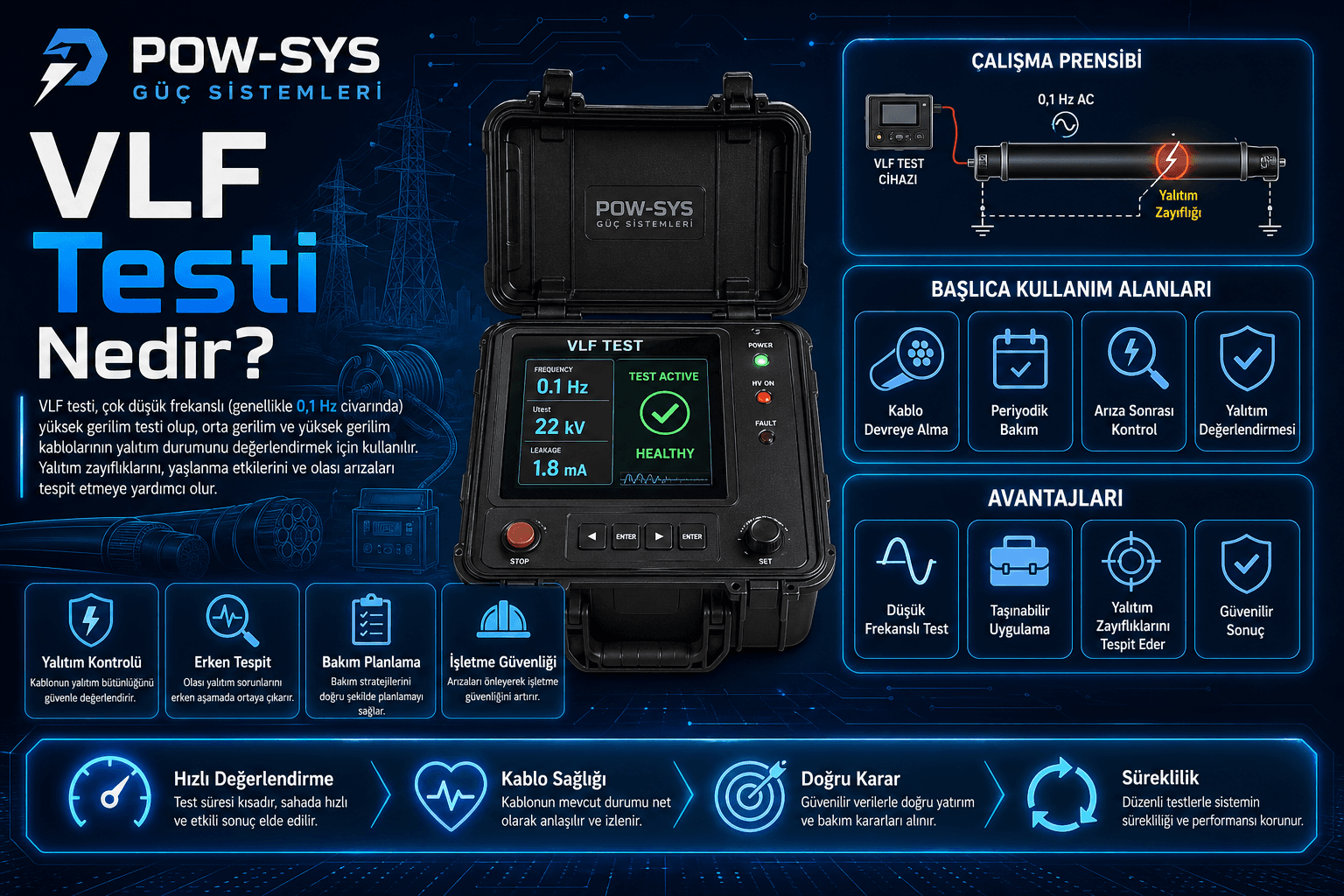

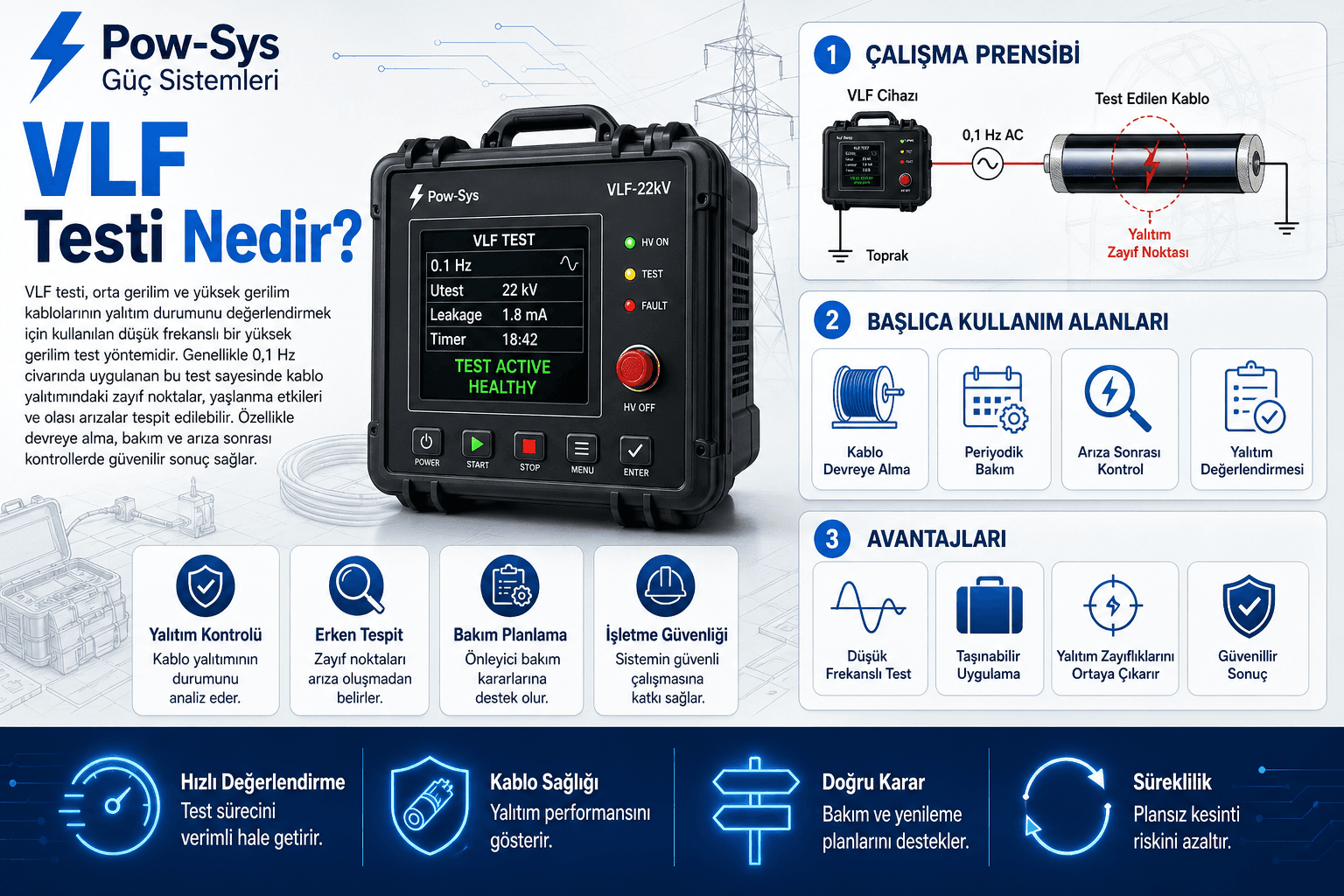

VLF testi, özellikle orta gerilim kabloların yalıtım durumunu değerlendirmek için çok düşük frekansta uygulanan bir AC yüksek gerilim test yöntemidir. VLF, İngilizce Very Low Frequency ifadesinin kısaltmasıdır ve şebeke frekansından çok daha düşük bir frekansta uygulanır. Bu yöntem en çok orta gerilim kablo sistemlerinde kullanılır ve sahada taşınabilir test ekipmanlarıyla uygulanabildiği için bakım ve devreye alma çalışmalarında önemli yer tutar. Testte, enerjisi kesilmiş kabloya belirli bir seviyede, çok düşük frekanslı AC gerilim belirli süre boyunca uygulanır ve kablonun bu strese verdiği tepki değerlendirilir. Amaç, kablonun normal işletme geriliminden daha yüksek bir elektriksel stres altında güvenli davranıp davranmadığını görmek ve yalıtımdaki zayıf noktaları ortaya çıkarmaktır. VLF testi yalnızca kablo gövdesini değil; kablo başlıkları ve ek muf bölgeleri dahil tüm kablo sistemini ilgilendirir. Bu yönüyle orta gerilim kablo sistemlerinin sağlığını değerlendirmede yaygın olarak kullanılan pratik bir yöntemdir.

VLF testi, kablo sistemindeki yalıtım zayıflıklarını ortaya çıkarmaya, kabul ve devreye alma testlerini desteklemeye ve bakım kararlarına teknik veri sağlamaya yarar. Bir kablonun dışarıdan sağlam görünmesi, yalıtım yapısının tamamen sağlıklı olduğu anlamına gelmez; zamanla üretim kusurları, montaj hataları, su ağaçlanması, yaşlanma, ek muf zayıflıkları veya başlık problemleri oluşabilir. VLF testi, bu zayıf noktaların belirli bir elektriksel stres altında nasıl davrandığını görmeye yardımcı olur ve kablo sisteminin işletmeye uygun olup olmadığı hakkında teknik fikir verir. Yeni döşenmiş bir kabloda test çoğu zaman montajın ve aksesuarların uygunluğunu doğrulamak için yapılırken, işletmedeki yaşlı bir kabloda aynı test bakım veya kondisyon değerlendirme yaklaşımının parçası olabilir. Böylece test, kablonun belirli bir gerilime dayanıp dayanmadığını gösterir ve arıza oluşmadan önce zayıf bölgelerin fark edilmesine katkı sağlar. Bu yönüyle VLF testi, kablo sistemlerinin güvenli işletilmesi için değerli bilgi üreten bir yöntemdir.

VLF testi, enerjisi kesilmiş ve güvenli hale getirilmiş kablo sistemine belirli süre boyunca çok düşük frekanslı AC test gerilimi uygulanarak yapılır ve kablonun bu strese verdiği tepki değerlendirilir. Önce test edilecek kablo sisteminin enerjisi kesilir, güvenli şekilde izole edilir ve uygun test düzeni kurulur. Ardından kabloya belirli bir seviyede, çok düşük frekanslı AC gerilim uygulanır; bu gerilim belirli süre boyunca tutulur ve kablonun bu koşula nasıl tepki verdiği izlenir. Testin amacı, kablonun normal işletme geriliminden daha yüksek bir elektriksel stres altında güvenli davranıp davranmadığını görmek ve zayıf noktaları ortaya çıkarmaktır. Uygulanan test seviyesi, süre ve dalga şekli; kablo tipine, gerilim seviyesine, yaşına ve uygulama amacına göre belirlenmelidir. Gereğinden yüksek stres veya yanlış yöntem seçimi, özellikle yaşlı veya zaten zayıf durumda olan kablolarda istenmeyen sonuçlara yol açabilir. Bu nedenle test planı cihazın varlığına göre değil, kablonun gerçek durumuna göre kurulmalı ve güvenlik önlemleri titizlikle uygulanmalıdır.

VLF testi orta gerilim kablolarda tercih edilir; çünkü uzun kabloların kapasitif yapısı nedeniyle klasik güç frekanslı AC test sahada büyük ve ağır ekipman gerektirir, VLF yöntemi ise bunu daha düşük güç ihtiyacıyla daha pratik hale getirir. Uzun kablolarda 50 Hz veya 60 Hz AC test yapmak için çok büyük ve ağır test kaynakları gerekir; bu yaklaşım saha koşullarında çoğu zaman pratik değildir. VLF yöntemi ise çok daha düşük frekansta çalıştığı için, aynı kabloyu test etmek için gereken güç ihtiyacını ciddi biçimde azaltır. Böylece saha test ekipmanları daha taşınabilir, daha uygulanabilir ve daha pratik hale gelir. Bu avantaj özellikle yer altı kablo altyapısı bulunan dağıtım şebekelerinde, sanayi tesislerinde ve enerji üretim tesislerinde belirgindir. VLF testi, kabloyu işletmeye yakın bir AC karakterli gerilim altında değerlendirirken saha uygulanabilirliğini de koruduğu için, orta gerilim kablo testlerinde yaygın olarak tercih edilen bir yöntem haline gelmiştir. Bu sayede hem pratik hem de anlamlı bir yalıtım değerlendirmesi mümkün olur.

VLF testinde saha uygulamalarında en sık kullanılan değerlerden biri 0.1 Hz civarındadır; ancak kablo uzunluğuna ve sistem yapısına göre farklı düşük frekans seviyeleri de kullanılabilir. Bu frekans, klasik şebeke frekansına göre çok düşüktür, ancak kablo izolasyonunu AC karakterli bir gerilim altında değerlendirmeye yine de imkân verir. Bazı sistemlerde kablonun uzunluğuna ve kapasitesine bağlı olarak daha düşük frekanslarla da çalışma yapılabilir; çünkü çok uzun ve yüksek kapasiteli kablolarda test gerilimini istenen seviyede sağlayabilmek için frekansın düşürülmesi gerekebilir. Buradaki amaç, hem saha uygulanabilirliğini korumak hem de test gerilimini istenen seviyede sağlayabilmektir. Frekansın düşük olması, testin gerektirdiği güç ihtiyacını azaltarak daha taşınabilir ekipman kullanımını mümkün kılar. Bu nedenle VLF testinde frekans seçimi, cihazın kapasitesi ve test edilen kablonun özelliklerine göre belirlenir. Doğru frekans seçimi, hem uygulanabilir bir test hem de anlamlı bir yalıtım değerlendirmesi için önemlidir; bu da testin güvenilirliğini doğrudan etkiler.

Hayır, VLF testi ile DC hipot testi aynı şey değildir. DC hipot testte kabloya doğru akım gerilimi uygulanır; VLF testinde ise çok düşük frekansta da olsa alternatif gerilim uygulanır. Bu fark özellikle modern polimer yalıtımlı kablolarda önemlidir. Çünkü AC karakterli test, kablonun işletme koşuluna daha yakın bir elektrik alan dağılımı oluşturabilir; DC gerilim ise yalıtım içinde farklı bir alan ve yük dağılımı yaratır. Bu nedenle orta gerilim kablo testlerinde, özellikle XLPE ve benzeri polimer yalıtımlı kablolarda VLF yaklaşımı birçok saha uygulamasında DC’ye göre daha uygun bir değerlendirme yöntemi olarak öne çıkar. VLF, işletmeye daha yakın bir stres uygulayarak yalıtımın gerçek davranışını daha temsili biçimde görmeye yardımcı olur. İki yöntem farklı elektriksel karakterlere sahip olduğu için sonuçların yorumlanması da farklıdır. Bu yüzden hangi yöntemin kullanılacağı; kablo tipine, yalıtım malzemesine ve uygulama amacına göre belirlenmeli, iki test birbirinin yerine gelişigüzel kullanılmamalıdır.

Hayır, VLF testi ile 50 Hz AC test aynı değildir. Her ikisi de AC esaslı olsa da biri güç frekansında, diğeri çok düşük frekansta uygulanır. Güç frekanslı test teorik olarak daha doğrudan görünse de, uzun kablo sistemlerinde saha için çoğu zaman pratik değildir; çünkü kabloların kapasitif yapısı nedeniyle 50 Hz test yapmak çok büyük ve ağır test kaynakları gerektirir. VLF testinin önemli avantajı tam da burada ortaya çıkar: daha düşük güç ihtiyacıyla, daha taşınabilir bir sistem kullanarak saha testi yapmak mümkün olur. Böylece uzun kablo hatları yerinde ve pratik biçimde test edilebilir. VLF, çok düşük frekansta çalışmasına rağmen kabloyu AC karakterli bir gerilim altında değerlendirdiği için, işletme koşuluna yakın bir stres uygulayabilir. Bu yüzden saha koşullarında VLF testi, güç frekanslı AC teste göre çok daha uygulanabilir bir alternatif sunar. İki yöntem arasındaki seçim, testin amacına ve saha koşullarına göre yapılır; ancak orta gerilim kablo sahalarında VLF çoğu zaman daha pratiktir.

VLF testi en yaygın olarak orta gerilim kablolarda, kablo başlıklarında, ek muf bölgelerinde ve yer altı kablo sistemlerinde kullanılır. Özellikle XLPE ve benzeri yalıtımlı kablolar; devreye alma öncesi kabul testlerinde, onarım sonrası doğrulamalarda, bakım çalışmalarında ve bazı durumlarda kondisyon değerlendirme programlarında VLF yöntemiyle test edilebilir. Kablo başlıkları, ek muf bölgeleri ve kablo gövdesi bu test yaklaşımının kapsadığı ana alanlardır; bu nedenle VLF testi yalnızca kablonun kendisini değil, tüm kablo sistemini ilgilendirir. Başlık ve ek muf bölgeleri, kablo sisteminin en hassas noktalarından olduğu için bu bölgelerin de stres altında değerlendirilmesi önemlidir. VLF testi, saha uygulanabilirliği ve düşük güç ihtiyacı sayesinde, yer altı kablo altyapısı bulunan dağıtım şebekelerinde, sanayi tesislerinde ve enerji üretim tesislerinde yaygın olarak tercih edilir. Bu geniş kullanım alanı, VLF testini orta gerilim kablo sistemlerinin devreye alma ve bakım süreçlerinde önemli bir doğrulama aracı haline getirir. Doğru planlandığında, kablo sisteminin bütünü hakkında değerli bilgi sağlar.

VLF testi her zaman tek başına yeterli değildir; bazı uygulamalarda tan delta, kısmi deşarj veya başka teşhis yöntemleriyle birlikte kullanıldığında daha anlamlı sonuçlar verir. Sadece withstand mantığıyla yapılan bir VLF testi, kablonun belirli bir gerilime dayanıp dayanmadığını gösterir; ancak kablonun neden zayıfladığını veya zayıflığın hangi bölgede olabileceğini tek başına ayrıntılı biçimde anlatmayabilir. Bu noktada tan delta ve kısmi deşarj gibi ek tanı yöntemleri devreye girer; bunlar kablonun yaşlanma durumu ve yalıtımdaki zayıf bölgeler hakkında daha ayrıntılı bilgi sağlayabilir. Bu nedenle VLF testinin yeri, birçok durumda daha geniş bir kablo değerlendirme sürecinin içindedir. Withstand testi kabloyu belirli bir strese sokarak dayanımını doğrularken, teşhis yöntemleri kablonun genel sağlığını ve gelişmekte olan zayıflıkları ortaya koyar. İkisi birlikte kullanıldığında, hem dayanım hem de kondisyon açısından çok daha güvenilir bir değerlendirme elde edilir. Bu yüzden kritik kablo hatlarında VLF testinin, uygun teşhis yöntemleriyle desteklenmesi çoğu zaman daha doğru bir yaklaşımdır.

Hayır, VLF testi arıza yerini doğrudan bulmaz; VLF öncelikle yalıtım dayanımı ve kondisyon değerlendirmesi için kullanılır. Arıza yerinin doğrudan bulunması için farklı fault location, yani arıza yeri tespit yöntemleri gerekir. VLF testi, kablonun belirli bir elektriksel strese dayanıp dayanmadığını ve yalıtımının genel durumunu değerlendirmeye yöneliktir; bir kabloda zayıflık olduğunu gösterebilir, ancak bu zayıflığın tam konumunu haritalamaz. Arıza yerinin belirlenmesi için özel arıza yeri tespit teknikleri kullanılır. Yine de bazı sistemlerde VLF ekipmanı, kılıf testi veya diğer yardımcı fonksiyonlarla birlikte daha geniş bir saha teşhis altyapısının parçası olabilir; böylece hem yalıtım değerlendirmesi hem de arıza tespit süreçleri aynı ekipman ailesiyle desteklenebilir. Ancak bu ayrımı doğru yapmak önemlidir: VLF bir dayanım ve kondisyon testidir, doğrudan bir arıza yeri bulma yöntemi değildir. Bu iki işlevi birbirine karıştırmak, test sonuçlarının yanlış yorumlanmasına yol açabilir. Bu nedenle kablo çalışmalarında hangi amaçla hangi yöntemin kullanılacağı baştan doğru belirlenmelidir.
