Yüksek Gerilim Nedir, Kaç Volttan Başlar?

Türkiye’de yüksek gerilim eşiği, fazlar arası etkin değer, AG–OG–YG ayrımı, AC/DC farkı ve aynı güçte iletim kaybı örneği. Ölçüm ve güvenlik sınırları.

Mühendislik OdaklıSaha TecrübesiStandartları Esas Alan YaklaşımEnerji VerimliliğiHızlı TeklifTeknik DestekMesleki BelgelerÖlçüm & RaporlamaVeriyle İyileştirme

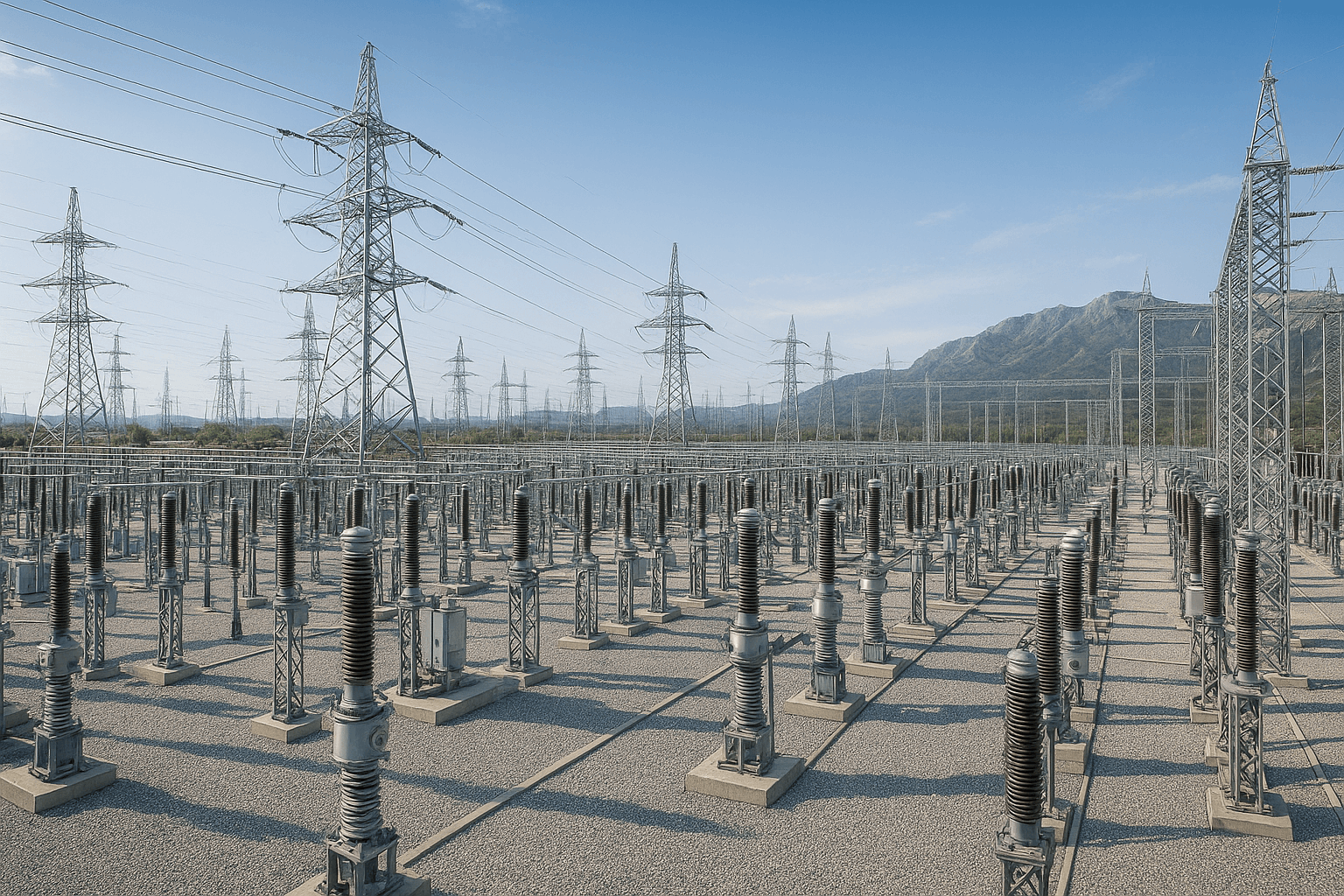

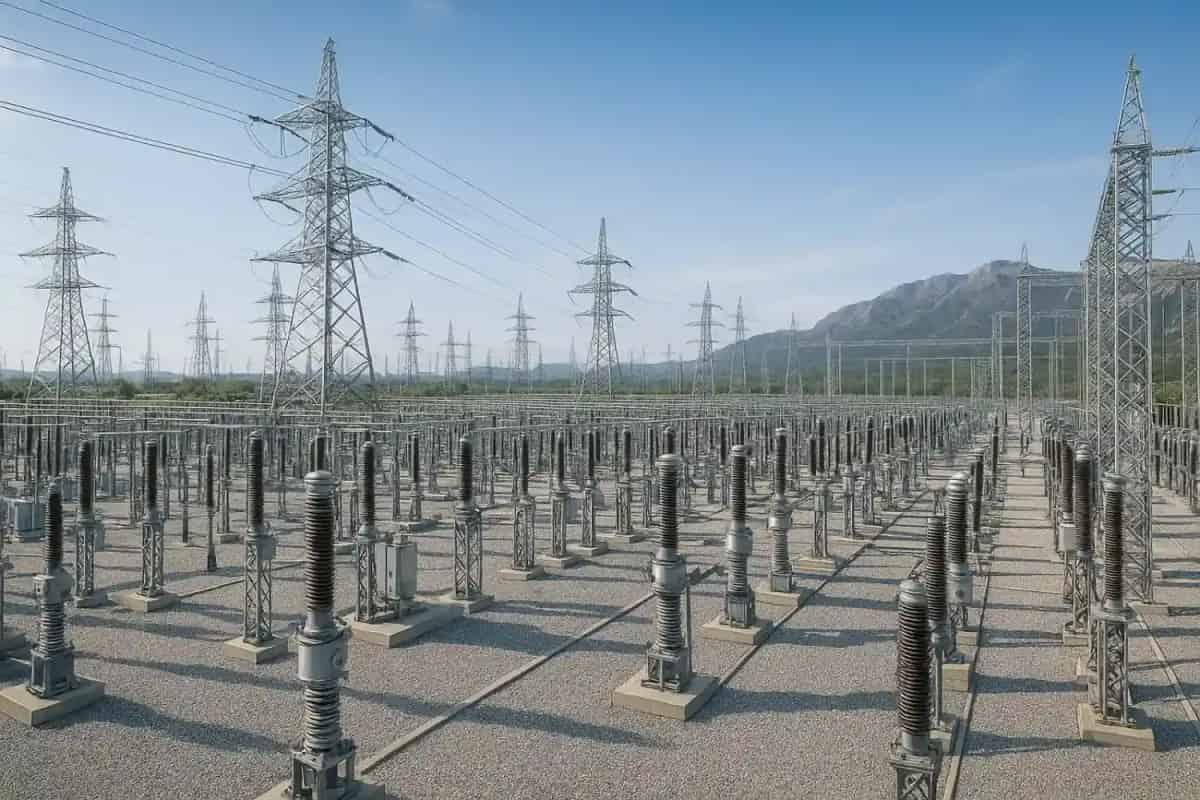

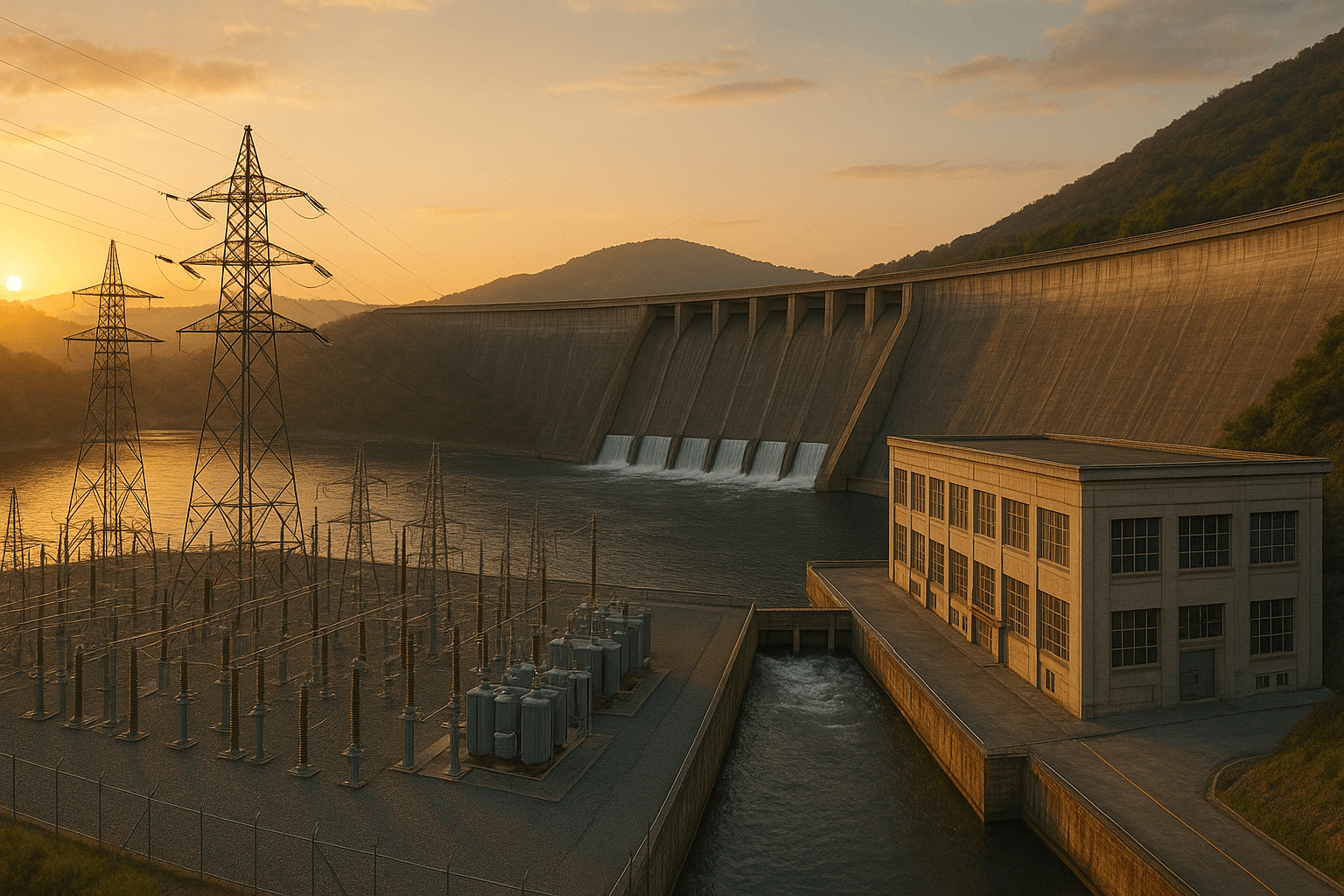

Açık şalt sahasında iletkenler, izolatörler ve çelik taşıyıcı yapılar.
Açık şalt sahasının genel görünümü. Fotoğraf, ekipmanın anma gerilimini veya bir ölçüm sonucunu göstermez.

Özet Başlıklar

  • Türkiye EKAT tanımında 1.000 V üzerindeki fazlar arası etkin gerilim
  • Şebeke gerilimi, ekipman anma değeri ve yalıtım dayanımı arasındaki fark
  • Sabit güç, güç faktörü ve hat direnciyle açıklanan I²R karşılaştırması
  • Gerilim ölçümü, yalıtım deneyi ve gerilimsizlik doğrulamasının ayrı amaçları

İçerik

Türkiye’de Elektrik Kuvvetli Akım Tesisleri Yönetmeliği (EKAT), etkin değeri 1.000 V’un üzerindeki fazlar arası gerilimi yüksek gerilim olarak tanımlar. Bu, AC sistemde hangi gerilim büyüklüğünün esas alındığını belirten bir mevzuat tanımıdır. Dağıtım tesisine günlük kullanımda “orta gerilim” denmesi bu tanımı ortadan kaldırmaz. Uluslararası bir katalogdaki HV/MV sınıfı veya bir DC sistemin sınırı ise kendi uygulama standardıyla birlikte okunmalıdır.

AG, OG ve YG neden farklı biçimlerde kullanılır?

Bir tesisi sınıflandırırken önce soruyu belirleyin: mevzuat kapsamı mı, şebekedeki görevi mi, yoksa satın alınacak ekipmanın sınıfı mı? Aynı tesise bu üç açıdan farklı tanımlar uygulanabilir. Örneğin 34,5 kV’luk bir dağıtım bağlantısının OG diye adlandırılması, onu EKAT’taki 1 kV üzeri gerilim tanımının dışında bırakmaz. Buna karşılık 36 kV ekipman sınıfı, hattın her an 36 kV ile işletildiğini göstermez.

Gerilim bilgisini bağlamıyla okuma
BağlamEsas alınan bilgiÇıkarılamayacak sonuç
EKAT AG/YG tanımıFazlar arası etkin değer; 1.000 V’a kadar AG, üzerinde YGDC’ye veya her ülkeye aynı eşik uygulanması
Dağıtımda OG ifadesiŞebeke uygulaması ve ilgili standardın kapsamı; örneğin 34,5 kV bağlantı“OG olduğu için YG tesis kuralları uygulanmaz” yorumu
İletim şebekesiGüncel Şebeke Yönetmeliği’ndeki 400, 154 ve 66 kV nominal seviyelerBu listenin bütün ülkeler için bir YG sınıflandırması olması
Ekipman seçimiAnma/en yüksek gerilim ve ilgili yalıtım seviyeleriEtiket değerinin sahada ölçülmüş çalışma gerilimi olması

400 kV nominal seviye ile eski belgelerdeki 380 kV ifadesi de tarih ve ekipman bağlamıyla ayrılmalıdır. EPDK’nın sunduğu güncel Şebeke Yönetmeliği, 380 kV kullanımını 400 kV nominal değer için 31 Aralık 2018’e kadar olan geçiş hükmünde belirtir. Bu bilgi, eski bir tesis veya ekipman etiketindeki 380 kV ifadesini kendiliğinden değiştirmez. Nominal değer, planlama sınırı ve normal işletme aralığı ayrı bilgilerdir.

Fazlar arası etkin değer ile AC/DC farkı

Fazlar arası gerilim iki faz arasındaki gerilimdir; faz-toprak veya faz-nötr değeriyle aynı kabul edilmez. Etkin değer (RMS), AC dalga biçiminin ilgili dirençteki ısıtma etkisini eşdeğer DC büyüklüğüyle ilişkilendirir. Sinüzoidal dalganın tepe değeri de RMS değerinden farklıdır. Bu nedenle ölçüm sonucunda bağlantı noktası, AC/DC seçimi, dalga biçimi ve raporlanan RMS/tepe bilgisi belirtilmelidir.

DC bir devredeki gerilim veya yüksek gerilim doğru akım (HVDC) iletimi için AC fazlar arası etkin değer tanımını doğrudan taşımayın. DC kutupları arasındaki değer, kutup-toprak değeri ve dalgalanma koşulları ilgili sistemin kendi tanımlarıdır. Elektrikli araçtaki “yüksek gerilim” sınıfı ile bir elektrik iletim tesisindeki sınıfın aynı kelimeyi kullanması, aynı ekipman veya çalışma yönteminin uygun olduğunu göstermez.

Yüksek gerilim iletim kaybını nasıl azaltır?

Aynı aktif güç, aynı faz düzeni ve aynı güç faktörü için gerilim arttıkça gereken hat akımı azalır. Dengeli, sinüzoidal üç fazlı AC’de etkin (RMS) fazlar arası gerilim ve hat akımı için ilişki P = √3 × Ufazlar arası × I × cosφ biçimindedir. Faz başına direnç R ve aynı akım koşulu için üç fazın toplam direnç kaybı Pkayıp = 3 × I² × R olur. Yükün sabit direnç olduğu farklı bir devrede gerilimi arttırmak aynı karşılaştırma değildir.

Kuramsal örnek: aynı güçte gerilimi iki katına çıkarma
Büyüklükİlk durumKarşılaştırılan durum
Aktif güç / güç faktörü / faz düzeniAynıAynı tutulur
Fazlar arası gerilimU2U
Hat akımıII/2
Faz başına dirençRR olarak aynı tutulur
Toplam I²R kaybı3I²R3(I/2)²R = ilk kaybın dörtte biri

Bu örnek bir saha ölçümü veya bütün sistem için tasarruf vaadi değildir. İletken sıcaklığı ve AC direnci, güç faktörü, kablo şarj akımı, korona, trafo ve varsa dönüştürücü kayıpları ayrıca değerlendirilir. Daha yüksek gerilim, seçilen iletken kesitinin veya toplam yatırım maliyetinin her durumda küçüleceği anlamına gelmez; yalıtım, mekanik yükler, işletme ve ekonomik tasarım birlikte belirleyicidir.

Anma gerilimi, yalıtım dayanımı ve ölçülen gerilim

Nominal şebeke gerilimi sistemi adlandırır. Ekipmanın anma gerilimi ve en yüksek gerilim değeri, kendi ürün standardında tanımlanan çalışma ve seçim büyüklükleridir. Güç frekanslı dayanım ve yıldırım darbe dayanımı ise belirtilen dalga biçimi, süre ve deney koşullarına bağlı farklı gerilimlerdir. Bir darbe dayanımının kV tepe değeri, sürekli işletme gerilimi veya evrensel bir bakım deney ayarı değildir.

Tesis değerlendirmesinde bu yüzden etiket/üretici belgesi, proje hesabı ve saha ölçümü ayrı kanıtlar olarak tutulur. Kısa devre dayanımı bir tasarım ve doğrulama özelliğidir; her bakım ziyaretinde tesis üzerinde gerçek kısa devre oluşturularak ölçülecek bir değer değildir. Hangi kontrol ve deneyin yapılacağı, ekipmanın türü ve durumuyla birlikte ilgili bakım veya kabul planında belirlenir.

Ölçüm, yalıtım deneyi ve gerilimsizlik kontrolü

Aynı gerilim kelimesini kullanan üç ayrı iş
İşAmaç ve kanıtSınır
VT/gerilim trafosu üzerinden ölçümTanımlı oran ve bağlantıyla ölçüm veya koruma sistemine gerilim bilgisi sağlamakSekonderde sıfır görülmesi tek başına çalışma noktasının gerilimsizliğini kanıtlamaz
Yalıtım / dayanım deneyiBelirli bir deneyin gerilim, süre, bağlantı ve kabul koşullarındaki sonucuYalıtım direnci, AC/DC dayanım ve darbe deneyleri birbirinin otomatik yerine geçmez
Gerilimsizliğin doğrulanmasıBelirlenen çalışma noktası için uygun donanım ve onaylı usulle ayrı güvenlik doğrulamasıGösterge, kapalı şalter veya bir başka noktadaki ölçüm tek başına çalışma izni oluşturmaz

Bu tablo bir manevra veya bağlantı talimatı vermez. Enerjili ölçüm ile gerilimsiz çalışma farklı planlanır; geri besleme, indüklenen gerilim, depolanmış enerji ve tekrar enerjilenme olasılığı değerlendirilir. Cihazın gerilim/kullanım sınıfı ile üretici talimatları ve yetkin personel gerekliliği, genel bir cihaz adıyla karşılanmış sayılmaz.

Elektrik çarpması, ark ve mesafeler

Elektrik çarpması vücuttan akım geçmesiyle, ark parlaması ise arkın açığa çıkardığı enerjiyle ilişkili tehlikelerdir; ısı, basınç, metal parçaları ve düşme gibi sonuçlar birlikte değerlendirilebilir. AG olarak sınıflandırılmak güvenli dokunma anlamına gelmez. Gerilim etiketi tek başına ark enerjisini, uygun kişisel koruyucu donanımı veya izin verilen çalışma mesafesini belirlemez.

İletken-bina açıklığı, direk tabanına olan uzaklık, çalışan yaklaşma sınırı ve elektrik/manyetik alan değerlendirmesi farklı incelemelerdir. Bir konut için yalnız “direğe kaç metre” sorusundan karar verilemez. Gerçek hat ve güzergâh bilgileriyle ilgili iletim veya dağıtım işletmecisinin koşulları incelenmelidir; tek bir mesafe, fotoğraf veya nominal gerilim üzerinden güvenlik onayı çıkarılamaz.

Tesis için hangi bilgileri hazırlamalısınız?

Bir sanayi tesisi için bağlantı gerilimi ve tek hat şeması, trafo/hücre bilgileri, ekipman etiketleri, önceki bakım ve test kayıtları ile yapılması istenen işin kapsamı birlikte değerlendirilir. YG işletme sorumluluğu teknik takip ve koordinasyon kapsamındadır; bakım uygulaması, periyodik kontrol ve testlerin kim tarafından hangi yetkiyle yapılacağı ayrıca tanımlanır. Raporun düzenlenmesi de tek başına yeniden enerjilendirme izni değildir.

Başvuru kaynakları

Türkiye’deki eşik için Elektrik Kuvvetli Akım Tesisleri Yönetmeliği, Madde 4; iletimde nominal gerilim ve 380/400 kV ayrımı için EPDK Elektrik Şebeke Yönetmeliği, Madde 5, Madde 8 ve Geçici Madde 10 esas alınır. Ekipmanın uygulanacak standardı ve üretici belgeleri, genel tanımdan ayrı kontrol edilmelidir.

İlgili Blog Yazıları

İlgili Hizmetler

Sıkça Sorulan Sorular

Yüksek gerilim nedir?

Türkiye EKAT tanımında, etkin değeri 1.000 V’un üzerindeki fazlar arası gerilimdir. Bu AC bağlamındaki tanımı, DC sistemlerin veya başka ülkelerdeki ekipman sınıflarının evrensel eşiği olarak kullanmayın.

Hangi gerilimler yüksek gerilim sayılır?

EKAT’ta fazlar arası etkin gerilim 1.000 V’a kadar AG, üzerinde YG olarak tanımlanır. Dağıtımda kullanılan OG adı aynı tesis için farklı bir uygulama terimidir; örneğin 34,5 kV bağlantının OG olarak anılması EKAT kapsamını kaldırmaz.

Yüksek gerilim kaç volttur?

Bu yazının Türkiye mevzuatı bağlamında eşik 1 kV’un üzeridir; tek bir sabit işletme gerilimi değildir. Gerilimin fazlar arası mı faz-toprak mı, AC etkin değer mi yoksa DC değeri mi olduğu da belirtilmelidir.

Yüksek gerilim neden tehlikelidir?

Elektrik çarpması ve arkın açığa çıkardığı enerji ağır yaralanmaya yol açabilir; doğrudan temasın olmaması riski ortadan kaldırmaz. Risk, gerilim yanında tesis, arıza ve çalışma koşullarına bağlıdır. AG sınıfı da güvenli dokunma anlamına gelmez.

YG ile OG ve AG arasındaki fark nedir?

AG/YG için Türkiye’deki mevzuat tanımı ile dağıtımda OG ve iletimde YG kullanımı farklı bağlamlardır. Nominal şebeke seviyesi, ekipmanın anma/en yüksek gerilimi ve yalıtım dayanım değeri de birbirinin yerine yazılmamalıdır.

Yüksek gerilim hattının zararları nelerdir?

Kontrolsüz yaklaşma, temas, ark, yangın ve mekanik tehlikeler değerlendirilmelidir. Hat-bina açıklığı, mesleki yaklaşma sınırı ve elektrik/manyetik alan incelemesi ayrı sorulardır; tek bir uzaklık veya fotoğraftan toplu güvenlik sonucu çıkarılamaz.

Yüksek gerilim hattı AC mi DC mi?

Elektrik iletim ve dağıtımında AC sistemler kullanılır; HVDC bağlantılar da vardır. Bir hattın AC/DC yapısı ve gerilimin hangi noktalar arasında tanımlandığı gerçek proje ve işletme bilgileriyle belirlenir. EKAT’ın AC etkin değer eşiği doğrudan DC tanımı değildir.

Yüksek gerilim nasıl ölçülür?

Ölçü trafosu üzerinden gerilim bilgisi almak, yüksek gerilim deneyi yapmak ve gerilimsizliği doğrulamak farklı işlerdir. Yetkin personel, işe uygun cihaz ve onaylı prosedür gerekir. VT sekonderinde sıfır görülmesi tek başına çalışma noktasının gerilimsiz olduğunu kanıtlamaz.

Yüksek gerilim direkleri eve ne kadar uzak olmalı?

Tek bir metre değeri verilemez. Direk tabanı yerine iletkenin konumu, sehim/salınımı, bina veya yapılacak iş ve ilgili iletim/dağıtım işletmecisinin koşulları değerlendirilir. Elektriksel açıklık ile alan maruziyeti ve çalışan yaklaşma sınırı ayrı incelemelerdir.
