Özet Başlıklar
- Hattın gerilim, yapı ve işletmeci kapsamını tanımlama
- Devriye bulguları ile ayrıntılı kondisyon değerlendirmesini ayırma
- Taşıyıcı, iletken, izolatör ve koruma teli durumunu birlikte kaydetme
- Termal, UV ve geometrik ölçümlerin koşullarını koruma
- Yetkili iş planı, önceliklendirme ve açık işleri raporlama
İçerik
Yüksek gerilim hattında test ve bakım, hattın bileşenlerini ve işletme koşullarını esas alan bir durum değerlendirmesidir. Devriye, termal gözlem, geometrik ölçüm ve ayrıntılı malzeme incelemesi aynı soruyu yanıtlamaz. Amaç, bulguları doğru konum ve koşullarla kaydetmek, daha ileri inceleme veya düzeltme gereksinimini belirlemektir; bakım bütün arızaları önleme garantisi değildir.
Hangi hat ve hangi iş kapsamı?

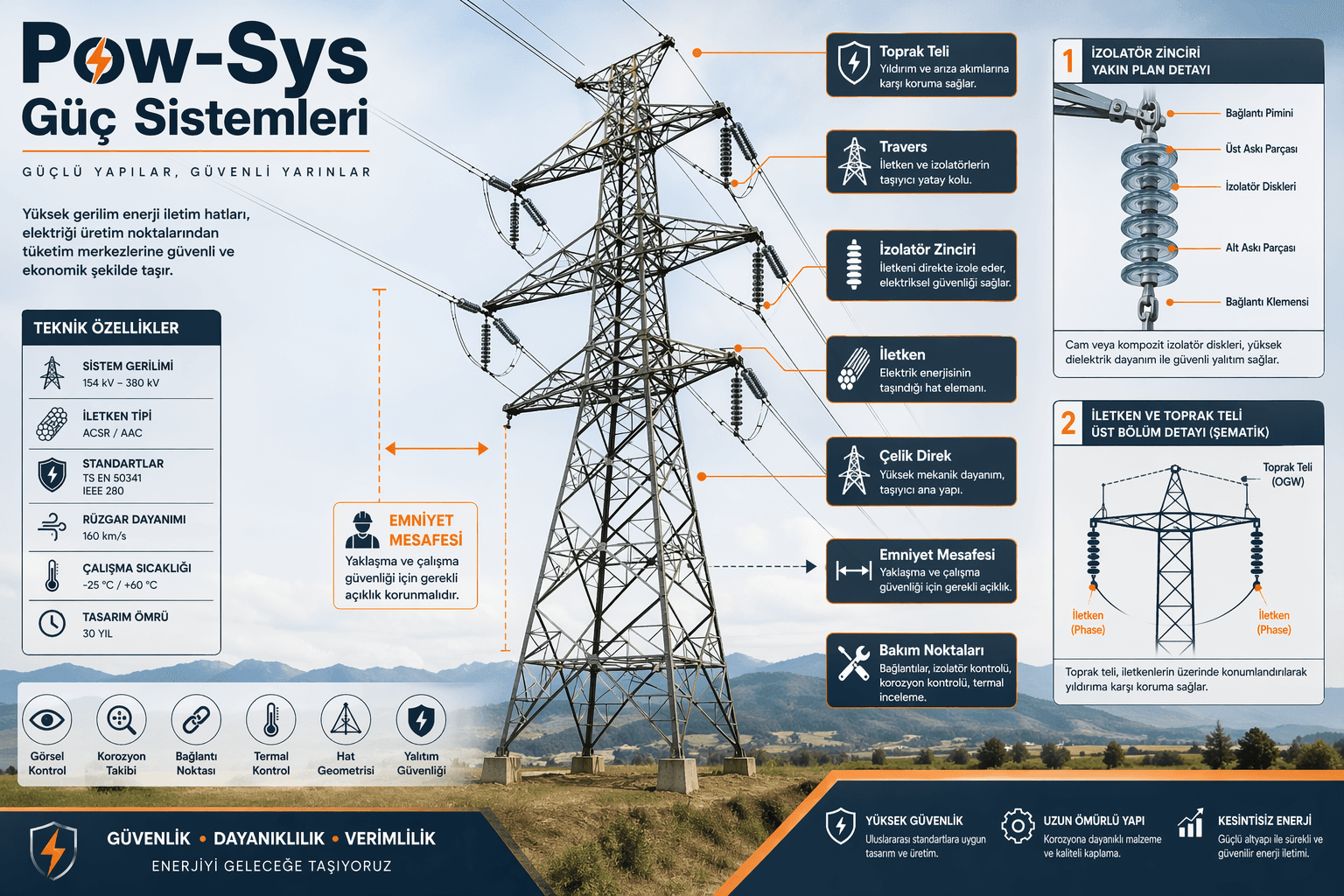

Bu sayfa esas olarak AC havai hatların direk/kule, iletken, izolatör, bağlantı donanımı ve koruma teli başlıklarını ele alır. Yeraltı kablosu testleri ayrı yöntem ve donanım kapsamıdır. Dağıtım hattı ile iletim hattının gerilimleri, yapıları ve işletmeci prosedürleri aynı kabul edilmez.
Hat kimliği, gerilim seviyesi, güzergâh, direk numaraları, iletken ve donanım tipi, onaylı proje ve geçmiş kayıtlar belirlenir. ETKB’nin Mart 2022 bakım belgesi 36 kV’a kadar olan tesisleri kapsar; bu kapsamın üstündeki iletim hatlarına tek başına prosedür veya kabul ölçütü oluşturmaz.
Gözlem ile fiziksel müdahaleyi ayırın
Yerden veya uygun bir uzaktan gözlem noktasından inceleme ile tırmanma, iletkene yaklaşma, ölçüm bağlantısı ve parça değiştirme farklı çalışma koşulları gerektirir. Elektriksel ve mekanik riskler, komşu devreler, endüksiyon, hava durumu, erişim ve kurtarma düzeni yetkili iş planında değerlendirilir.
Bir termal kamera, UV cihazı, drone veya yalıtımlı araç kullanılması kendi başına enerjili çalışma izni vermez. Kesinti, izolasyon, gerilim yokluğu doğrulaması ve çalışma topraklamasının kapsamı ilgili işletme sürecinde belirlenir. Bu rehber canlı hat çalışma veya manevra sırası tarif etmez.
Devriyenin gösterdiği ve açık bıraktığı durumlar
Devriyede direk ve temel çevresi, iletkenler, bağlantı donanımı, izolatörler, koruma teli, bitki yaklaşımı ve dış müdahale işaretleri kaydedilir. Fotoğrafın yönü, direk ve açıklık numarası, tarih ve görünürlüğü sınırlayan koşullar bulguyla birlikte tutulur. Görülemeyen veya erişilemeyen parça sağlam kabul edilmez.
Görsel inceleme bütün iç bozulmaları ortaya çıkarmaz. UK Power Networks’ün 2019–2020 hat değerlendirme projesi, görsel iletken değerlendirmesinin sınırını ve temsilî numunelerde mekanik, yapısal ve elektriksel test ihtiyacını tartışır. Bu işletmeci örneği Türkiye için devriye aralığı veya başka bir hattın ömür hesabı değildir.

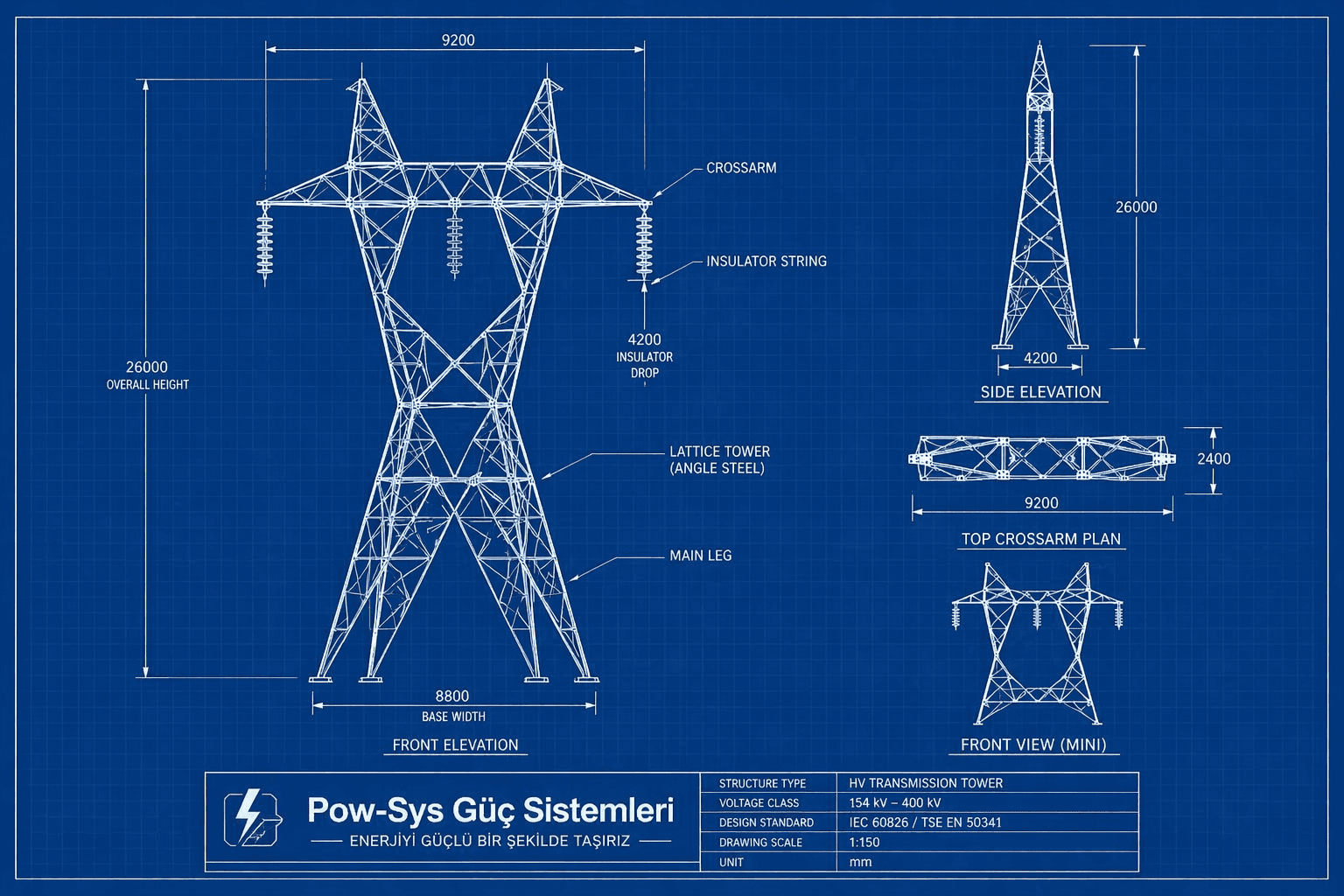

Direk, kule ve temel bulguları
Görülebilen taşıyıcı elemanlarda deformasyon, korozyon, eksik veya hasarlı bağlantı, darbe izi ve temel çevresinde erozyon ya da hareket belirtileri kaydedilir. Bu gözlemler yapısal yeterlilik hesabının yerini tutmaz. Şüpheli taşıyıcıya tırmanma veya bağlantıyı sahada rastgele sıkma kararı yalnız fotoğraftan verilmez.
Zemin değişimi, su birikimi, kazı ve üçüncü taraf faaliyetleri önceki kayıtlarla karşılaştırılır. Kusurun konumu ve ilerleme belirtisi yetkili yapısal ve işletme değerlendirmesine aktarılır. Onarım, parça değişimi ve bağlantı torku proje ve ilgili donanım talimatıyla belirlenir.
İletken, donanım ve izolatörler
İletkende kopuk tel, biçim bozukluğu, korozyon veya yanık izi; jumper, ek, askı/gergi takımı, ara tutucu ve titreşim sönümleyicide görünür hasar ve yer değiştirme araştırılır. Parça adı ve kurulu düzen bilinmeden tek montaj ölçüsü, gergi kuvveti veya tamir yöntemi seçilmez.
İzolatörün malzemesi ve yapısına göre kırık, çatlak, yüzey izi, kirlenme, fitting hasarı veya polimer gövdede erozyon gibi bulgular kaydedilir. Dış görünüş bütün elektriksel/mekanik dayanımı kanıtlamaz. Temizlik veya değiştirme üreticinin ve işletmecinin ilgili yöntemine bağlıdır; yıkama veya enerjili temizlik bu metinden türetilemez.
Koruma teli, OPGW ve topraklama
Koruma teli ve varsa OPGW’de görülebilen tel, ek ve bağlantı hasarları incelenir. OPGW’nin optik haberleşme işlevi, mekanik durumu ve yıldırım/arıza akımı görevi farklı değerlendirmelerdir. Dış yüzey fotoğrafı fiber iletimini veya bütün kısa devre dayanımını doğrulamaz.
Direk/kule topraklama bağlantısı, süreklilik ve gerekiyorsa seçilmiş topraklama ölçümleri ilgili plan içinde ele alınır. Ölçüm yöntemi, paralel yollar ve zemin koşulları sonucu etkiler. Tek bir ohm değeri bütün yıldırım performansının, adım/dokunma güvenliğinin veya hattın kabulünün karşılığı değildir; bağlantı ayırma işlemi genel ölçüm adımı olarak önerilmez.
Termal ve UV gözleminin yorum sınırı
Termal inceleme güvenli görüşteki yüzey sıcaklık örüntüsünü kaydeder. Yük, ortam, güneş, rüzgâr, yüzey özelliği ve görüş koşulları karşılaştırmayı etkiler. Anomali ileri incelemeye yön verir; gevşek bağlantı, direnç artışı veya kesin arıza nedeni tek görüntüyle ilan edilmez.
UV gözleminde algılanan korona/deşarj belirtisi cihazın yöntemi, görüş ve çevre koşullarıyla birlikte değerlendirilir. UV, termal ve görsel gözlemler birbirinin doğrudan ölçüm eşdeğeri değildir. Bu rehber bütün izolatörler veya bağlantılar için tek sıcaklık farkı, UV sayımı ya da kabul eşiği vermez.
| İnceleme | Kaydedilecek bilgi | Ek değerlendirme ihtiyacı |
|---|---|---|
| Devriye | Yer, bileşen, görülebilen kusur ve görüş sınırı | Gizli bozulma için seçilmiş ayrıntılı inceleme |
| Termal/UV gözlem | Cihaz, yük, çevre, görüş ve karşılaştırma koşulları | Neden doğrulaması ve işletmeci önceliklendirmesi |
| Sehim ve açıklık | Ölçüm geometrisi, hat durumu ve çevre | Onaylı proje, yük/sıcaklık durumu ve uygulanabilir mesafeler |
| Topraklama | Ölçüm yolu, yöntem ve zemin/bağlantı koşulları | İlgili tasarım ve güvenlik ölçütlerinin birlikte değerlendirilmesi |
Sehim, açıklık ve hat koridoru
Sehim ve açıklık, direğe olan uzaklıkla aynı şey değildir. İletken konumu sıcaklık, yükleme, rüzgâr ve diğer tasarım durumlarıyla değişebilir. Gözle görülen fark gerektiğinde uygun ölçümle doğrulanır; değerlendirme onaylı proje ve uygulanabilir kurallarla yapılır. Genel bir metre değeri bütün hatlar ve geçişler için verilmez.
Bitki örtüsü, yeni yapılar, araç/makine erişimi, yangın ve erozyon etkileri koridor kaydında yer alır. Budama veya kesim, elektriksel güvenlik, ilgili izinler, arazi hakları ve işletmeci koordinasyonuyla planlanır. Hat yakınında görülen bitkiye doğrudan müdahale bu rehberin önerisi değildir.
Önceliklendirme ve rapor kapanışı
Bulguların önem ve aciliyeti, hat durumu ve olası sonuçlarıyla yetkili işletmeci tarafından değerlendirilir. Aynı görünen kusur farklı tasarım ve koşullarda farklı öncelik taşıyabilir. Belirgin tehlike şüphesi yetkili işletme kanalına gecikmeden bildirilir; halka açık metinden sahada onarım veya yeniden enerjilendirme kararı çıkarılmaz.
Devriye aralığı ve seçilecek testler uygulanabilir işletmeci planı, çevre, olay geçmişi ve bulgularla belirlenir. Rapor, konumları ve gözlem/ölçüm koşullarını korur; tamamlanan iş ile açık incelemeleri ayırır. YG/OG test, bakım ve onarım, AG/OG/YG projelendirme ve danışmanlık ve YG işletme sorumluluğu kapsamları bu bilgilerle ayrıca görüşülebilir.
Kaynak kapsamı: UK Power Networks hat değerlendirme projesi bir işletmeci araştırmasıdır. ETKB-EYS-USLE-005 Rev.00 Mart 2022 belgesinin 36 kV’a kadar olan kapsamı, bütün iletim hatları için güncel bakım prosedürü olarak kullanılmamıştır.
İlgili Blog Yazıları
İlgili Hizmetler
Sıkça Sorulan Sorular
Bu rehber yeraltı yüksek gerilim kablolarını da kapsar mı?
Esas kapsam AC havai hattın taşıyıcı, iletken, izolatör ve donanım değerlendirmesidir. Yeraltı kablosunun test ve teşhisi ayrı yöntem ve ekipman gerektirir.
Yerden devriye bütün kusurları gösterir mi?
Hayır. Görünürlük ve erişim sınırları vardır; iletkenin iç bozulması veya bütün mekanik dayanımı dış görünüşten belirlenemez. Gerekirse ayrıntılı inceleme planlanır.
Termal anomali kesin gevşek bağlantı demek midir?
Tek başına değildir. Yük, çevre, yüzey ve görüş koşulları kaydedilir; olası nedenler uygun ek incelemeyle değerlendirilir.
UV inceleme temizlik veya değişim kararı için yeterli midir?
Tek bir UV kaydı bütün dayanımı veya kusurun nedenini vermez. Cihaz yöntemi, koşullar, ekipman tipi ve diğer bulgular birlikte değerlendirilir.
Kule topraklaması için tek bir ohm sınırı var mıdır?
Bu rehber böyle bir sınır vermez. Ölçüm yöntemi ve tasarımın gerektirdiği güvenlik/yıldırım değerlendirmesi birlikte ele alınır; bağlantı ayırma genel işlem olarak önerilmez.
Drone veya kamera kullanmak enerjili çalışma izni verir mi?
Hayır. Gözlem yöntemi yaklaşma, tırmanma, bağlantı kurma veya fiziksel müdahale yetkisi oluşturmaz. Bunlar onaylı iş planına ve işletme sürecine bağlıdır.
Sehim ve güvenlik mesafesi gözle onaylanabilir mi?
Görsel bulgu başlangıç olabilir; uygun geometri ölçümü, hat durumu, onaylı proje ve uygulanabilir koşullarla değerlendirme gerekir. Direğe uzaklık tek başına iletkene açıklık değildir.
Hat bakım aralığı ve rapor kapanışı nasıl belirlenir?
İşletmeci planı, çevre, olay geçmişi ve bulgular esas alınır. Tamamlanan iş ile açık incelemeler ayrı kaydedilir; tek devriye bütün hattın sağlığını veya kesintisiz çalışmayı garanti etmez.
