Ünite Koruma Rölesi Nedir, Koruma Bölgesi Nasıl Belirlenir?

Ünite (unit) koruma, önceden tanımlanmış bir elektriksel bölgenin içindeki ve dışındaki olayları ayırt etmeyi esas alan bir koruma ilkesidir. Akım diferansiyel örneğinde, bölge sınırlarındaki ilgili akımlar ortak referansa getirilip karşılaştırılır; bölge seçiciliği yalnız zaman/akım kademelendirmesiyle kurulmaz. Zaman/akım kademesiyle koordine edilen yerel aşırı akım işlevi, bir üretim ünitesine atanmış olduğu için kendiliğinden unit koruma olmaz. Bu yazı yaklaşımı jeneratör, yükseltici trafo ve bağlantıları üzerinden açıklar; “ünite koruma rölesi” tek bir kutu veya zorunlu tek bir birleşik zon anlamına gelmez.

Ünite, koruma bölgesi ve röle farklı kavramlardır

Tesisin üretim ünitesi işletmeyle ilgili bir ekipman grubudur; koruma bölgesi ise belirli bir koruma işlevinin değerlendirdiği elektriksel sınırdır. Bir üretim ünitesi birden fazla koruma bölgesi içerebilir. Aynı sayısal röle birden fazla işlev barındırabilir; aynı ekipman da ayrı cihazlarla oluşturulan koruma katmanlarına sahip olabilir.

Jeneratör ve trafo için bağımsız bölgeler, uygun tasarımda daha geniş bir genel diferansiyel bölge veya bunların birlikte kullanımı düşünülebilir. Seçim; bağlantılara, ölçü trafolarının konumuna, kesicilere ve koruma felsefesine bağlıdır. Daha geniş bölge, her ekipmana özgü korumanın yerine kendiliğinden geçmez.

Koruma sınırı tek hat şemasında nasıl okunur?

Diferansiyel işlevde bölgenin sınırını röleye bağlanan CT’lerin fiziksel konumları belirler. “Trafo korunuyor” demek yeterli değildir: bağlantı iletkeni, kablo, bara veya yardımcı çıkışın hangi CT sınırları arasında kaldığı görülmelidir. Kesici konumu ile ölçüm sınırının aynı yer olduğu varsayılmaz.

Komşu bölgeler arasındaki kapsama ve örtüşme onaylı çizimde gösterilmelidir. Bir elemanın hangi korumayla, hangi kesiciler üzerinden ayrılacağı açtırma matrisiyle birlikte okunur. Yedek koruma veya kesici arıza senaryosunda daha geniş bir bölümün açması gerekebilir; “daima yalnız arızalı ünite açar” sözü bu ayrıntıyı gizler.

Diferansiyel karar neden ham akım farkı değildir?

Diferansiyel koruma bölge sınırlarındaki akımları değerlendirir; ancak farklı oranlardaki ölçümleri doğrudan çıkarmak doğru bir açıklama değildir. CT ölçeklemesi, yön referansı, faz ilişkileri ve trafonun bağlantısından doğan kompanzasyon, kullanılan algoritmaya göre hesaba katılır. Çalışma ve frenleme ölçütleri röle modeliyle birlikte anlaşılmalıdır.

Normal yükte veya dış arızada görülen akım farkı tek başına iç arıza kanıtı değildir. CT doyumu, bağlantı hatası, yanlış oran veya yanlış kompanzasyon da ölçümü etkileyebilir. Korumanın duyarlılığı kadar dış arızada gereksiz açmayı önleyen kararlılığı da değerlendirilir. Bir olayın nedeni yalnız tek büyüklükten çıkarılmaz.

Trafo diferansiyel koruması, bu karşılaştırmanın önemli bir uygulamasıdır. Aynı 87 numarasını taşıyan jeneratör, trafo, bara veya başka bölge işlevlerinin ölçüleri ve güvenlik mantıkları aynı kabul edilmez. Bir üretici örneğinin eğrisi veya ayarı farklı röleye doğrudan taşınmaz.

CT ve VT ölçü zincirleri hangi işi yapar?

CT oranı ve polaritesi, faz sırası, giriş kanalının ataması, sekonder bağlantıları ve gerçek CT konumu birlikte doğrulanır. Röle ekranındaki doğru görünen bir değer, test sinyalinin uygulandığı noktanın önündeki bütün bağlantıları kanıtlamaz. Şema ile sahadaki tanımlama arasındaki uyuşmazlık ayrıca ele alınır.

Akım diferansiyel işlevinin temel karşılaştırması akım bilgisine dayanır. VT gereksinimi, gerilim, frekans, yön veya güç gibi etkin işlevlere göre belirlenir; her diferansiyel işlev mutlaka aynı VT girişlerini ister denemez. Jeneratör-trafo uygulamasında gerilim ve akım kanallarının rolleri ayrı yazılmalıdır.

Diğer işlevler ve blokajlar nasıl değerlendirilir?

Ters güç, negatif sıra, gerilim, frekans, aşırı uyartım ve toprak arızası gibi görevler uygulamaya göre ayrıca bulunabilir. Cihazda bir işlevin listelenmesi onun etkin, bağlanmış veya projeye uygun ayarlanmış olduğu anlamına gelmez. Görevler, ilgili ekipmanın verileri ve onaylı koruma çalışmasıyla seçilir.

İnrush güvenliği veya harmonik frenleme bulunan bir işlevde gerçek model mantığı esas alınır. Her manyetik geçici olayın bloklanması ya da bütün rölelerde aynı harmonik oranının kullanılması beklenmez. İzin verilen enerjileme senaryosu ile enerjileme sırasında oluşabilecek gerçek iç arıza aynı kabul edilmez.

Açtırma ve haberleşme zinciri nerede biter?

Rölenin karar vermesi, çıkış kontağı, ara röle, DC besleme, kesici açma devresi ve kesicinin gerçek hareketi farklı doğrulama noktalarıdır. Hangi yolların ilgili koruma tarafından başlatıldığı ve hangi kesicilerin hedeflendiği belirlenmelidir. Röle testi başarılı diye bütün bu zincirin denendiği söylenmez.

GOOSE kullanılıyorsa fiziksel ağ bağlantısı kadar yayıncı, abone, sinyal anlamı ve alıcı mantığı da önemlidir. Bir mesajın alındığını gösteren durum bilgisi tüm yedek yolları veya kesicinin arıza akımını kesmesini doğrulamaz. Ölçülen süre için başlangıç ve bitiş noktaları ile saat koşulları belirtilir.

Doğru kapsam için hangi belgeler gerekir?

Röle koordinasyonu değerlendirmesi; ana, yedek ve ekipmana özgü görevlerin birbirleriyle ilişkisini ele alır. Tek bir ürün adı veya örnek ayar dosyası tesis için seçim yapmak adına yeterli değildir. Eksik çizim, belirsiz CT konumu veya güncel olmayan ayar kaydı ilk değerlendirmede açıkça belirtilmelidir.

Tanımdan test ve bakım kapsamına geçiş

Ünite koruma rölelerinde test ve bakım, bu tasarımın hangi bölümünün doğrulanacağını belirleyerek başlar. Sekonder işlev testi, ölçü zincirinin daha geniş doğrulanması, açtırma yolu ve olay analizi birbirini tamamlar; aynı testin farklı adları değildir. Yeni devreye alma ile sınırlı bir bakım ziyaretinin kapsamı aynı olmayabilir.

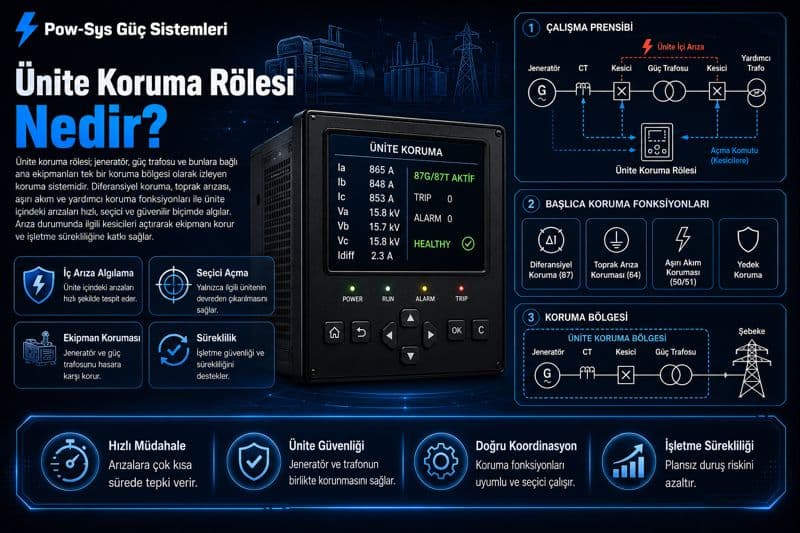

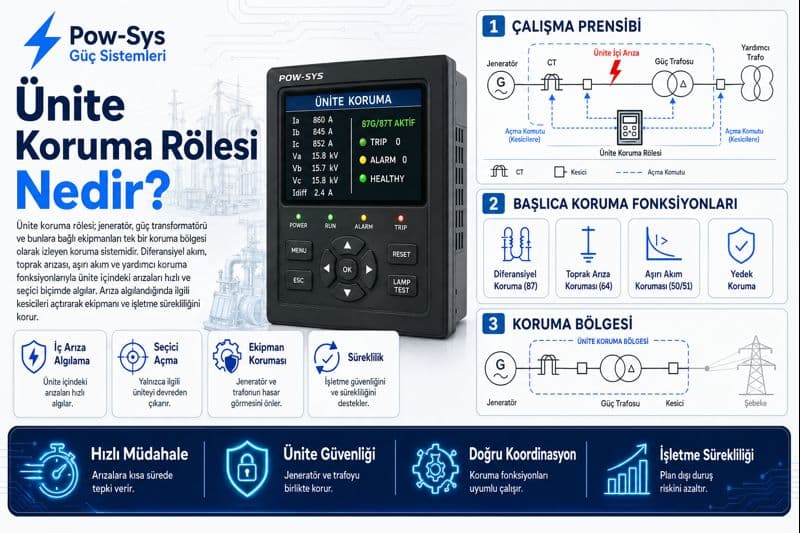

Bir teklif veya teknik görüşme için tek hat şeması, röle modeli, mevcut ayar dosyası ve inceleme nedenini paylaşmak yararlıdır. Uygulanabilir kontrol kapsamı, kesinti olanakları ve açık kalan işler bu bilgilerle netleştirilir. Genel diyagramlarımız kavramsal akışı gösterir; tesise ait zon veya test sonucu olarak okunmamalıdır.
