Özet Başlıklar
- Bara diferansiyel koruma (87B), CT'lerle tanımlanan bölgedeki akımları karşılaştırır; kesici arıza koruması (50BF) başarısız arıza temizlemeye karşı yedek açtırma mantığıdır.
- İki işlev ayrı cihazlarda veya aynı sayısal rölede bulunabilir; donanım görünümü etkin işlevleri göstermez.
- CT oranı/polaritesi, doyması, bölge ataması ve geçerli saha konum bilgisi doğru yorumun temelidir.
- BF başlatma, akım/konum denetimi, reset, retrip ve yedek trip farklı olaylardır; zaman ve hedefler tesise özgüdür.
- Check zone, end zone ve haberleşme özellikleri kurulu mimariye bağlıdır; hiçbiri bütün arızalara karşı garanti değildir.
İçerik

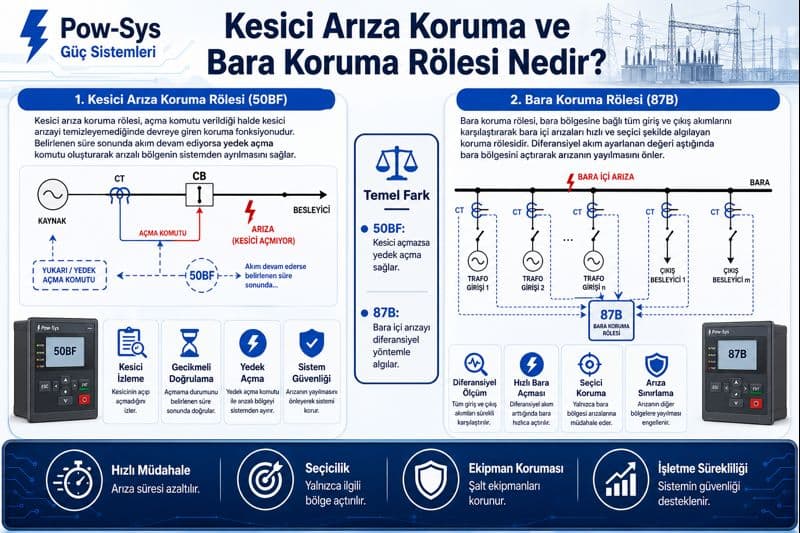

Kesici arıza koruması ile bara koruması birbirini tamamlayan fakat farklı sorulara cevap veren işlevlerdir. Bara diferansiyel koruma, CT'lerin belirlediği bölgede iç arıza olup olmadığını değerlendirir. Kesici arıza koruması, açtırma başlatıldıktan sonra ilgili kesicinin arıza akımını beklenen şekilde temizleyemediği duruma karşı tanımlı yedek işlemi yürütür. İşlevler ayrı rölelerde veya aynı cihaz içinde bulunabilir; tek bir özel röle yapısı olmak zorunda değildir.
87B, 50BF ve genel yedek koruma nasıl ayrılır?
| İşlev | Temel soru / girdi | Beklenen karar | Sınır |
|---|---|---|---|
| Bara diferansiyel, 87B | Tanımlı bölgenin ortak referanstaki CT akımları; varsa saha durumları | İç arıza koşulunda projedeki ilgili kesicilere açtırma | Ölçülen farkın tamamı gerçek bara arızası değildir |
| Kesici arıza, 50BF | BF başlatma ve kurulu mantığa göre akım/konum/zaman denetimi | Gerekiyorsa retrip ve tanımlı yedek açtırma | Açık yardımcı kontak, akımın kesildiğini tek başına kanıtlamaz |
| Genel aşırı akım / uzak yedek | Akım veya ilgili başka koruma büyüklüğü ve koordinasyon | Kapsamındaki arıza için yedek açtırma | İlgili kesiciye özel BF mantığıyla aynı işlev ve kapsam değildir |
Bara arızasında birden fazla kaynaktan yüksek akım gelebilir; seçicilik ve yeterli temizleme süresi ekipman hasarını sınırlamak açısından önemlidir. Ancak bütün sahalarda aynı gecikme, aynı açtırma listesi veya aynı yedekleme yöntemi kullanılmaz. Hız, hassasiyet ve gereksiz açmaya karşı kararlılık onaylı sistem tasarımında birlikte ele alınır.
Bara diferansiyel akımı nasıl yorumlanır?
CT akımları, doğru polarite ve oranla ortak bir referansa getirilip tanımlı bölge için karşılaştırılır. Normal yükte ve bölge dışı arızada ideal akım dengesi korunur. İç arızada bu denge bozulabilir. Bununla birlikte CT doyması, oran/polarite hatası, ölçü devresi kusuru veya yanlış bölge ataması da görünür diferansiyel akım oluşturabilir. Her farkın iç arıza sayılması doğru değildir.
Düşük empedanslı sayısal ve yüksek empedanslı bara koruma düzenleri aynı CT/devre koşullarına veya karakteristiğe sahip değildir. Kararlılık, ilgili mimarinin CT gereksinimleri, ölçüm denetimi ve koruma algoritmasıyla değerlendirilir. Bir modelin frenleme formülü, CT şartı veya pickup değeri bütün rölelere taşınamaz. CT sekonder zincirinin güvenliği ve doğruluğu, röle yazılımındaki ayar kadar önemlidir.
| Varsayımsal durum | Aynı primer referansındaki işaretli akımlar | Ne anlatır? |
|---|---|---|
| İdeal geçiş akımı | +10 A ve −10 A; toplam 0 A | Tanımlı bölgeye giren/çıkan akım dengesi |
| İç arızalı ideal örnek | +10 A ve +6 A; toplam +16 A | Seçilen sınırda dengelenmeyen akım; örneğin varsayımları içinde |
| Dış arızada bir CT'nin doyması | Ölçülen sekonderler ideal dengeyi yansıtmayabilir | Görünür fark, tek başına gerçek iç arıza kanıtı değildir |
Zone, dinamik seçim ve check zone ne anlama gelir?
Koruma bölgesinin elektriksel sınırı CT konumlarıyla ilişkilidir. Çift bara, kuplaj veya transfer düzeninde hangi fiderin hangi bölgeye dahil olduğu değişebilir. Dinamik bölge seçimi kullanılan sistemlerde ayırıcı/kesici durumlarının, geçiş hallerinin ve geçersiz veya çelişkili bilgilerin nasıl ele alındığı tanımlanır. Her yüksek empedanslı veya sabit düzen aynı dinamik saha kopyasına sahip değildir.
Check zone bulunan mimaride daha geniş bir akım karşılaştırması, seçici bölgenin kararını belirli koşullarda denetleyebilir. Bu, bazı konum seçimi hatalarına karşı ek güvenlik sağlayabilir; tüm CT hatalarından veya ortak ölçüm kusurlarından bağımsız ikinci bir fiziksel kanıt değildir. Bir ayırıcının yardımcı kontağının değişmesi bütün primer kutupların gerçekten hareket ettiğini göstermez. Transfer/birleşik bara durumlarında check zone davranışı ayrıca tasarıma bağlıdır.
CT ile kesici arasındaki bölüm neden önemlidir?
CT ile kesicinin fiziksel sıralaması, arıza akımının hangi bölge tarafından görüleceğini ve kesici açıldıktan sonra hangi kaynağın beslemeye devam edebileceğini etkiler. End zone veya kör bölge olarak anılan sorunlar bu yerleşimle ilişkilidir. Bir CT'nin varlığı, bütün bölümün her durumda seçici biçimde ayrılacağını garanti etmez.
Kuplajdaki örtüşen bölgeler, iki CT düzeni veya uzak açtırma çözümleri ancak gerçek tek hat, kesici/CT yerleşimi ve akım kaynaklarıyla değerlendirilir. Bazı tasarımlarda birden çok bölgenin açması gerekli olabilir; bazılarında ayrı gecikmeli seçici mantık bulunur. 'İki CT varsa yalnız bir bara açar' veya 'her BF bütün komşuları açtırır' gibi evrensel sonuç çıkarılamaz.
Kesici arıza koruması neyi denetler?
BF mantığının başlangıcı, koruma başlatması veya açtırma komutuyla ilişkilidir; zamanlayıcının hangi şartta başladığı model ve projeye göre değişir. Bazı düzenlerde başlatma ile akım birlikte zamanlayıcıyı koşullandırır; bazılarında başlatma zamanlayıcıyı çalıştırır ve son çıkış ayrıca denetlenir. Akım, yardımcı konum ve başka izinler aynı şekilde veya her arıza türünde kullanılmak zorunda değildir.
Başlatmanın düşmesi, akım denetleyicisinin bırakması ve zamanlayıcının sıfırlanması ayrı incelenir. CT kaynaklı sönümlenen sekonder akım, algılayıcı resetini etkileyebilir. Düşük akımlı veya kaynak akımı sınırlı durumlarda yalnız akım denetimi yeterli olmayabilir; alternatif mantık mühendislik tasarımına bağlıdır. Yardımcı kontak bilgisi, primer akımın kesildiğine veya güvenli izolasyona tek başına kanıt değildir.
Kesici mekanik olarak hareket etmiş olsa bile arıza akımını kesemeyebilir. Bu nedenle BF yalnız 'kesici açmadı' diye anlatılmaz; 'beklenen arıza temizlemesi gerçekleşmedi' ayrımı korunur. Açtırma bobini, DC besleme, ara röle, kablolama ve kesicinin kesme işlevi farklı bağımlılıklardır; rölede trip LED'i yanması bunların tümünü doğrulamaz.
Retrip, yedek trip ve süre hangi uçlar arasında tanımlanır?
Retrip, kurulu mantığa göre aynı kesiciye yeniden açtırma komutu verilmesidir. Yedek trip ise başarısız temizleme durumunda onaylı matristeki başka kesici veya uzak uca gönderilen komuttur. Retripin bulunması, ayrı bobine gitmesi, gecikmesi ve yedek hedefler evrensel değildir. İki komutun üretilmesi, ilgili kesicilerin fiziksel olarak arızayı temizlediği anlamına da gelmez.
| Olay | Tanımlanacak referans | Tek başına göstermediği |
|---|---|---|
| BF başlangıcı | Hangi başlatma/denetim sinyali, hangi anda? | İlk arıza anı ile mutlaka aynı zaman değildir |
| Retrip veya yedek çıkış | İç karar, fiziksel kontak ya da haberleşme çıkışı? | Kesicinin mekanik hareketi veya akımın sönmesi değildir |
| Fiziksel temizleme | İlgili kesiciler ve gerçek akım kesilme ucu | Yalnız BF zamanlayıcı ayarından hesaplanan garanti değildir |
Süre seçimi normal kesici performansı, akım algılayıcısının reseti, yardımcı yollar, yedek kesicilerin davranışı ve sistem kararlılığıyla koordine edilir. Tek bir milisaniye değeri veya kaynakta sunulan çevrim hesabı bütün tesise önerilemez. Yerel BF ile uzak yedek de aynı kapsamı taşımaz; uzak yedekte kaynak/topoloji, ara besleme, arıza direnci, yüklenebilirlik ve haberleşme bağımlılıkları farklıdır.
İki işlev birlikte neden değerlendirilir?

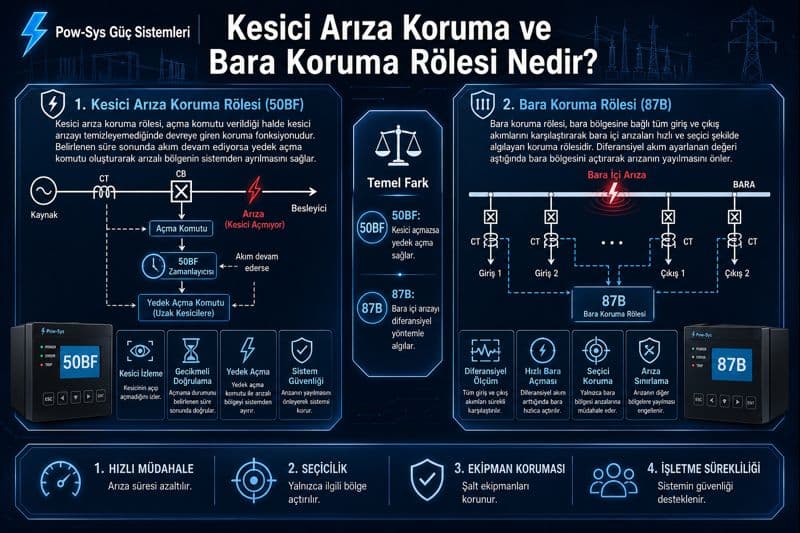

Varsayımsal bir bara iç arızasında 87B ilgili kesicilere açtırma verir; bunlardan biri akımı kesemezse arıza bir kaynaktan beslenmeye devam edebilir. 50BF, kendi başlatma ve denetim şartları sürüyorsa tanımlı yedek işlemi yürütür. Bu örnek, iki farklı işlevin ilişkisini anlatır; gerçek olay kaydı, başarılı test veya bütün sahadaki korumanın yeterliliği iddiası değildir.
Bara düzeni, yeni fider, CT değişikliği, kaynak yapısı veya açtırma matrisi değiştiğinde ilgili tasarım ve test kapsamı yeniden değerlendirilir. Olay kayıtları, osilografi, durum bilgileri, DC ve haberleşme denetimleri bu incelemeyi destekleyebilir. Çift röle, iki bobin veya iki kanal bulunması ortak hata olasılıklarını otomatik olarak ortadan kaldırmaz. Kesici arıza koruma ve bara koruma rölelerinde test ve bakım konusu bu işlevlerin seçilmiş doğrulama uçlarını ayrıca ele alır.
Teknik kaynakların sınırı
ENTSO-E'nin 4 Aralık 2019 tarihli bara koruma raporu farklı mimarileri ve işletme uygulamalarını karşılaştırır. SEL tarafından barındırılan 2025 tarihli yerel ve uzak kesici arıza koruması vaka çalışması, iki işletmenin farklı mantık ve yedekleme yaklaşımlarını ele alır. Bu tarihli kaynakların örnek ayarları, süreleri ve işletme tercihleri Türkiye'de güncel zorunlu kural, bütün cihazlar için reçete veya garanti olarak kullanılmaz.
İlgili Blog Yazıları
- Kesici Arıza Koruma ve Bara Koruma Rölelerinde Yapılması Gereken Test ve Bakımlar Nelerdir?
- Aşırı Akım ve Toprak Koruma Rölesi Nedir? Ne İşe Yarar, Nasıl Çalışır ve Hangi Amaçla Kullanılır?
- Trafo diferansiyel koruma rölesi: 87T mantığı ve sınırları
- Ünite Koruma Rölesi Nedir, Koruma Bölgesi Nasıl Belirlenir?
İlgili Hizmetler
Sıkça Sorulan Sorular
Kesici arıza koruma ve bara koruma rölesi nedir?
87B, CT'lerle tanımlanan bara bölgesindeki akım dengesini değerlendiren diferansiyel korumadır. 50BF, başlatılan açtırma sonrasında arıza temizlemesi başarısız olduğunda tanımlı yedek işlemi yürütür. Ayrı cihazlarda veya aynı rölede bulunabilirler; iki işlevin amacı ve sınırı farklıdır.
Bara koruma rölesi ne işe yarar?
Tanımlı bara bölgesindeki iç arızayı, ilgili CT ve mantık koşullarıyla seçici olarak algılayıp onaylı hedeflere açtırma verir. Görünür diferansiyel akım CT doyması veya devre hatasından da doğabilir. Her fark iç arıza değildir; bütün hasar ve kesintilerin önleneceği garanti edilemez.
Kesici arıza koruması ne işe yarar?
Kesicinin beklenen arıza temizlemesini gerçekleştiremediği durumda, kurulu başlatma/denetim/zaman şartlarına göre retrip veya yedek açtırma sağlar. Kesici hareket etmiş fakat akımı kesememiş olabilir. Hangi komutun hangi kesiciye gideceği gerçek saha matrisiyle belirlenir.
Bara koruması nasıl çalışır?
Ortak polarite ve oran referansındaki CT akımları tanımlı bölgede karşılaştırılır. İç arıza koşulu, mimariye özgü kararlılık ve denetimlerle değerlendirilir. Doyma, ölçü devresi sorunu ve yanlış bölge ataması da fark oluşturabileceğinden yalnız ham toplam yeterli değildir.
Kesici arıza koruması nasıl çalışır?
BF başlatma, akım/konum denetimi, zamanlayıcı ve reset koşulları kurulu projeye göre çalışır. Şartlar sürerse tanımlı retrip veya yedek trip oluşabilir. Yardımcı kontak açık bilgisi tek başına primer akımın kesildiğini göstermez; bütün düzenler aynı mantığı kullanmaz.
Bara zone seçimi neden önemlidir?
Doğru CT/fiderin doğru bara bölgesine dahil edilmesi seçiciliği belirler. Dinamik seçim kullanılan düzende geçiş ve geçersiz durum bilgileri de yönetilmelidir. CT-kesici yerleşimi, kuplaj ve kaynaklar gerçek tek hatla değerlendirilir; her mimari aynı bölge seçim yöntemini kullanmaz.
Check zone ne işe yarar?
Kurulu mimaride daha geniş bir akım karşılaştırmasıyla bazı bölge seçimi hatalarına karşı ek denetim sağlayabilir. Her sistemde bulunmak zorunda değildir; tüm CT/devre veya ortak ölçüm hatalarını dışlamaz. Transfer ve birleşik bara koşullarındaki uygulanışı tasarıma bağlıdır.
Kesici arıza koruması ile aşırı akım yedeği aynı şey midir?
Hayır. BF ilgili kesicinin başarısız temizlemesine yönelik başlatma ve denetim mantığıdır; genel aşırı akım veya uzak yedek farklı ölçüm ve koordinasyon kapsamına sahiptir. Hangisinin ne kadar hızlı veya hangi arızada etkili olacağı sistem tasarımına bağlıdır.
Bu korumalar nerelerde kullanılır?
OG/YG trafo merkezleri, çok fiderli, kuplajlı veya çok baralı şalt tesisleri gibi uygulamalarda ihtiyaca göre kullanılır. Gereklilik ve mimari gerçek kısa devre/topoloji/işletme çalışmasıyla belirlenir. Her tesiste aynı fonksiyon, gecikme veya kesici listesi zorunlu kabul edilmez.
Neden bu iki koruma birlikte düşünülür?
87B bara arızası için açtırma kararı verir; açması gereken bir kesici akımı kesemezse arıza devam edebilir. 50BF bu başarısız temizleme için tanımlı yedek yolu sağlar. İlişkinin yeterliliği, ortak DC/ölçüm/haberleşme bağımlılıkları ve gerçek test kapsamıyla değerlendirilir.
