Trafo diferansiyel koruma rölesi: 87T mantığı ve sınırları

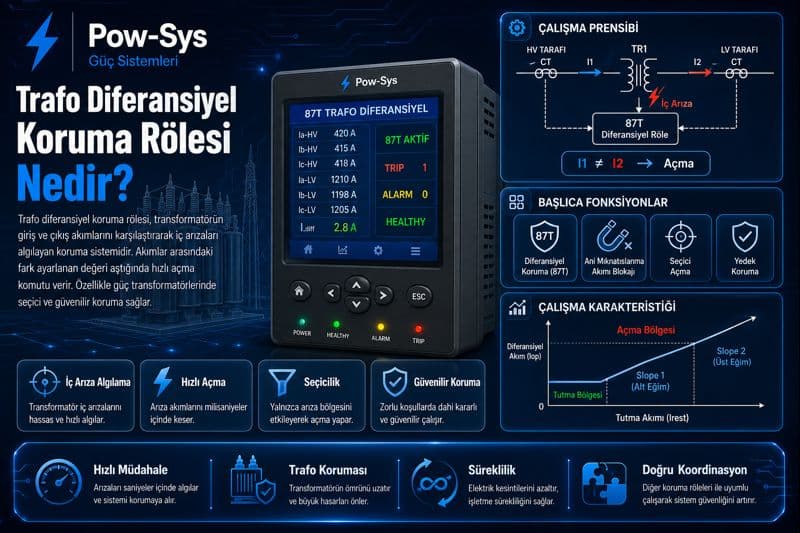

Trafo diferansiyel koruma rölesi, transformatörün akım trafolarıyla sınırlandırılan bölgesine giren ve çıkan akımları ortak bir referansa dönüştürerek karşılaştırır. ANSI 87T, bu transformatör diferansiyel koruma işlevini belirtir. Amaç, bölge içindeki arızanın oluşturduğu farkı belirleyip projede tanımlanan açma mantığını başlatmaktır; iki tarafta okunan ham amper değerlerinin farklı olması tek başına arıza kararı değildir.

Röle yalnız bir akım farkı ölçmez. Normal dönüşüm oranını ve bağlantı grubunu hesaba katarken CT hataları, kademe değişimi, dış arıza sırasında CT doyması ve ilk enerjilendirme akımı nedeniyle gereksiz açmayı önlemeye çalışır. Bu güvenlik ile gerçek iç arızaya duyarlılık birlikte değerlendirilir. Aynı cihazda başka koruma işlevleri bulunması, hepsinin etkin veya doğru yapılandırılmış olduğunu göstermez.

Bölgenin sınırı trafo etiketine veya hücre kapısına göre değil, diferansiyel şemaya giren CT ölçüm noktalarına göre çizilir. CT ile trafo arasındaki kablo veya bara parçası da bu sınırın içinde kalabilir. Açma kararı verildiğinde bölgeyi besleyebilen bütün yolların hangi kesicilerle ayrılacağı ayrıca tanımlanır.

Üç sargılı trafoda ya da yüklü tersiyer bulunan bir düzende, akım taşıyan bütün ilgili terminallerin katkısı hesaba katılmalıdır. Yalnız yüksek ve alçak gerilim akımlarını seçip üçüncü terminali yok saymak geçerli bir denge modeli oluşturmaz. Dışarıya akım vermeyen gömülü delta sargısı ile yük besleyen tersiyer de aynı durum değildir; terminal ölçümleri her sargı içi arızayı aynı duyarlılıkla göstermez.

CT polaritesi, faz sırası, sekonder bağlantılar ve röledeki giriş-terminal eşlemesi birlikte doğrulanır. Bağlantı grubu için gereken faz kaydırma ve sıfır bileşen işlemi, seçilen rölenin referans yönü ve yazılımına göre uygulanır. Başka bir modelin kompanzasyon matrisi doğrudan kopyalanamaz. SEL’in transformatör kısa devre koruması çalışması bu ilişkiyi fiziksel PDF sayfaları 4–7 ve 11–14’te ayrıntılandırır.

Varsayımsal, dengeli üç fazlı 20 MVA, 66/11 kV bir trafo düşünelim. Anma hat akımı, hatlar arası gerilim kullanılarak I = 1000 × S(MVA) / [√3 × U(kV)] ile bulunur. Yüksek gerilim tarafında 200/1 A, alçak gerilim tarafında 1200/1 A CT seçildiğini varsayalım. Buradaki oranlar yalnız hesabı göstermek içindir.

İki ideal sekonder büyüklüğü böylece eşit çıkar; fakat bu sonuç fazörlerin doğrudan birbirinden çıkarılabileceği anlamına gelmez. Bağlantı grubunun faz açısı, CT yönleri, rölenin ortak akım tabanı ve gerekiyorsa sıfır bileşen kompanzasyonu hâlâ uygulanmalıdır. Mıknatıslanma akımı, kayıplar, CT hatası ve OLTC konumu da bu ideal hesapta yoktur. Tablo bir CT yeterlilik incelemesi veya nihai röle ayarı değildir.

Çalıştırma büyüklüğü, ilgili terminallerin kompanzasyon uygulanmış akım fazörlerinin toplamından elde edilir. Kavramsal olarak Iop = |Σ Ikomp| yazılabilir. Polarite ve yönler bu toplamın içindedir. Bu nedenle yalnız iki akımın RMS büyüklükleri arasındaki farkı almak, bütün 87T uygulamalarını açıklamaz.

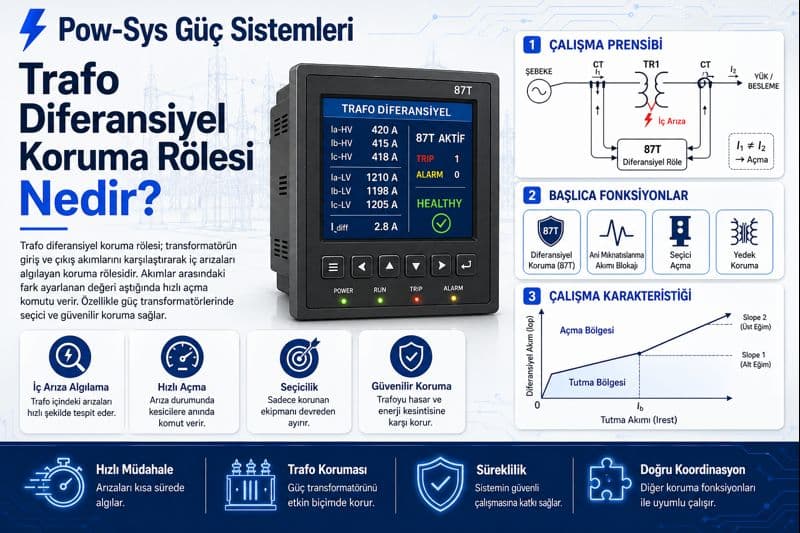

Yüzde diferansiyel veya bias karakteristiği, geçen akım arttıkça belirli ölçüm uyuşmazlıklarına karşı daha fazla tutuculuk sağlar. Röle minimum çalışma eşiğini ve eğimli bölgeleri kendi tanımına göre değerlendirir. Tutucu akım bazı algoritmalarda akım büyüklüklerinin toplamından, bazılarında ortalama veya en büyük katkıdan türetilir. Aynı eğim yüzdesi, farklı bir tutucu akım tanımında aynı karakteristik değildir.

Bölge dışı kısa devrede primer tarafta akım dengesi sürerken CT’lerden biri doyarsa rölenin gördüğü sekonder akımlar bozulabilir ve yalancı fark oluşabilir. Değerlendirme yalnız CT oranına dayanmaz: koruma sınıfı ve karakteristiği, sargı direnci, sekonder kablo ve röle yükü, arıza akımı, X/R ve remanans birlikte önem taşır. Eğim artırmak bütün CT sorunlarını çözmez; iç arızaya duyarlılık da incelenir.

İlk enerjilendirme akımı veya inrush, mıknatıslanma geçicisi nedeniyle bir tarafta belirgin akım oluşturabilir. Röle bu olayı iç arızadan ayırmaya çalışır. İkinci harmonik yararlı bir güvenlik göstergesidir; ancak her inrush olayında mutlaka yüksek değildir. Düşük ikinci harmonikli olaylar bulunduğundan, “ikinci harmonik düşükse kesin iç arıza vardır” sonucu çıkarılamaz.

Harmonik blokaj ile harmonik restraint aynı işlem değildir. İncelenen yöntemlerde blokaj, ilgili koşul oluşunca bir açma yolunu engeller; harmonik restraint ise harmoniklerden türetilen bir büyüklüğü tutucu ölçüte katar. Faz bazlı blokaj ile bir fazın diğer fazları da bloke ettiği çapraz blokajın sonuçları da farklıdır.

Daha kolay blokaj sağlamak enerjilendirmede güvenliği artırabilir; fakat aynı sırada oluşan iç arızanın açılmasını geciktirebilir. Dalga biçimi veya dwell-time yöntemleri de röle algoritması ve trafo çekirdek yapısıyla ilişkilidir. Bunlar tek bir harmonik eşik yüzdesiyle bütün trafolar için çözülemez. SEL’in düşük ikinci harmonikli inrush incelemesi ile 2006 tarihli harmonik blokaj ve restraint çalışması bu güvenlik-duyarlılık dengesini farklı örneklerle ele alır.

Aşırı uyartım sırasında oluşabilen beşinci harmonik, bazı diferansiyel algoritmalarda gereksiz açmayı önleyen bir güvenlik ölçütüdür. ANSI 24 ise trafonun aşırı V/Hz zorlanmasını ve buna bağlı hasar riskini ele alan ayrı koruma işlevidir. Diferansiyelin bloke olması, trafonun termik olarak güvenli koşulda kaldığı anlamına gelmez.

V/Hz değerlendirmesi kendi anma gerilimi ve frekans tabanlarıyla, üreticinin dayanım-zaman sınırlarıyla ve projedeki alarm/açma mantığıyla ilişkilendirilir. Harmonik yüzdesinin hangi akıma göre verildiği de açık olmalıdır: anma akımının yüzdesi ile temel bileşenin yüzdesi aynı değildir. Haziran 2026 revizyonlu SEL çalışmasının fiziksel sayfaları 7–8, diferansiyel güvenliğinin aşırı uyartım dayanım eğrisi yerine kullanılamayacağını açıklar.

REF tasarımı da tek tip değildir. Örneğin eski bir yüksek empedans şemasındaki dışarıda toplanan CT akımı ve stabilizasyon direnci, çok girişli sayısal REF algoritmasıyla aynı uygulama değildir. Polarite, CT bölgesi, topraklama düzeni ve seçilen modelin kararlılık koşulları kendi belgeleriyle incelenir. ABB SPAJ 115 C ürün broşüründeki fiziksel sayfalar 2 ve 5, belirli bir yüksek empedans düzenini gösterir; bütün sayısal rölelere ait bir bağlantı tarifi sunmaz.

OLTC, etkin dönüşüm oranını değiştirebilir; rölenin referans oranı ile gerçek kademe arasındaki fark normal işletmede fark akımı yaratabilir. Bu etki seçilen kompanzasyon ve karakteristik içinde değerlendirilir. Her sayısal rölenin otomatik ve sınırsız OLTC telafisi yaptığı varsayılmaz. Tek bir güç değerinden pickup, eğim veya harmonik blokaj yüzdesi seçilemez.

87T’nin çalışması önce bir iç mantık sonucudur. Bu sonuç, çıkış matrisi ve varsa 86 kilitleme düzeni üzerinden ilgili kesicilere yönlendirilir. Kontak, yardımcı röle, DC besleme, sigorta/devre koruması, kablolama ve açma bobini bu zincirin parçalarıdır. Sadece röle ekranında “trip” görülmesi, bütün gerekli kesicilerin fiziksel olarak açtığını kanıtlamaz.

Açma devresi gözetimi (TCS), izlediği bağlantı ve kesici konumuna göre belirli devre sürekliliği sorunlarını algılayabilir. Akü gerilimi gözetimi ve rölenin kendi iç denetimi bununla aynı değildir. Kesici başarısızlığı koruması (50BF) ise projede tanımlanan başlatma, akım veya konum denetimi ve zaman mantığıyla yeniden açma ya da başka kesicilere yedek açma isteği üretebilir. Sabit bir gecikme veya bütün tesislerde aynı açma hedefi çıkarılamaz.

Bu nedenle trafo diferansiyel koruma rölelerinde test ve bakım değerlendirmesi, yalnız akım uygulayıp bir LED’in yandığını görmekten daha geniştir. Kompanzasyon ve kararlılık değerlendirmesiyle birlikte projedeki açma hedefleri ve kayıtlar doğrulanmalıdır. SEL/NSP’nin bütünleşik koruma uygulaması fiziksel sayfalar 11–17’de BF, TCS ve DC gözetimini ayrı işlevler olarak gösterir; eski bir dağıtım merkezi uygulamasındaki süre ve bağlantılar başka bir tesise doğrudan taşınmaz.
