Özet Başlıklar
- Bakım, devreye alma ve arıza araştırmasında farklı test kapsamları
- Yağlı ve kuru tipte görsel inceleme, soğutma ve aksesuar ayrımı
- TTR, sargı direnci, yalıtım ve termal incelemenin yorum sınırları
- DGA ile yağ kalitesinin ve yağ işlemenin farklı işlevleri
- Referans, koşullar, uygunsuzluk, düzeltme ve doğrulama kayıtları
İçerik
Trafo bakımında amaç ve kapsam nasıl belirlenir?
Trafo bakımı, yalnız arıza sonrasında parça değiştirmek değildir. Görsel durum, soğutma, yalıtım, bağlantılar ve koruma aksesuarları için izlenebilir bir değerlendirme oluşturur. Hangi testin gerektiği; trafonun tasarımı, önceki sonuçları, yükü, ortamı ve incelemenin devreye alma, planlı bakım veya arıza araştırması olmasına göre değişir.
Başlangıçta etiket, üretici kılavuzu ve çizimleri, fabrika rutin raporu, önceki bakım/yağ sonuçları ve varsa koruma açma kayıtları toplanır. Yağlı/kuru tip, hermetik/genleşme depolu yapı, kademe değiştirici ve soğutma aksesuarları belirlenmeden tek bir standart bakım paketi uygulanmaz.
Enerjili gözlem ile enerjisiz test ayrılır
Uygun güvenli erişimde yapılan dış gözlem veya termal tarama ile iç temizlik, bağlantıya müdahale ve elektriksel testler aynı çalışma değildir. Yetkili ekip, tesisin tüm besleme ve geri besleme kaynaklarını, yardımcı enerjileri, çalışma iznini ve üretici talimatlarını dikkate alan çalışma/test planını hazırlamalıdır. Bu yazı bir manevra veya bağlantı talimatı değildir.
Yağlı ekipmanda sıcak yüzey, basınç, sıvı ve çevre koşulları; kuru tipte açık aktif bölümler, kirlenme ve hava dolaşımı da planı etkiler. Panel göstergesi veya ana beslemenin kesilmesi tek başına çalışma koşullarını doğrulamaz. Test sonrasındaki boşaltma, demanyetizasyon ve yeniden bağlama gerekleri kullanılan yönteme göre planlanır.
Yağlı ve kuru tip için aynı liste kullanılmaz
| Başlık | Yağlı trafo | Kuru tip trafo |
|---|---|---|
| Görsel inceleme | Kazan, sızıntı, buşing, sıvı göstergeleri ve varsa genleşme deposu | Yüzey, çatlak/iz, toz, mahfaza ve hava kanalları |
| Soğutma | Radyatör ve tasarıma göre fan/pompa | Doğal hava veya fanlı soğutma |
| Ek inceleme | Gerekçeye göre yağ kalitesi ve DGA | Yüzey, sıcaklık sistemi ve gerekçeye bağlı yalıtım tanısı |
| Aksesuar | Yalnız mevcut ve modele uygun röle/göstergeler | Sensör, fan kumandası ve varsa kapı kilitlemesi |
Hermetik yapı, bütün bakımın ortadan kalktığı anlamına gelmez. Bazı kapalı tasarımlarda yağ numunesi almak sızdırmazlığı bozabilir; üreticinin numune erişimi ve yöntemi doğrulanmalıdır. Kuru tip trafoda ise yağ analizi veya yağ tretmanı bakım kalemi olarak yazılmaz.
Elektriksel test hangi soruya yanıt verir?
| Test/inceleme | Araştırdığı konu | Birlikte kaydedilecek bilgi |
|---|---|---|
| TTR/oran ve bağlantı grubu | Etiket ve kademe bağlantısıyla uyum | Gerilim/faz temeli, kademe, test bağlantısı ve referans |
| Sargı DC direnci | Sargı/bağlantı ve kademe temas yolundaki değişim | Sıcaklık, kademe, kararlı ölçüm koşulu ve karşılaştırma |
| Yalıtım direnci | Seçilen yalıtım yolunun ölçüm koşulundaki davranışı | Test koşulu, ortam, ayrılan devreler ve önceki sonuç |
| Tan-delta/güç faktörü ve kapasitans | Uygun tasarımda yalıtım davranışı | Ekipman uyumu, sıcaklık ve yöntem referansı |
| Termal inceleme | Yük ve çevre altında sıcaklık dağılımı | Yük, ortam, yüzey/yansıma ve karşılaştırma noktası |
Bu testlerin tümü her trafoda, her bakımda veya aynı sınır değerlerle uygulanmaz. Fabrikadaki rutin test kapsamı, sahadaki bakım kapsamıyla eşanlamlı değildir. Yük/boşta kayıp, yüksek gerilim dayanım veya özel tanı deneyleri ayrıca gerekli düzenek, üretici koşulları ve onaylı plan gerektirir.
Oran testi etiket, vektör grubu ve kademe bilgisiyle değerlendirilir. Sargı direncinde fazların doğal bağlantı farkları, sıcaklık ve önceki ölçüm koşulları önemlidir. Tek bir yüksek/düşük değer veya internetten alınmış yüzdelik fark, doğrudan arıza türü ya da kabul kararı vermez.
DC sargı direnci testinden sonra kalıcı mıknatıslanmanın diğer ölçümler ve yeniden enerjilendirme üzerinde etkisi olabilir. Uygun boşaltma ve demanyetizasyon, test cihazı ve üretici prosedürü kapsamında ele alınır. Burada sabit akım yüzdesi, bağlantı şeması veya adım adım test reçetesi verilmez.
DGA, yağ kalitesi ve yağ işleme farklı değerlendirmelerdir
DGA, yağ içinde çözünen gazların türlerini ve zaman içindeki değişimini değerlendirerek termik/elektriksel zorlanma araştırmasına katkı sağlar. Sonuç; numune ve analiz koşulları, yük, sıcaklık, önceki yağ işlemleri ve diğer testlerle yorumlanır. Tek numune bütün arızaları göstermez; bir gaz etiketi tek başına kesin arıza veya yeniden devreye alma kararı değildir.
Dielektrik delinme gerilimi, nem, asitlik ve diğer yağ kalite incelemeleri DGA ile aynı test değildir. Çevrimiçi gaz izleme de uygun yağ numunesi ve kalite değerlendirmesinin yerine geçmez. Numune yöntemi, laboratuvar kapsamı, kullanılacak yöntem ve rapor yorum sorumluluğu iş başlamadan belirlenmelidir.
Yağ işleme kararı yalnız tek bir BDV sonucuna bağlanmaz. Filtrasyon, nem/gaz giderimi, rejenerasyon ve yağ değişimi aynı işlem değildir; katı yalıtım veya mekanik hasarın onarıldığını da tek başına kanıtlamaz. Hermetik yapı, sıvı uyumu ve üretici kısıtları dikkate alınarak mühendislik kararı verilir.
Buşing, kademe değiştirici ve koruma aksesuarları

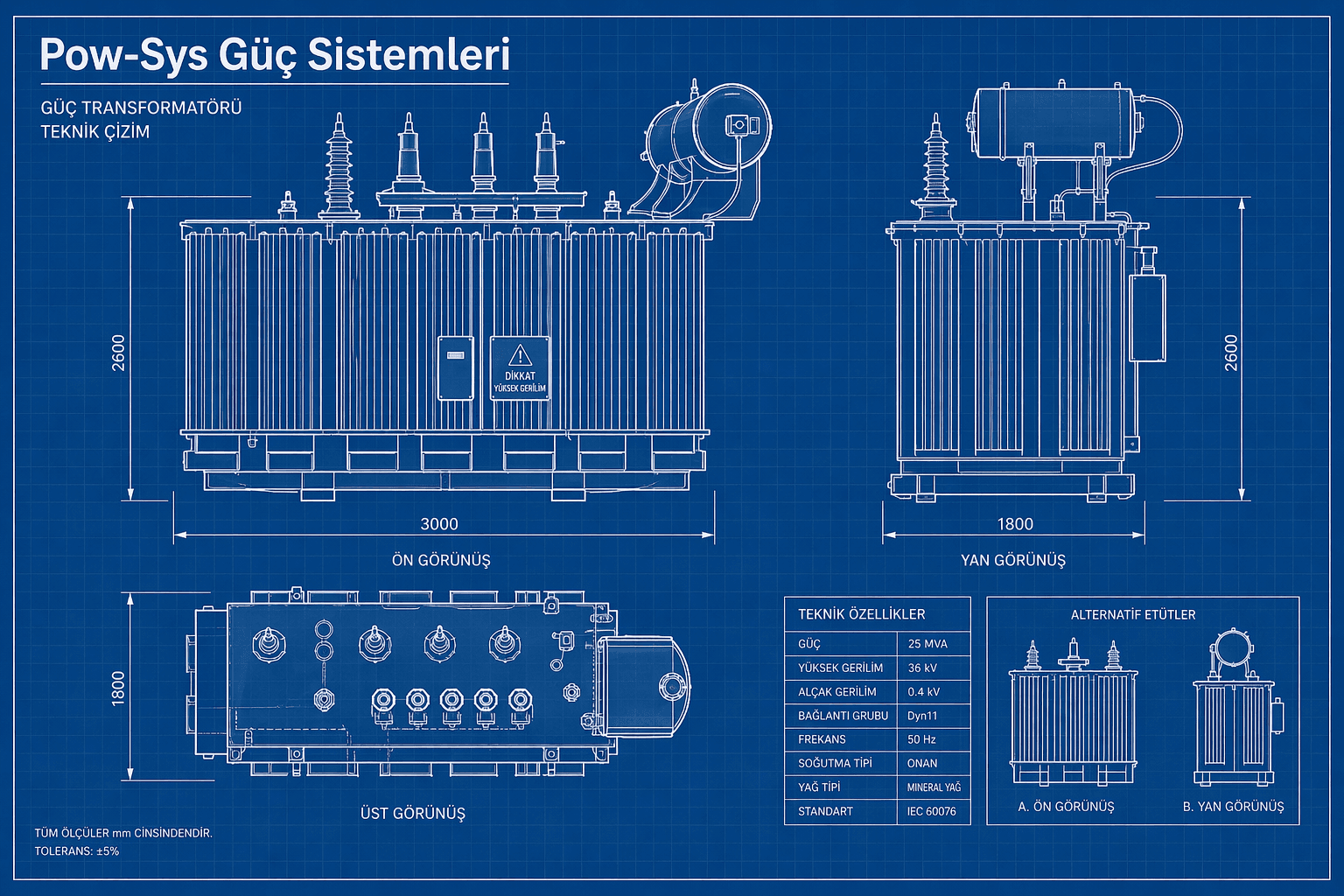

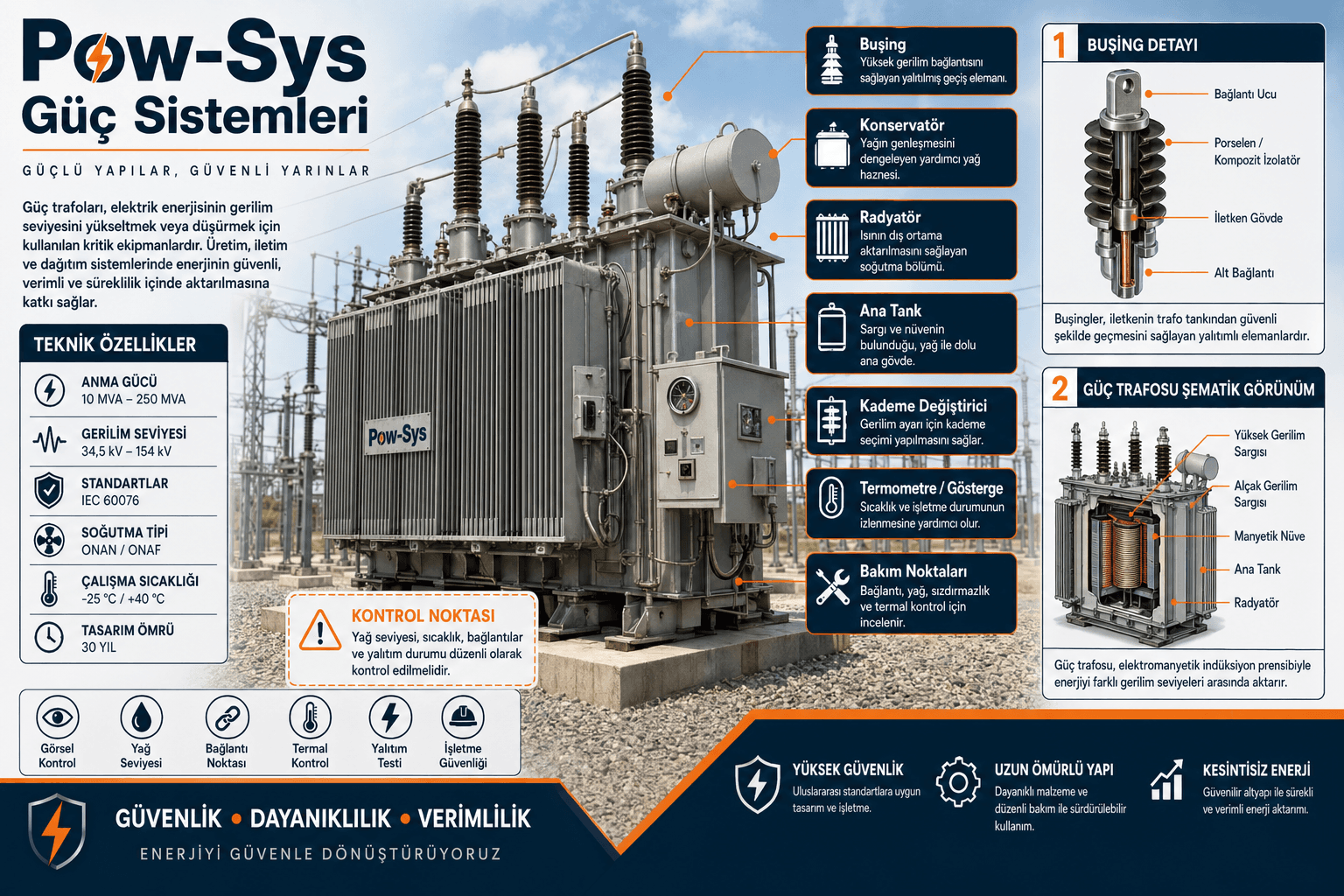

Buşinglerde yüzey, çatlak, sızıntı, terminal ve termal bulgular incelenir. Kapasitans/güç faktörü gibi tanı testleri yalnız buşing tasarımı ve test erişimi uygunsa seçilir. Yüzey temizliği veya bir uygun ölçüm bütün iç yalıtım kusurlarını dışlamaz.
Yük altında kademe değiştirici (OLTC) ile enerjisiz kademe değiştirici farklı ekipmandır. İkisine aynı işletme/bakım yöntemi uygulanmaz. OLTC varsa kendi üretici kılavuzu, çalışma sayısı, sürücü, kontak ve yağ bölmesi düzeni dikkate alınır; saha işletmecisinin rastgele kademe veya röle ayarı değiştirmesi bakım çözümü değildir.
Fan/pompa, sıcaklık sensörü, gösterge, alarm ve açtırma çıkışları mevcut tasarıma göre değerlendirilir. Rölenin veya sensörün bir çıkış vermesi ile komutun hedef kesiciye ulaşıp doğru geri bildirimin alınması ayrı noktalardır. Fonksiyon sınırı ve denenmeyen devreler raporda belirtilmelidir.
Bulgudan bakım kararına ve yeniden devreye almaya
| Bulgu | Sonraki değerlendirme | Kapanış kanıtı |
|---|---|---|
| Önceki ölçüme göre değişim | Bağlantı, kademe, sıcaklık ve yöntem eşdeğerliğini kontrol etme | Karşılaştırılabilir tekrar/ek test ve gerekçeli karar |
| Sızıntı veya hasar | Ekipman ve çevre riskini değerlendirip uygun müdahaleyi planlama | Onarım kaydı ve gerekli doğrulamalar |
| Alarm veya koruma açması | Kayıtları ve açtırma zincirini birlikte araştırma | Neden değerlendirmesi ve yetkili devreye alma kararı |
| Eksik fabrika/önceki kayıt | Referans eksikliğini açıkça belirtme | Yeni başlangıç kaydı; geçmiş sağlıklıydı varsayımı yok |
Yeniden devreye alma, yalnız test listesinin işaretlenmesi değildir. Tespit edilen uygunsuzlukların durumu, çalışma alanının teslimi, test sonrası bağlantılar, koruma/yardımcı devreler ve açık kalan işler yetkili sorumlularca değerlendirilir. Bir test raporu gelecekteki arızasız çalışmayı garanti etmez.
Bakım sıklığı ve raporda bulunacak bilgiler
Bakım aralığı üretici, çevre/kirlenme, yük, önem derecesi, çalışma geçmişi ve önceki bulgulara göre belirlenir. Her trafo için geçerli tek bir yıllık paket yoktur. Üreticinin belli model için verdiği süre veya garanti/destek süresi başka trafonun bakım aralığına çevrilmez. Bakım ile yasal periyodik kontrol ayrı faaliyetlerdir.
Raporda ekipman kimliği, tarih, koşullar, test yöntemi/bağlantı kapsamı, cihaz bilgileri, karşılaştırma referansları, ham sonuçlar, yorum, uygunsuzluklar, önerilen aksiyonlar ve tekrar değerlendirme gereği bulunmalıdır. Yapılmayan veya erişilemeyen test açık yazılır; düzeltici iş ile doğrulama sonucu ayrı kaydedilir.
Bu yazı trafonun kendisini ele alır. Kesici, ayırıcı, ölçü devreleri, röleler ve DC besleme dahil bütün tesis kapsamı için trafo merkezi test ve bakım yazısı; keşif ve teklif girdileri için Bursa trafo hizmeti kullanılabilir.
Kaynak ve uygulama sınırı
Teknik çerçeve: Sönmez Trafo: yağlı tip işletim ve bakım kılavuzu (2019, revizyon 8); Schneider Electric: Trihal kuru tip kılavuzu (2021, Avustralya ürün kapsamı); Megger: güç trafosu test ve tanı yöntemleri; Megger: sargı direnci ölçümü soru-cevapları (2015); Megger: DGA izleme ile yağ numunesinin ayrı kapsamları. Ürün kılavuzları kendi ekipmanlarıyla sınırlıdır; bu kaynakların sayısal kabul değerleri ve bakım süreleri bütün trafolara genellenmez.
İlgili Blog Yazıları
İlgili Hizmetler
Sıkça Sorulan Sorular
Trafolarda bakım neden gereklidir?
Bakım, yalıtım, bağlantı, soğutma ve aksesuarların durumunu izlemeye ve gerektiğinde müdahale planlamaya yardımcı olur. Kapsam ekipman tasarımı, üretici, yük, çevre ve geçmiş bulgularla belirlenir. Uygun bir sonuç veya düzenli bakım gelecekte hiç arıza olmayacağını garanti etmez.
Trafolarda hangi testler yapılır?
TTR/oran, sargı direnci ve yalıtım değerlendirmeleri gerekçeye göre seçilebilir. Yağlı tasarımda yağ kalitesi/DGA; uygun ekipmanda tan-delta, kapasitans veya başka tanı yöntemleri ayrıca planlanır. Fabrika rutin deneylerinin tamamı standart saha bakım paketi değildir. Test koşulu ve kabul referansı önceden belirlenir.
DGA neden önemlidir?
DGA, yağdaki gaz türleri ve değişim hızlarıyla gelişen zorlanmaların araştırılmasına katkı verir. Sonuçlar yük, sıcaklık, numune koşulları, geçmiş yağ işlemleri ve diğer ölçümlerle yorumlanır. Yağ kalite testlerinin yerine geçmez; tek sonuç bütün arızaları dışlamaz veya tek başına enerjilendirme kararı vermez.
Oran testi neyi gösterir?
TTR/oran testi, uygun bağlantı ve faz temeliyle etiket, vektör grubu ve kademe bilgisi arasındaki uyumu araştırır. Sapma varsa bağlantı/test koşulu ve ekipman durumu birlikte incelenir. Oranın uygun olması bütün yalıtım ve mekanik kusurların bulunmadığını göstermez.
Sargı direnci testi neden yapılır?
Sargı ve bağlantı yolu ile kademe temasındaki değişimlerin değerlendirilmesine yardımcı olur. Kademe, sıcaklık, kararlı ölçüm koşulu ve geçmiş değerler kaydedilir. Fazların bağlantı düzeni dikkate alınmadan tek bir yüzdelik farkla karar verilmez. Test sonrasındaki boşaltma ve demanyetizasyon gereği prosedüre göre ele alınır.
Bushingler neden ayrıca kontrol edilmelidir?
Buşing, iletkenin yalıtılmış biçimde dışarı çıkarıldığı kritik bölgedir. Yüzey, çatlak, sızıntı ve terminal bulguları incelenir. Kapasitans/güç faktörü gibi ek testler yalnız ürün tasarımı ve test erişimi uygunsa seçilir. Termal veya elektriksel tek bir sonuç kesin iç kusur tanısı değildir.
OLTC bakımı neden kritiktir?
OLTC, yük altında kademe değiştirir; kendi kontak, sürücü ve varsa ayrı yağ bölmesi için üretici koşulları vardır. Çalışma geçmişi ve mekanizma verileri önemlidir. Enerjisiz kademe değiştiriciye aynı yöntem uygulanmaz. Bakım ve ayar değişikliği, ilgili ekipmanın yetkili prosedürüne bağlıdır.
Kuru tip trafolarda bakım farklı mıdır?
Evet. Kuru tipte ana trafo yağı bulunmadığı için yağ kalitesi, DGA ve tretman listesi uygulanmaz. Yüzey, kirlenme, hava dolaşımı, bağlantılar, sıcaklık sensörleri ve varsa fanlar değerlendirilir. Temizlik malzemesi ve yöntemi ürün yalıtımıyla uyumlu olmalıdır; yağlı trafonun yöntemi kopyalanmaz.
Termal kamera trafoda ne işe yarar?
Güvenli erişimde sıcaklık dağılımını ve benzer noktalardaki farklılıkları göstermeye yardımcı olur. Yük, ortam, yansıma, yüzey ve görüş koşulları kaydedilir. Sıcak noktanın nedeni görsel/elektriksel incelemeyle araştırılır; normal görünen bir tarama tüm bağlantı veya iç yalıtım kusurlarını dışlamaz.
Trafo bakımında kayıt tutmak neden önemlidir?
Eşdeğer koşullardaki sonuçlar, önceki ve fabrika değerleriyle karşılaştırılarak değişim izlenir. Ekipman kimliği, kademe, sıcaklık, yöntem, cihaz, ham sonuç ve değerlendirme kaydı bu yüzden önemlidir. Uygunsuzluğa verilen iş emri, yapılan düzeltme ve doğrulama sonucu ayrı tutulur; açık işler kapanmış sayılmaz.
