Özet Başlıklar
- Trafo testi ile bütün trafo merkezi doğrulamasının ayrımı
- Ekipman listesi ve tesise özel çalışma/kesinti kapsamı
- Trafo, şalt, ölçü-koruma ve yardımcı enerji kontrolleri
- Termal ve elektriksel sonuçların koşullarla birlikte yorumlanması
- Uygunsuzluk, düzeltici iş, doğrulama ve açık iş kayıtları
İçerik

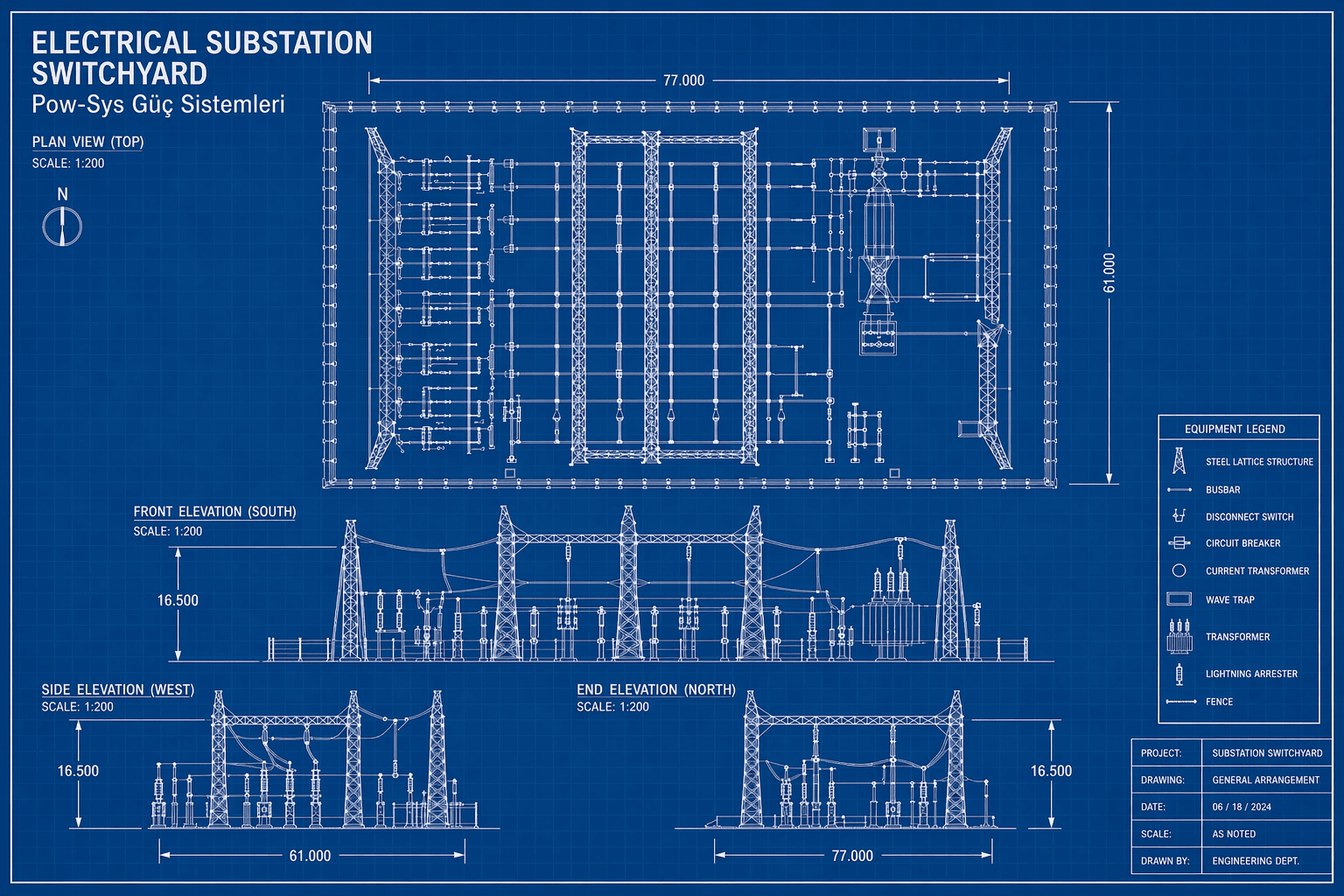

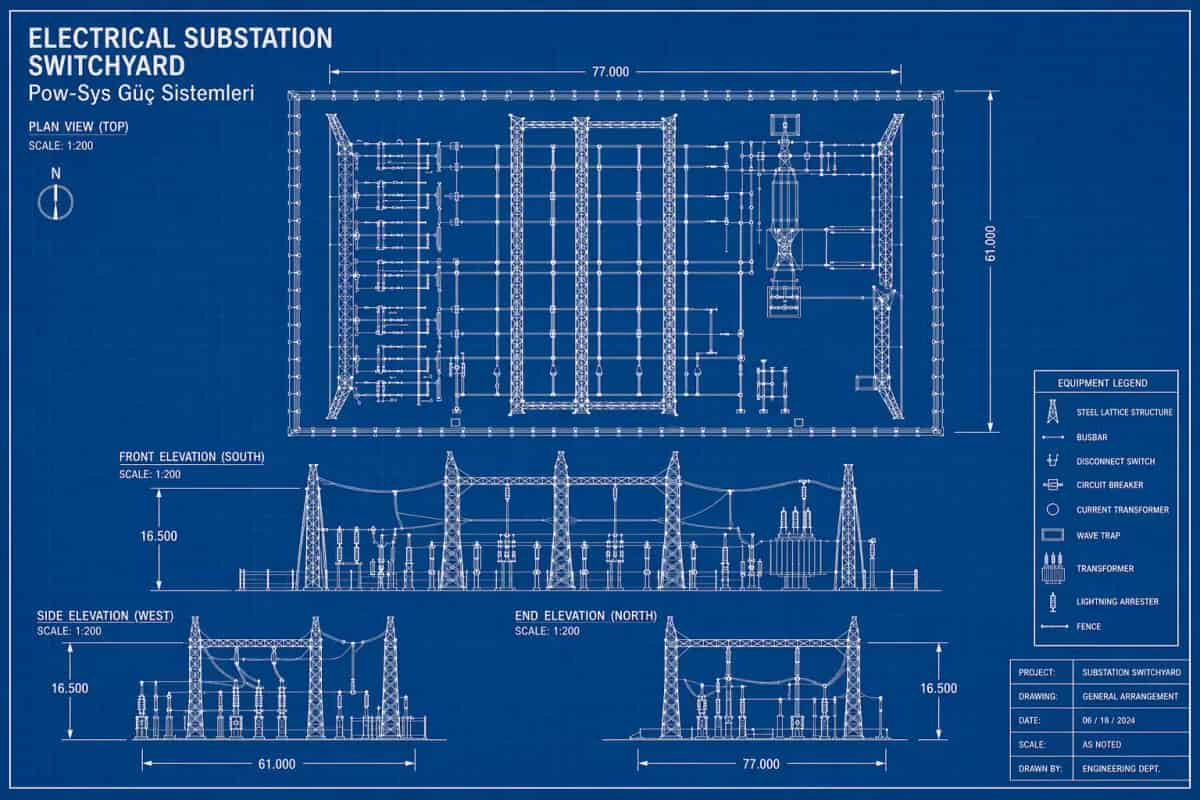

Trafo merkezi bakımı, trafo bakımından daha geniştir
Trafo merkezi; güç/dağıtım trafosu yanında şalt ekipmanı, ölçü devreleri, koruma röleleri, yardımcı beslemeler, kablolar ve topraklama altyapısından oluşur. Bir trafonun testinin uygun bulunması merkezin tamamının kontrol edildiği anlamına gelmez. İş kapsamı, tek hat şeması ve ekipman listesiyle belirlenmelidir.
Planlı bakım, devreye alma, arıza sonrası inceleme ve yasal periyodik kontrolün amacı ve kayıt koşulları farklıdır. Teklifte hangi faaliyetlerin, hangi ekipman ve devrelerde yapılacağı; neyin yalnız gözlem, neyin ölçüm/fonksiyon denemesi olduğu açıkça yazılmalıdır.
Kesinti ve çalışma planı önce hazırlanır
Yetkili ekip, tüm ana ve yardımcı kaynakları, olası jeneratör/GES geri beslemesini, çalışma sınırlarını, izinleri ve üretici talimatlarını birlikte değerlendirir. Tesise özel manevra ve çalışma planı olmadan genel bir internet sırası uygulanmaz. Ayırma konumu, gerilimsizlik doğrulaması ve çalışma topraklaması farklı işlevlerdir.
Enerjili dış gözlem veya termal tarama, iç bölmelere erişim ve enerjisiz elektriksel testlerden ayrılır. Erişim, güvenlik veya işletme koşulları nedeniyle yapılamayan kontrol, raporda yapılmış gibi işaretlenmez. Kesinti süresi tesisin yedekliliği ve doğrulanacak kapsamla birlikte planlanır.
Ekipman ve sistem bazında bakım kapsamı
| Sistem | Seçilecek kontrol/deney | Kapsam sınırı |
|---|---|---|
| Güç/dağıtım trafosu | Görsel, soğutma, uygun elektriksel ve yağ değerlendirmesi | Yağlı/kuru tasarım ile üretici koşulları ayrılır |
| Kesici | Mekanizma, zamanlama, kontak yolu, yardımcı devreler | Ortam/tasarım ve üretici test koşulları esas alınır |
| Ayırıcı/toprak ayırıcısı | Hareket, konum, kilitleme ve ilgili iletken yol | Ayırma, yük kesme ve çalışma topraklaması aynı işlev değildir |
| Ölçü ve koruma devreleri | Oran/polarite, sekonder bağlantı ve seçilmiş röle senaryoları | Akım/gerilim trafosu tasarımı ve onaylı ayarlar dikkate alınır |
| Yardımcı AC/DC | Batarya, şarj, dağıtım ve açtırma beslemesi | Ürün yöntemi, devre kapsamı ve yük koşulları belirtilir |
| Kablo/topraklama | Seçilmiş yalıtım, bağlantı ve süreklilik incelemesi | Her ölçüm yöntemi her tesis koşuluna uygun değildir |
Güç trafosunda yağlı ve kuru tip ayrımı
Yağlı trafoda sızıntı, buşing, soğutma ve mevcut aksesuarlar; gerekçeye göre yağ kalitesi ve DGA değerlendirilir. Hermetik yapı ve numune yöntemi üreticiye göre doğrulanır. DGA, diğer yağ testleriyle aynı şey değildir; tek sonuç bütün iç arızaları dışlamaz.
Kuru tipte yağ testi uygulanmaz. Yüzey, kirlenme, hava kanalları, mahfaza, bağlantılar, sensörler ve varsa fanlar değerlendirilir. TTR, sargı direnci ve yalıtım gibi testler tasarıma ve gerekçeye göre seçilir. Ayrıntılı ekipman sınırları trafo test ve bakım yazısında ele alınır.

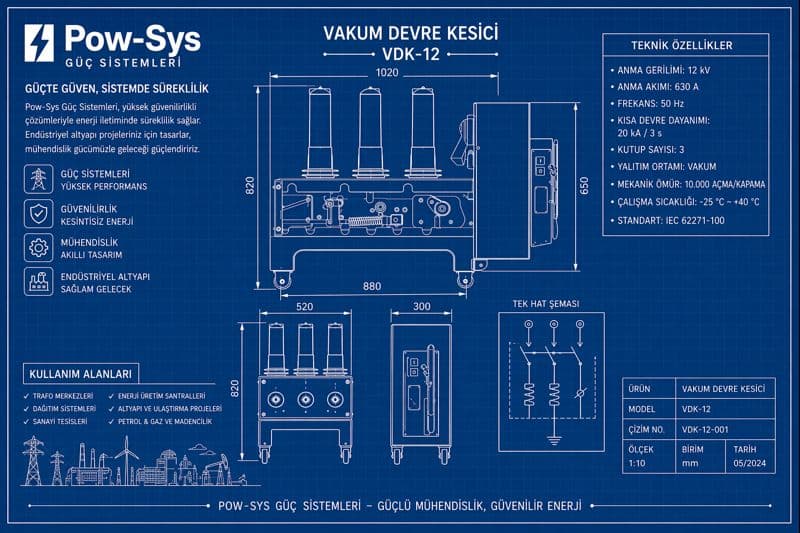

Kesici, ayırıcı ve toprak ayırıcısı ayrı değerlendirilir
Kesicide mekanik çalışma, açma/kapama davranışı, kontak yolu, yardımcı kontaklar, kumanda beslemesi ve kilitlemeler birlikte ele alınır. Zamanlama, kontak direnci veya bobin incelemesinin bağlantı ve kabul koşulları üreticiye bağlıdır. Yalıtım direnci ölçümü, vakum kesme odasının bütünlüğünü tek başına doğrulamaz.
Ayırıcının son konuma ulaşması veya konum göstergesi, gerilimsizlik ölçümü değildir. Kapalı tasarımlarda ayırma işlevinin nasıl gösterildiği ürün tasarımına bağlıdır. Toprak ayırıcısında mekanik hareket yanında ilgili topraklama yolunun ve kilitlemelerin kapsamı değerlendirilir; bütün cihazlara aynı yük altında manevra yeteneği atfedilmez.
Bu cihazlara yönelik ayrıntılı sınırlar için kesici test ve bakım ile ayırıcı test ve bakım yazıları kullanılabilir. Merkez düzeyindeki inceleme, her modelin kendi kılavuzunun yerine geçmez.
Ölçü devresinden kesiciye kadar koruma zinciri
Akım/gerilim trafoları, sekonder bağlantılar, röle ayarları, alarm/açtırma mantığı, DC besleme ve kesici geri bildirimi birbirine bağlıdır. CT/VT için seçilen deneyler tasarım, doğruluk/koruma görevi ve bağlı devrelere göre belirlenir. Her ölçü trafosuna aynı uyarma veya yalıtım deneyinin uygulanacağı varsayılmaz.
Rölenin enerjili görünmesi veya tek başına bir çıkış vermesi uçtan uca doğrulama değildir. Onaylı test senaryosunda hangi ölçü yolunun, röle fonksiyonunun, çıkışın ve kesicinin denendiği belirtilir. Ayarlar yetkili karar olmadan değiştirilmez; denenmeyen SCADA veya ara devreler raporda açık bırakılır.
DC besleme, kablo, parafudr ve topraklama
Batarya ve şarj sisteminin durumu, DC dağıtım, sigortalar, alarm çıkışları ve kesici kumanda beslemesi seçilen yöntemle kontrol edilir. Yardımcı enerjinin zayıflığı koruma zincirini etkileyebilir. Testin süresi, yükü, yöntemi ve üretici referansı kaydedilir; yalnız gerilim görmek kapasitenin doğrulandığı anlamına gelmez.
Parafudrda gövde, yüzey, bağlantı ve toprak yolu incelenir; sayaç/ayırma düzeni yalnız varsa değerlendirilir. Kablo testleri ile ek/başlık incelemeleri ekipman ve üreticiye uygun ayrı planlanır. Başka bir devrenin test gerilimi veya kabul sınırı doğrudan aktarılmaz.
Ana toprak barası, eşpotansiyel bağlantılar, gövdeler, kapılar ve ilgili kablo ekranları proje ve mevcut tasarımla karşılaştırılır. Süreklilik, toprak direnci ve dokunma/adım gerilimi değerlendirmeleri aynı ölçüm değildir. Bir düşük direnç değeri bütün tesiste insan güvenliğinin otomatik kanıtı olarak sunulmaz.
Termal bulgu ve saha koşulları birlikte okunur
Termal inceleme; uygun güvenli görüşte bara/kablo bağlantıları, kesici terminalleri, ayırıcı temasları, buşingler ve yardımcı bağlantılardaki sıcaklık dağılımına katkı verir. Yük, ortam, yüzey ve yansıma koşulları kaydedilir. Sıcak nokta bir inceleme gerekçesidir; tek görüntü kesin arıza türü veya güvenli çalışma onayı değildir.
Rapordan düzeltici işe ve kapanışa
| Kayıt | İçerik | Karar açısından değeri |
|---|---|---|
| Ekipman ve devre sınırı | Etiket, tek hat şeması, hücre/trafo/devre kimliği | Hangi bölümün gerçekten kontrol edildiği anlaşılır |
| Ölçüm ve koşullar | Yöntem, cihaz, kademe, yük/sıcaklık ve ham sonuç | Önceki veya fabrika sonucuyla karşılaştırma yapılabilir |
| Uygunsuzluk | Yer, bulgu, dayanak ve değerlendirme | Öncelik ve gerekli ek inceleme gerekçelendirilir |
| Düzeltme ve doğrulama | Yapılan iş, sorumlu, tarih ve kontrol sonucu | İş emri verilmesi ile sorunun kapanması ayrılır |
| Açık işler | Yapılmayan test, erişim sınırı ve takip gereği | Eksik kapsam tamamlanmış sayılmaz |
Yeniden devreye alma kararı; bakım alanının teslimi, test sonrası bağlantılar, koruma ve yardımcı sistemler, düzeltilen bulgular ile açık işlerin değerlendirilmesini içerir. Tek olumlu ölçüm veya tamamlanmış bir kontrol listesi gelecekteki bütün arızalarda çalışmayı garanti etmez.
Bakım takvimi ve teklif kapsamı
Merkezdeki farklı ekipmanların bakım aralıkları aynı olmak zorunda değildir. Üretici, önem derecesi, çevre, yüklenme, çalışma geçmişi ve bulgular birlikte değerlendirilir. Bakım ile mevzuata tabi periyodik kontrol ayrı izlenir; bir bakım-test raporu gerekli ayrı muayene raporunun yerine geçmez.
Teklif karşılaştırmasında ekipman adedi ve tipleri, test/fonksiyon listesi, kesinti penceresi, yağ/laboratuvar kapsamı, parça ve düzeltici işler ile rapor teslim kapsamı aynı temelde sorulmalıdır. Trafoya yönelik çalışma için Bursa trafo hizmeti, daha geniş tesis kapsamı için YG/OG test ve bakım hizmeti ayrı veya birlikte planlanabilir.
Kaynak ve uygulama sınırı
Teknik çerçeve: Sönmez Trafo: yağlı tip işletim ve bakım kılavuzu (2019, revizyon 8); Schneider Electric: Trihal kuru tip kılavuzu (2021, Avustralya ürün kapsamı); Megger: güç trafosu test ve tanı yöntemleri; Megger: sargı direnci ölçümü soru-cevapları (2015); Megger: DGA izleme ile yağ numunesinin ayrı kapsamları. Ürün kılavuzları kendi ekipmanlarıyla sınırlıdır; bu kaynakların sayısal kabul değerleri ve bakım süreleri bütün trafolara genellenmez.
İlgili Blog Yazıları
İlgili Hizmetler
Sıkça Sorulan Sorular
Trafo merkezlerinde bakım neden gereklidir?
Merkez, trafoyla birlikte şalt, koruma, ölçü, kablo, yardımcı enerji ve topraklama sistemlerini barındırır. Bir sistemdeki sorun diğerlerinin görevini etkileyebilir. Bakım kapsamı bu ilişkileri ve ekipman tasarımlarını dikkate alır; yalnız trafo testinin olumlu olması merkez genelinin doğrulandığını göstermez.
Trafo merkezlerinde hangi testler yapılır?
Trafo, kesici, ayırıcı/toprak ayırıcısı, ölçü/koruma devreleri, yardımcı AC/DC, kablo ve topraklama için gerekçeye uygun kontroller seçilir. Yağlı/kuru tasarım, üretici, önceki kayıt ve çalışma amacı önemlidir. Bütün testler her merkezde zorunlu veya standart bir pakete dahil değildir; uygulanacak liste önceden yazılır.
Trafo merkezi bakımında ilk olarak ne kontrol edilir?
Önce iş sınırı, besleme/geri besleme kaynakları, çalışma izni, kesinti ve güvenli erişim planı belirlenir. Ayırma konumu, gerilimsizlik doğrulaması ve çalışma topraklaması farklı işlevlerdir. Ardından sahaya ve seçilen yönteme uygun inceleme yapılır. Genel bir internet manevra sırası tesise özel planın yerine geçmez.
Güç trafosunda hangi bakım başlıkları öne çıkar?
Yağlı tipte sızdırmazlık, soğutma, buşing ve mevcut aksesuarlar; gerekçeye göre yağ kalitesi ve DGA değerlendirilir. Kuru tipte yüzey, hava dolaşımı, sensör ve fanlar öne çıkar. Oran, sargı direnci ve yalıtım testleri üretici ve inceleme amacına göre seçilir; bir sonuç bütün kusurları dışlamaz.
Kesici bakımında en önemli testler nelerdir?
Zamanlama, kontak yolu, mekanizma, yardımcı kontak, besleme ve kilitleme kontrolleri gerekçeye göre seçilir. Bağlantı ve kabul şartları kesicinin tipine bağlıdır. Vakum kesme odası bütünlüğü, yalıtım direnci ölçümüyle tek başına doğrulanmış sayılmaz. Röleden gelen komutun hedef kesicideki sonucu da kapsamda tanımlanmalıdır.
Koruma rölesi testleri neden trafo merkezi bakımının parçasıdır?
Koruma davranışı ölçü girişleri, ayarlar, röle fonksiyonu, çıkış devresi, yardımcı besleme ve kesiciye bağlıdır. Seçilmiş onaylı senaryolarda hangi zincirin gerçekten denendiği kaydedilir. Rölenin enerjili veya çıkışının aktif olması, uçtan uca işlevin ve gelecekteki her arızadaki çalışmanın garantisi değildir.
Trafo merkezinde termal kamera neden kullanılır?
Güvenli erişimde sıcaklık dağılımını ve benzer noktalardaki farkları göstermeye yardımcı olur. Yük, ortam, görüş, yüzey ve yansıma kaydedilir. Bulgu uygun başka incelemelerle yorumlanır; bir görüntü tek başına arıza nedenini veya bütün merkezin güvenli olduğunu kanıtlamaz.
Topraklama sistemi neden ayrıca kontrol edilmelidir?
Gövde/eşpotansiyel bağlantıları ve ilgili iletken yolların durumu ayrıca değerlendirilmelidir. Süreklilik, toprak direnci ve dokunma/adım gerilimi incelemeleri aynı faaliyet değildir. Yöntem ve kabul temeli tesis projesine ve koşullarına bağlıdır; tek bir direnç ölçümü bütün güvenlik durumunu göstermez.
Batarya ve DC besleme neden önemlidir?
Birçok röle, açtırma bobini ve alarm devresi yardımcı beslemeye bağlıdır. Batarya, şarj, dağıtım, sigorta ve kumanda devrelerinin uygun yöntemle incelenmesi bu yüzden önemlidir. Yalnız normal görünen DC gerilim, batarya kapasitesinin veya tüm açtırma yolunun doğrulandığını göstermez.
Trafo merkezi bakımında kayıt tutmak neden gereklidir?
Kimlik, yöntem, koşullar ve ham sonuç kaydı, eşdeğer ölçümleri önceki/fabrika değerleriyle karşılaştırmayı sağlar. Uygunsuzluk, önerilen iş, uygulanan düzeltme ve doğrulama sonucu ayrı tutulur. Erişilemeyen veya yapılmayan testler açık yazılır; takip işi verilmesi sorunun kapandığı anlamına gelmez.
