Trafo (Transformatör) Nedir? Ne İşe Yarar ve Hangi Çeşitleri Vardır?

Trafo nedir, nasıl çalışır? Tek faz ve üç faz güç hesabı, yağlı-kuru tip farkları, etiket bilgileri ve seçimde dikkate alınacak koşullar.

Mühendislik OdaklıSaha TecrübesiStandartları Esas Alan YaklaşımEnerji VerimliliğiHızlı TeklifTeknik DestekMesleki BelgelerÖlçüm & RaporlamaVeriyle İyileştirme
Açık metal kabin içinde kırmızı sargıları ve sıcaklık göstergesi görülen kuru tip transformatör
Metal kabin içinde kuru tip transformatör ve sıcaklık göstergesi.

Özet Başlıklar

  • Gerilim dönüşümü, frekans ve galvanik ayrımın farklı anlamları
  • Sarım oranı ile tek faz/dengeli üç faz güç hesabının ayrımı
  • Yağlı ve kuru tip seçiminde ortam, soğutma ve bakım gereksinimleri
  • Trafo etiketi, fabrika raporu ve tesis projesinin birlikte okunması
  • Trafo testinin, bütün trafo merkezinin doğrulanmasından farkı

İçerik

Trafo nedir, gerilimi nasıl değiştirir?

Trafo veya transformatör, değişken manyetik akı aracılığıyla elektrik enerjisini aktaran ve gerilim–akım seviyelerini dönüştüren elektrik makinesidir. Klasik güç ve dağıtım trafoları tasarlandıkları alternatif gerilim ve frekansta çalışır; gerilim dönüşümü frekans dönüşümü değildir. Gerilimin düşürülmesi de devreyi dokunmaya güvenli hale getirmez.

Primer sargıya uygulanan alternatif gerilim nüvede değişken manyetik akı oluşturur. Bu akı sekonder sargıda gerilim indükler. Ayrı primer ve sekonder sargılı tasarımda devreler arasında doğrudan iletken bağlantı bulunmaz. Ototrafoda ise sargının bir bölümü ortaktır; aynı galvanik ayrım varsayılamaz.

Dönüştürme oranı ile üç fazlı güç hesabı aynı şey değildir

İdeal bir sargı çifti için gerilim oranı V₂/V₁ = N₂/N₁, akım oranı ise bunun tersidir. Gerçek trafoda yük, gerilim düşümü ve kayıplar bulunur. Üç fazlı etiket gerilimleri karşılaştırılırken yıldız/üçgen bağlantı ve vektör grubu dikkate alınır; hat gerilimi oranı, her bağlantıda doğrudan sarım oranı değildir.

Sinüzoidal koşullarda görünür güç hesabı; gerilim ve akım etkin değerlerdir
DurumGörünür güçKullanılan büyüklük
Tek fazS = V × ITek faz devrenin uçları arasındaki etkin gerilim ve devre akımı; sonuç VA
Dengeli üç fazS = √3 × Uhat × IhatHatlar arası gerilim ve hat akımı; toplam VA
kVA gösterimiS(kVA) = S(VA) / 1000kVA ile aktif güç kW aynı büyüklük değildir

Bu temel hesap, dengesiz veya harmonikli yükün ayrıntılı güç değerlendirmesinin yerine geçmez. Bir trafo seçimi veya canlı devrede ölçüm talimatı değildir. Kapasite seçiminde mevcut ve gelecekteki yük, eşzamanlılık, güç faktörü, harmonikler, yol alma koşulları ve soğutma sınırları ayrıca değerlendirilir. Yalnız gerilim oranını bilmek yeterli olmaz.

Şebekede neden trafo kullanılır?

Aynı güç aktarımında gerilimi yükseltmek, gerekli akımı ve buna bağlı hat kayıplarını azaltmaya yardımcı olur. Kullanım noktasında gerilim, alıcıların tasarımına uygun seviyeye düşürülür. Trafo da kendi yüksüz ve yük kayıplarına sahiptir; gerilim dönüştürmesi kayıpsız enerji üretimi anlamına gelmez.

Güç, dağıtım, izolasyon ve ölçü trafoları

Trafo adı kullanım amacını anlatır; bakım kapsamını tek başına belirlemez
TürTemel görevAyırıcı özellik
Güç ve dağıtım trafosuEnerji sisteminde gerilim seviyesini dönüştürmekGüç, gerilim, yüklenme ve soğutma tasarımı birlikte incelenir
İzolasyon trafosuUygun tasarımla devreler arasında galvanik ayrım sağlamakKoruma düzeni ve topraklama ayrıca tasarlanır
Akım ve gerilim trafosuÖlçme ve koruma girişlerine uygun bilgi sağlamakGüç trafosu test listesi aynen uygulanmaz
OtotrafoOrtak sargıyla gerilim dönüştürmekPrimer–sekonder galvanik ayrımı bulunmaz

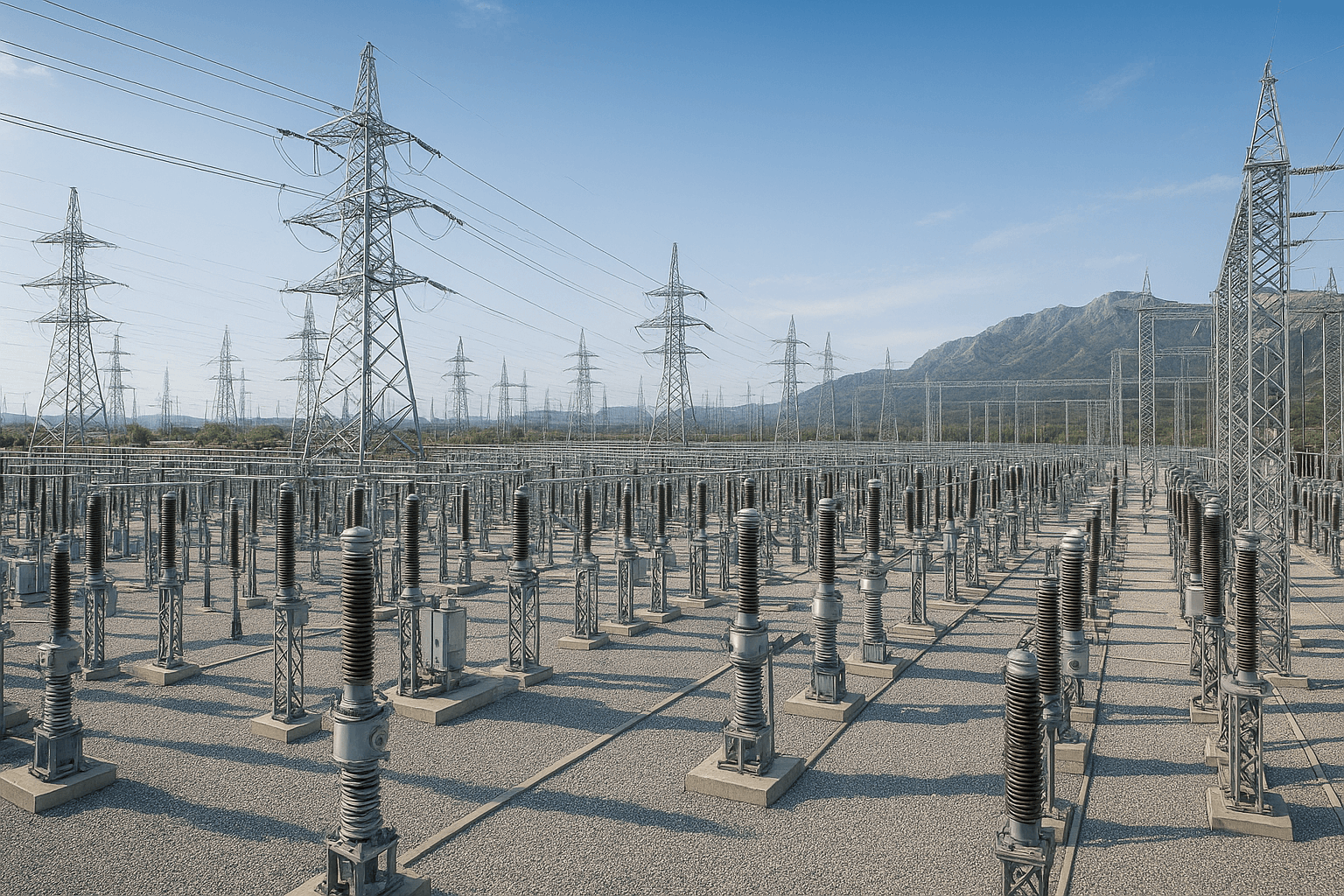

Bir trafo merkezi ise yalnız trafodan oluşmaz. OG hücreler, kesici ve ayırıcılar, kablolar, koruma röleleri, ölçü trafoları, yardımcı beslemeler ve topraklama sistemi de tesisin parçalarıdır. Trafonun testinden olumlu sonuç alınması, bu diğer sistemlerin doğrulandığını göstermez.

Yağlı ve kuru tip trafo seçimi

Yağlı trafoda yalıtım sıvısı ve katı yalıtım birlikte çalışır; sıvı ısının taşınmasına da katkı verir. Hermetik ve genleşme depolu tasarımların aksesuarları ile numune alma koşulları farklı olabilir. Her yağlı trafoda aynı röle, hava kurutucu veya yağ erişim noktası bulunacağı varsayılmaz.

Kuru tip trafoda yağ numunesi alınacak bir ana yağ sistemi yoktur. Dökme reçineli veya başka kuru yalıtımlı tasarımın hava dolaşımı, yüzey durumu, sıcaklık sensörleri ve varsa fanları önemlidir. Yağ sızıntısı başlığının bulunmaması, bakım veya yangın güvenliği gereksiniminin ortadan kalktığı anlamına gelmez.

Kuru tip mi yağlı tip mi sorusu tesis koşullarıyla birlikte yanıtlanır
Karar girdisiYağlı tipte değerlendirmeKuru tipte değerlendirme
Yerleşim ve çevreSıvı toplama, sızdırmazlık, erişim ve çevre koşullarıMahfaza, kirlenme, nem ve hava kanalları
SoğutmaRadyatör, sıvı ve varsa fan/pompa düzeniDoğal veya fanlı hava dolaşımı
BakımUygun sıvı analizleri ve tasarıma bağlı aksesuarlarYüzey, bağlantı, fan ve sıcaklık sistemi
Yangın ve bina gereksinimleriKullanılan sıvı, yerleşim ve koruma tasarımıÜrün sınıfı, mahfaza, yerleşim ve koruma tasarımı

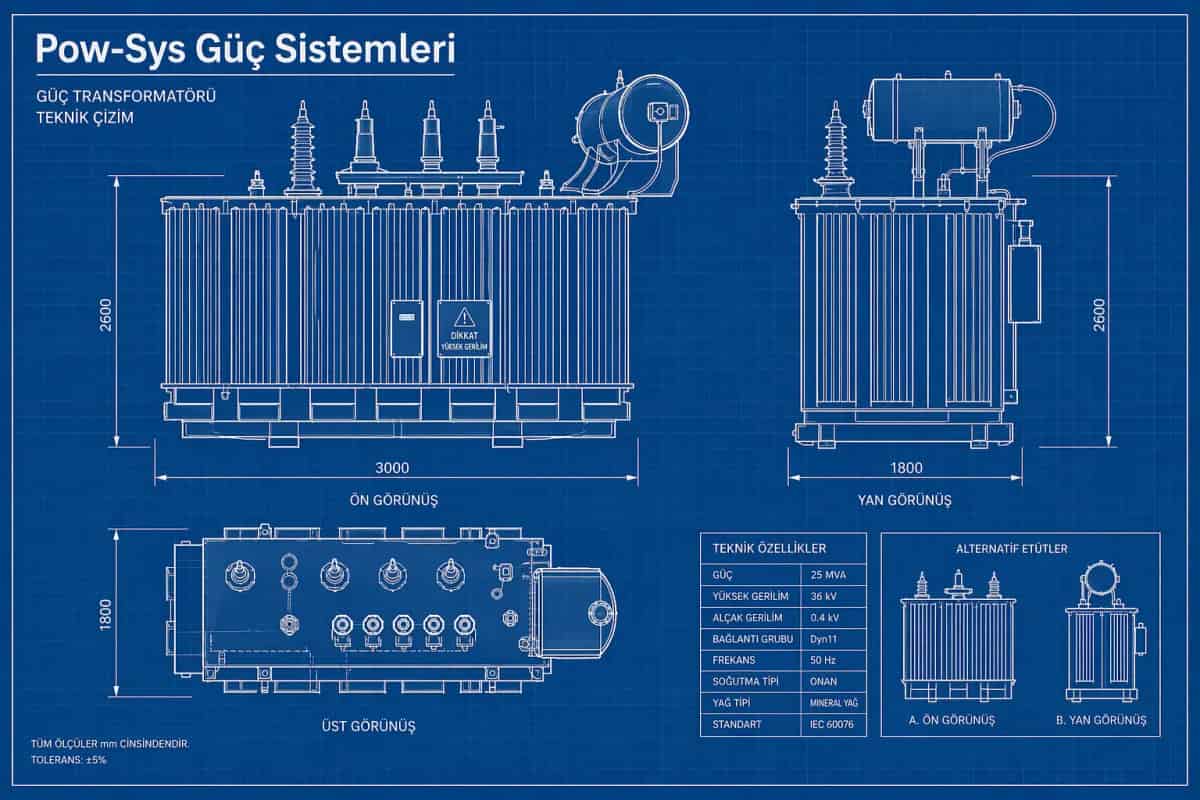

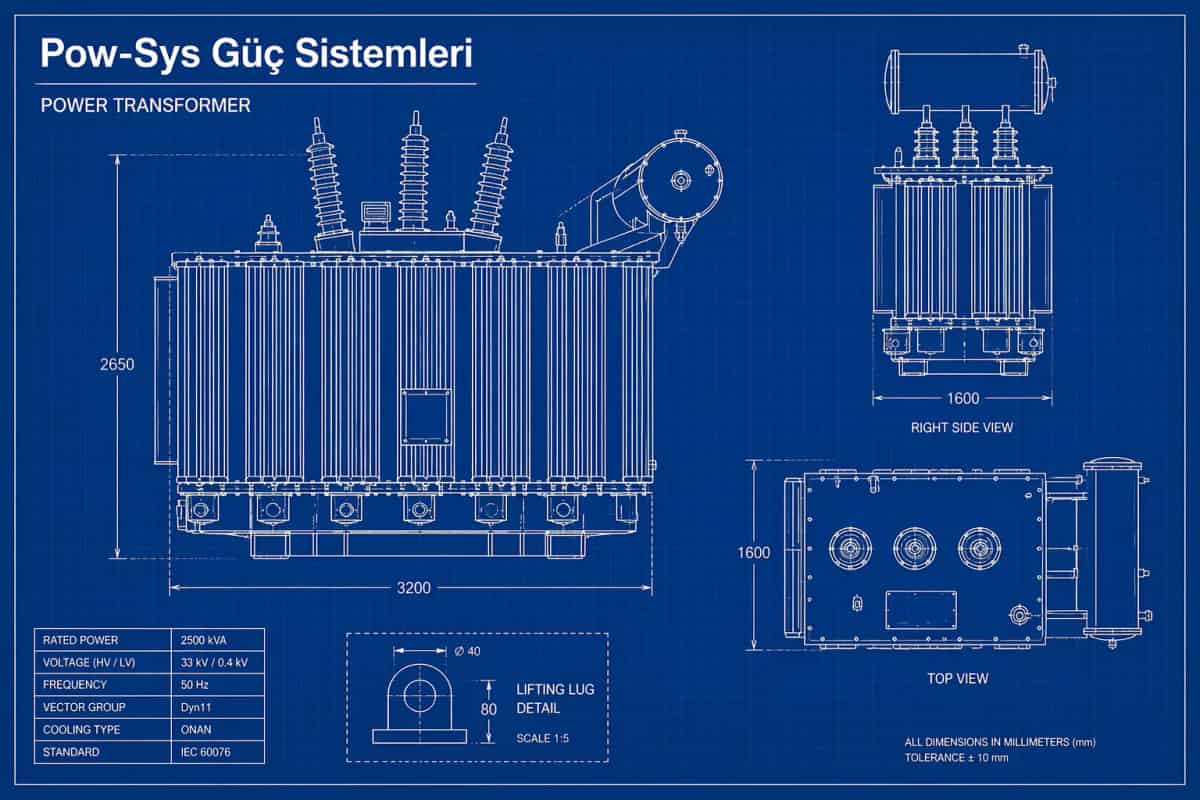

Trafo etiketi ve seçim dosyasında neler bulunmalı?

Anma gücü, primer/sekonder gerilimleri, frekans, bağlantı grubu, kısa devre empedansı, soğutma yöntemi ve ürünün izin verilen çevre koşulları birlikte okunur. Paralel çalışma veya güç artışı değerlendirmesinde yalnız aynı kVA değerine bakılmaz; proje, üretici verileri ve sistem koruması birlikte incelenir.

Seçim dosyasında üretici çizimleri, rutin fabrika raporları, tesisin yük bilgileri, yerleşim/havalandırma koşulları ve koruma düzeni bulunmalıdır. Kılavuzdaki bir sıcaklık, açıklık veya tork değeri, farklı marka ve tasarıma ait trafonun kabul ölçütü olarak kullanılamaz.

Bakım ve test neyi gösterir?

Bakımda görsel durum, soğutma, bağlantılar ve aksesuarlar incelenir; trafo tipi ve gerekçeye göre oran, sargı direnci ve yalıtım değerlendirmeleri seçilir. Yağlı tasarımda yağ kalitesi ile DGA farklı sorulara yanıt verir. Bir ölçümün uygun bulunması bütün iç kusurları dışlamaz; sonuçlar fabrika ve önceki saha kayıtlarıyla karşılaştırılır.

Trafo temel kavramları için bu sayfa; ekipmana yönelik test seçimi için trafolarda test ve bakım, merkezin tamamı için trafo merkezi bakım kapsamı ve teklif kapsamı için Bursa trafo hizmeti birlikte değerlendirilebilir.

Kaynak ve uygulama sınırı

Teknik çerçeve: Sönmez Trafo: yağlı tip işletim ve bakım kılavuzu (2019, revizyon 8); Schneider Electric: Trihal kuru tip kılavuzu (2021, Avustralya ürün kapsamı); Megger: güç trafosu test ve tanı yöntemleri; Schneider Electric Electrical Installation Guide: görünür güç ve faz/hat gerilimi ayrımı. Ürün kılavuzları kendi ekipmanlarıyla sınırlıdır; bu kaynakların sayısal kabul değerleri ve bakım süreleri bütün trafolara genellenmez.

İlgili Blog Yazıları

İlgili Hizmetler

Sıkça Sorulan Sorular

Trafo nedir?

Trafo, değişken manyetik akı yoluyla enerji aktararak gerilim ve akım seviyelerini dönüştüren elektrik makinesidir. Klasik güç ve dağıtım trafosu tasarlandığı alternatif gerilim ve frekansta çalışır. Ayrı sargılı tasarımda galvanik ayrım bulunabilir; ototrafoda sargının bir bölümü ortak olduğundan aynı ayrım yoktur.

Trafo neden kullanılır, trafo ile ne yapılır?

İletim ve dağıtımda gerilimi ihtiyaca uygun seviyeye dönüştürmek için kullanılır. Aynı güç aktarımında daha yüksek gerilim daha düşük akıma, dolayısıyla daha düşük hat kaybına yardımcı olur. Kullanım gerilimine düşürmek devreyi dokunmaya güvenli hale getirmez; trafo da kendi kayıplarına sahiptir.

Trafo çeşitleri nelerdir?

Kullanım amacına göre güç ve dağıtım, izolasyon, ölçü ve ototrafo gibi türler vardır. Yapı ve yalıtım sistemine göre yağlı ve kuru tip; faz düzenine göre tek veya üç fazlı tasarımlar bulunur. Bu sınıflar birbiriyle birlikte kullanılır; tek başına bakım planını belirlemez.

Kuru tip trafo ile yağlı trafo arasındaki fark nedir?

Yağlı tipte yalıtım sıvısı soğutma ve yalıtıma katkı verir; sıvı kalitesi ve sızdırmazlık değerlendirilir. Kuru tipte yüzey, hava dolaşımı, sensör ve varsa fanlar öne çıkar. Kuru tip bakım gerektirmeyen veya yangın riski bulunmayan ekipman değildir. Seçim, ürün sınıfı ve tesisin yerleşim/çevre koşullarıyla yapılır.

Trafo seçerken nelere dikkat edilmelidir?

Güç, gerilimler, frekans, vektör grubu, empedans, yük karakteri, kısa devre koşulları, soğutma, yerleşim ve çevre birlikte incelenir. Gelecekteki yük artışı ve bakım erişimi de değerlendirilir. Kuru/yağlı seçimi yalnız bina içi/dışı veya fiyat üzerinden yapılmaz.

Transformatör AC mi DC mi, hangi akımla çalışır?

Klasik şebeke güç ve dağıtım trafosu, etiketinde belirtilen alternatif gerilim ve frekans için tasarlanır. Uygun olmayan doğru gerilimle beslenmesi aşırı akım ve hasar oluşturabilir. Güç elektroniğinde anahtarlanan dalga biçimleriyle çalışan farklı tasarımlar bulunması, şebeke trafosunun rastgele DC ile beslenebileceği anlamına gelmez.

Trafo olmazsa ne olur?

Elektrik şebekesinde üretim, iletim ve kullanım gerilimleri arasında gereken dönüşümler sağlanamaz; tesisin tasarlandığı besleme yapısı çalışmaz. Bir trafonun devre dışı kalmasının etkisi yedeklilik ve dağıtım düzenine bağlıdır. Bu nedenle işletmede arıza planı, koruma düzeni ve uygun bakım birlikte ele alınır.

Transformatör ile trafo arasındaki fark nedir?

Günlük kullanımda trafo, transformatörün kısa adıdır. Teknik dokümanda ekipmanın türü, etiketi, marka/modeli ve görevini de belirtmek gerekir; güç trafosu ile akım trafosu aynı test ve bağlantı kurallarına sahip değildir.

Transformatör formülü nedir, dönüştürme oranı nasıl hesaplanır?

İdeal sargı çifti için V₂/V₁ = N₂/N₁ ilişkisi kullanılır. Üç fazlı sistemde hat gerilimi oranı yorumlanırken bağlantı grubu dikkate alınır. Sinüzoidal koşullarda etkin gerilim ve akımla görünür güç tek fazda S = V×I; dengeli üç fazda hatlar arası gerilim ve hat akımıyla S = √3×Uhat×Ihat olarak hesaplanır. VA değerini 1000’e bölmek kVA verir. Dengesiz veya harmonikli yük ayrıca değerlendirilir.
