Parafudr Nedir? Ne İşe Yarar, Nasıl Çalışır ve Hangi Çeşitleri Vardır?

Parafudr, elektrik sistemlerinde yıldırım darbeleri ve anahtarlama kaynaklı geçici aşırı gerilimleri sınırlandırarak ekipman izolasyonunu korumak için kullanılan koruma elemanıdır. Uluslararası literatürde surge arrester olarak da adlandırılır. Şebekede oluşan ani aşırı gerilimleri bastırır ve bu darbeleri güvenli şekilde toprağa yönlendirir. Özellikle trafo, kesici, kablo başlığı, bara, motor, jeneratör ve şalt donanımı gibi kritik ve izolasyon maliyeti yüksek ekipmanların zarar görmesini önlemek için kullanılır. Modern parafudrlar metal oksit varistör (MOV) bloklarıyla çalışır; normal işletme geriliminde neredeyse yalıtkan gibi davranır, tehlikeli gerilim yükselmelerinde ise iletime geçerek darbe akımını toprağa deşarj eder. Normal şartlarda pasif kalan bu ekipman, darbe anında son derece kritik bir rol üstlenir. Bu yönüyle parafudr, modern enerji altyapısında sistem güvenilirliğini doğrudan etkileyen temel güvenlik elemanlarından biridir.

Parafudr; yıldırım darbeleri, anahtarlama olayları ve benzeri geçici aşırı gerilimlerin ekipmana zarar vermesini önlemek için gerilimi sınırlar ve darbe akımını toprağa deşarj eder. Parafudr ne işe yarar sorusuna yalnızca yıldırımdan korur demek eksik kalır; çünkü zararlı aşırı gerilimler sadece doğrudan yıldırım düşmesiyle oluşmaz. Anahtarlama işlemleri, hat manevraları, yakın çevredeki darbe etkileri ve bazı geçici sistem olayları da izolasyon seviyesini zorlayan gerilim yükselmeleri meydana getirebilir. Parafudr, bu ani yükselmeleri ekipmanın dayanabileceği seviyeye yakın bir noktada sınırlandırarak izolasyon delinmesini, sargı hasarını, ekipman yaşlanmasını ve ani arızaları azaltır. Trafo ve kablo gibi izolasyon maliyeti yüksek ekipmanların yanında doğru konumlandırılmış bir parafudr, sistem güvenilirliğini ciddi biçimde artırır. Özellikle yıldırım etkinliği yüksek bölgelerde parafudr kullanımı, doğrudan işletme sürekliliğine katkı sağlar.

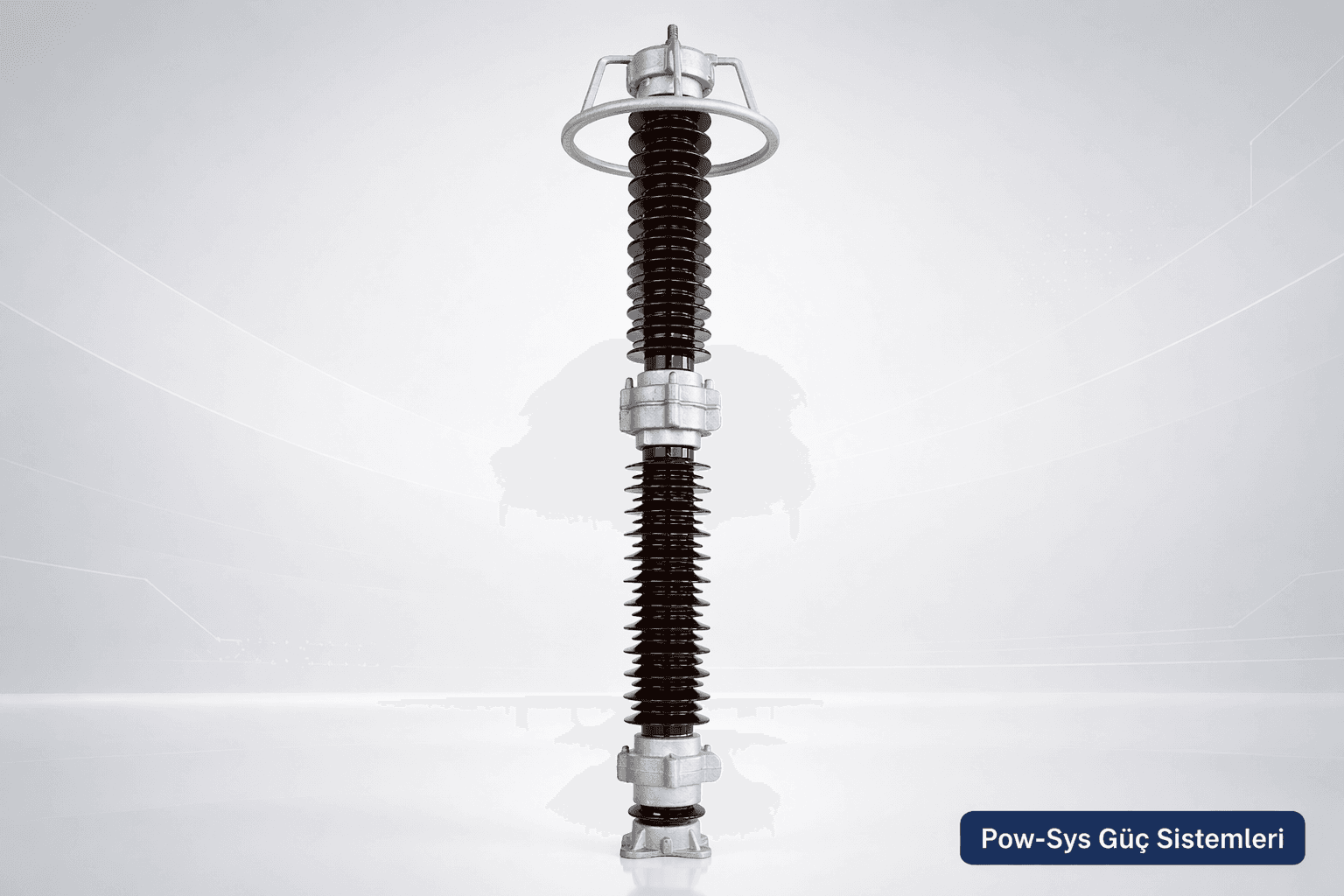

Modern parafudrlar, doğrusal olmayan direnç karakterine sahip metal oksit varistör (MOV) bloklarıyla çalışır. Normal işletme geriliminde MOV yapısı neredeyse yalıtkan gibi davranır ve sistem üzerinde önemli bir akım taşımaz. Ancak gerilim kısa süreli olarak tehlikeli seviyeye çıktığında bu yapı iletime geçer, darbe akımını toprağa deşarj eder ve ekipman uçlarındaki gerilimi sınırlar. Aşırı gerilim ortadan kalktığında parafudr yeniden yüksek empedanslı duruma döner ve pasif bekleme haline geçer. Bu çalışma şekli sayesinde parafudr, sürekli akım taşıyan ana güç yolu gibi çalışmaz; normal işletmede sessiz kalır, darbe anında ise aktif koruma sağlar. Doğru seçilmiş ve doğru uygulanmış bir MOV parafudr, tek kullanımlık bir eleman değildir; birçok darbe olayını karşılayabilir. Ancak zamanla maruz kaldığı darbe enerjisi ve çevresel etkiler performansını düşürebileceğinden periyodik kontrol önemlidir.

Parafudr, korunacak ekipmana seri değil paralel bağlanır; bu, çalışma mantığının en önemli noktalarından biridir. Korunacak ekipmanın faz-toprak ya da uygun bağlantı düzeni üzerinden yanına konumlandırılır ve sürekli akım taşıyan ana güç yolu gibi çalışmaz. Asıl görevi, normal işletmede pasif kalmak ve darbe geldiği anda aktif koruma sağlamaktır. Bu yüzden parafudr; kesici, ayırıcı ya da sigorta gibi düşünülemez; doğrudan aşırı gerilim sınırlama işi yapan özel bir koruma elemanıdır. Bağlantıda montaj noktası da en az ürün seçimi kadar önemlidir; çünkü koruma seviyesi yalnızca ürün etiketine değil, ekipmana olan uzaklığa, bağlantı iletkeninin uzunluğuna ve saha yerleşimine de bağlıdır. Korunacak ekipman ile parafudr arasındaki bağlantı ne kadar kısa ve doğruysa koruma etkisi o kadar iyi olur.

Parafudr ile paratoner arasındaki temel fark; paratonerin yapıyı doğrudan yıldırım darbesine karşı koruyan dış yakalama sisteminin parçası olması, parafudrun ise elektrik sisteminin içinde ekipman uçlarında oluşan aşırı gerilimleri sınırlayan bir koruma elemanı olmasıdır. Paratoner, yapıyı veya tesisi doğrudan yıldırım darbesine karşı yakalama ve toprağa iletme mantığıyla çalışır. Parafudr ise yıldırım ve anahtarlama kaynaklı geçici aşırı gerilimleri, korunan ekipmanın dayanabileceği seviyeye yakın bir noktada bastırır ve darbe akımını güvenli şekilde toprağa deşarj eder. Yani biri dış yıldırım yakalama sisteminin parçasıyken, diğeri elektriksel darbe gerilimini sınırlayan cihazdır. Aynı amaç için kullanılıyor gibi görünseler de görev tanımları farklıdır; bu nedenle iki ekipman birbirinin yerine geçen değil, farklı görevler üstlenen çözümlerdir. Parafudr bu görevi; trafo, kesici, kablo başlığı ve bara gibi ekipmanların yakınında konumlandırılarak yerine getirir.

Parafudrlar; trafo merkezlerinde, OG hücrelerde, dağıtım panolarında, havai hat girişlerinde, kablo geçiş noktalarında, motor beslemelerinde, jeneratör bağlantılarında ve GIS gibi özel şalt sistemlerinde yaygın olarak kullanılır. Özellikle trafo ve kablo gibi izolasyon maliyeti yüksek ekipmanların yanında doğru konumlandırılmış bir parafudr, sistem güvenilirliğini ciddi biçimde artırır. Yıldırım etkinliği yüksek bölgeler, kablo-havai hat geçişleri, açık şalt sahaları ve motor-jeneratör gibi hassas yük beslemeleri, parafudr kullanımının işletme sürekliliğine doğrudan katkı sağladığı noktalardır. Buna karşılık yanlış yere konulan ya da uygun seviyede seçilmeyen parafudr, beklenen korumayı sağlayamayabilir. Bu nedenle OG ve YG tesislerinde parafudr yerleşimi; trafo, kesici, kablo başlığı, akım-gerilim trafoları ve bara düzeniyle birlikte düşünülmeli, korunacak ekipmana mümkün olduğunca yakın ve kısa bağlantıyla monte edilmelidir.

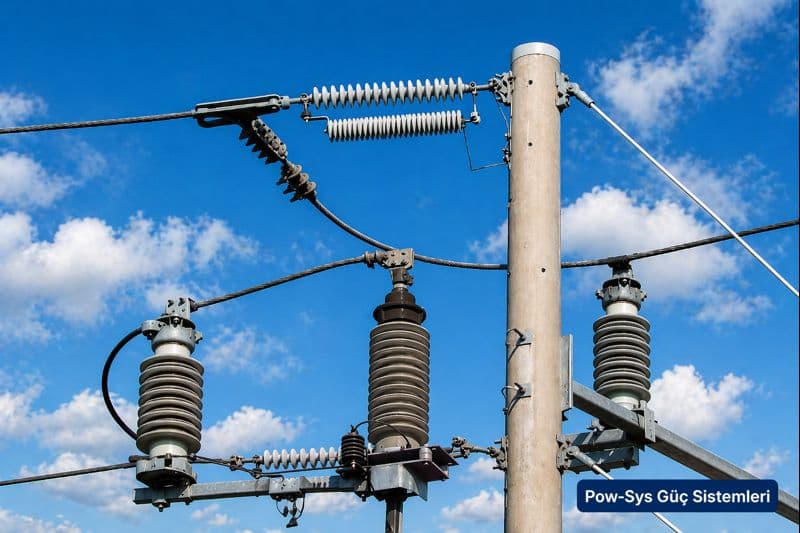

Parafudr çeşitleri uygulamaya göre dağıtım tipi, istasyon tipi ve hat tipi olarak değerlendirilebilir. Dağıtım tipi parafudrlar, orta gerilim şebekelerinde ve dağıtım ekipmanlarının korunmasında yaygın olarak kullanılır. İstasyon tipi parafudrlar, daha ağır görev koşulları ve daha kritik ekipman koruması için tercih edilir. Hat parafudrları ise belirli iletim ve dağıtım hatlarında yıldırım performansını iyileştirmek amacıyla kullanılır. Gövde yapısına göre de bazı uygulamalarda porselen gövdeli, bazı uygulamalarda silikon gövdeli çözümler öne çıkar; çok kirli, nemli ya da dış ortam koşullarının zorlayıcı olduğu tesislerde gövde malzemesi ve yüzey davranışı daha kritik hale gelir. Hangi tipin uygun olduğu; sistem gerilimi, beklenen darbe enerjisi, çevre koşulları ve korunacak ekipmanın önemi birlikte değerlendirilerek belirlenmelidir. Özel yükler veya yüksek darbe enerjisi beklenen noktalarda standart dağıtım tipi bir ürün yeterli olmayabilir.

Parafudr seçiminde yalnızca sistem gerilimine bakmak yeterli değildir; sürekli çalışma gerilimi, geçici aşırı gerilim dayanımı, nominal deşarj akımı, koruma seviyesi, enerji soğurma kapasitesi, kısa devre davranışı, gövde malzemesi ve montaj çevresi birlikte değerlendirilmelidir. Çok kirli, nemli ya da dış ortam koşullarının zorlayıcı olduğu tesislerde gövde malzemesi ve yüzey davranışı daha kritik hale gelir. Özel yükler veya yüksek darbe enerjisi beklenen noktalarda standart dağıtım tipi bir ürün yeterli olmayabilir. Ayrıca koruma seviyesi, ekipmanın dayanım seviyesiyle uyumlu seçilmelidir; aksi halde ya gereksiz maliyet ortaya çıkar ya da koruma yetersiz kalır. Parafudr, trafo merkezlerinde izolasyon koordinasyonunun önemli parçalarından biri olduğundan tüm tesisin gerilim dayanım düzeniyle birlikte düşünülmelidir. Bu nedenle parafudr seçimi, mühendislik hesabı gerektiren ciddi bir tasarım konusudur ve doğru montaj noktasıyla birlikte planlanmalıdır.

MOV parafudr, metal oksit varistör blokları kullanan modern parafudr tipini ifade eder. MOV blokları doğrusal olmayan direnç karakterine sahiptir; normal işletme geriliminde neredeyse yalıtkan gibi davranır ve sistem üzerinde önemli bir akım taşımaz. Gerilim kısa süreli olarak tehlikeli seviyeye çıktığında ise iletime geçer, darbe akımını toprağa deşarj eder ve ekipman uçlarındaki gerilimi sınırlar. Aşırı gerilim ortadan kalkınca yapı yeniden yüksek empedanslı duruma döner. Modern parafudrların çoğu bu prensiple çalışır. Doğru seçilmiş ve doğru uygulanmış bir MOV parafudr, tek kullanımlık bir eleman değildir; birçok darbe olayını karşılayabilir. Ancak zaman içinde maruz kaldığı darbe enerjisi, çevresel kirlenme, nem, mekanik zorlanma ve yaşlanma etkileri performansını düşürebilir. Bu nedenle MOV parafudr bulunan sistemlerde yalnızca montaj değil, periyodik kontrol yaklaşımı da önemlidir.

Parafudr ekipmana yakın konur; çünkü korunacak ekipman ile parafudr arasındaki bağlantı ne kadar kısa ve doğruysa, darbe anında koruma etkisi o kadar iyi olur. Koruma seviyesi yalnızca ürün etiketine değil; ekipmana olan uzaklığa, bağlantı iletkeninin uzunluğuna ve saha yerleşimine de bağlıdır. Uzun bağlantılar koruma performansını düşürebilir. Bu nedenle OG ve YG tesislerinde parafudr seçimi; trafo, kesici, kablo başlığı, akım-gerilim trafoları ve bara düzeniyle birlikte düşünülmelidir. Uygulamada iyi ürün seçimi kadar doğru montaj noktası da önemlidir; yanlış yere konulan ya da uygun seviyede seçilmeyen parafudr beklenen korumayı sağlayamayabilir. Özellikle trafo ve kablo gibi izolasyon maliyeti yüksek ekipmanların hemen yanında konumlandırılan parafudrlar, izolasyon delinmesi ve sargı hasarı gibi riskleri azaltarak sistem güvenilirliğini belirgin biçimde artırır.
