Özet Başlıklar
- Elektriksel yalıtım ve tanımlanmış mekanik taşıma görevleri
- Porselen, cam ve kompozit tasarımların kullanım sınırları
- Kaçak yolu, hava açıklığı ve iç delinme arasındaki fark
- Ürün seçimi için yük, çevre, bağlantı ve test bilgilerinin birlikte okunması
İçerik

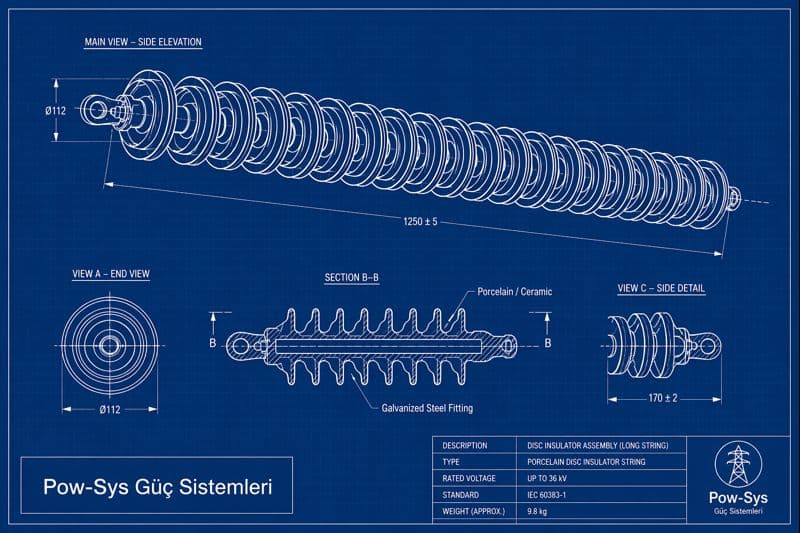

İzolatör nedir, ne işe yarar?
Güç sistemlerinde izolatör, gerilim altındaki iletkeni veya parçayı destek yapıya karşı elektriksel olarak yalıtır ve tasarımına uygun mekanik yükleri taşır. Havai hattaki askı dizisi ile trafo merkezindeki bara desteği aynı temel görevleri paylaşır; ancak aynı ürün değildir. Yalıtkan malzeme, izolatörün yalnızca bir parçasıdır: gövde, metal bağlantılar, yüzey profili ve montaj biçimi birlikte değerlendirilir.
İzolatör için “akımı tamamen keser” demek yanıltıcıdır. Özellikle kirli ve ıslak yüzeylerde kaçak akım ve yüzeysel boşalma oluşabilir. Parçanın uygunluğu, görünüşüne veya malzeme adına göre değil; elektriksel ve mekanik özellikleri ile çalışacağı koşullara göre belirlenir.
İzolatör ile ayırıcı aynı ekipman değildir
Türkçedeki bu ekipmanın İngilizce karşılığı electrical insulator’dır. İngilizce isolator veya disconnector ise bir ayırma anahtarını ifade edebilir. İzolatör iletkeni yalıtır ve taşır; ayırıcı bir anahtarlama ekipmanıdır. Bir ayırıcının üzerinde izolatör bulunması, bu iki parçayı aynı bileşen yapmaz. Anahtarın konumu da tek başına gerilimin yokluğunu veya çalışma iznini göstermez.
Kaçak yolu, hava aralığı ve delinme neden ayrılır?
Elektriksel yalıtımı yalnızca yüksek dirençle açıklamak yeterli değildir. Yüzey, dış hava ve malzemenin içi farklı zorlanma yolları oluşturur. Bir mesafenin artırılması, diğer bütün dayanım koşullarının sağlandığını göstermez.
| Kavram | Hangi yolu anlatır? | Seçimdeki sınırı |
|---|---|---|
| Yüzey kaçak yolu (creepage) | İletken kısımlar arasındaki yalıtkan yüzey boyunca izlenen en kısa mesafe. | Kirlenme, ıslanma, profil ve montaj yönü birlikte değerlendirilir; bütün izolatörler için tek bir mm/kV değeri yoktur. |
| İzolatörün kuru ark mesafesi | İzolatörün normalde gerilim farkı bulunan metal kısımları arasındaki en kısa dış hava yolu. | Yüzey boyunca ölçülen creepage ile aynı değildir; belirtilmiş elektriksel test özelliklerinin yerini tutmaz. |
| Kurulu tesiste hava açıklığı | Parçalar arasındaki hava yoludur; komşu iletkenler ve topraklı yapılar da yerleşime dahildir. | Tek başına izolatörün boyu veya ürün fotoğrafı bütün tesis açıklıklarını doğrulamaz. |
| Malzeme içinden delinme | Yalıtkan gövdenin içinden gelişen elektriksel bozulma. | Yüzeyde atlama görülmesi ile aynı arıza değildir; dıştan sağlam görünüş iç yapının sağlamlığını kanıtlamaz. |

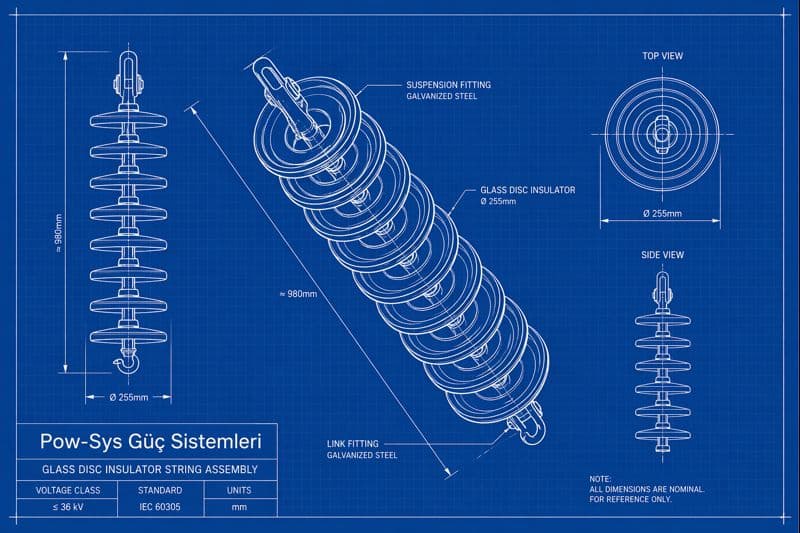

Porselen, cam ve kompozit izolatör karşılaştırması
Malzemeye göre sınıflandırma ile parçanın kullanım biçimi ayrı konulardır. Aynı uygulama için seçilecek ürünün bağlantıları, boyutları ve tanımlanmış dayanımları ayrıca kontrol edilir. “Polimer” ifadesi de silikon kauçuk mahfazalı kompozit ile epoksi döküm gibi farklı tasarımları aynı ürün yapmaz.
| Malzeme / yapı | Değerlendirilecek özellik | Gözden kaçmaması gereken sınır |
|---|---|---|
| Porselen | Yerleşik uygulama deneyimi ve ürüne özgü mekanik/elektriksel özellikler. | Kırık, çatlak, iç delinme ve metal-bağlantı sorunları ayrı değerlendirilir; yalnız yaş veya sağlam görünüş kalan dayanımı göstermez. |
| Temperli cam kap-pim üniteler | Kabuğun kırılması bazı hasarları görünür kılabilir. | Görünürlük bir kullanım onayı değildir; metal bağlantı, korozyon ve dizinin mekanik bütünlüğü de önemlidir. |
| Silikon mahfazalı kompozit | Ağırlık, yüzeyin su iticiliği ve uygulamaya uygun çekirdek/bağlantı tasarımı. | Mahfaza, çekirdek ve uç bağlantılar farklı hasar biçimleri gösterebilir. Hidrofobiklik kalıcı kirlenme bağışıklığı veya kalan ömür ölçüsü değildir. |
Askı, pin, line post ve station post tiplerinde yükler
Bir kN değeri, yükün yönü ve tanımı olmadan yeterli seçim bilgisi değildir. Kopma veya belirtilmiş dayanım değeri, izin verilen sürekli çalışma yüküyle otomatik olarak eşitlenmez. Eğilme yükünde uygulama noktası ve moment kolu; birden fazla yükte ise üreticinin etkileşim sınırları önemlidir.
| Tasarım | Başlıca inceleme konusu | Eşdeğerlik için gereken bilgi |
|---|---|---|
| Askı / gergi dizisi | İletken ve donanım yüklerinin diziye aktarılması; tanımlanmış çekme görevi. | Ünite/dizi bağlantıları, yük birleşimleri ve ilgili mekanik dayanım tanımı. |
| Pin tipi | Direk üstü destek ve ürüne göre tanımlanmış yanal/eğilme yükleri. | Pin bağlantısı, ölçüler, yük uygulama noktası ve üretici verileri. |
| Line post | Düşey, enine ve boyuna yüklerin birlikte oluşturduğu zorlanma. | Tek eksendeki azami değerden ibaret olmayan yük etkileşim verisi; varsa payanda ve donanımın sınırları. |
| Station post | Ekipmana göre eğilme, basma, çekme veya burulma görevi. | Üründe hangi görevlerin tanımlandığı, montaj ölçüleri ve ekipmanın işletme yükleri. |
Hidrofobik yüzey neden tek başına yeterli değildir?
Silikon yüzeyin suyu damlalar halinde tutması, ıslak yüzeyde kesintisiz iletken bir yol oluşmasını zorlaştırabilir. Buna karşılık su iticiliğin o anda görülmesi; kirin uzaklaştığını, bütün kir tabakasına aynı özelliğin geçtiğini veya elektriksel dayanımın yeterli olduğunu tek başına göstermez.
K-Line Insulators uzmanlarının INMR’de sunduğu deneysel raporda, denenen silikon formülleri tekrarlanan kirlenme sonrasında farklı toparlanma davranışı göstermiştir. Bu sonuç, o malzemeler ve deney koşullarıyla sınırlıdır. Bütün kompozit ürünler için aynı toparlanma süresi, bakım aralığı veya hizmet ömrü çıkarılamaz.
İzolatör seçimi için hangi bilgiler gerekir?
Önce bileşenin görevi ve AC/DC uygulaması belirlenir. Ardından üründeki gerilim tanımları, belirtilmiş güç frekansı ve darbe dayanımları, mekanik yükler ve bağlantı ölçüleri birlikte incelenir. Aynı nominal gerilim ifadesi, iki ürünü otomatik olarak değiştirilebilir yapmaz.
Kirlenme değerlendirmesinde yalnız “sahil” veya “sanayi” etiketi yeterli değildir. Kirin niteliği ve birikimi, ıslanma, profil, montaj yönü, rakım ve mevcut saha deneyimi dikkate alınır. Creepage hesabında kullanılan gerilimin hangi büyüklük olduğu açıklanmalıdır; hat gerilimi ile izolatör uçları arasındaki gerilim gelişigüzel birbirinin yerine kullanılamaz.
- Ekipman ve ürün kimliği; üretici veri sayfası ve uygulanacak standart/sürüm.
- AC/DC uygulaması, gerilim tanımları ve belirtilmiş elektriksel dayanım seviyeleri.
- Çekme, basma, eğilme veya burulma yükleri; yükün yönü, uygulama noktası ve birleşimleri.
- Kirlenme/ıslanma koşulları, rakım, iç/dış ortam ve montaj yönü.
- Yüzey profili, creepage, kuru ark mesafesi, bağlantı ölçüleri ve tesis yerleşimi.
- Mevcut test raporları, üretim/kurulum izlenebilirliği ve önceki işletme bulguları.
Temsili etiket örneği: “36 kV – 10 kN” neden yetmez?
Tamamen varsayımsal bir ürünün üzerinde yalnız “36 kV – 10 kN” yazdığını düşünelim. Gerilim değerinin hangi anma veya en yüksek teçhizat gerilimi tanımına, mekanik değerin hangi yöne ve dayanım tanımına karşılık geldiği bilinmeden ürün seçilemez. Eğilme için yük uygulama noktası; AC/DC kullanımı için ilgili ürün kapsamı; elektriksel değerlendirme için yüzey ve test özellikleri ayrıca gerekir. Bu örnek gerçek bir ekipmana seçim veya kullanım onayı vermez.
İzolatör ile bushing arasındaki fark
Destek izolatörü iletkeni taşıyıp destek yapıdan yalıtır. Bushing ise iletkenin trafo tankı veya benzeri bir ekipman duvarından yalıtılmış olarak geçmesini sağlayan özel bir bileşendir. Geçiş bölgesi, bağlantılar ve tasarıma bağlı sızdırmazlık ihtiyaçları da bu görevin parçasıdır. Her iki bileşenin yalıtım yapması, aynı veri sayfası veya test yaklaşımıyla değiştirilebilecekleri anlamına gelmez.
Görsel incelemenin gösterdikleri ve sınırları
Bakım kaydında görülen bulgu ile ondan çıkarılan sonuç ayrılmalıdır. Ekipman kimliği, yer, tarih ve çevre koşullarıyla kaydedilmiş bir çatlak veya kirlenme bulgusu değerlidir; fakat fotoğraf tek başına kök nedeni, kalan ömrü veya elektriksel/mekanik uygunluğu belirlemez.
| Görülebilen bulgu | Tek başına göstermez | Değerlendirmede aranacak bağlam |
|---|---|---|
| Kir, tuz veya yüzeyde izler | Belirli bir kV dayanımını veya temizliğin sorunu tamamen çözeceğini. | Kirlenme/ıslanma koşulları, geçmiş olaylar ve uygun inceleme/test kapsamı. |
| Çatlak, kırık cam kabuk veya eksik parça | İç yapının, metal bağlantının veya dizinin kalan dayanımını. | Parça kimliği, hasarın yeri ve ilgili mekanik/elektriksel değerlendirme. |
| Paslanmış pin veya bağlantı | Kalan metal kesitini ya da kopma yükünü yalnız fotoğraftan. | Korozyonun kapsamı, bağlantı tasarımı ve uygun ölçüm/inceleme bulguları. |
| Kompozit mahfazada hasar | Çekirdeğin ve uç bağlantının her açıdan sağlam veya arızalı olduğunu. | Mahfaza, çekirdek, arayüz ve bağlantıların ürün özelinde değerlendirilmesi. |
Test ve bakım kapsamı nasıl netleştirilir?
Tesisin YG/OG test, bakım ve onarım ihtiyacı ile YG tesisleri için işletme sorumluluğu ihtiyacı ayrı değerlendirilmelidir. Ekipman listesi, üretici verileri, önceki raporlar ve incelemenin amacı birlikte ele alınarak hizmet kapsamı netleştirilebilir. Genel ürün adı, tek bir direnç değeri veya fotoğraf ekipmana özel değerlendirme planının yerini tutmaz.
Başvuru kaynaklarının kapsamı
IEC 61952 line post izolatör kapsamı, IEC 60137 bushing kapsamı ve IEC TS 60815-1 kirli koşullarda dış ortam izolatör seçimi kapsamı farklı ürün ve uygulama sorularını ele alır. Bu bağlantılar IEC’nin ücretsiz katalog açıklamalarıdır; tam standardın deney tabloları veya tesise özel uygunluk kararı yerine kullanılmaz.
İlgili Blog Yazıları
İlgili Hizmetler
Sıkça Sorulan Sorular
İzolatör nedir?
İzolatör, güç sisteminde gerilim altındaki iletkeni destek yapıdan elektriksel olarak yalıtan ve tasarımına uygun mekanik yükleri taşıyan bileşendir. Askı dizisi, pin veya istasyon postu bu görevleri farklı biçimlerde yerine getirir. Malzeme adı ya da sağlam görünüş, parçanın bütün elektriksel ve mekanik özelliklerini göstermez.
İzolatör ne demek?
Bu sayfada izolatör, iletkeni yalıtıp taşıyan güç sistemi bileşenini ifade eder; İngilizce karşılığı insulator’dır. İngilizce isolator veya disconnector ise bir ayırma anahtarını ifade edebilir. Anahtarlama ekipmanı ile onun üzerindeki destek izolatörü ayrı bileşenlerdir.
İzolatör ne işe yarar?
İletkeni uygun konumda taşır ve destek yapıya karşı istenmeyen iletimi sınırlar. Mekanik görev; ürününe göre çekme, eğilme, basma veya burulma yükleri içerebilir. “Hiç kaçak akım olmaz” sonucu çıkarılmamalıdır; kirlenmiş ve ıslanmış yüzeylerde kaçak akım ve boşalma oluşabilir.
İzolatör nasıl çalışır?
Yalıtkan gövde, yüzey profili ve çevresindeki hava birlikte elektriksel yalıtım düzenini oluşturur. Yüzey boyunca creepage, dış havadaki ark yolu ve gövde içinden delinme farklı konulardır. Bu nedenle yalnız direnç, tek mesafe veya fotoğraf bütün dayanım koşullarını doğrulamaz.
İzolatör çeşitleri nelerdir?
Malzemeye göre porselen, cam ve farklı polimer/kompozit tasarımlar; kullanım biçimine göre pin, askı/gergi, line post ve station post gibi gruplar vardır. Bunlar aynı sınıflandırma değildir. Örneğin iki post izolatörün aynı malzemeden olması, yüklerinin ve bağlantılarının eşdeğer olduğunu göstermez.
Kompozit izolatörün avantajı nedir?
Silikon mahfazalı kompozit tasarımlarda ağırlık ve su itici yüzey yararlı olabilir. Ancak hidrofobiklik kalıcı kirlenme bağışıklığı değildir; tekrarlanan kirlenmede toparlanma malzeme formülüne göre değişebilir. Mahfaza, çekirdek ve uç bağlantıların uygunluğu ayrıca değerlendirilir.
Porselen izolatör neden hâlâ kullanılır?
Porselen, yerleşik uygulama deneyimi ve ürüne özgü elektriksel/mekanik özellikleri nedeniyle birçok tasarımda kullanılmaya devam eder. Bu durum her porselen ürünün diğer malzemelerden üstün veya her yaşta uygun olduğu anlamına gelmez. Çatlak, iç delinme, bağlantı ve saha koşulları ürün özelinde incelenir.
İzolatör ile bushing aynı şey midir?
Aynı bileşen değildir. Destek izolatörü iletkeni taşıyıp destek yapıdan yalıtır; bushing ise iletkenin tank veya muhafaza duvarından yalıtılmış geçişini sağlar. Tasarıma bağlı bağlantı ve sızdırmazlık ihtiyaçları da farklıdır. Aynı yalıtım görevi, aynı seçim ve test yaklaşımı anlamına gelmez.
İzolatör seçerken nelere dikkat edilir?
AC/DC uygulaması, gerilim ve test tanımları, kirlenme/ıslanma, rakım, yüzey profili, creepage, mekanik yükler ve montaj ölçüleri birlikte değerlendirilir. Bir kN değeri için yön, uygulama noktası ve dayanım tanımı gerekir. Üretici veri sayfası olmadan görünüşten eşdeğer ürün seçilmez.
İzolatörler nerelerde kullanılır?
Havai hatlarda iletken desteğinde, trafo merkezlerinde bara ve ekipman desteklerinde ve uygun tasarımlarla hücre içlerinde kullanılır. Çevre ve yükler değiştiği için her yerde aynı parça kullanılamaz. İç ortam, dış ortam, hat postu ve istasyon postu için ürün kapsamı ayrıca belirlenir.
İzolatör neden bakım programına dahil edilmelidir?
Kirlenme, çatlak, korozyon, mahfaza hasarı veya bağlantı sorunları zaman içinde gelişebilir. Bulguların ekipman kimliği ve koşullarıyla kaydedilmesi, gerekli inceleme/test kapsamını belirlemeye yardımcı olur. Temiz görünüş uygunluk kanıtı; tek fotoğraf da kök neden veya kalan ömür tespiti değildir.
