Özet Başlıklar
- Model, çekirdek/kademe ve bağlı devreyi tanımlayan test planı; bütün CT’ler için aynı test menüsü yoktur
- Görsel bakım, üreticiye uygun temizlik, bağlantı ve sekonder güvenliğinin birlikte değerlendirilmesi
- Oran, polarite ve faz hatası; sargı direnci ve excitation sonucunun ayrı tanı sınırları
- AC burden empedansı ile DC loop direnci farkı; varsayımsal I²R kıyası sınıf uygunluğu değildir
- Seçilmiş primer/sekonder yol, gözlenen açtırma işlevleri, restorasyon ve izlenebilir rapor kayıtları
İçerik
Akım trafosu bakımında amaç yalnız ekipmanı temizlemek veya bir test listesine işaret koymak değildir. CT’nin kimliği, ölçü/koruma görevi, bağlı sekonder devre ve yapılan değişiklikler birlikte ele alınır. Hatalı oran, polarite, bağlantı veya sekonder devre sorunu ölçüm ve koruma işlevlerini etkileyebilir; test raporu hangi bölümün gerçekten doğrulandığını göstermelidir.
Önce ekipmanı ve test kapsamını tanımlayın
Plan; üretici/model, etiket oranları, çekirdek/kademe kimliği, sınıf, burden, frekans, tesis koşulları ve bağlı röle/sayaç bilgisiyle hazırlanır. İlk devreye alma, periyodik durum değerlendirmesi, röle yenilemesi ve bağlantı değişikliği aynı amaç değildir. Bir ürün kataloğunda veya tedarik şartnamesinde bulunan bütün testlerin her saha bakımında yapılacağı varsayılmaz.

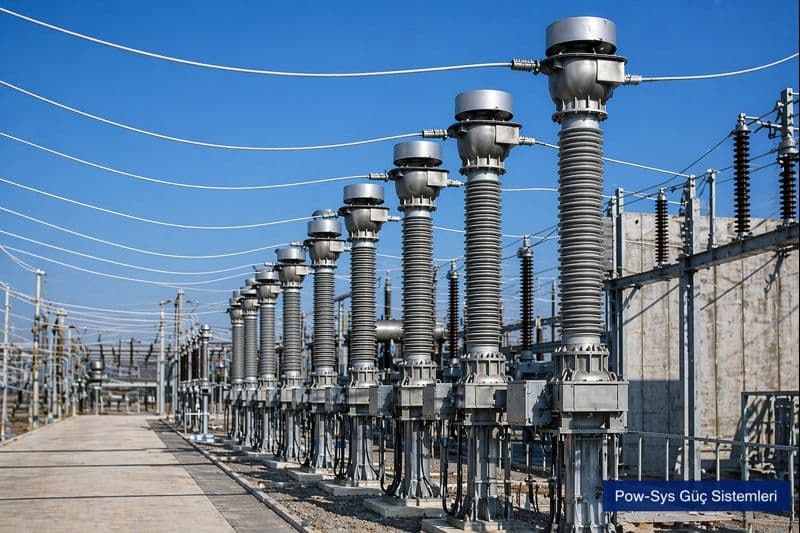

Görsel bakım ve sekonder güvenliği
Onaylı çalışma planı kapsamında gövdede çatlak, kir/nem/karbonlaşma, ısınma izi, terminal/etiket hasarı ve bağlantı sorunları incelenir. Temizlik malzemesi ve yöntemi izolasyona uygun üretici talimatından seçilir. Bağlantı sıkılığı kontrolü de ilgili modelin koşullarına bağlıdır; genel tork değeri verilmez.
Anma sekonder akımının 1 A veya 5 A olması, CT sekonder devresini dokunmak için güvenli kılmaz. Primerden akım geçerken sekonder devre açık bırakılmaz; tehlikeli gerilim oluşabilir. Kullanılmayan çekirdek, kademe, test bloğu ve topraklama düzeni modele/şemaya bağlıdır. Müdahale yalnız yetkin personelce üretici talimatları ve onaylı çalışma/test planına göre yürütülür; burada kısa devre veya manevra sırası verilmez.

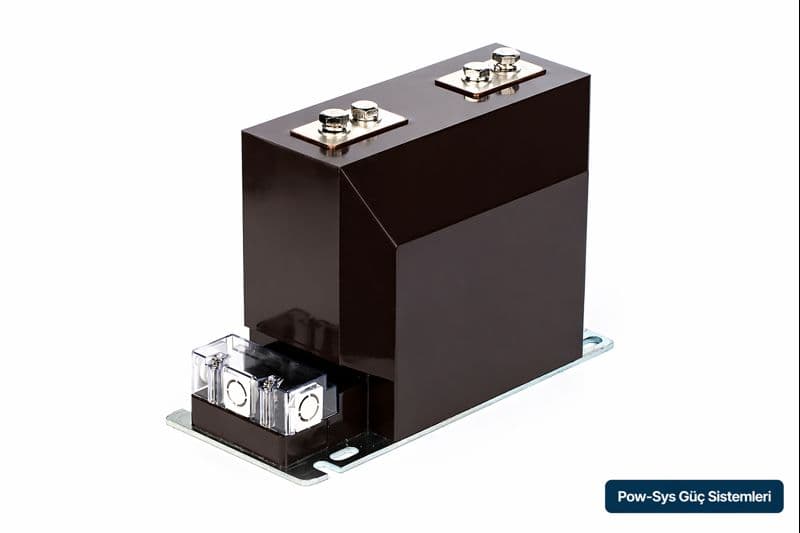

Schneider Electric’in CT sekonder güvenliği uyarıları bu açık devre riskini ve yetkin personel gereğini açıklar. Görseldeki fiziksel CT veya kapalı sekonder görünümü, güvenli çalışma izni ya da yapılmış testin kanıtı değildir.
Oran, polarite ve faz hatası ayrı sonuçlardır
Oran testi seçilmiş çekirdek/kademenin dönüşümünü, polarite terminal yönünü, faz hatası ise primer ve sekonder arasındaki faz ilişkisini değerlendirir. Kullanılan metot ve koşullar belirtilmeden bu sonuçlar birbirinin yerine geçmez. Yanlış oran seçimi, sayaç çarpanı veya röle ayarı gibi bağlantılı kayıtları etkileyebileceğinden sonuçlar onaylı projeyle karşılaştırılır.
| Yöntem | Değerlendirilen bulgu | Tek başına kanıtlamadığı |
|---|---|---|
| Oran/polarite/faz | Seçilmiş sargı/kademe ve yöntem koşulundaki dönüşüm/yön/faz | Bütün yük ve arıza koşullarında sınıf veya bütün saha kablolaması |
| DC sargı direnci | Karşılaştırılabilir koşullarda direnç/bağlantı farklılığı | Bütün kısa devre olmuş tur kusurlarının tek başına kesin teşhisi |
| Excitation/knee | Seçilmiş sınıf ve tanıma göre uyarma karakteristiği | Her koruma düzenine yeterli CT seçimi veya tek evrensel knee sınırı |
| AC burden / DC loop | Yönteme göre sekonder yükü ya da DC devre direnci | İki büyüklüğün eşit olduğu veya doğrudan sınıf sertifikası |
| Yalıtım tanısı | Modele uygun seçilmiş izolasyon özelliği | Tüm iç kusurların yokluğu veya güvenli gelecek çalışma garantisi |
| Enjeksiyon/fonksiyon | Test planında gerçekten dahil edilen yol ve işlev | Bloke edilen/işletilmeyen çıkışlar veya bütün trip sistemi |
DC sargı direnci ve excitation hangi koşullarda kullanılır?
DC sargı direnci, önceki değerler veya uygun karşılaştırma temeliyle bağlantı ve sargı davranışındaki farklılıkları değerlendirmeye yardım edebilir. Sıcaklık, kademe, ölçüm yöntemi ve kararlılık gibi koşullar raporda bulunmalıdır. Direnç ölçümü tek başına bütün kısa devre olmuş tur kusurlarını belirlediği veya arızanın yerini kesin gösterdiği biçimde sunulmaz; diğer bulgularla birlikte yorumlanır.
Excitation ve knee değerlendirmesi ilgili koruma CT’sinin sınıfı, uygulaması, yöntem ve kullanılan tanıma göre seçilir. Farklı IEC/IEEE tanımları ve test sistemlerinin doğrudan ya da türetilmiş ölçüm yolları aynı kabul kuralı değildir. Evrensel bir knee değeri veya her koruma CT’si için zorunlu aynı metot verilmez.
Megger’in 2021 tarihli manyetik malzeme ve knee-point açıklaması farklı tanım ve yöntem bağlamlarını ele alır. Buradaki sayısal örnekler, bütün saha CT’leri için test gerilimi veya kabul kriteri olarak kullanılmaz. Test yönteminin kalıcı manyetizmayı etkileyebildiği durumlarda modele özgü üretici restorasyon/demanyetizasyon gereği onaylı planın parçasıdır; genel işlem sırası verilmez.
Burden empedansı, DC loop direnci ve I²R örneği
Burden değerlendirmesi bağlı cihazları, kabloları, terminal geçişlerini ve diğer sekonder devre unsurlarını kapsar. AC empedans, frekans ve güç faktörü içerebilir; DC loop direnci bununla aynı büyüklük değildir. DC ölçüm tek başına gerçek AC burdeni veya belirtilen sınıfın bütün koşullarda sağlandığını kanıtlamaz.
| Anma akımı varsayımı | Devre direnci varsayımı | I²R aktif kaybı | Sınır |
|---|---|---|---|
| 1 A | 0,2 Ω | 1² × 0,2 = 0,2 W (saf dirençte 0,2 VA) | Saf dirençli örnek; güç faktörü 1 |
| 5 A | 0,2 Ω | 5² × 0,2 = 5 W (saf dirençte 5 VA) | Aynı dirençte 25 kat yük; gerçek devre ölçümü değil |
| Her iki örnek | Sıcaklık ve direnç aynı varsayıldı | Gerçek cihaz/kablo/reaktif bileşenler ayrıca değerlendirilir | Sınıf uygunluğu, ürün seçimi veya dokunma güvenliği kanıtı değildir |
Uzun kablo, yeni röle/sayaç, ara terminal veya test bloğu değişikliği olduğunda onaylı devreye göre yük ve bağlantı değerlendirmesi yenilenir. CT’nin anma burdeni ve ilgili doğruluk koşulları, gerçek devreyle karşılaştırılır; yalnız VA sayısını büyütmek otomatik doğru seçim değildir.
Yalıtım tanıları ve seçilmiş primer/sekonder zincir
Yalıtım direnci, kapasitans/kayıp veya kısmi boşalma gibi tanılar CT yapısına, arıza şüphesine, üretici talimatına ve mevcut uygun donanıma göre seçilir. Bunlar her bakımın zorunlu menüsü veya bu sayfadan verilen hizmet/akreditasyon taahhüdü değildir. Test gerilimi, bağlantı ve kabul koşulu ilgili model ve onaylı plana dayanır.
Primer enjeksiyon, seçilmiş primer akım yoluna uygulandığında CT ve dahil edilen ölçüm yolunun davranışını inceleyebilir. Röle göstergesi, çıkışı, açtırma kablosu veya gerçek kesici işlemi yalnız düzen bunları işletip gözlediğinde doğrulanmış sayılır. Tek enjeksiyon bütün trip sisteminin test edildiğini göstermez.
Sekonderden yapılan testin kapsamı bağlantı noktası ve kullanılan sisteme bağlıdır: seçilmiş röle/çıkış işlevleri veya uygun donanımla CT’nin dolaylı karakterizasyonu olabilir. Yalnız röle testi yaptığı ya da tersine her şeyi kapsadığı varsayılmaz. Test edilen, bloke edilen ve kapsam dışı kalan yollar raporda ayrılır.
Rapor, restorasyon ve bakım sıklığı
| Kayıt | Ne için gereklidir? |
|---|---|
| Ekipman/çekirdek/kademe ve etiket | Sonucun hangi parçaya ait olduğunu göstermek |
| Yöntem, cihaz ve ilgili izlenebilirlik bilgisi | Ölçümün şartlarını ve kapsamını açıklamak |
| Sıcaklık/frekans/bağlı devre gibi ilgili koşullar | Önceki sonuçla karşılaştırmanın anlamını korumak |
| Ham sonuç ve referans/kabul temeli | Ölçüm ile uygunluk yorumunu ayırmak |
| Dahil/bloke/atlanmış yol ve gözlenen açtırma | Bütün zincir doğrulaması izlenimi oluşturmamak |
| Uygunsuzluk, öneri, uygulama ve yeniden doğrulama | Önerilmiş işi yapılmış iş gibi göstermemek |
Saha doğrulaması, izlenebilir ölçüm ve akredite kalibrasyon aynı kapsam değildir. Sonuç belgesinin neyi içerdiği ayrıca belirtilir. Test sonrası restorasyon ve devreye dönüş kontrolleri üretici talimatı/onaylı planla kayıt altına alınır; bu yazı bir enerjilendirme talimatı değildir.
Tek bir evrensel bakım periyodu verilmez. Üretici önerisi, tesis kritiklik/ortam/ekipman geçmişi, ilgili yükümlülükler ve değişiklikler birlikte değerlendirilir. Revizyon, röle veya sekonder bağlantı değişikliği takvim dışı doğrulama ihtiyacı doğurabilir. YG/OG test, bakım ve onarım ile AG/OG/YG projelendirme ve danışmanlık, işletme tarafında YG işletme sorumluluğu kapsamında gerçek tesis ihtiyacına göre planlanabilir.
Teknik kaynakların uygulama sınırı
TEDAŞ-MLZ/96-010.B CT teknik şartnamesi tedarik/fabrika/teslim rollerini ayırır; bütün testler periyodik saha işlemi değildir. GE/ITI teknik rehberi oran, polarite ve yük kavramlarını üretici örnekleriyle açıklar. Bu belgelerin tarihli/bölgesel örnekleri veya ürün test yetenekleri, güncel bütün standartların okunduğu, Pow-Sys’in akredite olduğu ya da her ileri testi sunduğu anlamına gelmez.
İlgili Blog Yazıları
- Akım Trafosu Nedir? 1A ve 5A Sekonder Yapısı, Çeşitleri ve Seçimi
- Yüksek Gerilim: Volt Eşiği ve AG–OG–YG Ayrımı
- Aşırı Akım ve Toprak Koruma Rölesi Nedir? Ne İşe Yarar, Nasıl Çalışır ve Hangi Amaçla Kullanılır?
- AC İzolasyon Testi (Tan Delta ve Kapasitans Ölçümü ile Yapılan) Nedir? Ne İşe Yarar, Nasıl Yapılır ve Neden Kullanılır?
İlgili Hizmetler
Sıkça Sorulan Sorular
Akım trafolarında bakım neden gereklidir?
CT, ölçü ve koruma sistemlerine akım bilgisi taşır. Oran, polarite, bağlantı, sekonder devre veya yalıtım sorunları bu bilgiyi etkileyebilir. Bakım yalnız temizlik değil, ekipman ve seçilmiş devre koşullarının değerlendirilmesidir; sonuçların hangi kapsamı doğruladığı raporda gösterilir.
Akım trafosunda hangi testler yapılır?
Test paketi model, çekirdek/kademe, uygulama ve onaylı plana göre seçilir. Oran/polarite/faz, uygun DC sargı direnci, excitation, burden ve yalıtım tanıları farklı sonuçlar verir. Bütün yöntemler her CT’de veya her bakımda zorunlu değildir; hiçbir tek test bütün kusurların yokluğunu kanıtlamaz.
Akım trafosunun sekonderi neden açık bırakılmaz?
Primer akımı varken açık CT sekonderinde tehlikeli gerilim oluşabilir. 1 A/5 A anma değeri veya devrenin kapalı olması dokunma güvenliği sağlamaz. Kullanılmayan çekirdek/kademe, test bloğu ve topraklama düzeni modele/şemaya bağlıdır; müdahale yetkin personelce üretici talimatı ve onaylı planla yürütülür. Bu açıklama kısa devre/topraklama sırası değildir.
Akım trafosunda oran testi neyi gösterir?
Seçilmiş çekirdek/kademenin uygulanan yöntem ve koşullardaki dönüşümünü etiket veya ilgili referansla karşılaştırır. Bütün burden, akım ve arıza koşullarında doğruluğu veya bütün saha kablolamasını tek başına doğrulamaz. Kademe, yöntem, koşullar ve sonuç raporda belirtilir.
Polarite testi neden önemlidir?
Polarite, ölçü ve yönlü/diferansiyel koruma için önemli terminal yön bilgisidir. Cihaz polaritesi ile saha kablolaması ayrı kapsamlar olabilir. Hangi uç/yolun test edildiği, faz/ölçü referansı ve onaylı şemayla karşılaştırma kaydedilir; uygun CT görünümü doğru zincir bağlantısını tek başına kanıtlamaz.
Burden testi veya burden değerlendirmesi neden yapılır?
Bağlı cihaz, kablo ve terminal unsurlarının oluşturduğu sekonder yük CT’nin çalışma koşullarını etkiler. AC burden empedansı ile DC loop direnci aynı değildir. Ölçüm koşulu ve anma yükü/ilgili sınıf koşulları birlikte değerlendirilir; varsayımsal I²R hesabı sınıf uygunluğu raporu değildir.
Excitation ve knee point testi hangi durumlarda gereklidir?
İlgili koruma uygulaması, CT sınıfı ve model için gerekli olduğunda seçilir. Kullanılan knee tanımı, frekans ve doğrudan/türetilmiş yöntem belirtilmelidir. Tek bir evrensel knee değeri, bütün koruma CT’leri için aynı işlem veya tek testten tüm arıza performansı sonucu çıkarılmaz.
Primer enjeksiyon testi ne işe yarar?
Onaylı planda seçilmiş primer akım yolundaki CT ve dahil edilen ölçü/koruma işlevlerini inceleyebilir. Röle çıkışı, açtırma kablosu ve gerçek kesici işlemi yalnız özellikle işletilip gözlenirse kapsamda sayılır. Bloke/atlanmış yollar bütün trip sistemi için doğrulanmış kabul edilmez.
Akım trafosu bakımı ne sıklıkla yapılmalıdır?
Sabit tek periyot yerine üretici talimatı, tesis kritiklik/ortam/ekipman geçmişi ve ilgili yükümlülükler birlikte değerlendirilir. Röle, oran veya sekonder bağlantı değişikliği ek doğrulama gerektirebilir. Genel bir kalibrasyon takvimi CT bakım periyodunun yerine geçmez.
Akım trafosu bakımında sadece temizlik yeterli midir?
Hayır. Uygun temizlik bir bakım unsurudur; gövde/bağlantı, etiket ve seçilmiş elektriksel/devre kontrolleri de gerçek ihtiyaca göre değerlendirilir. Hangi testin yapılacağı model ve plana bağlıdır. Kayıt, ölçüm, yorum, önerilen iş ve yeniden doğrulama ayrı tutulmalıdır.
