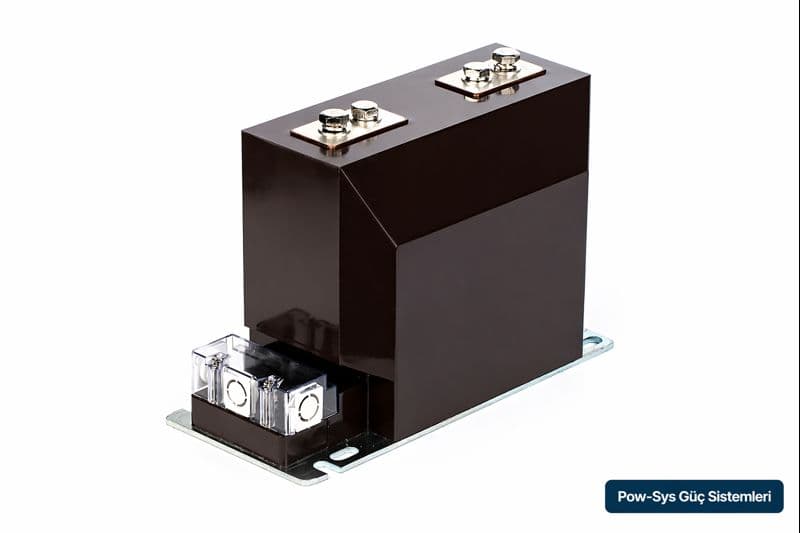

Akım trafosu, kısaca CT, primer devredeki alternatif akım bilgisini ölçü aletleri, sayaçlar ve koruma rölelerinin girişlerine uygun sekonder akıma dönüştüren ölçü transformatörüdür. Güç trafosundaki gibi tesise enerji sağlamak için seçilmez; ölçüm ve koruma kararlarına girdi üretir. Etiketteki oran, kullanım amacı ve bağlı devre birlikte değerlendirilir.
Akım trafosu neyi ölçer, ne işe yarar?
Enerji analizörü ve sayaç akım bilgisini tüketim hesabında, koruma rölesi ise ayar ve mantığına göre arıza değerlendirmesinde kullanabilir. OG hücresi, ana dağıtım panosu ve enerji izleme sistemindeki CT aynı temel görevi paylaşsa da farklı sınıf, yalıtım, akım ve yük koşullarına sahip olabilir. Uygun CT tek başına bütün koruma sisteminin doğru çalışacağını garanti etmez.

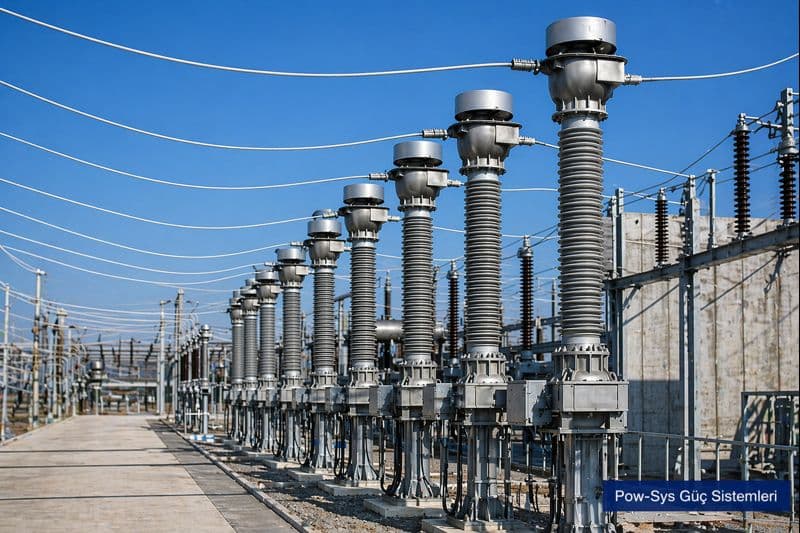

Elektromanyetik bir CT’de primer akım nüvede değişken manyetik akı oluşturur; sekonder sargı ve bağlı devre üzerinden buna karşılık gelen akım akar. Akım oranı ideal bir ilk açıklamadır. Gerçek oran ve faz hatası; ekipmanın sınıfına, primer akıma, frekansa, sekonder yüküne ve ilgili çalışma koşullarına bağlıdır.
100/5 ne demektir: anma oranı ve gerçek akım
100/5 A etiketi primer anma akımının 100 A, sekonder anma akımının 5 A olduğunu belirtir. İdeal oran 100/5 = 20’dir; sekonderin işletmede sürekli 5 A olduğu anlamına gelmez. Gerçek primer akım değiştiğinde sekonder akım da oranla birlikte değişir; doğruluk sınırı ayrıca değerlendirilir.
| Primer akım varsayımı | İdeal sekonder hesabı | Yorum |
|---|---|---|
| 100 A | 100 / 20 = 5 A | Anma noktasının ideal karşılığı |
| 40 A | 40 / 20 = 2 A | Anma sekonderi 5 A olsa da işletme akımı 2 A olabilir |
| Örnek sınırı | Sağlıklı, uygun bağlı yükte ve doğrusal davranış varsayımı | Gerçek hata, doyma, arıza davranışı ve cihaz uygunluğu bu hesaptan kanıtlanmaz |
100/5 ile 20/1 aynı sayısal bölüme sahip olabilir; anma akımları, cihaz girişleri, yük koşulları ve etiketlenen özellikleri aynı ürün yapmaz. Oran değişikliği, sayaç çarpanı ve röle ayarı gibi bağlantılı bilgilerin de onaylı proje kapsamında gözden geçirilmesini gerektirir.
1 A mı 5 A mı: giriş uyumu ve sekonder yükü
1 A ve 5 A yaygın anma sekonder akımlarıdır. Seçimin ilk girdisi bağlı ölçü cihazı veya rölenin anma girişidir. Kablo mesafesi, kesit, terminal geçişleri, bağlı cihaz yükü ve CT’nin belgelenmiş doğruluk koşulları birlikte incelenir. Yalnız kısa mesafeye 5 A, uzun mesafeye 1 A demek yeterli bir seçim kuralı değildir.
Aynı dirençli devrede kablo yükü akımın karesiyle değişir. Bu, düşük anma akımının kablo kaynaklı yükü azaltabilmesini açıklar; bir CT’nin sınıfını tuttuğunu veya her tesiste daha uygun olduğunu kanıtlamaz. Toplam burden yalnız kablo direncinden oluşmayabilir; ölçü cihazı, röle, klemens ve diğer devre unsurları da hesaba katılır.
Ölçü ve koruma amaçlı CT aynı şey değildir
Ölçü CT’si sayaç veya analizörün ihtiyaç duyduğu çalışma aralığına, koruma CT’si ise ilgili rölenin arıza koşullarındaki gereksinimine göre değerlendirilir. Dış görünüşü veya oranı aynı olan iki çekirdeğin görev ve doğruluk özellikleri farklı olabilir. Ölçü doğruluğu, koruma davranışı ve doyma aynı tek parametreye indirgenmez.
| Alan | Ne anlatır? | Tek başına neyi kanıtlamaz? |
|---|---|---|
| Anma primer/sekonder akımı | Örneğin 100/5 A gibi anma ilişkisi | Gerçek işletme akımının sürekli bu değerde olduğunu |
| Doğruluk sınıfı | Belirtilen standart ve koşullardaki hata sınıfını | Her akım/yük/frekans için aynı hatayı |
| Anma burden | Belirtilen sekonder yükü ve ilgili koşulları | Her bağlı devrede sınıfın sağlandığını |
| FS | Ölçü amaçlı çekirdeğin cihaz emniyet faktörü bağlamını | Personelin dokunma güvenliğini veya her cihazın otomatik korunacağını |
| ALF | Koruma çekirdeğinin doğruluk sınır faktörü bağlamını | Her röle için yeterli seçim veya bütün arıza koşullarında doyma olmayacağını |
Örneğin 5P10 işaretinde 5P sınıfı ile 10 doğruluk sınır faktörü ayrı kavramlardır. Etiket, uygulanabilir belge ve anma yükü koşulları birlikte okunmalıdır. FS ve ALF birbirinin yerine kullanılmaz; koruma seçimi minimum/maksimum arıza akımı, röle ihtiyacı ve gerçek sekonder yükü gibi tesis verilerine dayanır.

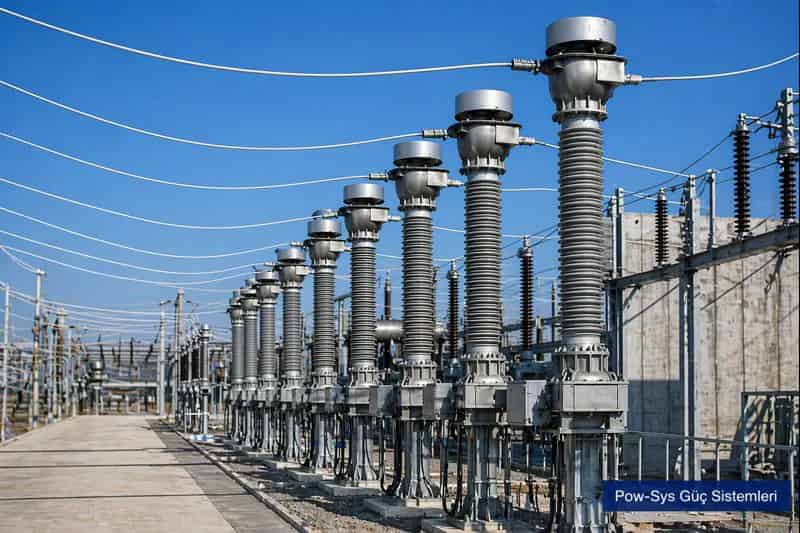

Yapı, kullanım amacı ve yalıtım ayrı sınıflandırmalardır
Sargılı primer, pencere/kablo geçişli ve baralı yapılar primer akım yolunun fiziksel düzenini anlatır. Ölçü veya koruma amacı başka bir ayrımdır; reçine, yağ veya başka yalıtım yapısı ise yine farklı bir özelliktir. Bu nedenle halka tip, ölçü tipi ve reçineli tip seçeneklerini birbirini dışlayan tek liste gibi değerlendirmemek gerekir.
Primer akım yolu ölçülen devrenin parçasıdır. Pencere tipinde iletken CT içinden geçebilir; sargılı tipte üreticinin belirlediği primer terminaller bulunur. Bu açıklama bağlantı talimatı değildir. Montaj penceresi/bara ölçüsü, yalıtım seviyesi, iç/dış ortam ve hücreye uygunluk gerçek ürün çizimiyle doğrulanır; split-core olması enerjili montaj izni vermez.

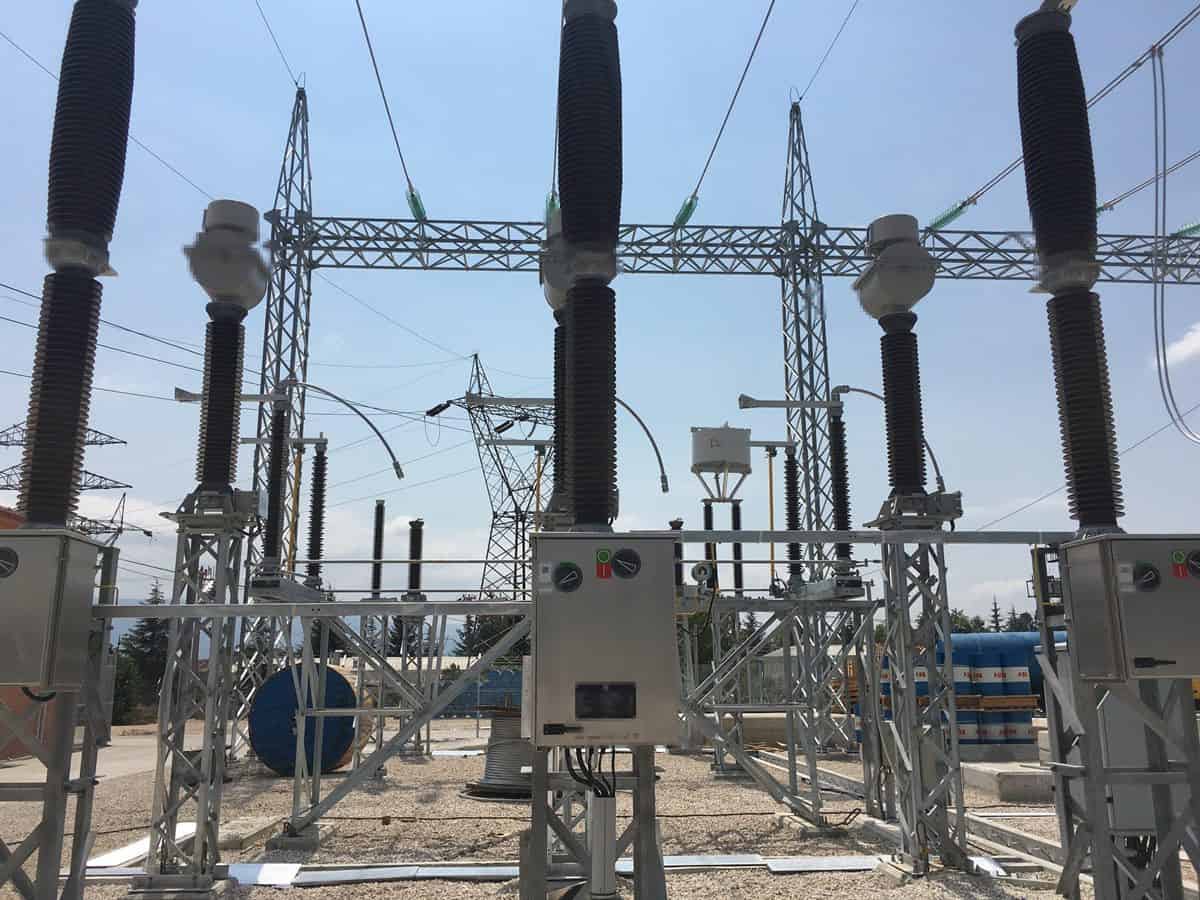

Polarite, etiket ve tesis için seçim girdileri
P1/P2 ve S1/S2 gibi terminal işaretleri polarite ve yön bilgisine yardım eder; çok oranlı veya çok çekirdekli cihazın gerçek etiket/terminal çizimi esas alınır. Yanlış yön, enerji ölçümünü veya yönlü/diferansiyel koruma mantığını etkileyebilir. Fiziksel CT’nin uygunluğu ile CT’den röleye giden kablolamanın doğruluğu ayrı doğrulama işleridir.
| Bilgi grubu | Birlikte değerlendirilecek kayıt |
|---|---|
| İşletme ve koruma | Yük/arıza akımları, röle işlevi ve proje koşulları |
| Etiket | Oran/kademe, her çekirdeğin amacı, sınıfı, yükü ve anma frekansı |
| Dayanım ve ortam | Yalıtım, kısa süreli termik/dinamik dayanım, ortam ve montaj şartları |
| Sekonder devre | Cihaz girişleri, kablo ve bağlantı yükleri, onaylı şema |
| Değişiklik | Sayaç/röle yenilemesi, oran veya bağlantı değişikliği ve son doğrulama kaydı |
CT sekonderi dokunmak için güvenli değildir
Anma sekonder akımının 1 A veya 5 A olması, CT sekonder devresini dokunmak için güvenli kılmaz. Primerden akım geçerken sekonder devre açık bırakılmaz; tehlikeli gerilim oluşabilir. Müdahale, yetkin personel tarafından modele özel üretici talimatları ve onaylı çalışma/test planı kapsamında yürütülmelidir. Bu metin kısa devre, topraklama veya manevra sırası vermez.
Schneider Electric’in CT sekonder güvenliği uyarıları açık sekonder riskini ve yetkin personel gerekliliğini açıklar. Kullanılmayan ayrı çekirdek ile aynı sargının kullanılmayan kademesi aynı bağlantı durumu değildir; etiket ve onaylı devre şeması esas alınır.
Bakımda bağlantı, gövde/yalıtım, oran ve seçilmiş ölçü devresi birlikte değerlendirilir. Testin kapsamı için Akım trafolarında test ve bakım konusu; tesis uygulaması için YG/OG test, bakım ve onarım ile AG/OG/YG projelendirme ve danışmanlık ele alınabilir. İşletme süreçleri, işletme sorumluluğu hizmetimiz kapsamında ayrıca değerlendirilir; bir tanım veya oran örneği saha uygunluk raporu değildir.
Teknik kaynakların kapsamı
TEDAŞ-MLZ/96-010.B akım transformatörü teknik şartnamesi Eylül 2021 kapaklı, 36 kV’a kadar CT tedarik şartnamesidir. Oran, sınıf, yük ve çekirdek kimliğini ayrı alanlar olarak ele alır; fabrika/teslim test listesi doğrudan saha periyodik bakım menüsü değildir. Son yürürlükteki sürüm olduğu burada ileri sürülmez.
GE/ITI ölçü trafosu teknik rehberi yapı, oran, polarite ve burden kavramlarını üretici örnekleriyle açıklar. ABB’nin 2004 tarihli CT gereksinimleri uygulama notu belirli SPACOM/RED 500 aşırı akım koruması bağlamındadır. Bu belgelerin bölgesel sınıf tabloları ve sayısal seçim örnekleri bütün CT’lere veya tesise hazır ayar olarak aktarılmaz.
İlgili Blog Yazıları
İlgili Hizmetler
Sıkça Sorulan Sorular
Akım trafosu nedir?
Akım trafosu, primer alternatif akımı ölçü ve koruma cihazlarının girişlerine uygun sekonder akım bilgisine dönüştüren ölçü transformatörüdür. Oran, sınıf, bağlı yük ve kullanım amacı birlikte değerlendirilir. Tesise güç vermek için kullanılan güç trafosuyla aynı işlevde değildir.
Akım trafosu ne işe yarar?
Sayaç ve enerji analizörlerine ölçüm, koruma rölelerine ise ilgili işlevleri için akım bilgisi sağlar. Doğru CT seçimi tek başına bütün koruma zincirinin çalışmasını garanti etmez; cihaz, kablolama, röle ve seçilmiş çıkışlar ayrıca doğrulanır.
Akım trafosu nasıl çalışır?
Elektromanyetik bir CT’de primer akımın oluşturduğu manyetik akı sekonder sargı ve bağlı devrede akım oluşturur. İdeal akım oranı ilk açıklamadır; gerçek oran/faz hatası akım, burden, frekans, sınıf ve cihaz koşullarına bağlıdır.
100/5 akım trafosu ne demektir?
100/5 A, primer ve sekonder anma akımlarını belirtir; ideal oran 20’dir. Varsayımsal olarak 40 A primer akımda ideal sekonder 2 A olur. Gerçek hata ve doyma ayrıca değerlendirilir; 5 A sürekli işletme değeri veya dokunma güvenliği eşiği değildir.
Akım trafosu neden seri bağlanır?
CT ölçülen primer akım yolunun bir parçasıdır; gerilim trafosu gibi iki nokta arasındaki gerilimi örneklemek için paralel bağlanmaz. Pencere, bara ve sargılı primer yapıları farklıdır. Gerçek montaj ve terminal düzeni üretici çizimi/onaylı şemaya göre yetkin personelce belirlenir.
Akım trafosunda 1A mı 5A mı seçilmeli?
Bağlı cihazın anma girişi, CT etiketi, kablo/terminal yükü ve doğruluk koşulları birlikte belirler. Aynı dirençte 1 A daha düşük kablo yükü oluşturabilir; bu tek başına bütün uygulamalarda daha iyi sonuç veya sınıf uygunluğu anlamına gelmez. 1 A/5 A dokunma güvenliği sağlamaz.
Akım trafosu seçerken nelere dikkat edilir?
Oran ve kademe, ölçü/koruma amacı, her çekirdeğin sınıfı ve burden koşulları, frekans, yalıtım, termik/dinamik dayanım, ortam ve montaj uyumu incelenir. FS ile ALF farklı amaçların alanlarıdır; koruma için gerçek arıza akımı ve röle gereksinimi de önemlidir.
Akım trafosunun sekonderi neden açık bırakılmaz?
Primer akımı varken açık CT sekonderinde tehlikeli gerilim oluşabilir. 1 A/5 A anma değeri veya kapalı devre olması dokunma güvenliği sağlamaz. Müdahale, modele özel üretici talimatı ve onaylı çalışma/test planıyla yetkin personelce yapılır; bu açıklama genel kısa devre veya topraklama prosedürü değildir.
Akım trafosu ile gerilim trafosu arasındaki fark nedir?
CT akım, VT gerilim bilgisini ölçü/koruma girişine dönüştürür. Primer bağlantı düzenleri ve sekonder riskleri farklıdır: primer akımı varken CT sekonderi açık bırakılmaz; VT sekonderi kısa devre edilmez. Her ikisinde de cihaz girişine uygun anma değerleri dokunma güvenliği anlamına gelmez.
