Özet Başlıklar
- VT/PT, primer gerilim bilgisini ölçü ve koruma cihazlarının anma girişine uygun sekonder gerilime dönüştürme görevini üstlenir; güç trafosundan farklı bir amaç taşır
- Etikette faz-faz ve faz-toprak gerilim temeli; 100 V ile 100/√3 V aynı giriş değeri değildir
- İndüktif VT ve CVT ayrımı; ölçü/koruma sekonderleri ile artık gerilim sargısının farklı amaçları
- Doğruluk sınıfı, gerçek burden, gerilim faktörü/süresi, frekans ve tesis koşullarını birlikte değerlendirmek
- Sekonder kısa devre riski, onaylı sigorta/topraklama düzeni; cihaz girişine uygun gerilim dokunma güvenliği değildir
İçerik
Gerilim trafosu, kısaca VT veya PT, primer gerilim bilgisini ölçü cihazları ve koruma rölelerinin girişlerine uygun sekonder gerilime dönüştüren ölçü transformatörüdür. Sahada potansiyel trafosu adı da kullanılır. Esas amacı tesise güç vermek değil, ölçüm ve koruma için gerilim bilgisini taşımaktır; cihaz girişine uygun sekonder gerilim dokunma güvenliği anlamına gelmez.
VT/PT ne işe yarar ve nasıl çalışır?
Sayaç, voltmetre, enerji analizörü, senkron kontrol ve gerilim bilgisine ihtiyaç duyan koruma işlevleri VT’den yararlanabilir. Gerilim bilgisi kaybolduğunda sorun yalnız ölçüm ekranıyla sınırlı kalmayabilir. Bunun nedeni fiziksel VT, sigorta, kablo, terminal veya cihaz girişi olabileceğinden ekipman ve bağlı devre ayrı değerlendirilir.

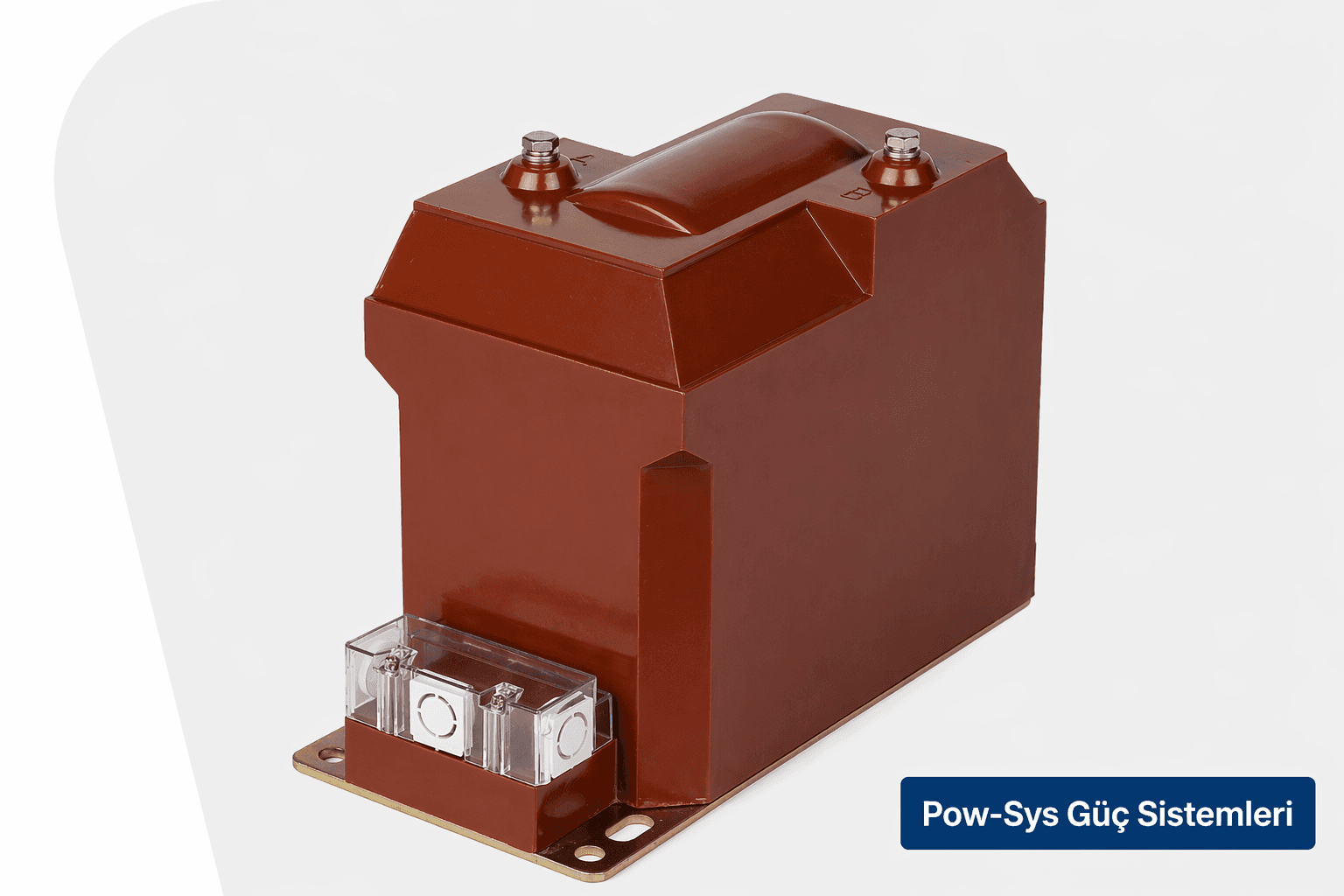

İndüktif VT’de primer sargıya uygulanan alternatif gerilim, nüvedeki değişken akı yoluyla sekonder gerilim oluşturur. CT’den farklı olarak izlenen büyüklük bir akım yolu değil, iki nokta arasındaki gerilimdir; primer devre bu gerilim noktalarına paralel bağlanır. CVT’nin kapasitif bölücü içeren yapısı aynı yalnız-sarım açıklamasına indirgenmez.
Etiketteki oran hangi gerilim temelini kullanıyor?
Primer ve sekonder değerlerinin faz-faz mı faz-toprak mı olduğu birlikte okunmalıdır. 100 V, 110 V veya bu değerlerin √3’e bölünmüş karşılıkları farklı cihaz girişlerine ait olabilir. Aynı oran sayısı, aynı anma gerilimi, terminal düzeni veya koruma uygulaması anlamına gelmez.
| Örnekteki primer temeli | Sekonder temeli | İdeal oran | Yorum sınırı |
|---|---|---|---|
| 10 kV faz-faz | 100 V faz-faz | 10.000 / 100 = 100 | Her iki değer aynı faz-faz temelindedir |
| 10 kV/√3 faz-toprak | 100 V/√3 faz-toprak | (10.000/√3) / (100/√3) = 100 | Etiket ve ilgili şebeke için bu faz-toprak temeli varsayılmıştır |
| Karışık temel | 100 V ile 100 V/√3 karıştırılırsa | Aynı giriş değeri değildir | Röle/sayaç anma girişi ve onaylı şema ayrıca doğrulanır |
Dengeli üç fazlı uygun gerilim referansında faz-faz ile faz gerilimi arasındaki √3 ilişkisi örneği açıklamaya yardım eder. Gerçek faz-toprak gerilimi ve arıza davranışı şebekenin nötr/topraklama düzenine bağlıdır; bu örnek bütün sistemlerin her koşuldaki gerilimini tarif etmez. Gerçek dönüşüm hatası ve faz sapması ayrıca değerlendirilir.
İndüktif VT ile CVT arasındaki ayrım
İndüktif VT ve kapasitif gerilim trafosu (CVT) gerilim bilgisi üretmek için farklı yapılardır. CVT, kapasitif bölücü ve ürün tasarımına bağlı diğer elemanlar içerir. Seçim yalnız gerilim seviyesine veya fiziksel görünüşe göre yapılmaz; ölçü/koruma ihtiyacı, geçici rejim davranışı, yalıtım ve sistem uyumu birlikte incelenir.

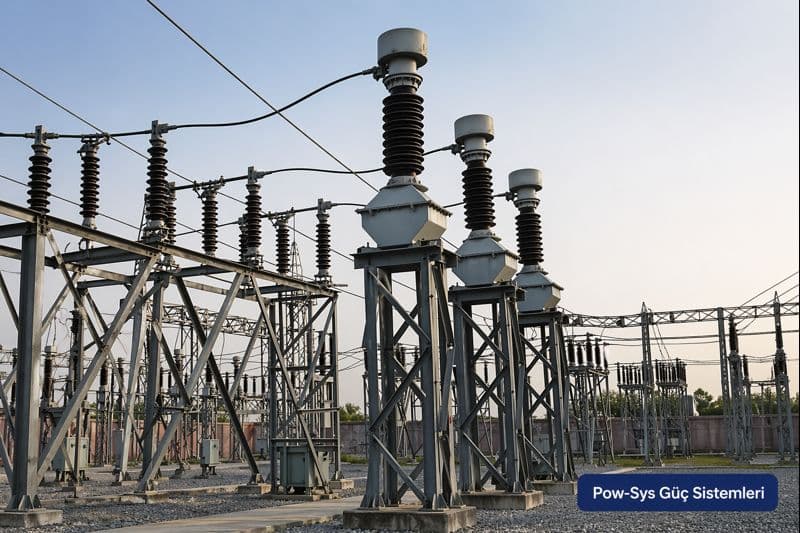

OG hücrelerinde indüktif VT, yüksek gerilim uygulamalarında CVT görülebilir; bu yaygınlık tek başına bir seçim eşiği değildir. CVT ile endüktif VT’ye aynı test ve bakım listesi doğrudan uygulanmaz. Ayrıca CVT, ayrı bir hat dalga tuzağı ekipmanıyla aynı cihaz olarak tanımlanmaz.
Ölçü, koruma ve birden fazla sekonder
Bir VT gövdesinde farklı amaçlı birden fazla sekonder bulunabilir. Her sargının oranı, anma gerilimi, yükü ve doğruluk sınıfı ayrı okunur. Ölçü cihazı ile koruma rölesinin ihtiyaçları aynı olmayabilir; farklı sargıların benzer görünen uçları birbirinin yerine kullanılmaz.
| Etiket/proje alanı | Doğrulanacak ilişki | Kaçınılacak çıkarım |
|---|---|---|
| Her sekonderin oranı ve amacı | Cihaz girişi ve ölçü/koruma/yardımcı işlev | Bütün sekonderler aynı gerilim ve sınıftadır |
| Doğruluk sınıfı ve belirtilen koşullar | Gerilim, burden ve güç faktörü bağlamı | Sınıf her yükte tek sabit hata yüzdesidir |
| Gerilim faktörü ve süre | Tesisin nötr/topraklama ve arıza koşulları | Tek faktör/süre bütün sistemlere uygundur |
| Frekans ve yalıtım | Gerçek ürün ve sistem anma koşulları | Bir katalog örneği her VT için geçerlidir |
CT’nin 5P/10P veya ALF terimleri VT sınıfı gibi kullanılmaz. Seçim, ilgili VT’nin belgelenmiş ölçü/koruma sınıfı ve çalışma koşulları üzerinden yapılır. Sınıf adı tek başına bir cihazın tesise uygunluğunu veya gelecekteki koruma sonucunu garanti etmez.
Burden yalnız maksimum VA sayısı değildir
Gerilim trafosunun bağlı yükü; ölçü cihazları, röle girişleri, kablolar ve bağlantılarla birlikte değerlendirilir. Doğruluk, üreticinin belirttiği yük ve güç faktörü koşullarıyla anlam kazanır. Daha büyük anma VA değerinin her zaman daha doğru sonuç verdiği veya bütün VT’lerin aynı yüzde yük aralığında sınıfını sağladığı varsayılmaz.
RITZ Technical Bulletin 101 VT doğruluğu ile burden ilişkisini IEEE bağlamında, farklı sekonder gerilim temelleri ve örnek yük noktalarıyla açıklar. Bu iki sayfalık üretici bülteninin örnekleri Türk tesislerine hazır seçim tablosu veya bütün VT’ler için kalibrasyon yöntemi değildir.
Artık gerilim sargısı ile iki VT’li V-V düzeni aynı değildir
| Düzenin amacı | İzlenen büyüklük | Ayrım |
|---|---|---|
| Üç fazın uygun artık gerilim sargılarından broken-delta | Sıfır bileşen/artık gerilim, 3U0 bağlamı | Sargı oranı, topraklama ve koruma tasarımına göre değerlendirilir |
| İki VT ile V-V ölçüm düzeni | İlgili faz-faz gerilimlerini ölçme | Artık gerilim sargısıyla aynı düzen veya otomatik 3U0 kaynağı değildir |
| Çok sekonderli VT | Her sargının etikette/projede tanımlanan işlevi | Ad benzerliğinden bağlantı veya nominal gerilim çıkarılmaz |
Bu ayrım bir bağlantı şeması değildir. Gerçek terminal, sargı oranı ve kullanılacak gerilim bilgisi onaylı tesis çiziminden doğrulanır. Toprak arızasında artık gerilimin her sistemde aynı sayıya ulaşacağı veya tek bir düzen olmadan arızanın algılanamayacağı genellemesi yapılmaz.
Sigorta, topraklama ve sekonder güvenliği
VT’de sekonderin kısa devre edilmemesi gerekir. Kısa devre akımı ve hasar riski doğabilir; CT için kullanılan sekonder anlayışı VT’ye taşınmaz. Primer/sekonder koruma, sigorta ve topraklama düzeni ürün tasarımı ve onaylı tesis şemasına bağlıdır. Her VT için aynı sayıda sigorta veya aynı terminal düzeni önerilmez.
Schneider Electric’in ölçü trafosu güvenlik uyarıları VT sekonderinin kısa devre edilmemesini ve yetkin personel gereğini belirtir. 100 V veya benzeri bir anma girişi, topraklanmış görünen devre ya da fiziksel görüntü dokunma güvenliği/gerilimsizlik kanıtı değildir. Bu metin bağlantı, sigorta değiştirme veya manevra talimatı vermez.
VT oranı, polarite/faz ilişkisi, seçilmiş kablo yolu ve röle/sayaç girişi birlikte doğrulanır. Bağlı sekonder ölçü yolundaki bir kopukluk, sigorta veya kablo arızası cihaz hasarı olmasa bile gerilim bilgisini ve koruma işlevini etkileyebilir. Bakımda hangi bölümün incelendiği ayrıca belirtilmelidir.
Seçimden bakım kararına geçiş
Mevcut gerilim trafosunda üretici/model, bütün sargıların etiketi, gerilim temeli, gerçek bağlı yük, sınıf koşulları, gerilim faktörü/süresi, frekans, ortam ve montaj bilgisi istenir. Gerilim trafolarında test ve bakım, bu kimlik bilgilerine ve yapılan değişikliğe göre planlanır; yalnız oran uyumu bütün uygunluğu kanıtlamaz.
Tesis için YG/OG test, bakım ve onarım ile AG/OG/YG projelendirme ve danışmanlık birlikte ele alınabilir. OG/YG tesisleri için işletme sorumluluğu ise ilgili işletme görevleri kapsamında değerlendirilir. Gerçek saha kapsamı ve teslim edilecek sonuçlar tesis bilgisi üzerinden belirlenir.
GE/ITI ölçü trafosu teknik rehberi oran, burden ve polariteyi üretici örnekleriyle ele alır; ABD/IEEE örnekleri içeren tarihli bir kaynaktır. Buradaki gerilim/sınıf tablosu, güncel bütün standartların okunduğu veya tesise özel uygunluğun doğrulandığı anlamına gelmez. Ek kaynaklar: CED Voltage Transformers eğitim notu ve GE Vernova CCV/CC ürün broşürü.
İlgili Blog Yazıları
İlgili Hizmetler
Sıkça Sorulan Sorular
Gerilim trafosu nedir?
VT veya PT, primer gerilim bilgisini ölçü ve koruma cihazlarının girişlerine uygun sekonder gerilime dönüştüren ölçü transformatörüdür. Güç trafosundan farklı amaçla seçilir. Sekonderin cihaz girişine uygun olması dokunma güvenliği anlamına gelmez.
Gerilim trafosu ne işe yarar?
Sayaç, analizör, voltmetre, senkron kontrol ve ilgili koruma işlevlerine gerilim bilgisi sağlar. Uygunluk yalnız oranla belirlenmez; gerilim temeli, sınıf, yük, frekans ve bağlı devre de önemlidir. Gerilim kaybı fiziksel VT dışında sigorta/kablo/cihaz girişinden de kaynaklanabilir.
Gerilim trafosu nasıl çalışır?
İndüktif VT’de primer alternatif gerilim, nüve ve sargılar üzerinden sekonder gerilim oluşturur. CVT kapasitif bölücü içeren farklı bir yapıdır. İdeal oran başlangıç açıklamasıdır; gerçek gerilim ve faz hatası ilgili cihaz/çalışma koşullarında değerlendirilir.
Gerilim trafosu devreye nasıl bağlanır?
Primerde izlenen gerilim noktalarına paralel bağlanır. Faz-faz/faz-toprak temeli, sekonderler, sigorta/topraklama ve terminal düzeni ürün çizimi/onaylı tesis şemasına bağlıdır. Bu tanım montaj veya manevra talimatı değildir; VT sekonderi kısa devre edilmez ve girişe uygun gerilim dokunma güvenliği sağlamaz.
Potansiyel trafosu ile gerilim trafosu arasında fark var mı?
Potansiyel trafosu ve gerilim trafosu sahada çoğunlukla aynı ölçü trafosu ailesini anlatır; PT ve VT kısaltmaları kullanılır. Ancak yalnız bu ad, gerçek ürünün indüktif/CVT yapısını, sargılarını veya sınıfını tanımlamaz; model ve etiket gerekir.
Gerilim trafosunun sekonderi neden 100 V veya benzeri değerlerde olur?
Ölçü ve koruma girişlerine uyum için çeşitli anma sekonder gerilimleri kullanılır. 100 V ile 100/√3 V aynı giriş değildir; primer ve sekonderin faz-faz/faz-toprak temeli birlikte okunmalıdır. Etiket, cihaz girişi ve onaylı şema esas alınır; anma değeri dokunma güvenliği eşiği değildir.
Gerilim trafosu ile akım trafosu arasındaki fark nedir?
CT akım, VT gerilim bilgisini dönüştürür; primer bağlantı ve sekonder riskleri farklıdır. Primer akımı varken CT sekonderi açık bırakılmaz, VT sekonderi kısa devre edilmez. Kullanılmayan uç veya koruma düzeni genel bir reçeteyle değil, model/şemayla değerlendirilir.
Kapasitif gerilim trafosu nedir?
CVT, gerilim bilgisi üretiminde kapasitif bölücü kullanan ölçü trafosu yapısıdır. İndüktif VT’den farklı bileşen ve davranışa sahiptir; aynı bakım/test menüsü doğrudan uygulanmaz. Gerçek model, amaç, sistem koşulları ve üretici talimatı belirleyicidir.
Gerilim trafosu nerelerde kullanılır?
Orta/yüksek gerilim tesislerinde ölçüm, bara gerilimi izleme, senkron kontrol ve ilgili gerilim/yön/frekans koruma işlevlerinde kullanılabilir. Her işlevin doğru çalışması fiziksel VT dışında kablo, sigorta, cihaz girişi ve ayarlarla da ilişkilidir.
Gerilim trafosu seçerken nelere dikkat edilir?
Her sargının oranı/gerilim temeli/amacı, sınıf ve yük koşulları, gerilim faktörü/süresi, frekans, yalıtım, ortam ve montaj uyumu incelenir. Nötr/topraklama düzeni ve cihaz girişleri de önemlidir. Tek bir VA veya oran sayısı bütün uygunluğu göstermez.
Gerilim trafosunda hangi güvenlik noktaları önemlidir?
VT sekonderi kısa devre edilmez; elektriksel müdahale yetkin personelce üretici talimatı ve onaylı çalışma planıyla yapılır. Sigorta/topraklama ve terminal düzeni gerçek şemaya bağlıdır. Girişe uygun sekonder gerilim, fotoğraf veya gösterge gerilimsizlik/dokunma güvenliği kanıtı değildir.
