Özet Başlıklar
- OLTC, çalışma sınırları içinde yük altında kademe değiştirerek trafo oranını ayarlar.
- Kademe seçimi, akım aktarımı ve motor tahriki farklı işlevlerdir; her modelin yapısı aynı değildir.
- Direnç/reaktör geçiş ilkesi ile yağ/vakum kesme ortamı ayrı özelliklerdir.
- Kademe numarası, etkin sarım sayısı ve çıkış geriliminin yönü etiket ve bağlantı şemasıyla birlikte okunur.
- Otomatik regülatörün bandı, gecikmesi ve ekipman sınırları tepkiyi belirler.
İçerik

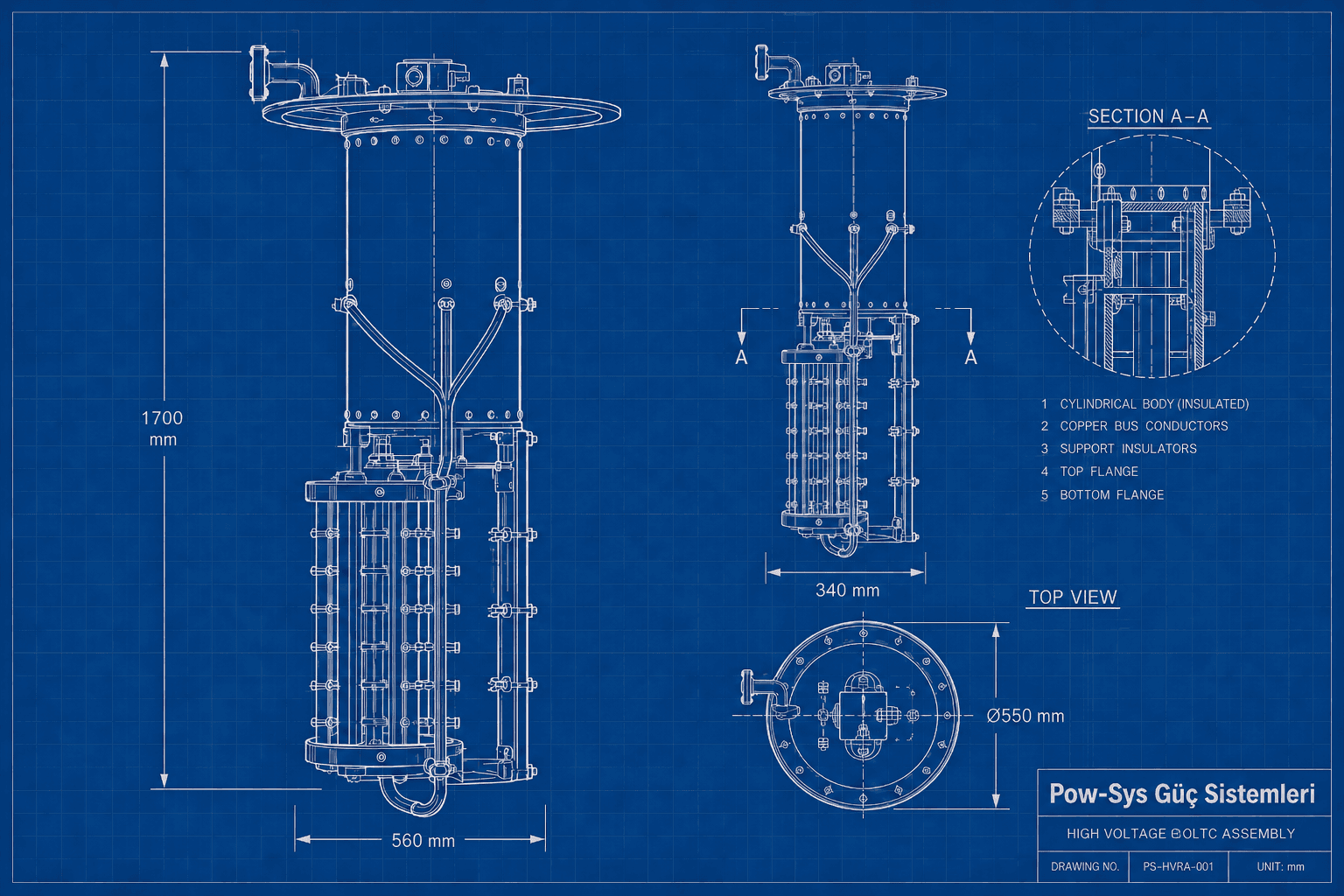

OLTC, On-Load Tap Changer ifadesinin kısaltmasıdır; Türkçede yük altında kademe değiştirici denir. Trafo hizmetteyken sargının kademe bağlantısını değiştirerek dönüşüm oranını ayarlar. Böylece her gerilim ayarı için yükün kesilmesi gerekmez. Bu yetenek, OLTC üzerinde enerjili bakım yapılabileceği anlamına gelmez.
OLTC gerilimi nasıl düzenler?
Trafo oranı, bağlı sargıların etkin sarım sayılarıyla ilişkilidir. Kademe bağlantısı değiştiğinde bu oran da değişir. Kaynak gerilimi, yük ve şebeke koşulları değişirken uygun kademe seçimi, düzenlenen noktadaki gerilimi hedefe yaklaştırabilir. Ancak ayar kademelidir; kullanılabilir kademe aralığı dışında kalan her gerilim düşümü, yükselmesi veya kısa süreli olay OLTC ile düzeltilemez.
OLTC, regülasyon ihtiyacı bulunan güç trafolarında, bazı dağıtım trafolarında ve özel sanayi uygulamalarında kullanılabilir. Her trafo OLTC içermez. Gerilim ayarının ne sıklıkta ve hangi işletme koşulunda yapılması gerektiği, yük altında değişim ihtiyacını belirler.
OLTC ile off-circuit kademe değiştirici arasındaki fark
| Özellik | OLTC | Off-circuit / de-energized tip |
|---|---|---|
| Kademe ayarı | Tasarım ve çalışma sınırları içinde yük altında yapılabilir. | Ayar için trafo enerjisiz hale getirilir; ilgili güvenli çalışma düzeni uygulanır. |
| İşletmedeki rol | İhtiyaca göre yerel, uzak veya uygun regülatör üzerinden kademe değişimi. | Genellikle enerjisiz ayarlanan oranla işletmeye devam etme. |
| Seçim ölçütü | Aktif gerilim düzenleme ihtiyacı ile ek anahtarlama, tahrik ve bakım gereksinimi. | Enerjisiz ayarın yeterli olduğu uygulama ve cihazın gerçek tasarımı. |
| Çıkarılmaması gereken sonuç | Yük altında çalışma yeteneği, enerjili müdahale izni vermez. | Trafonun yüksüz olması, enerjisiz ve müdahale için güvenli olması demek değildir. |
DETC ve OCTC gibi kısaltmalar üretici belgelerinde farklı adlandırmalarla görülebilir. “Off-load” veya “no-load” sözünü yalnız yükün ayrılması yeterliymiş gibi yorumlamayın; kurulu aygıtın izin verilen çalışma koşulu esas alınır. İki çözüm arasında seçim yalnız trafo gücüne, gerilim sınıfına veya genel bir fiyat yüzdesine indirgenmez.
Kademe seçici, diverter switch ve motor tahriki ne yapar?
Ayrı yapılı bir OLTC’de kademe seçici (tap selector), o anda yük taşımayan seçici kol üzerinde sonraki kademe noktasını önceden seçer. Diverter switch ise yük akımının eski yoldan yeni yola aktarılmasını yürütür. Selector switch adı verilen birleşik tasarımda seçim ve akım aktarımı aynı anahtarlama düzeninde birleştirilir. Bu nedenle tap selector ile selector switch her bağlamda birbirinin yerine kullanılamaz.
Motor tahriki; şaft, dişli ve kurulu mekanizma üzerinden kademe hareketini sağlar. Konum göstergesi, yardımcı kontaklar, kumanda devresi ve regülatör bu işlevi destekleyebilir. Bir motorun çalışması, bir komutun alınması ve akım aktarımının tamamlanması aynı olay anı değildir. Seçici kolun yük taşımaması da trafonun tamamının enerjisiz olduğunu göstermez.
Direnç, reaktör ve vakum aynı sınıflandırma mı?
Hayır. Komşu kademe noktaları arasındaki geçiş sırasında dolaşım akımını sınırlayan düzen ile akımın kesildiği ortam ayrı tasarım özellikleridir. Reinhausen’in kademe değiştirici çalışma ilkeleri yazısı bu ayrımı direnç ve reaktör esaslı düzenler ile farklı anahtarlama yapıları üzerinden açıklar.
| Tasarım ekseni | Örnek ayrım | Değerlendirmeye etkisi |
|---|---|---|
| Seçim ve akım aktarımı | Ayrı tap selector + diverter veya birleşik selector switch. | Parça adları, anahtarlama dizisi ve dinamik ölçümün yorumu değişebilir. |
| Geçiş empedansı | Direnç veya reaktör esaslı akım sınırlama. | Geçiş yolu ve bu yolun çalışma biçimi modelden doğrulanır. |
| Akımın kesildiği ortam | Yağda ark söndürme veya vakum kesici kullanımı. | Yağın görevi, aşınma ve izleme/bakım yaklaşımı aynı kabul edilmez. |
Vakum kesici kullanılması, OLTC’nin yağsız olduğu veya denetim gerektirmediği anlamına gelmez. Yağ yalıtım veya başka tasarım işlevleri için bulunabilir. “Direnç tipi, reaktör tipi, vakum tipi” biçiminde birbirini dışlayan üç seçenek yazmak bu iki tasarım eksenini karıştırır.
Otomatik gerilim regülatörü ne zaman kademe komutu verir?
Uygun bir otomatik regülatör, ölçülen gerilimi hedef değere ve ayarlanan banda göre değerlendirir. Gerilim bant dışında belirlenen süre boyunca kaldığında, izinler ve kilitlemeler elveriyorsa yükseltme veya düşürme komutu verebilir. Gerilim geri döndüğünde zamanlayıcının nasıl davrandığı, sonraki adımın gecikmesi ve bloklama koşulları kullanılan regülatöre bağlıdır.
TAPCON 250 Pro 8595017/06 EN kılavuzunun gerilim bandı ve gecikme bölümleri bu davranışın belirli bir regülatördeki örneğidir. Buradan bütün tesisler için aynı yüzde, saniye veya kademe adımı çıkarılmaz. Hızlı akım aktarım süresi, motorun toplam kademe çevrimi ve regülatörün bekleme süresi birbirinden ayrılmalıdır.
Kademe yükselince sekonder gerilim neden düşebilir?
“Kademe yükseltmek” ifadesi tek başına yeterli değildir: gösterge numarası mı, belirli sargının etkin sarım sayısı mı, yoksa regülatörün düzenlenen gerilimi yükseltme komutu mu kastediliyor? YG tarafı da her trafoda kaynakla beslenen birinci sargı demek değildir. Gerçek yön; etiket, kademe tablosu, bağlantı şeması ve düzenlenen gerilim noktası üzerinden belirlenir.
Yalnız çalışma ilkesini gösteren ideal bir örnek düşünelim: kaynakla beslenen birinci sargıda 10.000 V sabit, etkin sarım sayıları N1 = 1.000 ve N2 = 40 olsun. Kayıplar ve yükteki gerilim düşümleri ihmal edildiğinde U2 = U1 × N2 / N1 = 400 V olur. N2 aynı kalıp N1 = 1.050 olduğunda sonuç yaklaşık 381 V’tur. Yani bu varsayımlarda birinci sargının etkin sarımı artarken ikinci sargı gerilimi azalır.
Bu sayılar bir müşteri trafosu, uygun kademe önerisi veya saha ölçümü değildir. Örnek, “daha yüksek gösterge numarası her zaman daha yüksek çıkış gerilimi verir” sonucunun neden kurulamayacağını açıklar. Gerçek trafoda numaralandırma, yön değiştirme düzeni ve kontrol şeması doğrulanmadan ayar seçilmez.
OLTC seçimi için hangi bilgiler birlikte gerekir?
Anma geçiş akımı, ilgili adım gerilimi, kademe düzeni ve sayısı, yalıtım gereksinimleri, regülasyon aralığı, bağlantı biçimi ve belirtilen çalışma görevi birlikte değerlendirilir. Sıvı türü, ortam koşulları, motor tahriki, koruma ve izleme donanımı ile bakım yaklaşımı da seçim dosyasının parçalarıdır. Bir katalogdaki en yüksek akım ve en yüksek adım geriliminin aynı anda kullanılabileceği varsayılmaz.
Örneğin VACUTAP VV 4349322/05 TR kurulum kılavuzu tip ve bağlantıya bağlı eğriler ile teslim edilen proje belgelerine başvurur. Bu belge belirli bir ürün ailesine aittir; kurulu her OLTC’nin değerini veya işletme uygunluğunu kanıtlamaz. Yeni seçim ve mevcut cihazın değerlendirilmesi, gerçek etiket ve ilgili üretici dosyası üzerinden yapılır.
İşletme ve bakım açısından hangi kayıtlar yararlıdır?
Kurulu OLTC ve motor tahrikinin tip/revizyonu, kademe tablosu, sayaç geçmişi, kumanda/koruma şemaları, önceki bakım ve ölçüm kayıtları birlikte tutulmalıdır. Gerilim düzenleme sorunu yalnız OLTC iç mekanizmasından kaynaklanmaz; ölçülen gerilim noktası, geri besleme, komut izinleri ve işletme koşulları da değerlendirilir. Gösterge veya tek bir eğri üzerinden iç arıza ve işletmeye uygunluk kararı verilmez.
OLTC test ve bakım rehberi; görsel denetim, motor tahriki, yağ/koruma bulguları ve DRM gibi yöntemlerin sınırlarını ayrıntılandırır. Trafo bakım ve test hizmeti için görüşürken tip bilgileri, son sayaç değerleri, önceki raporlar ve talep edilen iş kapsamını paylaşın. İnceleme, fiziksel bakım ve ölçümün hangi aşamaları kapsayacağı birlikte netleştirilir.
İlgili Blog Yazıları
İlgili Hizmetler
Sıkça Sorulan Sorular
OLTC nedir, LTC ile aynı şey midir?
OLTC, yük altında kademe değiştirerek trafo oranını ayarlayan düzeni ifade eder. LTC terimi de çoğu uygulamada aynı işlev için kullanılır; kesin ürün ve tasarım ayrımı gerektiğinde üreticinin adlandırması esas alınır. Yük altında kademe değiştirebilmesi, üzerinde enerjili bakım yapılabileceği anlamına gelmez.
OLTC ne işe yarar?
İşletme sırasında trafo oranını kademeli değiştirerek düzenlenen noktadaki gerilimi hedefe yaklaştırmaya yardımcı olur. Tepkiyi kademe aralığı, regülatör ayarları ve ekipmanın çalışma sınırları belirler; her gerilim olayını anında veya tamamen düzeltmez.
OLTC nasıl çalışır?
Sonraki kademe seçilir ve yük akımı tasarıma uygun geçiş düzeniyle yeni yola aktarılır. Geçiş empedansı dolaşım akımını sınırlar. Ayrı seçici/diverter veya birleşik selector-switch yapısı ve motor tahriki, kurulu modelin belirlediği sırayla çalışır.
OLTC ile off-circuit kademe değiştirici arasındaki fark nedir?
OLTC, izin verilen koşullarda yük altında kademe değiştirmek üzere tasarlanmıştır. Off-circuit/de-energized tipte kademe ayarı için trafo enerjisiz hale getirilir ve ilgili güvenli çalışma düzeni uygulanır. Yüksüz olmayı enerjisiz olmakla karıştırmamak gerekir.
OLTC hangi trafolarda kullanılır?
İşletme sırasında aktif oran ayarı gereken güç trafolarında, bazı dağıtım trafolarında ve özel sanayi uygulamalarında bulunabilir. Her güç veya dağıtım trafosunda zorunlu olarak OLTC bulunduğu varsayılmaz; gerçek regülasyon ihtiyacı ve tasarım değerlendirilir.
Tap selector ile diverter switch aynı parça mıdır?
Ayrı yapıda tap selector, yük taşımayan seçici kol üzerinde önseçim yapar; diverter switch yük akımının aktarımını yürütür. Selector switch ise seçim ve aktarımı birleştiren tasarım adıdır. Bir modelin parça dizilimi bütün OLTC’lere uygulanmaz.
Vakum OLTC, direnç tipinin alternatifi midir?
Vakum, akımın kesildiği ortamı; direnç veya reaktör ise geçiş akımını sınırlayan ilkeyi anlatır. Bunlar ayrı tasarım eksenleridir. Vakum kesicili bir düzen yağ da içerebilir ve modeline uygun denetim/bakım gereksinimi devam eder.
Kademe numarası artınca çıkış gerilimi mutlaka artar mı?
Hayır. Gösterge numarası, etkin sarım değişimi ve gerilim yükseltme komutu aynı şey değildir. Yönü belirlemek için etiket, kademe tablosu, bağlantı şeması ve düzenlenen gerilim noktası gerekir. Sabit kaynak geriliminde birinci sargının etkin sarımı artarsa ideal ikinci sargı gerilimi azalabilir.
OLTC neden bakım gerektirir?
Anahtarlama, mekanik hareket ve kurulu tasarıma bağlı yağ/temas koşulları zamanla değişebilir. Motor tahriki, bağlantılar, göstergeler ve koruma/izleme düzeni de değerlendirilir. Bakım aralığı ve kapsamı model talimatına, sayaç ve zaman geçmişine ve ilgili koşullara bağlanır.
OLTC’li trafolarda otomatik kontrol mümkün müdür?
Uygun motor tahriki, regülatör ve kumanda sistemiyle mümkündür. Regülatör, bant ve gecikme koşulları ile ekipman izinleri sağlandığında kademe komutu verebilir. Gerçek ayarlar ve yükseltme/düşürme yönü tesisin şeması ve ilgili cihaz talimatından doğrulanır.
