Özet Başlıklar
- Bakım kapsamı; OLTC ve motor tahrikinin modeline, kılavuzuna, sayaç geçmişine ve durum bulgularına göre belirlenir.
- Görsel denetim, işlev kontrolü, iç müdahale ve elektriksel ölçüm ayrı iş kalemleridir.
- Yağ bölmesi, kesme teknolojisi ve koruma elemanının gerçek işlevi bilinmeden bulgu yorumlanmaz.
- DRM kaydı; bağlantı, yöntem, test akımı, hareket yönü ve karşılaştırılabilir referansla birlikte değerlendirilir.
- Rapor; ham kayıtları, yorumu, uygulanabilir kabul ölçütünü ve açık kalan kontrolleri ayrı gösterir.
İçerik

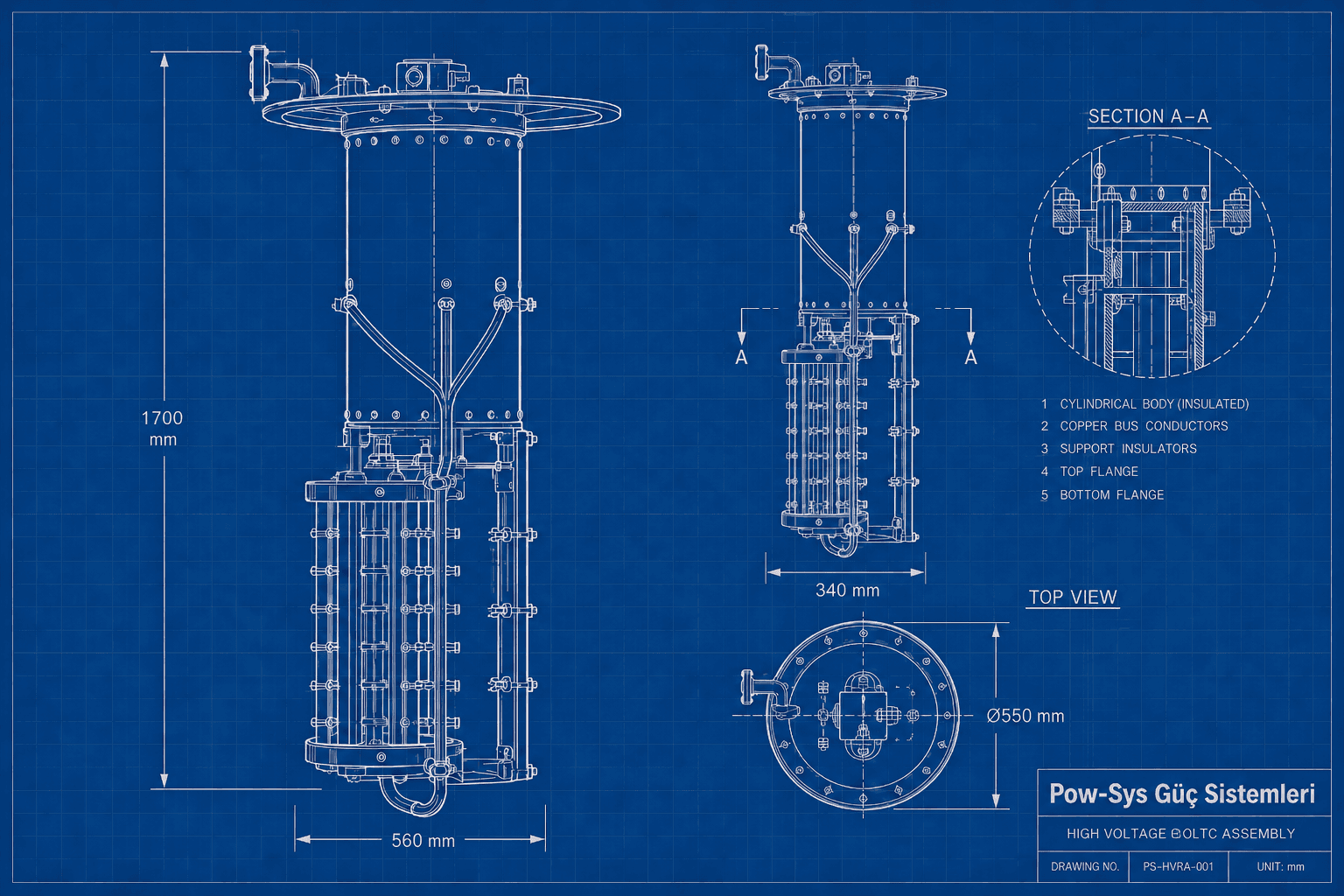

OLTC test ve bakımı; motor tahriki ve konum sistemi, tasarıma bağlı anahtarlama bölümü, yağ ve koruma elemanları ile gerekli ölçümlerin birlikte planlanmasıdır. Her ziyarette aynı parçalar sökülmez, aynı testler uygulanmaz. Yapılacak iş, kurulu modelin üretici talimatı ve bakım geçmişinden belirlenir. OLTC’nin yük altında kademe değiştirebilmesi, üzerinde enerjili bakım yapılmasına izin vermez.
Bakım planı için önce hangi bilgiler gerekir?
OLTC’nin tipini, seri ve revizyon bilgisini, motor tahrikinin modelini, kademe tablosunu ve ilgili bağlantı/kumanda şemalarını bir araya getirin. Son bakım tarihi, o tarihteki ve güncel operasyon sayacı, önceki ölçümler, yağ işlemleri, alarm/açma geçmişi ve değişen parçalar kapsamı etkiler. Yalnız trafo gücü veya bir katalog fotoğrafı, OLTC’nin iç yapısını ve uygulanacak prosedürü belirlemeye yetmez.
Ayrı kademe seçici ve diverter kullanan yapı ile birleşik selector switch aynı düzen değildir. Direnç/reaktör geçiş ilkesi ve yağ/vakum kesme ortamı da ayrı tasarım özellikleridir. Bu ayrımlar; yağın görevini, erişilebilen bölümleri ve dinamik ölçümlerin nasıl yorumlanacağını değiştirir.
Bakım periyodu: yıl mı, operasyon sayısı mı?
Uygulanabilir üretici kılavuzu; geçen süreyi, operasyon sayısını, kontak ömrünü veya durum izleme koşullarını birlikte tanımlayabilir. Hangi sınırın hangi iş kalemi için geçerli olduğu kaydedilmelidir. Sayaç değeri bilinmeden yalnız takvime göre “bakım zamanı gelmedi” sonucu çıkarılmaz. İzleme sisteminin bakım aralığına etkisi varsa sistemin etkinliği, veri sürekliliği ve devre dışı kaldığında uygulanacak koşullar da doğrulanır.
OILTAP R 4427379/01 TR işletme kılavuzu ve VACUTAP VV 4349322/05 TR montaj kılavuzu farklı ürün ailelerinde kapsam ve koşulların neden birlikte okunması gerektiğini gösterir. Bir modeldeki yıl veya işlem sayısı diğerine aktarılmaz. Vakumlu tasarımın uzun bakım aralığı da motor tahriki, sinyaller ve belirtilen gözetim işlerinin kaldırılması anlamına gelmez.
Kontrol listesinde hangi başlıklar bulunur?
| Başlık | Kaydedilecek bilgi | Kapsamın sınırı |
|---|---|---|
| Dış durum ve kabin | Sızıntı, conta/kablo girişleri, korozyon, yoğuşma ve görülebilen bağlantı durumu. | Dış görünüm, iç kontakların uygunluğunu kanıtlamaz. |
| Motor tahriki ve konum | Tip, sayaç, yerel/uzak sinyaller, konum tutarlılığı ve gözlenen çalışma davranışı. | Motor çevrimi ile diverter akım aktarım süresi aynı değildir. |
| Anahtarlama bölümü | Gerçek seçici/diverter düzeni, ilgili bakım geçmişi ve üreticinin istediği inceleme. | Sökme, yağlama ve ayar her kontrolün otomatik adımı değildir. |
| Yağ ve bölme | Numune/bölme kimliği, sıvı türü, seviye ve uygun yöntemle alınan analiz sonuçları. | Ana tank ve OLTC bölmesinin sonuçları aynı kabul edilmez. |
| Koruma ve yardımcı devreler | Aygıt tipi, gerçek işlev, alarm/açma bağlantısı ve kapsamı belirtilmiş işlev kontrolü. | Yağ akışı, gaz, basınç ve seviye sinyalleri tek bir işlev değildir. |
| Elektriksel/dinamik ölçümler | Ölçüm amacı, cihaz ve bağlantı, koşullar, ham kayıtlar ve uygun referans. | Bir yöntem bütün arıza türlerini veya işletmeye uygunluğu tek başına belirlemez. |
İş hazırlığı; trafo, motor tahriki ve yardımcı beslemelerin güvenli çalışma koşullarını, istemsiz hareket riskini ve üreticinin yetkinlik/yetki gerekliliklerini kapsar. Kumandayı yerel konuma almak veya yalnız motor beslemesini kesmek, bütün enerji kaynaklarının güvenli hale getirildiğini göstermez. İç erişim, mekanik ayar ve yağlama noktası/malzemesi ilgili modele ait iş kapsamından belirlenir; genel bir internet kontrol listesi saha işlem talimatı yerine geçmez.
Motor tahriki ve konum bilgisi nasıl değerlendirilir?
Motor, şaft/dişli düzeni, konum göstergesi, yardımcı kontaklar, sayaç ve kumanda zinciri birlikte ele alınır. Komutun alınması, motorun hareketi, yardımcı kontağın konum değiştirmesi ve yük akımının yeni yola aktarılması farklı olaylardır. Bir gösterge doğru görünürken iç anahtarlamanın tüm ayrıntıları doğrulanmış sayılmaz; tersine, bir sinyal uyumsuzluğu da neden belirlenmeden belirli bir iç arızaya eşitlenmez.
Otomatik regülatörün bandı, bekleme süresi ve bloklamaları ayrıca incelenebilir. Regülatör gecikmesi, motorun toplam kademe çevrimi ve hızlı akım aktarım aralığı ayrı kaydedilir. Yağlama, mil hizalama, elle çevirme veya limit ayarı için kurulu düzenin talimatı ve çalışma koşulları gerekir.
Yağ analizi, DGA ve BDV aynı soruyu mu yanıtlar?
Hayır. Numunenin hangi bölmeden alındığı ve o bölmede yağın hangi görevi gördüğü önce belirlenir. Yağda ark kesen bir OLTC’nin anahtarlama ürünleri ile ana trafo tankındaki gaz oluşumu aynı bağlamda yorumlanmaz. Vakum kesici kullanılması da yağsız bir tertibat veya her koşulda sıfır gaz anlamına gelmez. Sıvı türü, numune alma koşulu, operasyon geçmişi ve yağın değiştirilmesi/filtrelenmesi sonuçların karşılaştırılmasını etkiler.
| Kayıt | Ne hakkında bilgi verir? | Tek başına neyi göstermez? |
|---|---|---|
| Yağ seviyesi ve dış durum | İlgili bölme/gösterge için mevcut gözlem ve olası sızıntı belirtisi. | Gazın türünü, iç kontak durumunu veya bütün korumaların doğru çalıştığını. |
| DGA | Numunedeki çözünmüş gazlar ve uygun bağlamda önceki sonuçlarla değişim. | Her OLTC’de aynı gazın aynı arıza olduğu veya ana tank sınırlarının doğrudan uygulanabileceğini. |
| BDV | Belirtilen test yöntemi ve numune koşulundaki delinme gerilimi sonucu. | Gaz teşhisini, mekanik durumu veya başka sıvı/model için otomatik kabulü. |
| Yağ akışı / gaz / basınç koruması | Kurulu aygıtın algıladığı olay ve şemadaki alarm/açma işlevi. | Birbirinin yerine geçen algılama işlevlerini veya olayın kesin kök nedenini. |
Bu nedenle genel bir kV veya ppm değerini bütün OLTC’ler için geçer/kaldı sınırı olarak kullanmayın. Kabulün dayanağı; ilgili sıvı, model, örnekleme/test yöntemi ve ekipmanın bulunduğu durum için açıkça belirtilmelidir. Yağ analizi, motor tahriki ve anahtarlama düzeninin değerlendirmesini tamamlar; onların yerine geçmez.
DRM testi neyi kaydeder, neyi kanıtlamaz?
Dinamik direnç ölçümü (DRM), uygun çevrim dışı ölçüm düzeninde kademe değişimi sırasındaki elektriksel davranışı kaydeder. Kullanılan yöntem ve cihazın sunduğu büyüklüğe göre akım değişimi, hesaplanan direnç ve geçişe ilişkin zaman bilgileri incelenebilir. Bu, sabit kademedeki statik sargı direnciyle aynı bilgi değildir. İz; OLTC topolojisi, sargı bağlantısı, ölçüm devresi ve test akımının geçmişinden etkilenir.
Karşılaştırma için test akımı ve dizisi, bağlantı, cihaz/ayarlar, kademe ve hareket yönü, uygun çevre/ekipman koşulları ile referansın kaynağı korunmalıdır. TU Delft’in 2016 tarihli DRM araştırması bu koşul ve topoloji bağımlılığını ele alır; güncel bir kabul standardı veya kurulu model için üretici onayı değildir. Bir iz farkı tek başına kontak aşınma miktarını, kalan ömrü veya tek bir arıza nedenini vermez. Benzer görünen iz de bütün kontrollerin tamamlandığı anlamına gelmez.
Statik sargı direnci için belirtilmiş bir akım veya bağlantı koşulu, DRM’ye kendiliğinden taşınmaz. Yöntem ve modelin izin verdiği düzen ayrıca doğrulanır. Titreşim/akustik kayıt ya da motor akımı kaydı ek bilgi sağlayabilir; sensör konumu, ölçüm düzeni ve karşılaştırılabilir geçmişi bilinmeden bunlardan da kesin arıza veya kabul kararı çıkarılmaz.
Koruma açmasından sonra hangi bilgiler ayrılmalıdır?
Olayı üreten aygıtı ve işlevini, alarm mı açma mı verdiğini, zaman sırasını ve eşlik eden kayıtları belirleyin. RS tipi yağ akışı koruması ile gaz biriktiren eleman, basınç aygıtı, düşük seviye sinyali ve regülatör izleme uyarısı aynı işlev değildir. Kurulu modelde bir basınç aygıtı, yağ akışı korumasının yerine otomatik olarak geçmez; gerçek kombinasyon teslim edilen şema ve kılavuzdan okunur.
Üreticinin olay sonrası inceleme ve işletmeye dönüş koşulları ile gerekli yetkili değerlendirme tamamlanmalıdır. Koruma göstergesini sıfırlamak veya kademe numarasını normal görmek, yeniden enerjilendirme izni sağlamaz. Genel bir bekleme süresi ya da internetteki tek bir olay akışı bütün OLTC modellerine uygulanamaz.
Bakım ve test raporunda neler bulunmalı?
| Rapor bölümü | İçerik | Eksikse sonuç |
|---|---|---|
| Ekipman ve kapsam | Model/revizyon, kullanılan doküman, iş kalemleri ve kontrol edilmeyen alanlar. | Kapsam ve modele uygunluk açık kalır. |
| Başlangıç ve son durum | Kademe, sayaç, ayarlar/sinyaller, görülen durum, yapılan iş ve değişen parça. | Müdahalenin etkisi izlenemez. |
| Ölçüm ve ham kayıt | Cihaz/yöntem, bağlantı, test koşulları, yön/sıra ve özgün kayıt dosyaları. | Sonucun tekrarlanabilirliği ve karşılaştırması sınırlanır. |
| Yorum ve referans | Hangi bulgunun hangi uygun referansla karşılaştırıldığı ve yorumun sınırı. | Kesin arıza veya trend sonucu verilmez. |
| Kabul ve açık işler | Uygulanabilir ölçüt, karşılanıp karşılanmadığı, eksik kontroller ve gerekli yetkili karar. | Ölçüt veya gerekli kontrol yoksa kabul açık bırakılır. |
Örneğin iki DRM eğrisinin farklı göründüğü, ancak eski kaydın test akımı ve hareket yönünün bilinmediği bir durum düşünün. Bu, gerçek bir müşteri sonucu değil, raporlama örneğidir. Doğru kayıt “eğriler farklı; karşılaştırma koşulları eksik; neden ve kabul belirlenemedi” olabilir. Eksik koşulları kapatmadan bunu “kontak aşınmış” ya da “trafo işletmeye uygundur” diye sonuçlandırmak aynı şey değildir.
Keşif veya bakım kapsamı görüşmesi için ne paylaşılmalı?
OLTC ve motor tahriki etiket bilgilerini, sayaç ve son bakım kayıtlarını, mevcut kılavuz/şemaları, olay geçmişini ve talep edilen kapsamı paylaşın. Trafo bakım ve test çalışmasında görsel denetim, fiziksel müdahale, ölçüm ve raporlama ayrı tanımlanabilir. Pow-Sys’e keşif veya görüşme talebi iletebilirsiniz; ziyaret tarihi ve iş kapsamı karşılıklı teyitle kesinleşir. Bu yazı, kurulu ekipman için saha kabulü veya yeniden enerjilendirme kararı vermez.
İlgili Blog Yazıları
Sıkça Sorulan Sorular
OLTC bakımında hangi kontroller yapılır?
Modele göre dış durum, motor tahriki ve konum sistemi, anahtarlama bölümü, yağ ve koruma/yardımcı devreler değerlendirilir. Elektriksel ve dinamik ölçümler ihtiyaca göre eklenir. İç erişim, sökme, yağlama ve ayar yalnız ilgili üretici talimatı ile tanımlanan iş kapsamındadır.
OLTC bakım aralığı kaç yıldır?
Bütün OLTC’ler için tek yıl veya operasyon sayısı yoktur. İlgili modelin kılavuzundaki zaman, sayaç, kontak ömrü ve varsa durum izleme koşulları birlikte okunur. Hangi sınırın hangi iş kalemi için geçerli olduğu bakım planında belirtilir.
Motor tahriki neden ayrıca incelenir?
Motor tahriki kademe hareketini sağlar; sayaç, konum, yardımcı kontak ve kumanda zinciriyle birlikte değerlendirilir. Motorun çalışma süresi ile diverterin hızlı akım aktarım süresi farklıdır. Bir konum göstergesi bütün iç anahtarlama işlevlerinin doğrulandığını göstermez.
OLTC yağı ana trafo yağıyla aynı şekilde yorumlanır mı?
Doğrudan aynı kabul edilmez. Numunenin bölmesi, yağın görevi, kesme teknolojisi, sıvı türü ve operasyon/yağ işlem geçmişi bilinmelidir. Yağda ark kesen bir bölmenin gaz oluşumu, ana tanktaki gaz oluşumuyla aynı bağlamda değerlendirilemez.
DGA ve BDV birbirinin yerine geçer mi?
Hayır. DGA çözünmüş gazları ve uygun bağlamda değişimi değerlendirir; BDV belirtilen yöntem ve numune koşulundaki delinme gerilimini ölçer. Biri diğerinin veya mekanik kontrollerin yerine geçmez. Kabul ölçütü ilgili sıvı, model ve test koşuluna uygulanabilir olmalıdır.
Vakum OLTC bakım gerektirmez mi?
Vakum kesme teknolojisi bütün bakım ve denetimi kaldırmaz; tertibatın yağsız olduğunu da göstermez. Motor tahriki, konum, yardımcı devreler ve üreticinin belirttiği işler izlenir. Aralık ve kapsam kurulu modelin kılavuzundan belirlenir.
DRM testi neyi gösterir?
Uygun çevrim dışı düzende kademe geçişinin elektriksel kaydını sağlar. Yorum; anahtarlama topolojisine, bağlantıya, yönteme, test akımı/geçmişine, hareket yönüne ve referansa bağlıdır. Tek bir iz farkı kesin arıza nedenini, aşınma miktarını veya işletmeye uygunluğu kanıtlamaz.
Titreşim ve motor akımı kayıtları kesin arıza teşhisi sağlar mı?
Bu kayıtlar mekanik ve tahrik davranışına ek bilgi sağlayabilir. Ölçüm düzeni, sensör konumu veya cihaz koşulları ile karşılaştırılabilir referans bilinmelidir. Diğer bulgular ve uygulanabilir ölçütler olmadan tek başına kesin arıza ya da kabul kararı verilmez.
Koruma rölesi açtıktan sonra göstergesini sıfırlamak yeterli mi?
Hayır. Olayı üreten aygıt ve işlev, alarm/açma türü, zaman sırası ve diğer bulgular belirlenir. Yağ akışı, gaz, basınç, seviye ve regülatör izleme olayları ayrılır. İşletmeye dönüş için üretici koşulları ve gerekli yetkili değerlendirme tamamlanmalıdır.
OLTC bakım raporunda kabul kararı nasıl gösterilir?
Ekipman/model, kapsam, başlangıç/son durum, yöntem ve koşullar, ham kayıtlar ve yorumun referansı belirtilir. Kabulün dayandığı uygulanabilir ölçüt ayrıca yazılır. Ölçüt veya gerekli kontroller eksikse kabul açık bırakılır; eksik işler ve gerekli yetkili karar gösterilir.
