Metal Clad Hücrelerde Hangi Test ve Bakımlar Yapılır?

Metal clad hücre bakımı; gövde ve bölmelerin incelenmesini, çekmeceli kesici–hücre uyumunu, shutter ve kilitlemeleri, ana akım yolunu, kablo bağlantılarını ve koruma-kumanda zincirini kapsar. Yapılacak elektriksel testler kurulu ekipmana ve bakımın nedenine göre seçilir. Kesiciyi açıp kapatmak, röleye test akımı vermek veya tek bir izolasyon ölçümü almak bu kapsamın tamamlandığını göstermez.

Bakım kapsamı nasıl belirlenir?

Önce hücre ve kesicinin üreticisi, modeli, seri bilgisi, anma değerleri, bölüm yerleşimi ve kurulu donanımı belirlenir. Güncel tek hat ve kumanda şemaları, üretici bakım kılavuzları, önceki ölçümler ve olay kayıtları birlikte incelenir. Rutin bakım, uzun duruş sonrası değerlendirme, arıza sonrası inceleme ve kesici değişimi aynı iş paketi değildir. Kesinti süresi ve güvenli erişim sınırları kapsamla birlikte kararlaştırılır.

Metal clad, metal enclosed ve IAC sınıfları neden ayrılmalı?

Metal gövdeli görünüm veya çekmeceli bir cihaz tek başına hücrenin bütün sınıflandırmasını kanıtlamaz. Bölüm ayrımı, hizmet sürekliliği kategorisi, ayırıcı bölmeler ve iç ark sınıfı farklı özellikleri anlatır. LSC, PM/PI ve IAC ifadeleri birbirinin yerine kullanılmaz; kurulu ürünün dokümanıyla doğrulanır. IAC değerlendirmesinde akım ve süre kadar erişilebilir taraflar, kapaklar, oda yerleşimi ve tahliye düzeni de önemlidir. Anma kısa süreli dayanım süresi ile iç ark deney süresi otomatik aynı değildir.

Çalışma öncesinde hangi sınırlar kurulmalıdır?

Yetkili ekibin tesise ve modele uygun güvenli çalışma planı; ana beslemeleri, kuplaj ve geri beslemeleri, yardımcı AC/DC kaynakları, uzaktan kumandayı ve depolanmış mekanik enerjiyi kapsamalıdır. Kesicinin konum göstergesi, gerilim göstergesi veya kapalı shutter tek başına gerilimsizlik kanıtı sayılmaz. Gerilimsizliği doğrulama, kilitleme, topraklama ve çalışma alanına erişim işlemleri onaylı tesis prosedürüyle yürütülür. Buradaki kontrol başlıkları bir saha manevra sırası değildir.

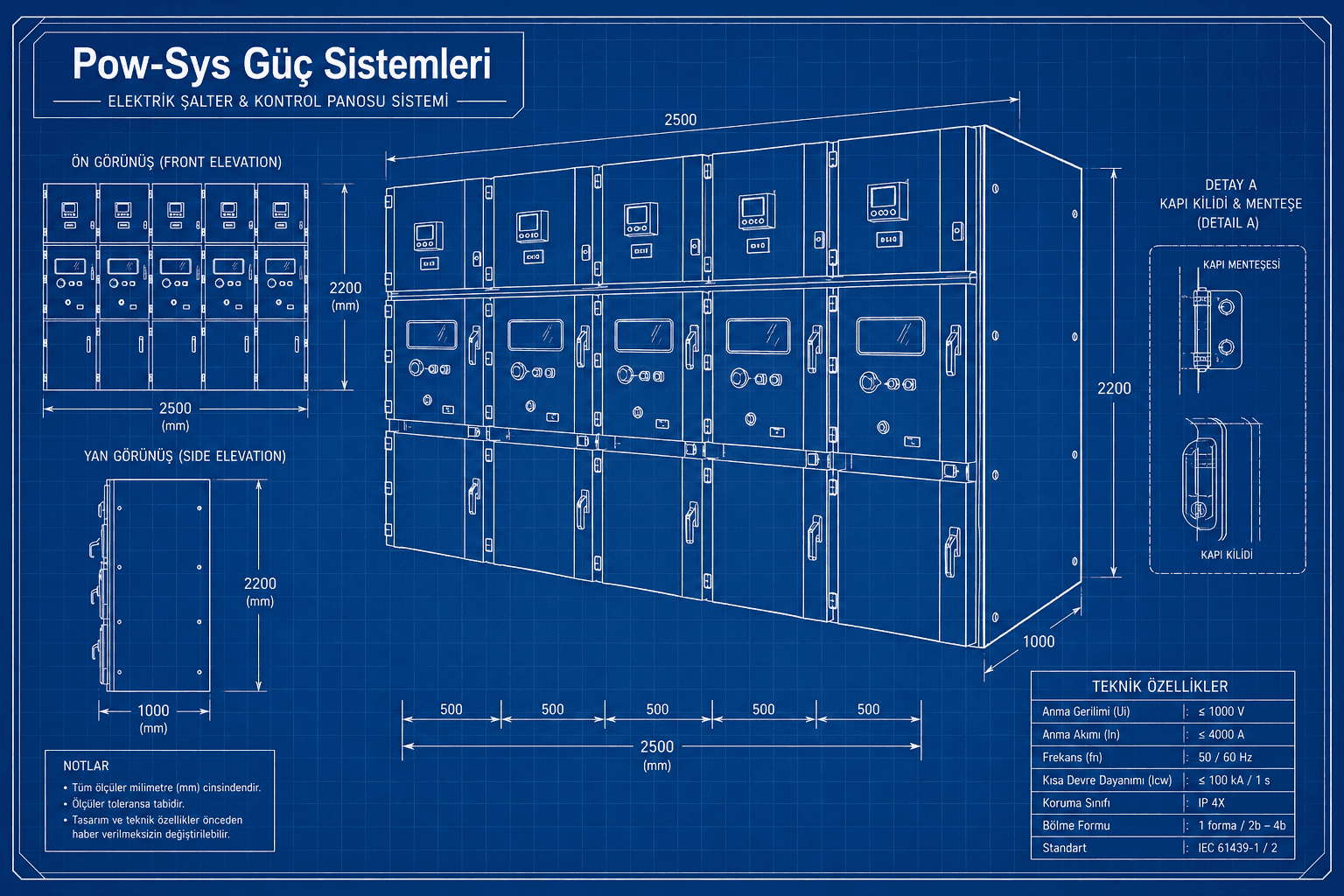

Görsel inceleme ve bölme temizliği neleri kapsar?

Gövde, kapaklar, contalar, bağlantı yüzeyleri, havalandırma yolları ve varsa ısıtıcıların durumu incelenir. Nem ve yoğuşma izi, korozyon, yabancı cisim, gevşemiş parça, toz birikimi, izolatör çatlağı, tracking ve ısınma izleri konumlarıyla kaydedilir. Temizlik yöntemi yüzey malzemesi ve üretici talimatıyla uyumlu seçilir; bütün hücrelere tiner, basınçlı hava, gres veya aynı solvent uygulanmaz. Karbonlaşmış ya da aşınmış yalıtımı temizlemek hasarın giderildiğini göstermez.

Kapalı ve sızdırmaz bileşenlerde bakım nasıl planlanır?

Sökülebilir kapaklı bir erişim bölmesi, gazla sızdırmaz kapatılmış bir bölüm ve vakum kesici tüpü aynı yapı değildir. Üreticinin sahada açılmasına izin vermediği bileşen genel temizlik veya iç kontrol listesine dahil edilmez. İzin verilen dış kontroller, göstergeler ve işlevler model talimatıyla belirlenir; erişilemeyen iç bölüm raporda açık kalır. Bir bileşen için kullanılan sealed-for-life ifadesi bütün hücrenin, mekanizmaların ve kumanda devrelerinin bakımsız olduğu anlamına gelmez.

Çekmeceli kesici ve racking mekanizmasında ne doğrulanır?

Kesicinin hücreyle model, anma ve mekanik kodlama uyumu kontrol edilir. Modelin tanımladığı bağlı, test ve ayrılmış konumlar; konum göstergeleri, mekanik hareket ve varsa sekonder bağlantı düzeni ayrı değerlendirilir. Test konumunda primer kontaklar ayrıyken kumanda devresinin bağlı kalabilmesi, bu konumu bütünüyle enerjisiz bir ekipmanla eşitlememeyi gerektirir. Sertleşme, beklenmeyen kuvvet, eksik oturma veya kilitleme uyumsuzluğunda işlem durdurulur; kuvvet uygulayarak veya kilidi aşarak hareket tamamlanmaz.

Kesicinin açma-kapama mekanizması, ana kontakları, yay/kurma düzeni ve kendi bakım gerekleri ayrı kılavuza bağlıdır. Kesici zamanlama ölçümü ile hücreye sürme mekanizmasının doğrulanması aynı test değildir. Söküm, yağlama ve kontak müdahalesi yalnız ilgili modelin talimatında tanımlanan noktalarda ve malzemelerle yapılır.

Kesicinin mekanik zamanlama ölçümü, test düzeninin belirlediği hareket ve kontak anları hakkında bilgi verir. Rölenin çalışma süresiyle mekanik kontak ayrılma süresini toplamak, arkın sönme süresini veya gerçek arıza kesme performansını ölçmüş olmak değildir. Raporda ölçülen zamanın başlangıç/bitiş tanımı ve kapsamı belirtilir.

Shutter ve interlock kontrolünde ne aranır?

Shutter'ın modelin öngördüğü konumlarda çalışması, hasar veya sıkışma olmaması ve mekanik parçaların bütünlüğü değerlendirilir. Kapı, kesici, topraklama aygıtı, anahtar kilidi ve varsa elektromekanik izin zincirleri kurulu neden–sonuç mantığıyla karşılaştırılır. Bütün metal clad hücrelerde aynı kilitlemeler bulunmaz. Gerçekten denenen izin ve engelleme işlevleri rapora yazılır; denenemeyen işlevlere geçerli sonucu verilmez. Shutter'ı elle zorlamak veya interlock'u geçersiz kılmak kontrol yöntemi değildir.

Bara, izolatör ve kablo bölmesinde hangi kontroller yapılır?

Bara ve erişilebilir primer bağlantılarda renk değişimi, yüzey hasarı, bağlantı elemanı durumu ve mekanik destek incelenir. Tork kontrolü veya yeniden sıkma her bağlantıya otomatik uygulanmaz; cıvata, temas kaplaması, yağlama ve üretici yöntemi birlikte değerlendirilir. Yalıtılmış bara yüzeyi dokunma güvenliği veya gerilimsizlik garantisi değildir. İzolatörlerde çatlak, erozyon, kalıcı iz ve kirlenme birbirinden ayrılır.

Kablo bölmesinde sonlandırma gövdesi, mekanik sabitleme, erişilebilir ekran/topraklama bağlantıları ve çevresel etkiler incelenir. CT, ekran iletkeni ve topraklama yolunun tasarımla uyumu önemlidir; ekran bağı veya kablonun CT içinden geçişi fotoğrafa bakılarak değiştirilmez. OG kablo başlığı bakımı ile izolatörlerin değerlendirilmesi, hücre bakımının bu arayüzlerini daha ayrıntılı açıklar.

Elektriksel testler hangi soruya cevap verir?

Temas direnci sonucu nasıl yorumlanır?

Ölçülen yolun kesici kontaklarını mı, sökülebilir bağlantıları mı, yoksa daha uzun bir bara yolunu mu içerdiği açık olmalıdır. Yöntem, test akımı, bağlantı noktaları ve cihaz bilgisi korunmadan iki mikroohm sonucu doğrudan karşılaştırılmaz. Fazlar ve önceki kayıtlar arasındaki fark araştırma gerektirebilir; sebep yalnız gevşeklik olarak atanmaz. Kabul sınırı kurulu modelin ilgili dokümanından veya onaylı test planından alınır; internetteki tek bir mikroohm değeri bütün hücrelere uygulanmaz.

Yalıtım ve yüksek gerilim testlerinde kapsam neden kritik?

Test gerilimi, süre, bağlantı düzeni ve testin amacı ekipmanla uyumlu seçilir. Ölçü trafoları, parafudrlar, elektronik göstergeler ve diğer bağlı elemanların teste katılıp katılmayacağı model talimatıyla belirlenir. Bir bara deneyi, kablo deneyi ve kesiciye özgü deney aynı işlem değildir. Yalıtım direnci, uygulanabilir bir dayanım deneyi ve PD teşhisi birbirinin yerine geçmez. Kabul, montaj sonrası ve işletmedeki yaşlanmış ekipman bakım deneyleri ayrı değerlendirilir.

Sekonder enjeksiyon ve gerçek açtırma zinciri nasıl ayrılır?

Koruma rölesine verilen sekonder test büyüklüğü, test edilen giriş ve seçili fonksiyon hakkında sonuç verir. Test sınırı CT/VT devresini, röle mantığını, çıkış kontağını, DC beslemeyi, açtırma bobinini ve kesicinin gerçek açmasını hangi ölçüde kapsıyorsa raporda o kadarı yazılır. Rölede görülen açma işareti tek başına kesicinin açtığını göstermez. Primer enjeksiyonun da bağlantı noktası ve kapsamı tanımlanır. Ölçü ve kumanda devrelerine müdahale, CT sekonderinin ve bağlı cihazların çalışma koşulları gözetilerek planlanır.

Geçici test bağlantılarının, blokajların, ayarların ve ayrılan devrelerin onaylı işletme düzenine döndüğünün doğrulanması da iş planına dahil edilir. Yapılan değişiklikler ve geri dönüş kontrolleri kayıt altına alınır.

Termal kamera ve PD incelemesinin sınırları nelerdir?

Termal inceleme güvenli, onaylı görüş yolundan erişilebilen yüzeyleri gösterir. Kapalı metal bölmeler arkasındaki kontaklar doğrudan görüntülenmiş sayılmaz; görüntü için kapak, shutter veya interlock düzeni aşılmaz. Yük, ortam, yüzey/yansıma özellikleri, görüntüleme koşulları ve karşılaştırılan fazlar kaydedilir. Sıcak nokta, bağlantı veya yalıtım kusurunun nedenini tek başına kanıtlamaz.

TEV, UHF, HFCT ve akustik gibi PD yöntemlerinde sensör yolu, konumu, bant genişliği, gürültü ve faz ilişkisi önemlidir. Bu yöntemlerin genlikleri otomatik aynı pC ölçüsü sayılmaz. İşaretin kaynağı ve konumu ek inceleme gerektirebilir; işaret bulunmaması, bütün yalıtımın kusursuz olduğu veya arızanın önlenmiş olduğu anlamına gelmez. Sonuçlar cihaz ve yönteme uygun uzman değerlendirmesiyle kullanılır.

Metal clad bakımı hangi sıklıkla yapılır?

Her hücreye uygulanacak tek bir aylık, yıllık veya beş yıllık aralık yoktur. Kurulu modelin bakım talimatı; çevre, kirlenme, nem, işletme yükü, manevra sayısı, kesilen arıza olayları ve önceki bulgularla birlikte değerlendirilir. Örneğin Siemens GM-SG-AR kılavuzunun olağan hizmet koşullarına ait önerisi ve ayrı kesici kontrolleri, başka üretici veya gerilim sınıfına doğrudan aktarılamaz. Su girişi, anormal ısınma, mekanizma sorunu veya koruma olayı planlanan tarihten önce değerlendirme gerektirebilir.

Hangi bulgular onarım ve yeniden doğrulama gerektirir?

Çalışmayan kilitleme, zorlanan mekanizma, hasarlı kontak, çatlak veya izlenmiş yalıtım, su girişi ve açıklanamayan ölçüm sapması kaydedilerek teknik değerlendirmeye alınır. Temizlik, parça değişimi ve yeniden ayar birbirinden ayrılır. İşletmeye devam, kesinti, onarım veya parça değişimi kararı bulgunun ciddiyetine, ekipman talimatına ve işletmenin yetkili kararına dayanır. Müdahaleden sonra etkilenen işlevler yeniden doğrulanır; tek bir başarılı ölçümle açık kusurlar kapatılmaz.

Bakım raporunda neler bulunmalıdır?

Hücre ve kesici kimliği, doküman sürümleri, kapsam, kesinti ve erişim sınırı, test edilen devreler, yöntem/cihaz bilgileri, cihazın kalibrasyon/doğrulama durumu ve ölçüm koşulları yazılmalıdır. Sayısal sonuçlar, kabul kaynağı ve sürümü, önceki değerlerle karşılaştırma, fotoğraflı bulgular, yapılan müdahaleler ve yeniden test sonuçları ilişkilendirilir. Erişilemeyen bölüm ve denenemeyen işlev ayrı kalır. Açık kusurlar, önerilen işlem ve sorumlusu ile yeniden işletmeye alma için gereken değerlendirmeler görünür tutulur. Boş kontrol formu tamamlanmış bakım raporu değildir.

Bakım planı ve teklif için hangi bilgiler gerekir?

Üretici/model bilgilerini, hücre ve kesici sayısını, tek hat şemasını, önceki bakım raporlarını, yaşanan olayları ve istenen kesinti penceresini paylaşın. Termal veya PD incelemesi, röle testleri, kesici bakımı ve kablo deneylerinin hangilerinin talep edildiğini belirtin. Türkiye genelindeki saha çalışmaları için yerleşim ve erişim koşulları ayrıca değerlendirilir. Periyodik kontrol kapsamı ve sayfanın iletişim bağlantısı üzerinden teknik görüşme/keşif talebi iletilebilir; tarih ve iş paketi karşılıklı teyitle kesinleşir.

Kaynaklar ve uygulama sınırı

Siemens GM-SG-AR, SIEA-T40017-00-5AUS kılavuzu belirli ANSI/IEEE ürün ailesi için mekanik konumlar, bakım ve test sınırlarına örnektir; bütün OG hücrelerin talimatı değildir. 2022 tarihli Politeknik incelemesi (DOI: 10.2339/politeknik.904546), yalıtım izleme yöntemlerinin ve sınırlamalarının teknik arka planını sunar. Tip deney şartnameleri ile üretici model kılavuzları saha bakım kabulüyle eşitlenmez. Kurulu ekipmanın geçerli dokümanı ve tesise özgü onaylı çalışma/test planı esas alınmalıdır.
