Özet Başlıklar
- Bara, kesici, ölçü ve kumanda devrelerinin ayrı görevleri
- Servis, test ve ayrılmış konumlarda primer–sekonder bağlantı farkı
- IEEE metal-clad yapısı ile IEC LSC, PM/PI ve IAC sınıflarının ayrılması
- Dayanım, kesme ve iç ark değerlerinin koşullarıyla okunması
- Teklif, modernizasyon ve bakım kapsamı için gerekli teknik belgeler
İçerik
Metal-clad, orta gerilim devrelerinde anahtarlama, koruma ve ölçme donanımını topraklanmış metal bölmeler içinde düzenleyen bir şalt yapısıdır. Bir kesicinin devreyi açması ile kesicinin primer bağlantılardan ayrılması farklı işlevlerdir. Metal-clad hücrenin çalışma mantığı, bu elektriksel işlevleri bölmeler, çekmeceli donanım, shutter ve kilitlemelerle birlikte ele alır.
Tanımı doğru kullanmak için ürünün dayandığı standart ve model bilinmelidir. Hücre adından tek başına iç ark dayanımı, kesintisiz bakım olanağı veya belirli bir IEC sınıfı çıkarılamaz. Aşağıdaki açıklamalar yapıyı ve seçim belgelerini anlamaya yöneliktir; bir hücreye uygulanacak manevra ya da bakım talimatı değildir.
Metal-clad ve metal-enclosed neyi tanımlar?
Metal-enclosed, genel kullanımda metal mahfazalı şaltı anlatır; standartlarda ise belirli ürün kategorilerinin adında da geçer. Metal-clad bu geniş tarif içinde daha belirli bir yapıyı ifade eder. IEEE C37.20.2-2025’in kamuya açık kapsamı, elektrik kumandalı çekmeceli kesicileri ve ana bileşenlerin topraklanmış metal bariyerlerle ayrılmasını açıkça belirtir. Bu kapsam özeti, standardın bütün tasarım ve deney şartlarının yerine geçmez.
Bu nedenle her metal mahfazalı panoya metal-clad denmez; her metal-enclosed çözümün sabit kesicili veya ortak açık bölmeli olduğu da söylenemez. Kompaktlık, kesici taşıyıcısı ve bölümleme ayrı tasarım tercihleridir. Teklifleri “daha gelişmiş” etiketiyle sıralamak yerine gerçek bariyerleri, primer bağlantıları ve erişim düzenini karşılaştırmak gerekir.
IEM’in karşılaştırma sunumundaki yeni metal-enclosed örnekleri, çekmeceli kesici ve yalıtılmış bara seçeneklerinin bu ürünlerde de bulunabildiğini gösterir. Bu tarihsel üretici sunumu bir standart veya bütün ürünler için üstünlük kanıtı değildir; basit bir “sabit–çekmeceli” karşılaştırmasının neden yetersiz kaldığını gösterir.

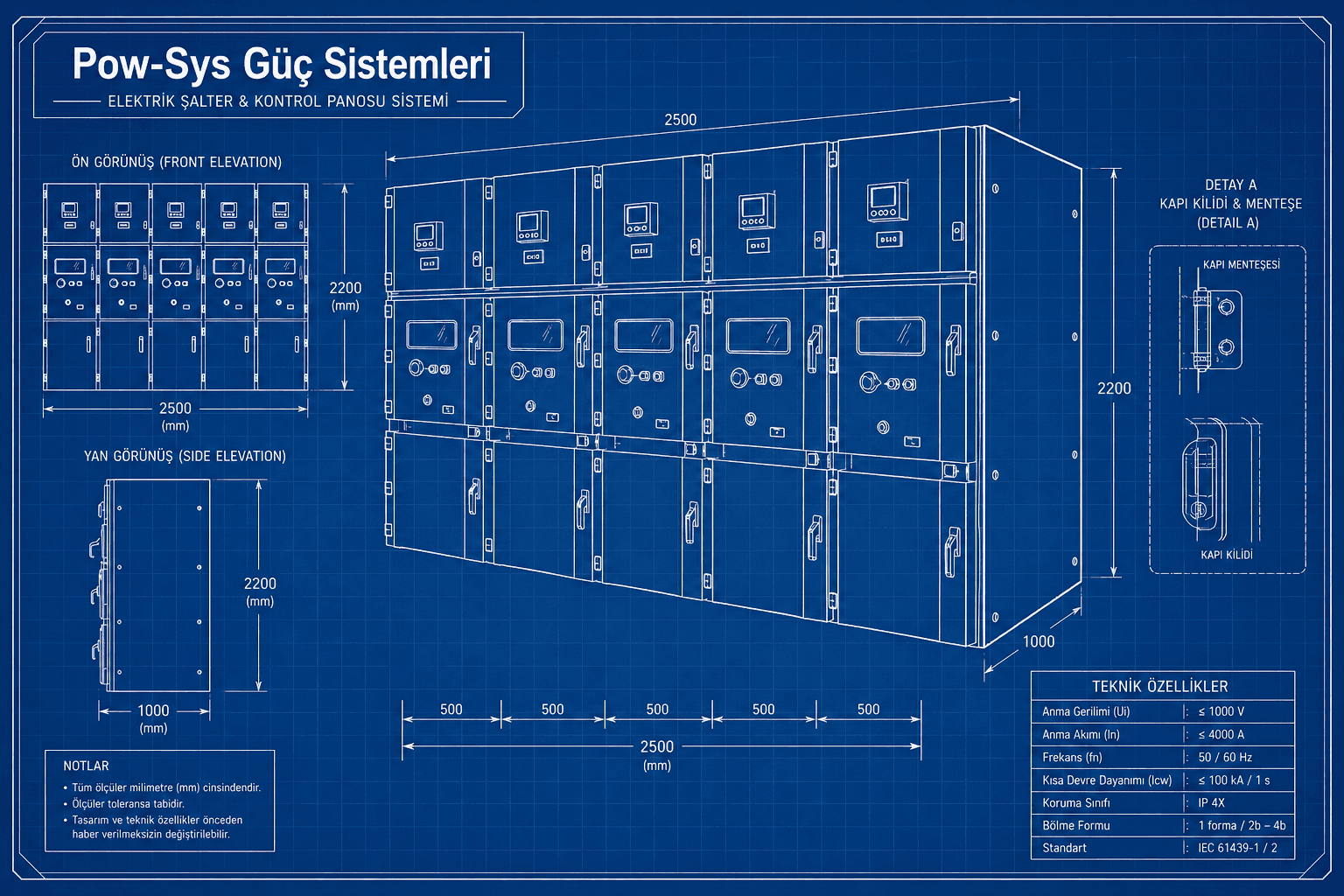

Akım yolu ve bölmeler nasıl birlikte çalışır?
Bir çıkış hücresinde ana akım yolu, bara bağlantısından kesicinin primer kontaklarına ve kablo bağlantısına uzanır. Giriş hücresi, kuplaj, bara yükseltme veya ölçü hücresinde görev ve bağlantı düzeni değişir. Bu yüzden tek bir kesici hücresinin şeması bütün hücrelere uygulanamaz; enerji yönü ve olası geri beslemeler gerçek tek hat şemasından okunur.
| Bileşen veya bölüm | Elektriksel / mekanik görevi | Tek başına kanıtlamadığı özellik |
|---|---|---|
| Ana bara | Hücreler arasında ana akımı taşır; bağlantı, mesnet ve yalıtım düzeni tasarıma aittir. | Bir hücre ayrıldığında bütün baranın gerilimsiz olduğunu göstermez. |
| Kesici ve çekmece | Kesici anma koşulları içindeki yük ve kısa devre akımlarını keser; çekmece primer bağlantı konumunu değiştirir. | Kesicinin açık olması, primer kontakların ayrılmış olmasıyla aynı değildir. |
| Kablo bağlantı bölümü | Kablo başlıklarını ve tasarıma göre CT, VT, parafudr veya toprak ayırıcısını barındırır. | Bütün modellerde aynı donanımın bulunduğunu veya kablo tarafından geri besleme olmadığını göstermez. |
| CT, VT ve sensörler | Akım veya gerilim bilgisini ölçü ve koruma donanımına uygun bir arayüzle iletir. | Oran, sınıf, yük ve sensör arayüzü doğrulanmadan doğru koruma veya ölçüm sonucu vermez. |
| Alçak gerilim kumanda bölümü | Röle, kumanda, işaret, haberleşme ve yardımcı besleme devrelerini toplar. | Alçak gerilim adı, bütün uçların dokunmaya güvenli olduğunu veya enerjisiz bulunduğunu göstermez. |
| Shutter ve metal bariyerler | Belirli primer açıklıklara erişimi sınırlar ve bölümleri ayırır. | Kapalı shutter gerilimsizlik ölçümü veya iç ark deney raporu değildir. |
| Koruma topraklaması ve gövde bağlantıları | Metal gövdeler ile çekmece çerçevesinin tasarlanan koruma bağlantısını sağlar. | Çerçeve topraklaması, ana devrenin çalışma için topraklandığı anlamına gelmez. |
Aktif’in SME, SNC ve SMC katalog bölümleri farklı bölme, taşıyıcı ve donanım seçenekleri gösterir. Bunlar belirli ürün ailelerine ait örneklerdir. Bölme sayısı, sac kalınlığı veya hücre genişliği metal-clad adından türetilecek sabit bir sayı değildir.
Röleden akımın kesilmesine kadar koruma zinciri
Koruma zincirinde CT veya uygun sensör akım bilgisini sağlar; gerilim gerektiren işlevlerde VT ya da uygun gerilim sensörü de kullanılır. Röle, bu girişleri ayarları ve mantığıyla değerlendirir. Açtırma çıkışı, gerekli ara elemanlar ve kablolama üzerinden açtırma bobinine ulaşır; bobin mekanizmayı serbest bırakır, kesici kontakları hareket eder ve ark söndürülerek akım kesilir. Ölçme, karar, kumanda ve akım kesme aynı olay değildir.
Eaton’ın VacClad-W zaman diyagramı, koruma rölesi, yardımcı röle, açtırma bobini, mekanizma ve ark süresini ayrı aşamalar olarak gösterir. “Kesici üç çevrimde keser” gibi bir ürün değeri, röle algılama ve kumanda gecikmeleri eklenmeden tesisin toplam arıza temizleme süresi sayılamaz. Bu tarihsel ürün çizimindeki süreler başka bir tesise ayar değeri olarak taşınmaz.
Rölenin çıkış vermesi, kesicinin ana kontaklarının açıldığını veya akımın gerçekten kesildiğini tek başına kanıtlamaz. Açtırma beslemesi, devre sürekliliği, bobin, mekanizma ve geri bildirimler birlikte değerlendirilir. MOC kesici mekanizmasıyla, TOC ise taşıyıcının konumuyla ilişkili yardımcı kontakları ifade eder; hangi konumda çalıştıkları ürün ve seçeneğe göre değişir. Bir yardımcı kontak bilgisi gerilimsizlik doğrulaması değildir.
Yardımcı besleme de tasarımın parçasıdır. VacClad-W kontrol açıklaması DC akü–şarj sistemi ile AC kapasitif açtırma seçeneklerini ayrı anlatır. Her metal-clad için tek bir DC gerilimi varsayılamaz; bir kapasitif açtırma ünitesi de bütün röle mantığını besleyen kesintisiz kaynak sayılmaz. Konvansiyonel CT sekonderi ve depolanmış mekanik enerji ayrıca değerlendirilmesi gereken tehlikelerdir.
Servis, test ve ayrılmış konum aynı şey değildir
Çekmecenin fiziksel konumu ile kesicinin açık/kapalı durumu iki ayrı bilgidir. Servis konumundaki kesici açık olabilir; test konumunda ise primer bağlantılar ayrılmışken kumanda devresi bağlı kalabilir. Bazı ürünlerde test ve ayrılmış konum ortak bir fiziksel noktada, farklı sekonder bağlantı durumlarıyla tanımlanır. Aşağıdaki tablo yaygın düzeni açıklar; gerçek konum adları, kilitler ve izinler üretici talimatından doğrulanır.
| Konum / durum | Primer ana kontak bağlantısı | Sekonder ve enerji durumu | Bu bilgiden çıkarılacak sınır |
|---|---|---|---|
| Servis / connected | Sabit primer kontaklarla eşleşmiştir. Kesicinin kendi ana kontakları açık veya kapalı olabilir. | Kumanda bağlantıları çoğunlukla bağlıdır. | Açık kesici, bağlı primer devreyi bütün kaynaklardan ayırmış sayılmaz. |
| Test | Yaygın tasarımda sabit primer kontaklardan ayrılmıştır. | Elektriksel işlev kontrolü için sekonder bağlantı bağlı kalabilir. | Kumanda enerjisi ve yay enerjisi bulunabilir; komşu bara ve kablolar için gerilimsizlik sonucu vermez. |
| Ayrılmış / disconnected | Primer bağlantılar ayrılmıştır. | Sekonderin ayrılması veya elle bağlanması modele göre değişir. | Bu konumun tanımı tek başına çalışma izni veya bütün kaynakların izolasyonu değildir. |
| Hücreden çıkarılmış / removed | Kesici hücrenin primer arayüzünden fiziksel olarak çıkarılmıştır. | Harici test bağlantısı ve depolanmış enerji ayrıca değerlendirilir. | Hücre içinde sabit primer uçlar hâlâ enerjili olabilir; çıkarılmış kesici bütün hücreyi güvenli çalışma alanı yapmaz. |
ABB SafeGear kılavuzundaki üç konum tanımı test konumunda sekonder bağlantının bağlı olduğunu açıkça söyler. Siemens GM-SG talimatı da sekonder bağlantı, shutter, MOC ve TOC işlevlerini ayrı açıklar. Konum lambası veya “open” işareti, ilgili çalışma alanında gerilim bulunmadığının kanıtı yerine kullanılmaz.
IEEE yapısı ile IEC LSC, PM/PI ve IAC sınıfları
Bu terimler aynı soruyu yanıtlamaz. IEEE metal-clad yapısı, IEC servis sürekliliği ve bölme sınıfları ile iç ark sınıflandırması ayrı belgeler ve değerlendirme koşulları üzerinden okunur. Bir katalogda birlikte bulunmaları, aralarında otomatik dönüşüm olduğu anlamına gelmez.
| Terim / eksen | Hangi soruyu yanıtlar? | Hangi sonuç otomatik çıkmaz? |
|---|---|---|
| IEEE C37.20.2 metal-clad | Belirtilen standart baskısı kapsamında hangi yapısal ve elektriksel ürün kategorisi teklif ediliyor? | IEC LSC2B, PM veya IAC değeri kendiliğinden atanmaz. |
| IEC LSC | Tanımlanmış erişilebilir yüksek gerilim bölmesi açıldığında diğer bölümlerin hizmette kalabilmesine ilişkin kategori nedir? | Her işin enerji kesmeden yapılabileceği veya tesisin kesintisiz çalışacağı söylenemez. |
| IEC PM / PI | Tanımlanmış erişim durumunda açık bölme ile enerjili ana devre parçaları arasındaki bölme ve shutter düzeni hangi sınıftadır? | Yalıtım ortamını veya iç ark dayanımını tek başına tanımlamaz. |
| Hava, gaz veya başka yalıtım düzeni | Ana yalıtımın ortamı ve tasarımı nedir? | Hava yalıtımlı olmak tek başına metal-clad, PM veya ark sınıfı vermez. |
| IEC IAC ve F/L/R gibi işaretler | Belirli iç ark deneyi için erişilebilirlik, değerlendirilen yüzler, akım ve süre nasıl tanımlanmış? | IEEE arc-resistant erişilebilirlik tipleriyle doğrudan eşitlenmez. |
| IEEE arc-resistant erişilebilirlik tipi | Belirli deney koşullarında hangi erişim yüzleri ve bölme durumları değerlendirilmiş? | IEC LSC2B ile aynı kavram değildir; genel canlı çalışma izni vermez. |
LSC2A ile LSC2B arasındaki fark, yalnız “daha çok bölme” değildir. Tipik kesici bölmesi örneğinde LSC2A, ilgili bölmeye erişim için kablo devresinin de devre dışı bırakılmasını gerektirebilirken bara hizmette kalabilir; LSC2B’de tanımlanmış düzen, bara ile kablo bağlantısının hizmette kalmasını da kapsayabilir. Beyan hangi erişilebilir bölme ve işlem için verildiğiyle okunur. Bu, enerjili bara veya kablo bölümünün içine girme izni değildir.
PM, tanımlanmış erişim durumunda açık bölmeyle enerjili ana devre parçaları arasında topraklanmış metal bölme ve shutter düzenini; PI ise bu ayırmada bir veya daha fazla metal olmayan parçanın bulunduğu düzeni anlatır. Her iç levhanın metal olmasıyla aynı tarif değildir. Aktif’in erişim ve bölme sınıfı açıklamaları bu eksenleri ayrıca ele alır. Nihai doğrulamada ürünün sınıf beyanı, erişim düzeni ve ilgili standart baskısı birlikte incelenir.
Somut bir karşı örnek Aktif kataloğundaki SME-1 çekmeceli seçenektir: üretici bu aileyi LSC2A/PI olarak tanımlar. Dolayısıyla “çekmeceli kesici varsa mutlaka LSC2B-PM” denemez. PM/PI, LSC ve iç ark beyanı satın alınacak tam konfigürasyonun dokümanından kontrol edilir; katalog aile adı tek başına eşdeğerlik kanıtı değildir.
Anma değerleri hangi koşullarla birlikte okunur?
Bir hücreyi yalnız kV ve kA sayısıyla seçmek yeterli değildir. Şebekenin gerilimi ve frekansı, sürekli yük akımı, olası kısa devre akımı, koruma açma süresi, yalıtım düzeyi ve çevre koşulları ilgili cihaz ve komple hücre için birlikte değerlendirilir. Tekil kesicinin değeri, hücre grubunun veya baranın belgelenmiş değerini kendiliğinden yükseltmez.
| Anma bilgisi | Birlikte okunacak koşul | Sık yapılan yanlış çıkarım |
|---|---|---|
| Anma gerilimi ve yalıtım dayanımı | Frekans, güç frekanslı dayanım ve darbe dayanımı; faz–toprak / fazlar arası tanımları. | Şebeke gerilimi ile bütün deney gerilimlerini aynı sayı kabul etmek. |
| Sürekli akım | Bara ve kesici değeri, doğal/zorlanmış soğutma, sıcaklık, rakım ve ilgili donanım. | Fanlı modelin en yüksek akımını bütün hücrelere uygulamak. |
| Kısa süreli dayanım akımı | Etkin akım değeri ile belgelenmiş dayanım süresi birlikte. | Bir kA değerini süresiz kullanmak veya kA/s olarak ifade etmek. |
| Tepe dayanım / kapama görevi | Belirtilen tepe veya kapama değeri ve deney koşulları. | Tepe akımını simetrik etkin kısa devre akımıyla eşitlemek. |
| Kısa devre kesme görevi | Kesicinin belirtilen gerilimdeki kesme görevi ve ilgili devre koşulları. | Ayırıcıya ya da yalnız dayanım değeri bulunan elemana aynı kesme görevini vermek. |
| İç ark değeri | Akım, süre, erişilebilirlik, değerlendirilen yüzler ve montaj koşulları. | Kısa süreli dayanım akımını IAC değeri yerine yazmak. |
| Mekanik / elektriksel dayanıklılık | Deney türü, yük görevi ve izin verilen işlem sayısının tanımı. | Yüksüz mekanik işlem sayısını aynı sayıda kısa devre kesmesi veya ömür garantisi saymak. |
Aktif İngilizce SMC teknik tablosu kısa süreli dayanım, tepe ve iç ark satırlarını ayrı verir; aynı sayfanın deney notu da belirli bir akım aralığıyla sınırlıdır. Schneider SureSeT karakteristikleri de tepe değeriyle iki saniyelik etkin dayanımı ayrı belirtir. Bunlar model örnekleridir; farklı katalog baskılarındaki en yüksek değerler birleştirilerek yeni bir ürün kapasitesi oluşturulamaz.
Metal-clad olmak iç arka dayanıklı olmak mıdır?
Hayır. SureSeT kataloğunun teknik tablosu, metal-clad olarak tanımladığı üründe iç ark satırını “Non-Arc Rated” olarak gösterir. Topraklanmış bariyerler, kapalı kapı kumandası, uzaktan hareket veya ark algılama rölesi bulunması tek başına komple hücreye arc-resistant ya da IAC sınıfı kazandırmaz.
IAC işaretindeki F ön, L yan, R arka yüzü belirtir. Erişilebilirlik A yetkili personelle sınırlı, B ise sınırlanmamış erişim bağlamını tanımlar; bu harfler iş izni değildir. İç ark davranışı değerlendirilirken deney akımı ve süresi kadar erişim tipi, değerlendirilen yüzler, kapı ve kapakların durumu, basınç tahliye yolu ve gerçek oda yerleşimi de önemlidir. Gaz tahliye kanalı, plenum, sabitleme ve açıklıklar deney düzenine uygun olmalıdır. Binada sonradan kapatılmış bir çıkış veya değiştirilmiş kapak, katalogdaki deney düzeniyle aynı kabul edilemez.
ABB SafeGear açıklamasındaki Type 2B koşulu, belirli tasarımda alçak gerilim enstrüman kapısının açık olabilmesini diğer kapı ve kapak koşullarından ayrı tutar. Bu istisna yüksek gerilim bölmesine erişim izni değildir. Aynı kılavuzun kapı ve tahliye düzeni sayfaları, ark süresine göre kapı yapısının değişebildiğini gösterir. “AFLR = Type 2B” gibi doğrudan bir eşleme veya sıfır risk / koruyucu donanım gereksizliği sonucu çıkarılmaz.
Shutter, kilitlemeler ve göstergeler neyi sınırlar?
Shutter sabit primer kontak açıklıklarına istem dışı erişimi sınırlamaya yardımcı olur. Mekanik, elektriksel veya anahtarlı kilitlemeler; kesici kapalıyken çekmecenin hareketini, uygun olmayan konumda kapamayı veya birbiriyle bağdaşmayan donanım hareketlerini tasarımına göre engeller. Kilitleme matrisi hangi koşulun hangi hareketi engellediğini göstermelidir; bütün ürünlerde aynı matris varsayılmaz.
Bu düzenekler yanlış manevra olasılığını azaltan tasarım önlemleridir; arıza ihtimalini veya insan hatasını ortadan kaldırmaz. Bozuk bir kilit, tutarsız konum göstergesi ya da zorlanan bir mekanizma olağan işletme davranışı sayılmaz. Shutter’ı açmak, kilidi zorlamak veya izin zincirini köprülemek sorunun teknik çözümü değildir.
GM-SG talimatındaki çerçeve topraklama ve shutter açıklamaları, çerçevenin koruma bağlantısıyla primer kontak erişiminin ayrı işlevler olduğunu gösterir. Kapalı shutter, bir lambanın sönmesi veya çekmecenin ayrılması; olası bütün kaynakların, yardımcı beslemelerin ve depolanmış enerjinin değerlendirilmesinin yerine geçmez. Çalışma alanı, yetkili iş planı ve ekipmana özgü izolasyon–gerilimsizlik doğrulaması üzerinden belirlenir.
Şartname ve teklif karşılaştırmasında hangi belgeler istenir?
Önce görev tarif edilir: giriş, çıkış, kuplaj veya ölçü hücresi; bugünkü yükler, kısa devre koşulları ve öngörülen genişleme. Bara kuplajı ya da çift bara düzeni tek başına kesintisiz besleme veya tam yedeklilik sağlamaz. Kaynakların bağımsızlığı, kapasite, transfer ve senkronizm koşulları, arıza bölgeleri ve koruma mantığı ayrıca tasarlanır.
- Standart ve baskısı, tam model, hücre fonksiyonu, tek hat şeması ve primer yerleşim.
- Komple hücre, bara ve kesicinin anma çizelgeleri; soğutma ve çevre koşullarına bağlı sınırlamalar.
- İddia edilen LSC, PM/PI, iç ark sınıfı ve ilgili deney raporunun konfigürasyonla bağlantısı.
- CT/VT veya sensör oranları, sınıf/yük bilgileri, röle mantığı, açtırma beslemesi, kumanda şemaları ve kilitleme matrisi.
- Kablo girişleri, erişim yüzleri, tahliye düzeni, oda yerleşimi, sabitleme ve bakım için gerekli alanlar.
- Fabrika/saha doğrulama kapsamı, teslim dokümanları, yedek parça ve model uyumluluğu.
İki teklifin aynı kA veya aynı hücre sayısını vermesi eşdeğer olduklarını göstermez. Rapordaki kesici, bölme, kapı ve tahliye düzeni teklif edilen ürünle ilişkilendirilmeli; belgenin başka bir aileyi veya eski bir baskıyı kapsayıp kapsamadığı anlaşılmalıdır. ISO yönetim sistemi belgesi, bir ürünün iç ark deney raporunun yerine geçmez. Katalog ölçüleri de doğrudan oda veya mevzuat açıklığı sayılamaz.
Bakım ve modernizasyonda tanımın pratik karşılığı
Bölme yapısı bakım ihtiyacını ortadan kaldırmaz. Primer temaslar, çekmece ve shutter mekanizması, topraklama bağlantıları, kablo başlıkları, ölçü zinciri ve açtırma devresi birlikte ele alınır. Hangi kontrollerin hangi enerji durumunda yapılabileceği üretici talimatı ve tesise özgü çalışma planıyla belirlenir. Sayısal kabul sınırları, deney gerilimleri ve bakım aralıkları bu tanım yazısından türetilmez.
Bir modernizasyonda yeni kesicinin dış ölçüsünün veya anma akımının uyması yeterli değildir. Primer kontak arayüzü, yalıtım aralıkları, mekanik hareket ve kilitler, açtırma/kapama enerjisi, sekonder bağlantılar, koruma ayarları ve komple hücrenin belgelenmiş performansı yeniden değerlendirilir. Yeni röle veya uzaktan kumanda eklemek, hücrenin iç ark sınıfını kendiliğinden değiştirmez.
Uygulama kapsamını ayırmak için metal-clad test ve bakım yazısı ayrıntılı kontrol başlıklarına, koruma rölesi açıklaması ise karar ve açtırma işlevine odaklanır. Tesisiniz için teknik değerlendirme istenirken model/nameplate bilgileri, güncel tek hat şeması, anma ve deney belgeleri, röle–kumanda verileri, arıza/bakım geçmişi ve planlanan kesinti kapsamı birlikte paylaşılabilir. Bu veriler, inceleme ve teklif kapsamının doğru kurulmasını sağlar.
İlgili Blog Yazıları
İlgili Hizmetler
Sıkça Sorulan Sorular
Çekmeceli kesici bulunan her hücre metal-clad mıdır?
Çekmeceli düzen tek başına sınıf vermez. Metal-clad iddiası uygulanacak standart, topraklanmış bariyerler, primer arayüz ve bütün hücre yapısıyla doğrulanır. IEC tarafında çekmeceli bir ürün LSC2A/PI olarak da beyan edilebilir; çekmece, LSC2B-PM veya iç ark dayanımı için tek başına kanıt değildir.
Vakum kesici ile SF6 kesici arasında metal-clad açısından nasıl bir fark vardır?
Vakum veya SF6, kesicinin ark söndürme düzeniyle ilgilidir; metal-clad ise hücrenin yapısını anlatır. Aynı ürün ailesinde farklı kesici seçenekleri bulunabilir. Kesme görevi, yalıtım, kontrol arayüzü, bakım ve hücreyle uyumluluk seçilen modelin dokümanından değerlendirilir; yalnız kesici ortamı bölümleme sınıfını belirlemez.
Test konumunda kesiciye kumanda gelebilir mi?
Evet, birçok tasarımda test konumunda primer bağlantılar ayrılmışken sekonder bağlantı bağlı tutulur. Elektriksel kumanda ve depolanmış yay enerjisi bulunabilir. Test konumunu enerjisiz çalışma durumu kabul etmek yerine gerçek bağlantı ve enerji kaynakları üretici talimatı ile iş planı üzerinden doğrulanır.
Rölenin açtırma kaydı kesicinin arızayı temizlediğini kanıtlar mı?
Hayır. Kayıt, rölenin karar veya çıkış bilgisi olabilir. Açtırma kaynağı, kablolama, bobin, mekanizma ve ana akımın kesilmesi ayrı aşamalardır. Yardımcı kontak ve olay kayıtları kapsamlarına göre incelenir; bir röle mesajı veya “open” işareti tek başına gerilimsizlik kanıtı değildir.
Ark algılama rölesi eklenince hücre arc-resistant olur mu?
Ark algılama ve hızlı açtırma bir koruma işlevi olabilir, ancak komple hücrenin iç ark deneyini yerine getirmez. Arc-resistant veya IAC beyanı; belirli yapı, akım, süre, kapı/kapak, erişim ve tahliye koşullarıyla belgelenir. Bir röle ya da uzaktan kumanda ilavesiyle yeni sınıf kendiliğinden oluşmaz.
IAC AFLR ile IEEE Type 2B aynı sınıf mıdır?
Hayır. Bunlar farklı değerlendirme çerçevelerinin işaretleridir. IAC beyanında erişilebilirlik, yüzler, akım ve süre; IEEE tipinde de ilgili erişim ve kapı koşulları ayrıca okunur. Type 2B’deki belirli alçak gerilim enstrüman kapısı koşulu, yüksek gerilim bölmesine erişim izni olarak yorumlanamaz.
Kısa süreli dayanım akımı ile kesme akımı neden ayrı istenir?
Dayanım, ilgili elemanın belirtilen akımı belgelenmiş süre ve koşullarda taşımasına ilişkindir. Kesme görevi ise kesicinin belirtilen devre koşullarında akımı kesmesidir. Ayırıcı veya bara için bir dayanım değeri bulunması, bu elemanlara kesiciyle aynı kesme görevini vermez; iç ark değeri de bunlardan ayrıdır.
CT, VT, parafudr ve SCADA her hücrede standart mıdır?
Hayır. Donanım; hücre fonksiyonu, model ve sipariş seçeneğine göre değişir. Bir giriş, ölçü, kuplaj veya kablo bağlantı hücresinin listesi aynı değildir. Standart/opsiyon tablosu, tek hat ve kumanda çizimleri birlikte kontrol edilir; katalog fotoğrafındaki her elemanın teslim kapsamına dahil olduğu varsayılmaz.
Bara kuplajı bakım sırasında kesintiyi tamamen önler mi?
Tek başına önlemez. Kaynak ve bara kapasitesi, arıza bölgesi, yük aktarımı, koruma, transfer mantığı ve çalışma için gereken izolasyon belirleyicidir. Çift bara veya kuplaj süreklilik planına katkı sağlayabilir; kesintisiz bakım ya da bütün yüklerin yedeklendiği sonucu yalnız şemadaki kuplaj sembolünden çıkarılamaz.
Daha yüksek akımlı bir kesici mevcut hücreyi yükseltmek için yeterli midir?
Yeterli değildir. Bara, primer kontaklar, yalıtım, soğutma, mekanik arayüz, kilitlemeler ve kontrol devreleri komple hücrenin sınırlarını belirler. Değişikliğin anma ve deney belgeleriyle uyumu değerlendirilmeden tekil kesicinin daha yüksek değeri bütün hücrenin yeni kapasitesi olarak kullanılamaz.
