Bursa Trafo Bakımı, Testleri ve Yağ Analizi Özeti
- Ekipman, üretici talimatı ve geçmiş bulgulara göre iş planı.
- Yağlı/kuru tip ile saha/fabrika test kapsamının ayrılması.
- Gerektiğinde tanımlı numune ve laboratuvar analizi kapsamı.
- Kesinti, güvenli erişim ve bağlı sistemlerin koordinasyonu.
- Yapılan işler, açık bulgular ve doğrulama içeren teknik rapor.
- Bursa ofisinden Türkiye genelinde, 365 gün 24 saat hizmet organizasyonu.
Teknik iletişim ve mesleki bilgiler
Bursa Trafo Bakımı, Testleri ve Yağ Analizi Hizmet Kapsamı
Trafo bakımını tesisinizin çalışma planına göre hazırlıyoruz
Bursa ofisimizden, Türkiye genelindeki tesisler için trafo bakım ve test çalışmalarını planlıyoruz. Önce trafonun kimliği, mevcut şikâyet veya bakım ihtiyacı ve izin verilen kesinti belirlenir. Ardından yapılacak kontroller, seçilmiş testler, varsa numune ve rapor teslimi yazılı kapsamda netleşir.
365 gün 24 saat hizmet organizasyonu, her arızaya aynı sürede ulaşılacağı veya her onarımın sahada tamamlanacağı anlamına gelmez. Saha programı; güvenli erişim, arızanın niteliği, personel ve ekipman ihtiyacı ile birlikte kararlaştırılır.
Teklif için paylaşılacak bilgiler
| Girdi | Kapsama etkisi |
|---|---|
| Adet, etiket ve üretici/model | Güç, gerilim, bağlantı grubu ve uygulanacak kılavuz |
| Yağlı/kuru tip ve mevcut aksesuarlar | Kontrol, soğutma ve numune kapsamı |
| Son raporlar, alarm ve açma kayıtları | Başlangıç referansı ve inceleme gerekçesi |
| Tek hat şeması ve yedek besleme | Çalışma sınırı, geri besleme ve kesinti koordinasyonu |
| İstenen teslim ve ilave işler | Test, laboratuvar, onarım ve takip işlerinin ayrılması |
Eksik proje veya geçmiş rapor varsa bunu talepte belirtin. Eksik veri, doğrulanmış geçmiş gibi kullanılmaz; keşifte tamamlanabilecek bilgiler ve açık kalan noktalar rapora ayrı yazılır.
Yağlı ve kuru tip için farklı bakım kapsamı
Yağlı trafoda sızıntı, kazan ve buşing durumu, soğutma ve tasarıma göre yağ göstergeleri ile koruma aksesuarları değerlendirilir. Hermetik ve genleşme depolu yapı aynı değildir. Numune alma veya kapalı sisteme müdahale, ilgili trafo talimatı ve uygun çalışma düzeni doğrulanmadan planlanmaz.
Kuru tipte yalıtım yüzeyi, kirlenme, hava kanalları, bağlantılar, sıcaklık izleme ve varsa fanlar öne çıkar. Yağ analizine ilişkin işler bu tasarıma uygulanmaz. Temizlik malzemesi, basınç, tork veya sıcaklık ayarı için başka bir modelin sayıları kullanılmaz.
Hangi elektriksel testler seçilir?
TTR/oran, sargı DC direnci ve uygun yalıtım ölçümleri gibi saha testleri, inceleme gerekçesine ve üretici talimatına göre seçilebilir. Bağlantı, kademe, sıcaklık, test yolu ve önceki karşılaştırılabilir sonuçlar kaydedilir. Tek bir ölçüm, bütün sargıların ve bağlı tesisin sağlam olduğunu kanıtlamaz.
Fabrika rutin deneyleri ile saha bakımı aynı paket değildir. Kayıp, empedans, dayanım, kısmi deşarj veya başka özel tanı deneyleri için ihtiyaç, düzenek ve sorumluluk ayrıca belirlenir. Test listesi yalnız bir cihazın sahip olduğu fonksiyonlardan türetilmez.
Yağ analizi ve DGA ayrı sorulara yanıt verir
Uygun yağlı tasarımlarda yağ kalitesi ve çözünmüş gaz analizi ayrı kapsamlar olarak kararlaştırılır. Numune noktası, numune adedi, analiz yöntemi, laboratuvar sorumluluğu ve yorum teslimi teklif üzerinde belirtilir. DGA gaz türleri ve eğilimler hakkında bilgi sağlarken delinme gerilimi, nem veya asitlik incelemeleri farklı özellikleri değerlendirir.
Sonuçlar; işletme koşulları, önceki yağ işlemleri, numune kalitesi ve diğer bulgularla birlikte yorumlanır. Çevrimiçi gaz izleme, bütün yağ kalite testlerinin yerine geçmez. Tek analiz kesin arıza tanısı, kalan ömür veya güvenli işletme garantisi olarak sunulmaz.
Kesinti ve güvenli çalışma sınırı
Enerjili dış gözlem veya termal inceleme ile enerjisiz test, iç temizlik ve müdahale aynı çalışma koşullarına sahip değildir. Çalışma izni, besleme ve geri besleme kaynakları, güvenli ayırma, gerilim yokluğu doğrulaması ve gerekli topraklama düzeni tesise özgü yetkili iş planında ele alınır.
Kesinti süresi; test listesi, bağlantıların hazırlanması, erişim ve doğrulama gereğiyle netleşir. Koruma açması tekrar tekrar enerjilendirme ile giderilmeye çalışılmaz. Yeniden devreye alma kararı, yalnız tek bir testin sonucuna bağlanmaz.
Bakım, işletme sorumluluğu ve periyodik kontrol
Trafo bakımı fiziksel durumu ve belirlenen bakım-test işlerini ele alır. Trafo işletme sorumluluğu ise tesisin işletme görev ve kayıtları bakımından ayrı bir hizmettir. Mevzuata tabi periyodik kontrolün yetki, sözleşme, kriter ve rapor koşulları ayrıca doğrulanır.
Bu işler aynı kesinti programında koordine edilebilir. Bununla birlikte bakım-test raporu, kendiliğinden yasal periyodik kontrol raporu veya enerjilendirme izni haline gelmez. OG hücre, röle, kablo ve topraklama kontrolleri de dahil oldukları noktalarla ayrıca listelenir.
Arıza incelemesi ve onarım kararı
Ses, koku, sızıntı, sıcaklık alarmı, hasarlı buşing veya koruma açması bir inceleme gerekçesidir; tek belirti kesin neden değildir. Olay ve yük kayıtlarıyla uygun kontroller birlikte değerlendirilir. Termal görüntüdeki sıcak bölge de yük, ortam, yansıma ve yüzey koşullarından ayrı yorumlanmaz.
Parça değişimi, yağ işleme veya atölye onarımı gerekiyorsa uygulanabilirlik, parça, ilave bedel, kesinti ve sonraki doğrulamalar ayrıca onaylanır. Yağın bir özelliğinin iyileşmesi, katı yalıtım hasarının giderildiğini göstermez. Her arızanın yerinde onarılacağı taahhüt edilmez.
Rapor teslimi ve bulguların takibi
Teknik raporda ekipman kimliği, yapılan ve yapılamayan işler, yöntem ve cihaz bilgileri, ölçüm koşulları, sonuçlar, karşılaştırma dayanağı ve yorum sınırları yer alır. Bulgu, önerilen işlem, onaylanan uygulama ve doğrulama sonucu ayrı tutulur.
Bir parça değişmesi veya takip işi açılması, bulgunun kapandığı anlamına gelmez. Gerekli son kontroller ve kalan kısıtlar kaydedilir. Fotoğraf veya temsili rapor görseli, gerçekleşmemiş ölçümün ya da müşteri işinin kanıtı olarak kullanılmaz.
Bakım takvimi ve teklif bedeli
Bakım aralığı; uygulanabilir üretici talimatı, yük, ortam, önem derecesi ve geçmiş bulgulara göre belirlenir. Her trafoya aynı yıllık test paketi uygulanmaz; arıza, taşıma veya onarım sonrasında ayrıca değerlendirme gerekebilir.
Bedeli; adet ve tasarım, testler, numune/laboratuvar, özel düzenek, kesinti, erişim ve ayrıca onaylanacak işler belirler. Dahil ve hariç işler ile tekrar ziyaret koşulları teklif üzerinde görünür olmalıdır. Etiket fotoğrafları ve önceki raporlarla kapsam görüşmesini başlatabilirsiniz.
İlgili hizmetler ve teknik çerçeve
Tesisin işletme görevleri için trafo işletme sorumluluğu; ayrı muayene ihtiyacı için Bursa trafo periyodik kontrolü; bağlı topraklama sistemi için Bursa topraklama ölçümü sayfaları incelenebilir. Her hizmetin sorumluluk ve rapor sınırı teklif üzerinde korunur.
ETKB’nin Mart 2022 bakım metni 36 kV’a kadar olan tesisleri kapsar. Trihal 2021 ve Sönmez 2014 kuru tip kılavuzları ise ilgili ürünlere göre bakım kapsamı seçiminin örnekleridir. Bir ürün kılavuzunun sayıları bütün trafolara aktarılmaz; sahadaki trafonun geçerli talimatı ve uygulanacak kontrol gerekleri ayrıca doğrulanır.
Raporlama, Kontrol ve Teklif Hazırlığı

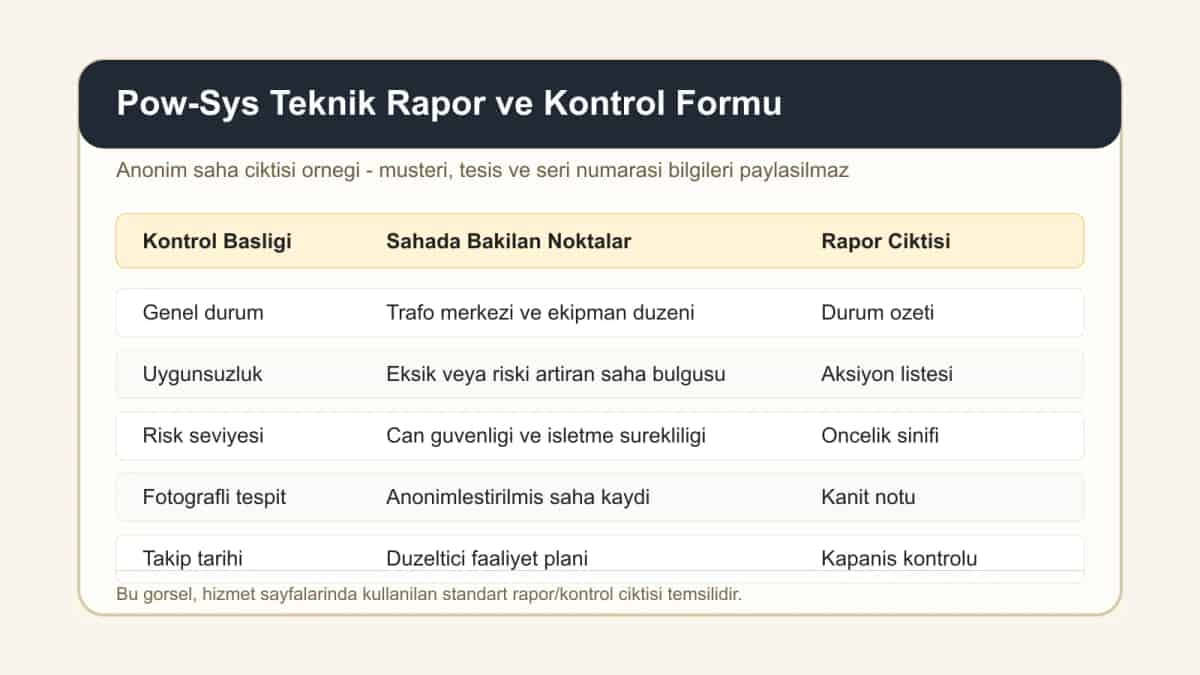

Örnek Kontrol Tablosu
Bu tablo, hizmetin sahada hangi başlıklarla değerlendirildiğini ve raporda hangi çıktıların oluşabileceğini özetler.
| İncelenen alan. | Kontrol edilen kriter. | Çıktı raporu. |
|---|---|---|
| Saha ve ekipman durumu. | Tesisin mevcut ekipman yapısı, erişim şartları, görünür riskler ve işletme koşulları. | Saha inceleme notu ve öncelikli bulgu listesi. |
| Doküman ve proje uyumu. | Tek hat şeması, mevcut proje, etiketleme, raporlar ve saha uygulaması arasındaki uyum. | Doküman uyum değerlendirmesi ve eksik kayıt listesi. |
| Güvenlik ve işletme riski. | Can güvenliği, ekipman güvenliği, enerji sürekliliği ve bakım erişimi açısından risk başlıkları. | Risk sınıflandırması ve düzeltici faaliyet önerileri. |
| Ölçüm, test veya kontrol ihtiyacı. | Hizmet kapsamına göre gerekli ölçüm, test, görsel kontrol ve teknik inceleme başlıkları. | Ölçüm/test planı veya kontrol kapsamı notu. |
| Raporlama ve takip. | Uygunsuzlukların önceliği, takip tarihi, sorumluluk dağılımı ve sonraki adımlar. | Fotoğraflı rapor, aksiyon listesi ve takip önerisi. |
Bakım-Test Kapsamı ve Ayrı Kontrol İşleri
Teklifte belirlenen trafo bakımı, elektriksel testler ve yağ analizi bu hizmetin kapsamındadır. Mevzuat periyodik kontrolü ve kapsam dışındaki onarım/uygulama işleri ayrıca değerlendirilir.
| İş kalemi. | Hizmet ile ilişkisi. | Kapsam kararı. |
|---|---|---|
| Trafo bakımı, testleri ve yağ analizi. | Trafo tipi, mevcut durum ve teklif edilen test planına göre yürütülür. | Ölçüm, analiz ve bakım bulguları teknik bakım-test raporuna yazılır. |
| Mevzuat periyodik kontrolü. | Bakım ve test raporundan ayrı yetki, sözleşme ve kontrol kriterleri gerektirir. | Gerekliyse ayrı kontrol kapsamı ve raporu hazırlanır. |
| Kapsam dışı parça değişimi ve uygulama. | Bulgulara göre malzeme, işçilik ve kesinti planı gerekebilir. | İlave iş ve bedeli uygulama öncesinde ayrıca netleştirilir. |
Teknik ve Mevzuat Kaynakları
- EMO belge doğrulama portalı.
Bu sayfada desteklediği iddia: EMO sicil, SMM ve belge doğrulama şeffaflığı.
- TEDAŞ resmi sitesi.
Bu sayfada desteklediği iddia: Dağıtım altyapısı, proje/kabul süreçleri ve teknik şart bağlamı.
- TEİAŞ resmi sitesi.
Bu sayfada desteklediği iddia: İletim sistemi, bağlantı ve yüksek gerilim altyapısı bağlamı.
- Elektrik Kuvvetli Akım Tesisleri Yönetmeliği.
Bu sayfada desteklediği iddia: Elektrik kuvvetli akım tesislerinin kurulması, işletilmesi, bakımı ve güvenliği.
Sıkça Sorulan Sorular
Trafo bakımı kaç yılda bir yapılmalıdır? Trafo bakımı zorunlu mu ve hangi yönetmeliğe göre yapılır?
Her trafoya uygulanacak tek bir bakım aralığı yoktur. Üretici, tasarım, yük, çevre, önem derecesi ve geçmiş sonuçlar planı belirler. Mevzuata tabi periyodik kontrol bakım faaliyetinden ayrıdır; bakım yaptırılması gereken ayrı muayene ve rapor yükümlülüğünün yerine geçmez. Uygulanacak takvim ve kapsam ekipman bazında yazılır.
Trafo bakımını kim yapabilir? Trafo bakım yetki belgesi nedir?
OG/YG ekipmanda çalışma; göreve uygun eğitim, yetki, test yöntemi ve güvenli çalışma düzeni gerektirir. Bakım uygulaması, YG işletme sorumluluğu ve yasal periyodik kontrolün yetki/raporlama koşulları aynı değildir. Tek bir belge adı bütün işleri yapma ve tüm resmi raporları düzenleme yetkisi olarak sunulamaz; yapılacak işe özgü şartlar doğrulanmalıdır.
Trafo testleri nelerdir? Trafo elektriksel testleri ve trafo rutin testleri hangileridir?
Sahada TTR/oran, sargı DC direnci ve uygun yalıtım değerlendirmeleri gibi testler gerekçeye göre seçilebilir. Fabrika rutin deneyleri saha bakım paketinin tamamıyla eşanlamlı değildir. Kayıp, empedans, yüksek gerilim dayanım veya özel tanı deneyleri için gerekçe, düzenek ve sorumluluk ayrıca belirlenir. Dahil test listesi teklifte yazılır.
Trafo yağı testi ve trafo yağ analizi (DGA) neden bu kadar önemli? Hangi durumlarda yaptırılmalıdır?
Yağ kalite testleri ile DGA farklı bilgiler sağlar. Gaz türleri ve eğilimler; numune koşulları, yük, sıcaklık, yağ işlemleri ve diğer sonuçlarla yorumlanır. Tek analiz bütün iç arızaları dışlamaz veya tek başına devreye alma kararı vermez. Numune alma, analiz/laboratuvar ve rapor kapsamı iş başında netleştirilir.
Bozuk trafo nasıl anlaşılır? Hangi belirtilerde trafo arıza bakım servisini çağırmalıyız?
Yeni veya artan ses, koku/titreşim, sızıntı, buşing hasarı, anormal sıcaklık ve koruma açması inceleme gerekçesidir. Aynı belirti birden fazla nedene bağlı olabilir. Tekrar enerjilendirme zorlanmadan yetkili ekipçe kayıtlar, görsel durum ve uygun testler değerlendirilir. İnternet belirtisi tek başına kesin tanı değildir.
Bursa’da trafo arızası yaşadığımızda yerinde trafo tamir ve bakım servisi alabilir miyiz?
Bursa için saha hizmeti planlanabilir; Türkiye genelinde saha hizmeti verilir. Hangi işlemin yerinde, hangisinin laboratuvar veya atölyede yapılacağı ekipman ve hasar incelemesiyle belirlenir. Yanıt süresi, parça, özel test ve tekrar ziyaret koşulları yazılı kapsamda netleşir; her arızanın sahada giderileceği garanti edilmez.
Trafo bakım sözleşmesi nedir? Anlaşmalı trafo bakım yaptırmanın avantajları nelerdir?
Sözleşme, ekipman bazındaki planlı bakım/test, kesinti koordinasyonu, rapor ve uygunsuzluk takibini tanımlar. Ayrıca onaylanacak özel deney, parça/onarım, laboratuvar ve arıza çağrısı koşulları ayrılmalıdır. Her sözleşme aynı yıllık testleri içermez; yasal periyodik kontrol ve işletme sorumluluğu ayrı kapsamlarıyla izlenir.
Yeni kurduğumuz trafoda hangi trafo kabul testleri ve trafo test ve devreye alma işlemleri yapılır?
Teslim edilen fabrika raporları ve üretici çizimleri önce incelenir. Sahadaki görsel/mekanik kontroller, bağlantı/etiket uyumu, seçilmiş elektriksel ve koruma/yardımcı devre denemeleri tesise özel kabul planıyla belirlenir. Fabrika deneylerinin tamamı sahada otomatik tekrarlanmaz; özel veya yüksek gerilim deneyleri ayrıca gerekçelendirilir. Sonuçlar başlangıç referansı olarak kaydedilir.
Kuru tip ve yağlı tip trafo bakımı farkları nelerdir?
Yağlı tipte sızdırmazlık, soğutma ve tasarıma uygun yağ/aksesuar incelemeleri; kuru tipte yüzey, hava dolaşımı, sensör ve fanlar öne çıkar. Ana yağ sistemi bulunmayan kuru tipte DGA/tretman listesi uygulanmaz. Her iki tasarımda da test ve temizlik yöntemi üretici ve mevcut bulgulara göre seçilir.
