Aşırı Akım ve Toprak Koruma Rölesi Nedir? Ne İşe Yarar, Nasıl Çalışır

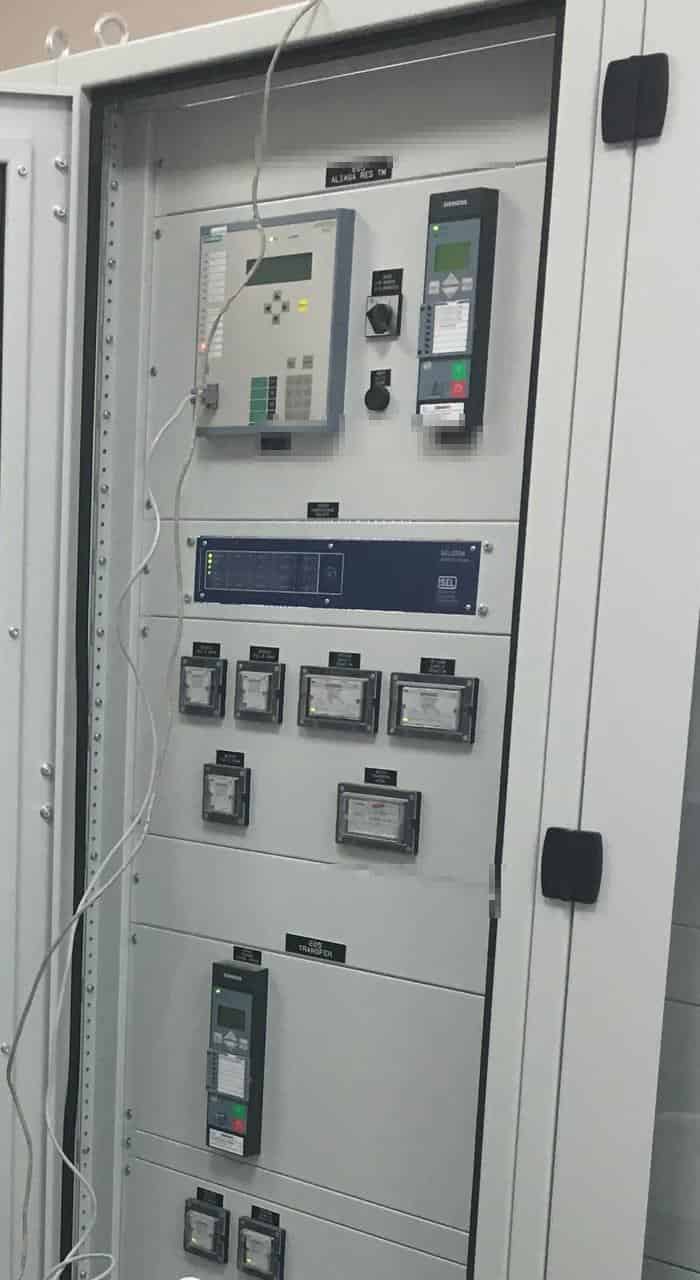

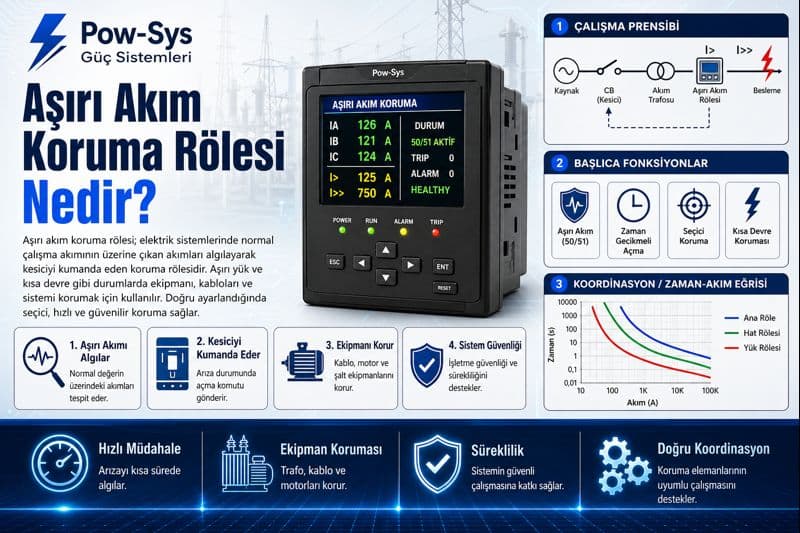

Aşırı akım ve toprak koruma rölesi, faz akımlarını ve toprak hata akımını izleyerek kısa devre, aşırı akım ve faz-toprak arızalarında açma komutu veren bir koruma rölesidir. Kısaca faz akımlarındaki tehlikeli artışları ve toprağa doğru oluşan arızaları algılayıp ilgili kesiciyi açtıran koruma cihazıdır. Bu rölenin iki ana görevi vardır: birincisi phase overcurrent, yani faz aşırı akım koruması; ikincisi earth fault, yani toprak koruma fonksiyonudur. Faz koruması kısa devre ve ağır aşırı akım durumlarını izlerken, toprak koruması nötr veya artık akımı değerlendirerek faz-toprak arızalarını algılar. Aynı rölede iki işlevin bulunması, özellikle dağıtım fiderlerinde pratik ve yaygın bir çözümdür. Bu röle çoğu uygulamada feeder, kablo, trafo çıkışı veya dağıtım devresinin temel koruma elemanlarından biri olarak görev yapar. Doğru seçilmiş ve doğru ayarlanmış bir aşırı akım-toprak koruma rölesi, dağıtım sistemlerinde güvenli işletmenin en önemli katmanlarından biridir.

Aşırı akım ve toprak koruma rölesi, arızalı bölümü seçici şekilde devreden çıkarır, ekipmanı korur ve sağlam bölümlerin mümkün olduğunca enerjide kalmasına yardımcı olur. Bir elektrik tesisinde arıza olduğunda amaç tüm sistemi kapatmak değil, yalnızca arızalı bölümü ayırmaktır. Fazlar arası kısa devre veya yüksek akım üreten arızalar için aşırı akım koruması devreye girerken, daha düşük seviyeli ama tehlikeli olabilen faz-toprak arızaları için toprak koruma fonksiyonu daha hassas davranır. Böylece hem ekipman korunur hem de gereksiz geniş alan kesintileri azaltılır. Rölenin merkezinde güvenlik ve seçicilik kavramları vardır; çünkü doğru çalışan bir koruma hem tesisi güvende tutar hem de işletme sürekliliğini destekler. Bu röle çoğu zaman feeder, kablo çıkışı veya trafo beslemesi için temel ya da yedek koruma olarak kullanılır. Doğru ayarlandığında, arızaları hızlı ve seçici biçimde temizleyerek dağıtım sisteminin güvenli işletilmesini sağlar.

Aşırı akım ve toprak koruma rölesi, CT’lerden gelen faz akımlarını ve artık/nötr akımını pickup ayarlarıyla karşılaştırır; eşik aşılırsa ayarlanan zaman mantığına göre trip kararı verir. Röle, akım trafolarından gelen akımları sürekli ölçer. Eğer faz akımı belirlenen I> veya I>> seviyesini aşarsa faz aşırı akım koruması çalışır; eğer artık akım ya da nötr akımı belirlenen I0> veya I0>> seviyesini aşarsa toprak hata koruması devreye girer. Röle ardından ayarlanan zaman eğrisi veya sabit gecikme mantığına göre trip kararı üretir. Zaman karakteristiği IDMT olabilir; bu yapıda akım büyüdükçe açma süresi kısalır. Definite time karakteristikte eşik aşıldıktan sonra sabit gecikme uygulanır; instantaneous mantığında ise röle gecikmesiz ya da çok kısa gecikmeyle açar. Böylece röle hem hangi tür arızanın oluştuğunu hem de ne kadar hızlı açması gerektiğini ayarlarına göre değerlendirir. Bu sayede seçicilik ve hızlı arıza temizleme birlikte sağlanabilir.

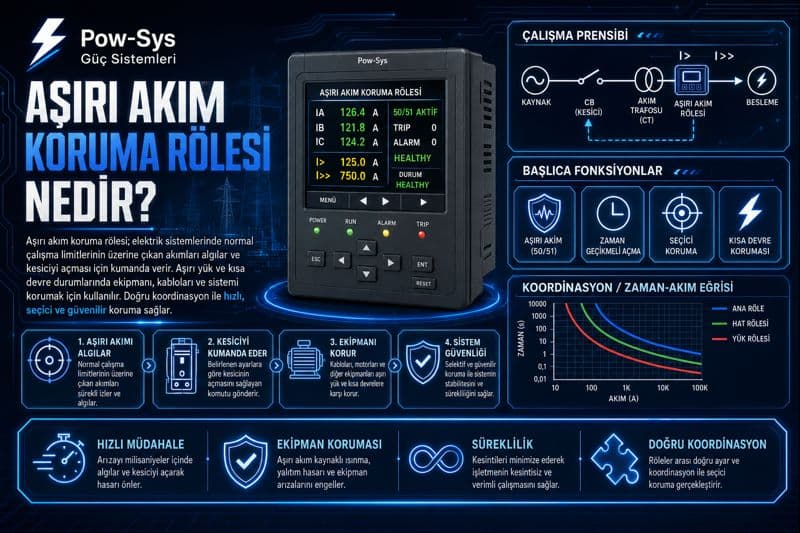

I> ve I>> faz aşırı akım kademelerini, I0> ve I0>> ise toprak hata kademelerini ifade eder. Aşırı akım korumasında en yaygın kademeler düşük kademe ve yüksek kademedir; düşük kademe genellikle I> olarak adlandırılır ve çoğu zaman zaman gecikmeli çalışır. Yüksek kademe ise I>> şeklinde ifade edilir ve daha ağır arızalarda daha hızlı açma için kullanılır. Toprak koruma tarafında da benzer mantık vardır: I0> kademesi daha hassas ve çoğu zaman gecikmeli toprak hata koruması için kullanılırken, I0>> daha yüksek seviyeli ve daha hızlı açma mantığı sağlayabilir. Bu kademeli yapı, hem seçiciliği hem de hızlı arıza temizlemeyi birlikte kurabilmek için kullanılır; düşük kademeler daha hassas, yüksek kademeler ise daha hızlı veya daha ağır arıza odaklı seçilebilir. Bazı rölelerde bunlara ek olarak ani açma kademeleri de bulunur. Kademelerin doğru ayarlanması, koruma koordinasyonu ve devrenin yapısına göre yapılır.

Toprak koruma, faz akımına göre daha hassas olabilir; çünkü faz-toprak arızalarında oluşan fault current her zaman faz-faz kısa devre kadar yüksek olmayabilir. Faz aşırı akım koruması, bazı düşük seviyeli toprak arızalarını fark etmeyebilir ya da yeterince hızlı değerlendiremeyebilir. Toprak koruması ise artık akımı izlediği için, daha düşük büyüklükteki faz-toprak arızalarını görmeye yardımcı olur. Bu nedenle toprak koruma fonksiyonunun daha hassas ayarlanması gerekir. Özellikle dirençli topraklı veya sınırlı fault current üreten sistemlerde bu hassasiyet çok önemlidir; çünkü bu sistemlerde toprak arıza akımı doğal olarak düşük kalır ve faz koruması tarafından kolayca kaçırılabilir. Modern koruma yaklaşımında phase overcurrent ve earth fault koruması çoğu zaman birlikte düşünülür; faz koruması yüksek akımlı kısa devreleri, toprak koruması ise daha düşük seviyeli toprak arızalarını üstlenir. Bu iki fonksiyonun birlikte çalışması, hem yüksek hem düşük büyüklükteki arızaların güvenle algılanmasını sağlar.

Toprak hata akımı, üç faz CT’nin rezidüel toplamı ile veya core-balance current transformer üzerinden ölçülebilir; hangi yöntemin kullanılacağı sistem yapısına göre belirlenir. Rezidüel yöntemde üç faz akım trafosunun çıkışları toplanır; normal dengeli işletmede bu toplam sıfıra yakınken, bir faz-toprak arızasında artık akım ortaya çıkar ve röle bunu değerlendirir. Core-balance, yani toroidal tip akım trafosu yönteminde ise tüm faz iletkenleri tek bir halka CT içinden geçirilir ve doğrudan artık akım ölçülür. Core-balance yaklaşımı, özellikle toprak arızasını daha hassas izlemek için avantaj sağlayabilir; çünkü küçük artık akımları rezidüel toplama göre daha doğru algılayabilir. Hangi yöntemin uygun olduğu; sistemin yapısına, topraklama biçimine ve istenen hassasiyet seviyesine göre belirlenir. Özellikle düşük seviyeli toprak arızalarının önemli olduğu, dirençli topraklı sistemlerde core-balance yöntemi tercih edilebilir. Doğru ölçüm yöntemi, toprak korumasının gerçekten hassas ve güvenilir çalışmasının temelini oluşturur.

IDMT, akım arttıkça açma süresinin kısaldığı inverse definite minimum time mantığıdır. Bu karakteristikte röle, ölçtüğü akımın büyüklüğüne göre farklı sürelerde açar; arıza akımı ne kadar büyükse açma o kadar hızlı olur, akım eşiğe yakınsa açma daha uzun sürer. Bu davranış, koruma koordinasyonu açısından çok kullanışlıdır; çünkü kaynağa yakın ağır arızalar hızlı temizlenirken, daha düşük seviyeli durumlarda seçicilik korunur. IDMT yapısında standart, very inverse ve extremely inverse gibi farklı eğri tipleri kullanılabilir; her eğri, akım-süre ilişkisinde farklı bir eğim sunar ve devrenin ihtiyacına göre seçilir. IDMT dışında definite time karakteristiği de bulunur; bu yapıda eşik aşıldıktan sonra sabit bir gecikme uygulanır. Hangi karakteristiğin uygun olduğu, koruma koordinasyonuna ve devrenin yapısına göre belirlenir. IDMT eğrisinin doğru seçilmesi ve ayarlanması, hem hızlı arıza temizleme hem de seçicilik için kritik önem taşır.

Ani açma (instantaneous) kademesi, çok yüksek fault current seviyelerinde gecikmesiz ya da çok kısa gecikmeli açma için kullanılır. Özellikle yakın ve ağır arızalarda hızlı koruma sağlar; çünkü bu tür arızalarda beklemek ekipmana ve sisteme ciddi zarar verebilir. Ani açma kademesi, belirlenen yüksek bir akım eşiğinin üzerine çıkıldığında röleyi neredeyse anında açtırır ve arızayı en kısa sürede temizler. Bu kademe, IDMT veya definite time gibi gecikmeli kademelerle birlikte kullanılır; böylece düşük seviyeli arızalarda seçicilik korunurken, çok ağır arızalarda hız öne çıkar. Ani açma seviyesinin doğru ayarlanması önemlidir; çünkü çok düşük ayarlanırsa uzak arızalarda gereksiz açmalara yol açabilir, çok yüksek ayarlanırsa hızlı koruma avantajı kaybolur. Bu nedenle ani açma kademesi, koruma koordinasyonu çerçevesinde ve devrenin kısa devre seviyesine göre dikkatle belirlenir. Doğru kurulduğunda, hem hızlı arıza temizleme hem de sistem seçiciliği bir arada sağlanır.

Aşırı akım ve toprak koruma rölesi; OG fiderlerde, kablo çıkışlarında, trafo beslemelerinde, radial dağıtım devrelerinde ve birçok motor ya da feeder koruma uygulamasında kullanılır. Bu röleler özellikle radial feeder, kablo çıkışı, OG hücreler, trafo fiderleri, kompakt merkezler ve motor beslemelerinde yaygın olarak görev yapar. Bazı uygulamalarda ana koruma, bazı uygulamalarda ise yedek koruma görevi üstlenir. Özellikle basit ve güvenilir koruma ihtiyacının öne çıktığı dağıtım sistemlerinde bu röleler koruma felsefesinin temelini oluşturur; çünkü hem ekonomik hem de güçlü bir koruma çözümü sunarlar. Ring şebekeler, çift yönlü beslemeler veya paralel kaynakların bulunduğu sistemlerde ise aşırı akım ve toprak koruma, yön bilgisiyle birlikte çalıştırılabilir. Böylece röle yalnızca akım büyüklüğünü değil, arıza akımının yönünü de değerlendirir. Bu geniş kullanım yelpazesi, aşırı akım ve toprak koruma rölesini OG ve YG dağıtım sistemlerinin en yaygın koruma elemanlarından biri yapar. Doğru ayarlandığında güvenli ve seçici koruma sağlar.

Yönlü toprak koruma; ring şebekeler, paralel beslemeler ve looped distribution yapılarında, arıza akımının yönü önemliyse gerekir. Bu tür sistemlerde akım birden fazla yönden akabildiği için, yalnızca akım büyüklüğüne bakan bir koruma yanlış bölümü devreden çıkarabilir. Yönlü toprak koruma, röleye yalnızca arızayı değil, arızanın yönünü de değerlendirme imkânı verir; böylece röle sadece arıza var mı diye değil, arızanın ileri yönde mi geri yönde mi olduğuna da bakarak karar verir. Bu yapı özellikle looped distribution sistemlerinde yanlış açmaları önlemek açısından önemlidir; çünkü çift yönlü beslemede yönü dikkate almayan bir koruma, sağlam bir bölümü gereksiz yere ayırabilir ve seçiciliği bozabilir. Ring yapılı veya paralel kaynaklı sistemlerde yön bilgisi, korumanın doğru ve seçici çalışmasının temelidir. Radial, yani tek yönlü beslenen basit dağıtım devrelerinde ise çoğu zaman yönlü koruma gerekmez. Bu nedenle yönlü toprak koruma ihtiyacı, sistemin besleme yapısına ve akış yönlerine göre belirlenir.
