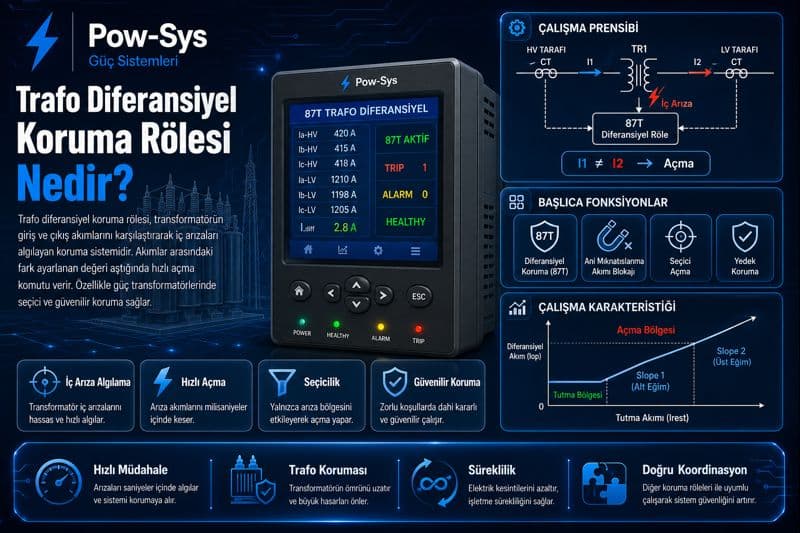

Trafo Diferansiyel Koruma Rölelerinde Test ve Bakım

Trafo diferansiyel koruma rölesinin test ve bakımı; aktif ayarların, telafi edilmiş akım karşılaştırmasının, seçilen çalışma ve kararlılık noktalarının ve projede tanımlı açma yollarının ayrı ayrı doğrulanmasıdır. Sekonder enjeksiyonda bir testin geçmesi, sahadaki bütün akım trafolarının (CT), bağlantıların ve kesicilerin doğrulandığı anlamına gelmez. Rapor, hangi noktadan sinyal uygulandığını ve gerçekte hangi çıkışın gözlendiğini söylemelidir.

Amaç yalnızca röle ekranında açma görmek değildir. Onaylı ayarlara göre gerekli durumda çalışmayı ve seçilmiş dış arıza veya enerjilenme senaryosunda gereksiz çalışmamayı birlikte değerlendirmek gerekir. Sonuç, test edilen koşullarla sınırlıdır; bütün arızalar için koruma garantisi veya işletmeye alma onayı oluşturmaz.

Önce test sınırını tanımlayın

Test hazırlığında tesisin onaylı çalışma ve izolasyon planı, CT test bloğu düzeni ve istenmeyen açmayı önleyen tedbirler belirlenir. CT sekonderinin açık devre riski ve korumanın test sırasındaki durumu yetkili ekip tarafından yönetilir. Bu yazı, enerjili devrede bağlantı değiştirme, primer enjeksiyon veya manevra tarifi değildir. Görsel kontrol; yardımcı besleme, cihaz alarmı, ekran, terminal durumu ve haberleşme uyarılarının kaydıyla başlar.

Ayar dosyası ve başlangıç durumu

İşe başlamadan önce röle modeli, donanım ve firmware sürümü, aktif ayar grubu ve mantık dosyası alınır. Trafo isim plakası, sargı bağlantıları ve vektör grubu, nominal güç ve gerilimler, CT oranları ve anma sekonder akımı onaylı çizimlerle karşılaştırılır. Kayıtlı dosya ile cihazdan o anda okunan dosyanın aynı olduğu ayrıca belirlenir; dosya adı tek başına sürüm kanıtı değildir.

Değişiklik yapılmadan bulunan durum ile iş tamamlandıktan sonraki durum ayrılır. Alarm geçmişi, etkin blokajlar, test modu, zaman kaynağı, mevcut olay kayıtları ve ayar dosyaları korunur. Bakım aralığı da kullanılan cihazın bakım önerisi, işletme koşulları, değişiklik ve olay geçmişi ile tesisin programına göre belirlenir; bütün röleler için tek bir süre verilmez.

CT referansı, oran ve faz kompanzasyonu

İki sargının ham sekonder amperlerini doğrudan eşitlemek doğru bir test tanımı değildir. Röle; CT ve trafo oranını, giriş anma akımını, faz dönüşünü ve gerekiyorsa sıfır bileşen işlemini kendi yöntemine göre uygular. Test yazılımına girilen referanslarla rölede kullanılan normalize akım tabanı aynı olmalıdır. Bir üreticideki diferansiyel veya restraint akımı formülü, başka bir röleye adı aynı diye taşınmaz.

Faz sırası, polarite yönü ve ölçü kanalı eşlemesi onaylı çizim ve gerçek bağlantı üzerinden takip edilir. OLTC konumu ve kullanılan oran referansı kaydedilir; tap etkisinin hangi aralıkta ve nasıl karşılandığı modele ve ayar çalışmasına bağlıdır. Yük altında düşük diferansiyel akım görülmesi yararlı bir bulgu olabilir, fakat her CT hatasını dışlamaz. Özellikle nötr CT polarite hatası dengeli yükte gizli kalabilir. Yalnız eşik/eğim testinin başarılı olması, vektör kompanzasyonunun da doğrulandığını her zaman göstermez; seçilen testin ilgili yanlış ayar olasılıklarını ayırt edebilmesi gerekir. Gerektiğinde seçilen dengesiz geçiş akımı senaryoları ve ilgili bütün eleman göstergeleri, gerçek koruma düzenine göre değerlendirilir.

Kaynak kapsamı: SEL temel koruma makalesi fiziksel s. 2–7 ve 12–14; Relay-Assisted Commissioning s. 2–8; CT polarite incelemesi s. 5–12. Örnek algoritmaların akım, açı ve matris değerleri bu yazıda saha kabul ölçütü olarak kullanılmamıştır. Fundamentals of Short-Circuit Protection for Transformers; Relay-Assisted Commissioning; Diagnosing CT Polarity Issues in Transformer Earth Fault Protection; Verifying Transformer Differential Compensation Settings (fiziksel s. 2–7; makaledeki bağlantı ve akım tabanı varsayımlarıyla).

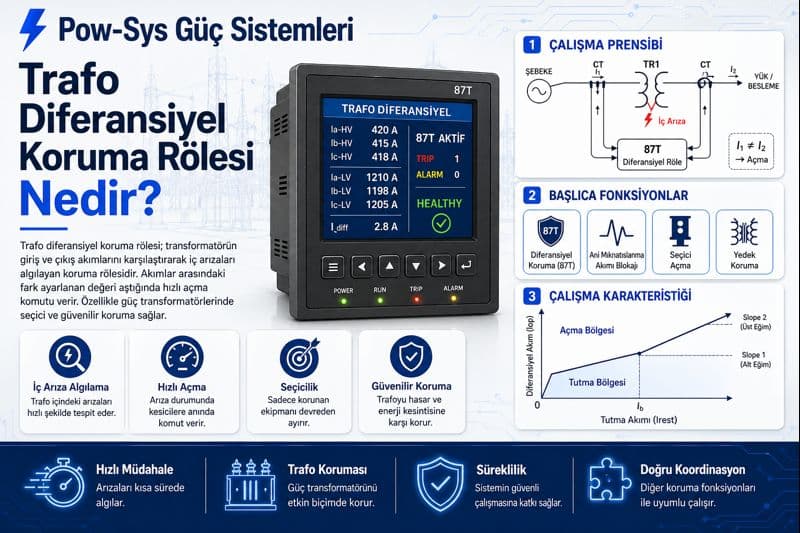

Karakteristik testi ile geçici rejim kararlılığını ayırın

Diferansiyel karakteristik testinde aktif modele ait çalışma eşiği, restraint tanımı, varsa eğim bölgeleri ve geçiş noktaları esas alınır. Seçilen çalışma ve çalışmama noktalarında uygulanan akımlar, fazlar, bekleme süresi ve gözlenen eleman durumu kaydedilir. Noktanın eğrinin hangi tarafında olduğu kadar test yazılımının o noktayı hangi formülle ürettiği de önemlidir.

Simetrik ve sabit through-current ile açmama kontrolü, seçilen statik noktada kararlılığı gösterir. CT doyması ise DC bileşeni, artık mıknatıslanma, burden, arıza süresi ve iki taraftaki ölçü farklarıyla değişen bir geçici rejimdir. Bu nedenle statik eğriyi geçmek, bütün dış arızalarda CT doyması altında kararlılığı kanıtlamaz. Gerekli dinamik senaryolar, gerçek tesis verileri ve üretici yöntemleriyle ayrıca seçilir.

Sistem temelli simülasyon veya kayıt oynatımı, fonksiyon testlerini tamamlayabilir. Ancak kullanılan CT ve trafo modeli, ön arıza durumu, dalga şekli ve çıkış izleme sınırı raporda yer almalıdır. Birkaç sentetik inrush senaryosunda açmama sonucu, bütün iç arıza durumlarında yeterli duyarlılık veya kurulu kesici zincirinin çalışması anlamına gelmez. Eşik ve süre doğruluğu için ilgili fonksiyon testleri ayrıca gerekir. Yalnız isim plakası; sıfır bileşen, çekirdek ve CT geçici rejim modelini kurmak için yeterli veri sağlamayabilir.

Fonksiyonel testler ile sistem temelli testlerin tamamlayıcı kapsamı PAC World makalesinde açıklanır. Makaledeki model ve sezgisel varsayımlar, tesis için doğrulanmış ölçü verisi yerine geçmez. Challenges in transformer protection testing.

Harmonik mantık, fazlar arası ilişki ve high-set

Harmonic blocking ile harmonic restraint aynı işlem değildir. Blokaj yaklaşımında belirli bir koşul çalışma yolunu engeller; ağırlıklı restraint yaklaşımında harmonik büyüklükler kullanılan restraint koşuluna katkıda bulunabilir. Tek faza ait blokaj, herhangi bir fazdan ortak blokaj ve fazlar arası birleştirme yöntemleri de farklıdır. Test planı, cihaz menüsündeki ada değil etkin mantık ve firmware açıklamasına dayanır.

Test; onaylı ayardaki harmonikli ve harmoniksiz çalışma/çalışmama senaryolarını, ilgili fazlar arası davranışı ve gerekiyorsa enerjilenme sırasında iç arıza durumunu kapsar. İkinci harmonik oranı her inrush olayında aynı değildir; tek bir yüzde veya tek bir harmonik ölçüsü kesin arıza ayrımı sayılmaz. Beşinci harmonik diferansiyel güvenliği de aşırı V/Hz için bütün alarm ve koruma işlevlerinin doğrulandığı anlamına gelmez. Harmonik oranın hangi akımdan ve hangi temel bileşen tabanından hesaplandığı da kaydedilir; CT bağlantısı ile faz ve sıfır bileşen kompanzasyonu karar mantığına ulaşan harmonikleri değiştirebilir.

High-set diferansiyel kademe varsa ayrı ele alınır. Eşiği, zaman davranışı ve harmonik veya harici blokajlardan etkilenip etkilenmediği gerçek modele göre kontrol edilir. Düşük kademenin eğrisi ve harmonik testi başarılı olduğu için high-set yolunun da doğrulandığı kabul edilmez. Örneğin APN-076, belirtilen 7UT6x uygulamasında yüksek kademeyi ayrı tutar; bu kapsam başka rölelere genellenmez.

Harmonik yöntem ayrımı için WPRC makalesi fiziksel s. 7–9; modele özgü yüksek kademe sınırı için APN-076 s. 3–9 kullanılmıştır. Bu kaynaklardaki yüzde ve süreler evrensel ayar önerisi değildir. Considerations for Using Harmonic Blocking and Harmonic Restraint Techniques on Transformer Differential Relays; SIPROTEC4 7UT6x Application Note APN-076 CWA.

REF için ayrı bölge ve test planı

REF varsa sargının topraklama şekli, faz ve nötr CT konumları ve kullanılan yüksek veya düşük empedanslı yöntem ayrıca belirlenir. 87T ile REF aynı ölçü sınırını ve aynı hesaplamayı kullanmak zorunda değildir. Bazı oto trafolu uygulamalarda ilgili galvanik bağlı terminallerin artık akımlarının birlikte değerlendirilmesi gerekir. Oran eşitleme, yön ve izin koşulları doğrudan o cihazın uygulamasından alınır.

İç/dış toprak arızası ve polariteyi temsil eden seçilmiş senaryolar, kullanılan yön referanslarıyla değerlendirilir. Rölenin 87T elemanı çalışmazken REF’in çalışması inceleme için bir ipucudur; tek başına nötr CT tersliğini veya arızanın fiziksel yerini kesinleştirmez. Olay kaydı, diğer ölçüler, devre bilgisi ve planlanmış kesintide izin verilen bağımsız kontroller birlikte değerlendirilir.

SEL’in Ağustos 2026 CT polarite makalesi fiziksel s. 5–12, test bloğundan röleye kadar enjeksiyonun primer CT yönünü kanıtlamadığını ve tek bir dolaylı tanının yeterli olmadığını özellikle gösterir. Diagnosing CT Polarity Issues in Transformer Earth Fault Protection.

Trip, DC, TCS ve kesici arızası yolları

Onaylı sebep-sonuç matrisi; hangi koruma elemanının hangi çıkışa, kilitleme rölesine, kesiciye ve uzak sinyale gideceğini tanımlar. Röle ekranındaki çalışma, çıkış kontağı, DC açtırma devresi ve gerçek kesici hareketi farklı gözlem noktalarıdır. Test bunlardan hangisine kadar ilerlediyse sonuç o sınırla yazılır. Her trafoda bütün HV/LV kesicilerin aynı anda açacağı varsayılmaz.

TCS, DC besleme ve kesici arızası (BF) işlevleri varsa ayrı kapsamlanır. TCS’nin hangi kesici durumlarında hangi yolu izlediği, BF başlatma ve sıfırlama koşulları, kesici yardımcı kontakları, kilitlemeler ve mesaj eşlemeleri gerçek projeye göre değerlendirilir. Bir binary çıkışın çalışması, kesici açma süresini veya bütün DC yolunun sürekliliğini tek başına doğrulamaz. Bu metin evrensel BF veya TCS süre sınırı vermez.

COMTRADE ve olay kayıtlarını nasıl değerlendirmeli?

Yanlış açma incelemesinde orijinal olay dosyaları ve mevcut ayar/firmware bilgisi korunur. Kanal adları, akım birimleri ve CT oran ölçekleri, örnekleme bilgisi, zaman kaynağı ve dijital kanal anlamları belirlenmeden dalga şekli üzerinden kesin tanı konmaz. Ham kayıt ile rölenin filtrelenmiş veya hesaplanmış büyüklükleri ayrılır; dışarıda yeniden hesaplanan diferansiyel akım her zaman rölenin iç algoritmasıyla aynı değildir. Yeniden oynatım için ölçek, kanal veya zaman dönüşümü gerekiyorsa orijinal dosya korunur; dönüştürülmüş kopya ve yapılan işlem ayrıca izlenebilir biçimde kaydedilir. Cihazın RAW etiketi de üreticinin veri akışına göre yorumlanır: dijital filtreden önceki kayıt, analog ön filtre, örnekleme ve analog-sayısal dönüşüm işlemlerinden geçmiş olabilir.

Ön arıza, arıza ve toparlanma bölümleri; açma, blokaj, kesici geri bildirimi ve zaman sıralamasıyla birlikte incelenir. Doymaya benzeyen bir iz veya yüksek harmonik içerik tek başına kök neden kanıtı değildir. Kayıt oynatımı yalnız uygulanan kanallar ve gözlenen mantık için tekrar üretilebilir bir kontrol sağlar; primer CT’nin kendisini, fiziksel arızayı veya kesiciyi yeniden oluşturmaz.

COMTRADE kayıtlarının koşullu kullanımı için Using COMTRADE Records to Test Protective Relays, fiziksel s. 1–4 ve 12; ham, filtrelenmiş ve kompanzasyonlu büyüklüklerin ayrımı için Transformer Fault Analysis Using Event Oscillography, s. 2–6 ve 13–14 kullanılmıştır. Örnek kayıt, dönüşüm ve örnekleme değerleri bu uygulamalara aittir; evrensel kabul ölçütü değildir.

Değişiklik sonrası doğrulama ve bakım raporu

Firmware, aktif ayar grubu, CT oranı, kompanzasyon veya çıkış mantığı değiştiğinde test kapsamı değişikliğin etkisine göre yeniden seçilir. Önceki ve sonraki dosya sürümleri, değişen alanlar, beklenen davranış ve yeniden test edilen komşu işlevler kaydedilir. Sadece ayar dosyasını yükleyip cihazın hata vermediğini görmek regresyon testi değildir. Geri alma ve işletmeye teslim koşulları tesisin onaylı sürecinde tanımlanır.

Kabul değerlendirmesi, ilgili üretici prosedürü ve projede onaylanmış toleransla yapılır. Sonuç tablosu kendi içinde de tutarlı olmalıdır: ölçülen değer aralığın dışında kalıyorsa yanında “uygun” yazması çelişkiyi ortadan kaldırmaz. Röle çalışma süresi, çıkış kontağı süresi ve kesiciyle toplam temizleme süresi birbirine karıştırılmaz; ölçülmeyen süre rapora eklenmez.

Bakım planı için röle modelini ve sürümünü, onaylı ayar dosyasını, CT ve trafo bilgilerini, tek hat ve açma mantık çizimlerini, önceki raporları ve varsa orijinal olay dosyalarını hazırlamak kapsamın doğru belirlenmesini kolaylaştırır. Test teklifinde CT/primer kontrolleri, sekonder röle testleri, fiziksel trip zinciri ve kapsam dışı işler açıkça ayrılmalıdır.
