Özet Başlıklar
- Bulunan ve bırakılan ayarlar ile onaylı test sınırını kaydedin
- Döngü, R/X, yön, zaman ve etkin gözetimleri birlikte değerlendirin
- Sekonder enjeksiyon, ölçü zinciri, kanal ve gerçek kesici kanıtını ayırın
- Ayar değişikliği regresyonu ve normal duruma dönüşü raporlayın
İçerik

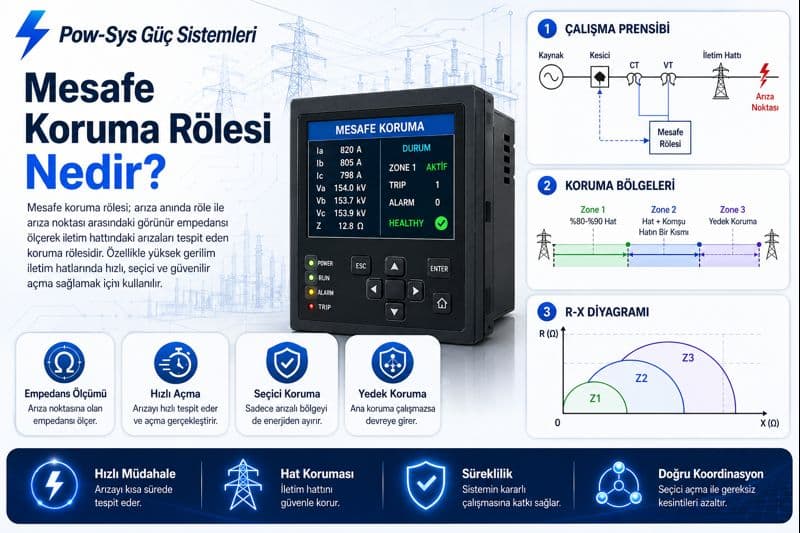

Mesafe koruma rölesi bakımında amaç yalnızca bir açma kontağını çalıştırmak değildir. Onaylı ayarlar altında seçilmiş arıza döngüsü, bölge, yön, zaman ve gözetim koşullarının beklenen yanıtı verip vermediği incelenir. Ölçü devreleri, haberleşme ve fiziksel açtırma zinciri için hangi sınırların gerçekten test edildiği de raporda gösterilir.
İyi bir çalışma, bulunan durumu (as-found) ve teslim edilen durumu (as-left) ayırır. Bir ayar uyuşmazlığı veya başarısız senaryo görülürse, bulgu kaybolmadan kaydedilir; onaylı değişiklikten sonra etkilenen senaryolar yeniden değerlendirilir. Yalnızca son başarılı ekran görüntüsü bakımın bütünü değildir.
Testten önce cihaz ve çalışma sınırını tanımlayın
Röle modeli, donanım seçenekleri, yazılım sürümü, aktif ayar grubu ve yüklü ayar dosyası belirlenir. Bunlar onaylı koruma koordinasyon dosyasıyla karşılaştırılır. CT/VT oranları, primer–sekonder birimler, toprak kompanzasyonu, yön, zone zamanları, pilot mantığı ve çıkış atamaları bu karşılaştırmanın parçasıdır.
Çalışma planı yetkin personel tarafından gerçek test bloğu ve devre şeması için hazırlanır. Yazılımda test durumunu seçmek, bütün trip/kapama çıkışlarının fiziksel olarak ayrıldığı anlamına gelmez. Enerjili CT sekonderinin açık kalması, VT test kaynağının sahaya geri beslemesi ve elektronik röleye bağlı devrede uygunsuz yalıtım testi ayrı risklerdir. Bu yazı test kolu sırası veya megger gerilimi tarif etmez; gerçek cihaz ve devre için üretici sınırları ile onaylı güvenli çalışma düzeni gerekir.
| Kanıt sınırı | Seçilmiş testin gösterebileceği | Ayrı kanıt gerektiren |
|---|---|---|
| Röle girişinde sekonder enjeksiyon | Belirtilen dalga biçiminde ölçüm, mantık ve izlenen çıkış yanıtı | Primer CT/VT doğruluğu, bütün kablolama ve gerçek kesici kesmesi |
| Açma kontağı veya test çıkışı | İzlenen çıkışa kadar mantık ve zaman | DC besleme, trip bobini, mekanik açma ve akım kesme |
| Uçtan uca şema testi | Tanımlanan uçlar ve kanal koşullarında ortak karar | Denenmeyen yollar, her kanal arızası ve bütün şebeke durumları |

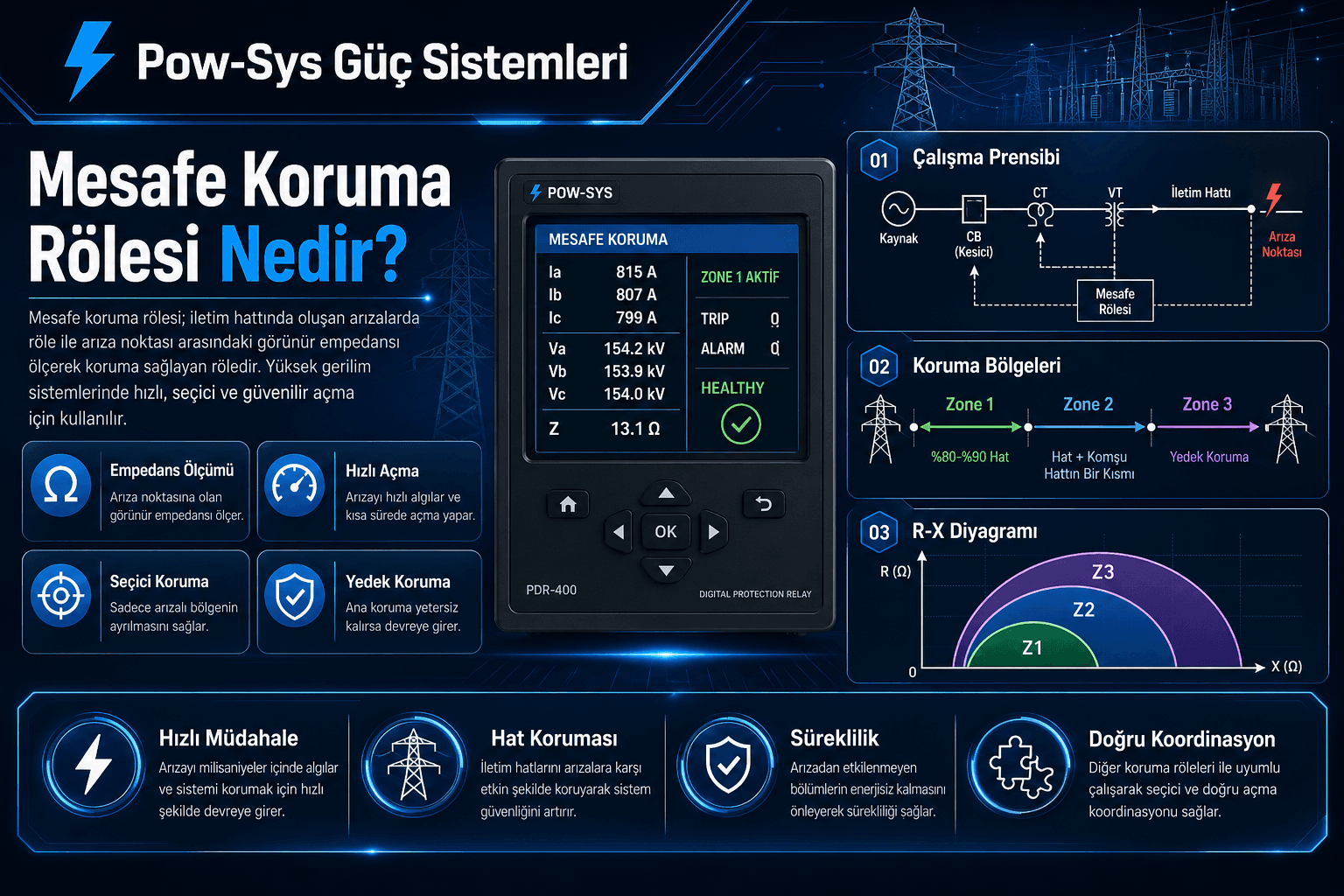

Döngü, erişim, yön ve zaman için test matrisi kurun
Nokta seçimi yalnızca karakteristiğin içine birkaç empedans vermekten oluşmaz. Hangi faz-faz veya faz-toprak döngüsünün, hangi bölge ve yönde sınandığı; beklenen açma veya açmama; başlatma, polarizasyon, blokaj ve zaman koşulları birlikte yazılır. Sabit sayıda noktanın her cihaz için yeterli olduğu varsayılmaz.
Primer ohm ile sekonder ohm karıştırılmamalıdır. CT ve VT oranları primer/sekonder biçiminde tanımlanmışsa Zsek=(CTR/VTR)·Zpri olur. Cihaz ve test yazılımının hangi bazı kullandığı doğrulanır. Faz-toprak testinde Ir=3I0 ve üreticinin K0/KN tanımı korunur; faz akımlarından türetilen artık akım için bağımsız nötr girişine gerekmeden ikinci kez akım eklenmez.
| Test konusu | Planlanan karşılaştırma | Kaydedilecek koşul |
|---|---|---|
| Erişim ve karakteristik sınırı | Seçilmiş iç, sınır yakını ve dış noktalarda beklenen çalışma veya tutma | Döngü, R/X, primer/sekonder baz, tolerans ve etkin bölge |
| Yön ve polarizasyon | Etkin ileri/geri elemanların beklenen yanıtı | Ön arıza durumu, bellek/çapraz polarizasyon ve gerilim koşulu |
| Zaman | Beklenen kademe veya şema süresiyle aynı uç noktaya ait ölçüm | Başlangıç sinyali, bitiş sinyali, gecikmeler ve tolerans |
| Toprak kompanzasyonu | Onaylı katsayı ve giriş düzeniyle seçilmiş toprak döngüleri | I0/3I0 tanımı, fazör açıları, ilgili akım girişleri |
| Blokaj ve gözetim | Etkin ve devreden kalkmış koşullarda izin verilen yanıt | Yük sınırlaması, PSB, VT gözetimi ve diğer izinler |
Bölgeye giriş, eleman başlatması, röle açma çıkışı ve gerçek kesicinin akımı kesmesi farklı zaman uç noktalarıdır. Gecikmesiz ayar sıfır milisaniye fiziksel sonuç demek değildir. Kabul toleransı, onaylı test ölçütü ve uygulanabilir üretici verisinden alınır; bütün cihazlar için sabit yüzde veya milisaniye sınırı konmaz.
Yük, güç salınımı ve VT gözetimini ayrı sınayın
Yük bölgesinde seçilmiş noktaların tutulması, güç salınımı blokajının dinamik davranışını tek başına göstermez. Uygulanacak yörünge, geçiş süresi, bloke edilen bölgeler ve varsa salınım sırasında arızaya yanıt gerçek algoritmaya göre planlanır. OST açıktaysa amaçlı açma mantığı ayrıca ele alınır; PSB ile aynı test olarak kabul edilmez.
VT sekonder devresi kaybı ile CCVT geçici cevabı da farklı olaylardır. VT gözetiminde alarm, ilgili elemanların blokajı, varsa yedek işlev ve toparlanma koşulları model bazında incelenir. Her gerilim kaybının bütün bölgeleri hemen bloke ettiği veya doğrudan açma verdiği varsayılmaz.
CCVT etkisini araştıran dalga biçimi testi için kullanılan model, kaynak empedans oranı, ön arıza süresi ve test cihazının dalga üretme sınırları açıklanır. Böyle bir benzetim, fiziksel primer gerilim trafosunun bakımını veya doğruluğunu doğrulamış sayılmaz; rutin durağan erişim testinin de yerine kendiliğinden geçmez.
Trip, yeniden kapama ve kesici arıza zincirini ayırın
Röle çıkışından sonra yardımcı DC besleme, ara veya kilitleme mantığı, trip bobini ve kesici mekanizması vardır. Plan, yalnızca simüle edilen çıkışları ve izin verilen gerçek işlemleri açıkça ayırır. Röle kontağının çalışması, bu sonraki parçaların tamamının başarılı olduğunu göstermez.
Projede etkinse tek/üç kutuplu açma, yeniden kapama, senkron kontrol ve kesici arıza işlevlerinin girişleri, başlatma/reset koşulları ve beklenen çıkışları ayrıca seçilir. Kesici arızasında yalnızca zamanlayıcının dolması yeterli açıklama değildir; akım ve/veya konum gözetimi ile yeniden açtırma ve yedek açma mantığı gerçek şemaya göre değerlendirilir.
POTT, PUTT ve DCB için uçtan uca kapsam
POTT üst erişimli izinli aktarım, PUTT alt erişimli izinli aktarım yaklaşımıdır; DCB yönlü karşılaştırmalı blokajdır. Bu adların ters yazılması gönderme ve alma elemanlarını da yanlış anlatır. Şemada hangi yerel ve karşı uç elemanının izin veya blok ürettiği onaylı mantıktan okunur.
Seçilmiş iç ve dış arızalar için yerel/karşı uç başlatma, TX/RX, izin/blok ve açma sinyalleri birlikte izlenir. Kanal gecikmesi veya kaybı ile projede etkin zayıf besleme, echo ya da akım terslenmesi koşulları kapsamda ayrı belirtilir. Senkron test yöntemi gerçek ekipmana uygun olmalıdır; her sistemin aynı zaman arayüzünü kullandığı kabul edilmez.
Bütün terminallerin, alternatif kanal yollarının veya arıza hallerinin sınanmadığı bir test bunların hepsini doğrulamış sayılmaz. Canlı kanal bağlantısını kesme veya uzak kesiciye gerçek komut gönderme, genel bir bakım adımı olarak tarif edilmez; izin verilen işlem sınırı çalışma planında yer alır.
COMTRADE ve ayar değişikliği sonrası regresyon
Özgün olay kaydı korunur; kanal eşlemesi, primer/sekonder ölçek, oranlar, polarite, örnekleme ve zaman bilgisi kontrol edilir. Röleden alınmış kayıt zaten analog ve sayısal işlem görmüş olabilir. Test cihazı ve yükseltecin sınırlarıyla yeniden oynatılan dalga, gerçek fiziksel olayın kusursuz kopyası değildir.
Regresyon, kayıt cihazının ayarını değiştirmekten farklıdır. Onaylı ayar veya yazılım değişikliğinin etkilediği döngü, bölge, gözetim ve şema senaryoları belirlenir; uygun temel sonuç ile değiştirilmiş durum kontrollü biçimde karşılaştırılır. Tek kaydın yeniden oynatılması veya tek açma, bütün değişikliklerin doğrulandığı anlamına gelmez.
Normal duruma dönüş ve teslim raporu
Test sonunda geçici blokajlar, bağlantılar, ayar grupları ve izinler onaylı normal durumla karşılaştırılır. Alarmı silmek, nedenini gidermekle aynı değildir. Geri dönüş kontrolü ve açık kalan bulgular kaydedilmeden yalnızca test programını kapatmak, korumanın hizmete hazır olduğunu göstermez.
| Teslim öğesi | Raporda bulunması gereken |
|---|---|
| Bulunan ve bırakılan durum | Cihaz/sürüm, aktif grup, ayar dosyası kimliği, onay ve değişiklik kaydı |
| Seçilmiş senaryolar | Döngü, bölge, yön, R/X veya dalga dosyası, gözetim ve ön koşullar |
| Ölçüm ve karar | Beklenen yanıt, ölçülen değer/zaman, tolerans kaynağı, başarılı veya başarısız sonuç |
| Devre ve şema sınırı | Simülasyon ile gerçek işlem, dahil edilen uç/kanal/DC/kesici kapsamı |
| Geri dönüş ve açık işler | As-left doğrulaması, istisna ve kısıtlar, ek test veya düzeltme gereksinimi |
Başarılı sonuç, raporlanan senaryoların ve uç noktaların kabul ölçütlerini karşıladığını ifade eder. Eksik kanıt açık bırakılır; ayar uyuşmazlığı yalnızca bir testte açma görüldüğü için kabul edilmez. Bakım aralığı da bütün tesisler için aynı takvim olarak verilmez; işletme koşulları, risk, üretici bilgisi ve tesisin onaylı programı esas alınır.
Röle testleri, kesici test ve bakım çalışmaları ile koruma koordinasyonu birbirinin yerine geçmez. YG/OG test, bakım ve onarım kapsamı hazırlanırken ölçü devresi, röle, pilot kanal ve kesicinin hangi işte doğrulanacağı birlikte tanımlanabilir.
Kaynakların sınırı: 7SA522 üretici kılavuzu fiziksel 439–471. sayfalarda bu modelin test ve geri dönüş koşullarını, PSRC taşıyıcı haberleşme raporu fiziksel 13–20. sayfalarda şema davranışlarını ele alır. COMTRADE ile röle testi yazısı fiziksel 4–12. sayfalardaki farklı koruma örnekleriyle kayıt ve yeniden oynatma yöntemini açıklar; bunlar bütün mesafe rölelerinin doğrulandığı anlamına gelmez. IEC’nin ücretsiz 60255-121:2014, 60255-1:2022 ve 60255-27:2023 katalogları kapsam bilgisidir; tam standart hükümleri veya evrensel saha toleransı burada aktarılmamıştır.
İlgili Blog Yazıları
İlgili Hizmetler
Sıkça Sorulan Sorular
İç bölgede bir açma görmek yeterli midir?
Hayır. Sonuç, seçilen döngü, yön, zaman, gözetim ve izlenen çıkışla birlikte değerlendirilir. Planın gerektirdiği tutma/dış nokta ve diğer senaryolar ayrıca sınanır; tek nokta bütün karakteristiği kanıtlamaz.
Ters yönde her testte açmama mı beklenir?
Hayır. Projede etkin ters yönlü bir bölge veya başka koruma işlevi olabilir. Beklenen sonuç gerçek ayar ve mantıktan çıkarılır; ileri/geri etiketi tek başına kabul ölçütü değildir.
Primer ohm ile sekonder ohm neden raporda belirtilir?
Aynı sayının farklı bazlarda kullanılması test noktasını değiştirir. CT/VT oran tanımları ve test yazılımının baz seçimi kontrol edilerek dönüşüm bir kez, tutarlı biçimde yapılır.
Röle ayarına dokunulmadıysa regresyon gerekir mi?
Yazılım, aktif grup, ölçüm bağlantısı, haberleşme veya çıkış mantığı değişikliği de davranışı etkileyebilir. Hangi senaryoların yeniden sınanacağı değişiklik etkisiyle belirlenir.
IEC 60255 atfı saha testinin kabul belgesi midir?
Tek başına değildir. IEC 60255-121 mesafe işlevinin performans değerlendirmesini, IEC 60255-1 ortak gerekleri, IEC 60255-27 ürün güvenliğini ele alır. Gerçek baskı ve uygulanabilir tam gerekler ile saha test kapsamı ayrıca belirlenir.
Olay kaydında açma sinyali gerçek kesici kesmesini kanıtlar mı?
Yalnızca ilgili sinyalin kaydedildiğini gösterir. Hangi fiziksel girişten geldiği, zaman referansı ve akımın kesilmesine ilişkin kanıt ayrıca incelenir.
Bakım raporunda başarısız test nasıl ele alınır?
Bulunan durum ve beklenen/ölçülen fark korunur. Neden, onaylı düzeltme, etkilenen tekrar testleri ve açık kalan iş açıkça yazılır; başarısız kayıt başarılı sonuçla değiştirilmez.
Her bakımda gerçek kesici açtırılır mı?
Bu, onaylı çalışma planına ve işletme koşullarına bağlıdır. Simüle edilmiş çıkış ile gerçek DC/kesici işlemi ayrı raporlanır; yapılmayan fiziksel işlem tamamlandı sayılmaz.
