Röle Ayar Hesaplamaları Nedir? Ne İşe Yarar ve Nasıl Yapılır?

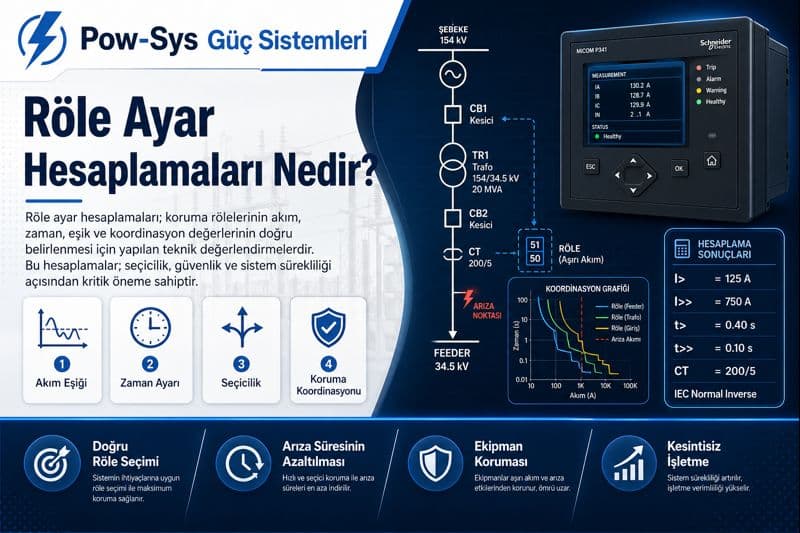

Röle ayar hesaplamaları, koruma rölesinin hangi büyüklükteki akımı arıza olarak algılayacağını, ne kadar sürede açma vereceğini ve hangi koşulda bloke ya da yönlü davranacağını belirleyen mühendislik çalışmasıdır. Kısaca koruma sisteminin neyi, ne zaman ve hangi sırayla açacağını hesaplama işlemidir. Bu çalışma yalnızca röle menüsüne sayı girmekten ibaret değildir; sistem davranışını anlayıp ayarı buna göre kurmak anlamına gelir. Doğru ayar için önce sistem modeli çıkarılır, ardından bu modele göre koruma felsefesi kurulur; röleye girilen değerler bu teknik tablonun sonucudur. Çalışmanın ana bileşenleri pickup, zaman eğrisi, TMS ya da time dial, ani açma kademesi, toprak hata ayarı, yönlü koruma ve koordinasyon marjıdır. Doğru yapılmış bir röle ayarı yalnızca arızayı temizlemekle kalmaz; sağlam bölümü enerjide tutar, ekipman ömrünü destekler ve sistem güvenliğini yükseltir.

Röle ayar hesaplamaları; arızalı bölümü hızlı ve seçici şekilde ayırmak, sağlam bölümü enerjide tutmak, ekipmanları korumak ve yanlış açmaları önlemek için gereklidir. Amaç yalnızca röleyi çalıştırmak değildir: doğru ayar; kabloyu, trafoyu, motoru, barayı, kesiciyi ve insan güvenliğini korur. Bir arıza olduğunda ideal olan, yalnızca arızalı bölümün devreden çıkması ve sağlam bölümlerin enerjide kalmasıdır. Röle ayarları doğru yapılmamışsa ya çok geç açma olur ve ekipman zarar görür ya da gereksiz yere üst kademedeki kesiciler açar ve daha geniş alan enerjisiz kalır. Yanlış pickup değeri normal yükü arıza gibi gösterebilir; yanlış zaman eğrisi aşağı akış cihazla koordinasyonu bozabilir; fazla düşük seçilen ani açma kademesi kalkış veya enerjileme akımında istenmeyen açmaya yol açabilir. Bu yüzden ayar hesabı, koruma mühendisliğinin temelidir.

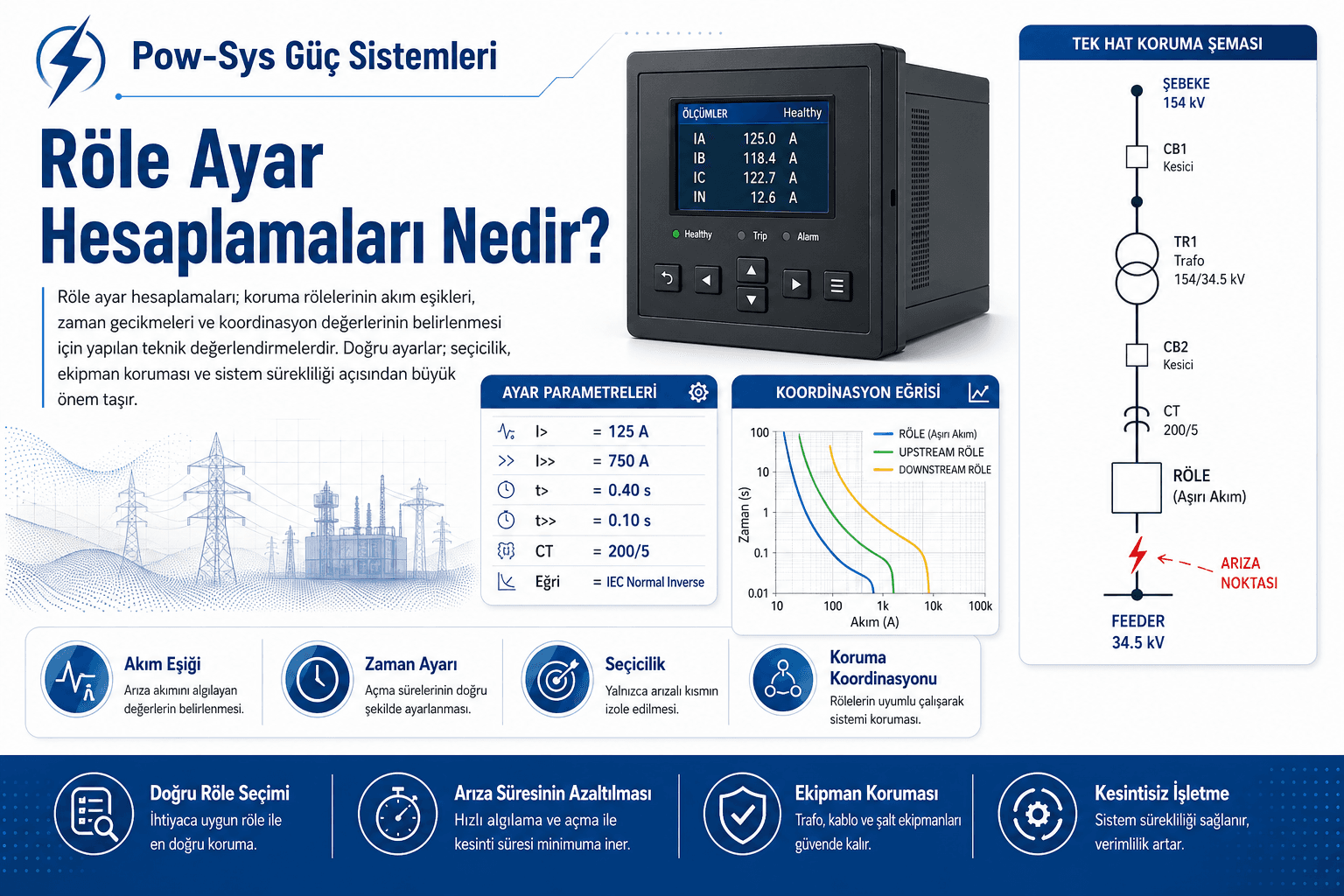

Pickup ya da start current, rölenin hangi akım seviyesinden itibaren aşırı akım veya toprak hata görmeye başlayacağını belirleyen eşik değerdir ve rölenin hassasiyetini belirleyen temel ayardır. Pickup çok düşük seçilirse normal yük artışları, motor kalkışı veya geçici olaylar röleyi gereksiz yere çalıştırabilir. Çok yüksek seçilirse röle arızayı yeterince hassas göremez. Bu nedenle pickup ayarı genellikle maksimum yük akımının üzerinde, fakat korunacak bölümdeki minimum arıza akımını da güvenle görecek seviyede seçilir. Ayar yapılırken yük akımı, kısa devre akımı ve CT oranı birlikte değerlendirilmelidir; çünkü röle primer sistemi çoğu zaman CT ve VT üzerinden görür. Yanlış CT oranı, yanlış polarite veya yanlış sekonder bağlantı, kağıt üstünde doğru görünen pickup değerini sahada fiilen geçersiz kılabilir. Doğru seçilmiş pickup, arızayı görme hassasiyeti ile yanlış açma riski arasındaki dengeyi kurar.

Time dial ya da TMS, seçilen zaman akım eğrisinin zaman eksenindeki yerini değiştiren, yani açma süresini kaydıran ayardır. İnverse, very inverse, extremely inverse veya definite time gibi eğriler, arıza akımı büyüdükçe rölenin ne kadar hızlı açacağını belirler; time dial ise aynı eğriyi daha hızlı veya daha yavaş çalışacak şekilde konumlandırır. Aynı pickup değerine sahip iki röle, farklı time dial seçildiğinde aynı arıza için farklı sürelerde açabilir. Bu yüzden koordinasyon hesabında yalnızca akım seviyesi değil, eğri tipi ve zaman kademesi birlikte ele alınır. Zaman akım eğrileri çizilip üst üste konur, arıza seviyeleri farklı noktalarda incelenir ve aşağı kademedeki rölenin önce açmasına yetecek koordinasyon marjı bırakılır. Böylece hem yakın arızalarda hızlı açma hem de kademeler arasında seçicilik aynı anda sağlanır.

Ani açma yani instantaneous kademe, belirli bir kısa devre akımı seviyesinin üstünde gecikmesiz veya çok kısa gecikmeli açma vermek için kullanılır; amacı yakındaki ağır arızalarda sistemi çok hızlı temizlemektir. Ancak bu kademe ayarlanırken dikkatli olunmalıdır. Ani açma seviyesi fazla düşük seçilirse trafo enerjilenme akımı, motor kalkış akımı veya aşağı kademedeki arızalar sırasında seçicilik bozulabilir ve istenmeyen açmalar görülebilir. Bu nedenle instantaneous ayar yapılırken hem minimum yakın arıza akımı hem de istenmeyen transient akımlar birlikte düşünülmelidir. Motor kalkışı, trafo inrush akımı, soğuk yük alma ve geçici yüklenme gibi olaylar, rölenin yanlış çalışmasına neden olabilecek doğal işletme durumlarıdır. İyi bir röle ayarı, gerçek arızayı kaçırmadan bu normal veya geçici koşullara tolerans gösterebilmelidir; bu da ani açma kademesinin işletme bilgisiyle birlikte seçilmesini gerektirir.

Toprak hata rölesi ayarı farklı bir mantıkla değerlendirilir; çünkü toprak arızalarında görülen akım seviyesi, sistemin topraklama biçimine göre çok değişir. Dirençli topraklı, empedans topraklı veya doğrudan topraklı sistemlerde görülecek earth fault akımları aynı değildir. Bu nedenle Io>, 51N, 50N ve 51G gibi fonksiyonların ayarı yapılırken hem sistem topraklama yapısı hem de minimum toprak hata akımı mutlaka bilinmelidir. Faz aşırı akım ayarındaki yaklaşım buraya doğrudan kopyalanamaz; toprak hata ayarı, hassasiyet ile yanlış açma riski arasında dengeli kurulmalıdır. Yani ayar, korunacak bölümdeki düşük seviyeli toprak arızasını görebilecek kadar hassas, arıza olmayan geçici durumlarda gereksiz açma vermeyecek kadar güvenli seçilmelidir. Bu denge kurulmadan yapılan bir toprak hata ayarı, ya arızayı kaçırır ya da işletmede istenmeyen kesintilere yol açar.

Yönlü röle ayarı; ring şebekeler, paralel beslemeler ve çift yönlü güç akışı olan yapılarda gerekir. Bu tür sistemlerde rölenin sadece akım büyüklüğüne değil, akımın hangi yöne aktığına da bakması gerekir; aksi halde farklı yönlerden beslenen arızalar için seçici davranmak mümkün olmaz. Yönlü korumada polarizasyon için gerilim sinyali veya uygun yön belirleme mantığı kullanılır. Bu nedenle directional overcurrent ayarı yapılırken pickup ve zaman hesabına ek olarak doğru yön mantığı da kurulmalıdır; yani yönlü koruma bulunan sistemlerde röle ayar hesaplamaları bir adım daha karmaşık hale gelir. Yön bilgisi doğru kurulmadığında yalnızca akım seviyesine dayanan bir ayar, çift yönlü güç akışı olan şebekede seçiciliği sağlayamaz. Bu yüzden yön mantığı, ayar hesabının ayrılmaz bir parçası olarak ele alınmalıdır.

Röle ayar hesaplamaları; şebeke kısa devre gücü ve kısa devre akımları, yük akımları, CT/VT oranları, ekipman dayanım değerleri, trafo gücü ve empedansı, kablo uzunluğu ve kesiti, motor güçleri ve kalkış akımları, trafo inrush etkisi ile mevcut kesici ve röle tiplerine ilişkin verilere dayanır. Ayrıca yukarı ve aşağı kademe arasındaki koruma koordinasyonu bilgileri de hesabın parçasıdır. Bu veriler bilinmeden doğru ayar hesaplanamaz; önce sistem modeli çıkarılır, sonra bu modele göre koruma felsefesi kurulur. Çalışma çoğu zaman kısa devre analiziyle birlikte yürütülür: önce sistemdeki olası arıza akımları bulunur, ardından bu seviyelere göre pickup ve zaman kademeleri hesaplanır. Röle menüsüne girilen sayılar bu teknik tablonun sonucudur; veri eksik ya da hatalıysa ayar hesabı sahada beklenen korumayı sağlayamaz.

Tam olarak aynı şey değildir ama doğrudan bağlantılıdır; röle ayar hesaplamaları, koruma koordinasyon çalışmasının temel girdisini oluşturur. Koordinasyonun amacı, aşağı akış röle ile yukarı akış röle arasında belirli bir zaman farkı bırakmaktır. Bu marj bırakılmazsa iki cihaz aynı arıza için birlikte açabilir; bu istenmeyen bir durumdur. Bu nedenle zaman akım eğrileri çizilir, arıza seviyeleri farklı noktalarda incelenir ve aşağı kademenin önce açmasına yetecek koordinasyon marjı bırakılır. Süreç genellikle kısa devre analiziyle birlikte yürütülür: önce sistemdeki olası arıza akımları bulunur, pickup ve zaman kademeleri bu seviyelere göre hesaplanır, ardından eğriler üst üste konarak hangi rölenin önce, hangisinin sonra açacağı kontrol edilir. Yani röle koordinasyonu dediğimiz konu, büyük ölçüde doğru yapılmış röle ayar hesabının sonucudur.

Evet, sistem değiştiğinde röle ayarları yeniden gözden geçirilmelidir; çünkü röle ayar hesaplamaları statik bir çalışma değildir. Sisteme yeni trafo eklenmesi, jeneratör bağlanması, motor kapasitesinin büyümesi, şebeke kısa devre seviyesinin artması veya kablo düzeninin değişmesi mevcut ayarları geçersiz hale getirebilir. Bu tür değişiklikler, ayar hesabının dayandığı kısa devre seviyelerini ve yukarı-aşağı koruma koordinasyonunu doğrudan etkiler. Bu nedenle ayar bir kez yapılıp unutulmaz; tesis değiştikçe koruma çalışmasının da güncellenmesi gerekir. Eski ayarlar yeni sistem için risk oluşturabilir: röle ya gerçek arızada çok geç açar ya da normal işletme koşullarını arıza gibi görüp gereksiz kesintilere yol açar. Doğru yaklaşım, her önemli sistem değişikliğinden sonra kısa devre analizi ile koordinasyon çalışmasını birlikte yenilemek ve röle ayarlarını buna göre güncellemektir.
