Özet Başlıklar
- Kesici normal yük ve belirtilen arıza akımlarını, anma ve deney sınırları içinde açıp kapatır.
- Vakumlu AC kesicide metal buharı arkı, akım sıfırı ve yalıtımın geri kazanılması birlikte açıklanır.
- Anma akımı, kısa devre kesme, kapama ve süreli dayanım değerleri farklı görevleri gösterir.
- OG koruması; ölçü trafosu, röle, yardımcı besleme, açtırma devresi ve kesicinin birlikte çalışmasına bağlıdır.
- Açık kesici veya test konumu, tek başına çalışma yerinin gerilimsiz ve güvenli olduğunu göstermez.
İçerik
Kesici nedir ve hangi akımları keser?
Kesici, normal devre koşullarındaki akımları açıp kapatabilen ve belirtilen kısa devre gibi anormal koşullarda akımı kesebilen anahtarlama cihazıdır. Bu görevler ürünün anma değerleri, deney koşulları ve tesisin koruma tasarımıyla sınırlıdır. OG uygulamasında kesici fiziksel kesme işini yapar; arızanın algılanması ve açma kararının verilmesi çoğunlukla ayrı koruma rölesi ve kumanda devresi üzerinden yürür. Kesici nedir sorusunun yanıtı, cihazın tek başına bütün koruma ve çalışma güvenliğini sağladığı anlamına gelmez.
Normal işletmede yük anahtarlaması, planlı kesinti ve uygun tasarlanmış transferler; arızada ise ilgili devrenin açılması kesicinin kullanım alanlarıdır. Korunacak trafo, kablo, bara veya motorun zorlanmaları, röle ayarı ve toplam arıza temizleme süresiyle birlikte değerlendirilir. Kesiciye açma komutu verilmesi ile arkın sönerek akımın kesilmesi aynı an değildir. Bakım için uygun ayırma, gerilimsizliğin doğrulanması ve çalışma izni ayrıca ele alınır.
Kontak ayrılması ve ark söndürme nasıl gerçekleşir?
Kesici çalışma prensibi, hareketli ve sabit kontakların kontrollü şekilde ayrılması esasına dayanır. Devre kapalıyken akım kontaklar üzerinden akar. Açma komutu geldiğinde kontaklar ayrılır ve bu ayrılma sırasında elektrik arkı oluşur. Kesicinin asıl mühendislik değeri, bu arkı güvenli şekilde söndürebilmesidir. Eğer ark etkili biçimde söndürülemezse devre tam olarak kesilemez ve ekipman üzerinde ciddi termik ve dielektrik zorlanmalar oluşabilir. Bu nedenle her kesici tipi, kullandığı yalıtım ve ark söndürme ortamına göre farklı çalışma karakteri gösterir.

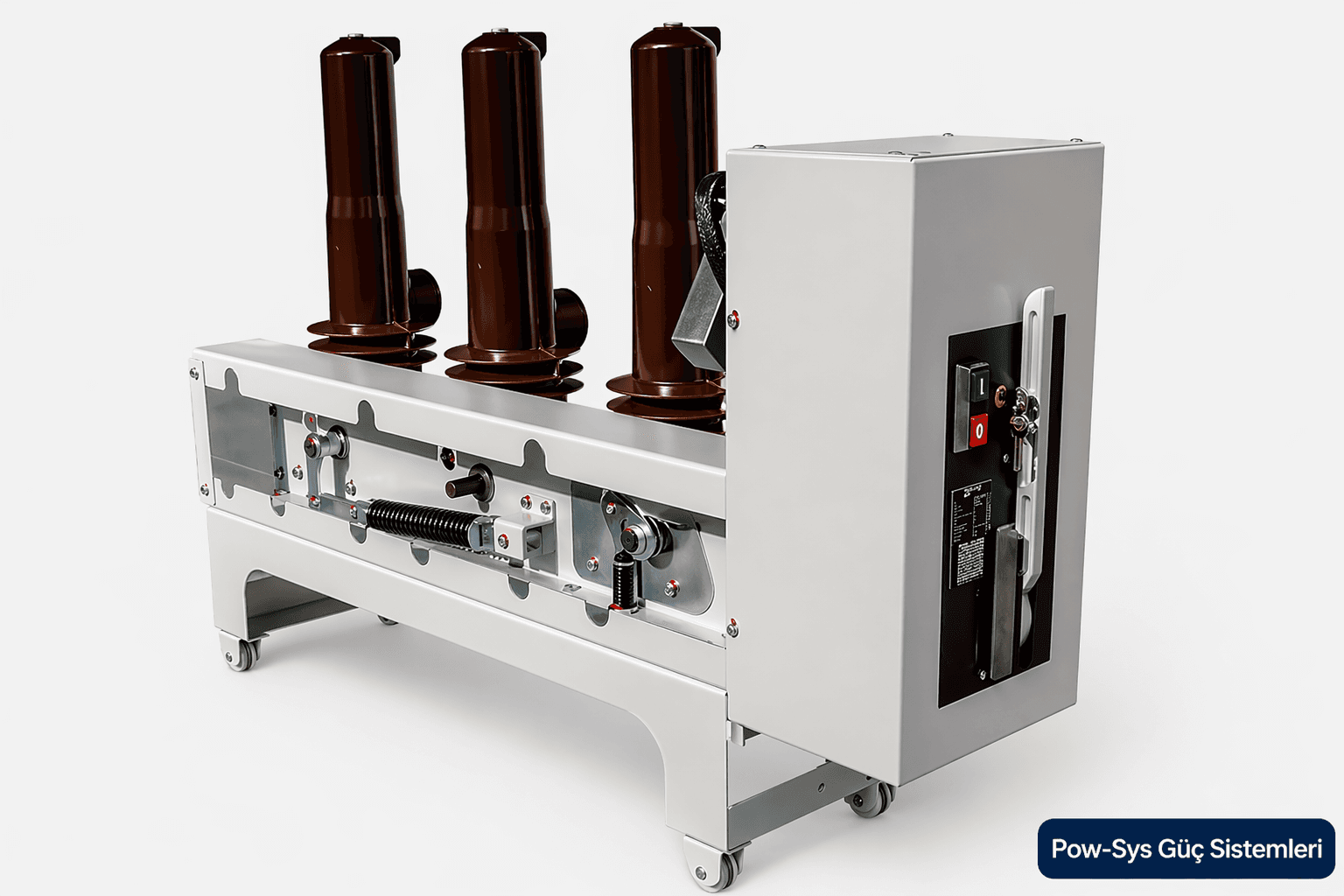

Orta gerilim sistemlerinde en yaygın kesici tiplerinden biri vakumlu kesicidir. Vakumlu kesicilerde ark, vakum kesme hücresi içinde söndürülür. Kontaklar ayrılırken vakum kesme hücresinde metal buharı arkı oluşabilir. Alternatif akımın doğal sıfır geçişinde ark söner ve kontak aralığının yalıtım dayanımı hızla yeniden kurulur. Bu yüzden vakumlu kesiciler; OG hücrelerinde, sanayi tesislerinde, dağıtım merkezlerinde ve yüksek anahtarlama sayısı gereken uygulamalarda çok sık tercih edilir.
Vakum tüpünün içinde hiç ark oluşmadığı veya kontaklar ayrılır ayrılmaz akımın mutlaka kesildiği söylenemez. AC kesmede kontaklardan çıkan metal buharı ile ark oluşur; akım sıfırı çevresindeki sönme ve kontak aralığının yalıtımını geri kazanması kesme sürecinin parçasıdır. Bu açıklamanın dayanağı MEB Kesiciler modülünün vakumlu kesici bölümü ve Fırat Üniversitesi ders notlarındaki vakum kesici açıklamasıdır. Kesme süreci, bütün koruma zincirinin açma süresi veya her yük için aynı geçici gerilim davranışı olarak yorumlanmamalıdır.
Vakumlu ve SF6 kesiciler nasıl karşılaştırılır?
Bir diğer yaygın kesici tipi ise SF6 kesicidir. Bu yapıda ark söndürme ve yalıtım için SF6 gazı kullanılır. Özellikle geçmişte orta ve yüksek gerilim uygulamalarında çok yaygın olan bu tip, güçlü yalıtım özellikleri sayesinde geniş kullanım alanı bulmuştur. Ancak saha seçimi yapılırken yalnızca alışkanlıkla değil, sistemin teknik ihtiyaçları, bakım yaklaşımı, çevresel koşullar ve işletme politikası birlikte değerlendirilmelidir.
| Konu | Vakumlu kesici | SF6 kesici |
|---|---|---|
| Ark söndürme | Kontaklar, sızdırmaz vakum kesme tüpü içinde çalışır. AC akım sıfırı ve yalıtımın toparlanması önemlidir. | Ark söndürme SF6 gazı kullanılan kesme bölmesinde gerçekleşir; gazın ve mekanizmanın durumu ilgili tasarıma göre değerlendirilir. |
| Hücrenin yalıtımı | Kesme tüpünün vakumlu olması, hücrenin bütününün hava yalıtımlı veya SF6 içermeyen bir ürün olduğunu göstermez. | Kesicideki gazlı kesme ortamı ile hücrenin ana yalıtım tasarımı aynı seçim başlığı değildir. |
| Bakım ve ömür | Sızdırmaz tüpün bakım özelliği; mekanizma, bobinler, yardımcı kontaklar ve bağlantılara ilişkin işi ortadan kaldırmaz. | Gazlı tasarımda üreticinin gaz yönetimi, sızdırmazlık ve bakım gerekleri ayrıca incelenir. |
| Seçim dayanağı | Gerilim, arıza kesme görevi, yük türü, manevra sayısı, montaj ve belgelenmiş ürün performansı. | Aynı tesis verileri ve karşılaştırılabilir deney/performans koşulları; tek bir evrensel üstünlük veya ömür sayısı yoktur. |
Kesici, ayırıcı ve yük ayırıcısı arasındaki fark
Kesici ile ayırıcının farklı görevleri, tek hat şemasında hangi fonksiyonun gerektiğiyle değerlendirilir. Kesici normal yük ve belirtilen arıza akımlarını keser. Sıradan ayırıcı ise normal yük veya kısa devre kesme cihazı olarak seçilmez; açık konumda uygun ayırma işlevi sağlar. Yük ayırıcısı normal yük anahtarlayabilir. Sigortalı yük ayırıcısı birleşiminde arıza kesme işi, uygun seçilmiş sigorta ve birleşimin tanımlı koordinasyonuyla ele alınır. Bir elemanın kapalıyken kısa devre akımına dayanabilmesi, o akımı açarak kesebildiği anlamına gelmez.
| Ekipman | Temel işlev | Tek başına çıkarılamayacak sonuç |
|---|---|---|
| Kesici | Anma ve deney sınırları içinde yük/arıza akımını kesmek. | Açık kontak bilgisi çalışma yerinde güvenli izolasyonun tamamlandığını göstermez. |
| Sıradan ayırıcı | Uygun ayırma işlevi; tanımlı yüksüz işletme koşulları. | Kısa süreli dayanım değeri, yük veya kısa devre kesme yeteneği değildir. |
| Yük ayırıcısı | Anma görevi kapsamında normal yük anahtarlaması. | Tek başına kısa devre kesme koruması olduğu varsayılamaz. |
| Sigortalı yük ayırıcısı birleşimi | Sigorta ile anahtarlama elemanının birlikte tanımlanan koruma görevi. | Her trafo gücünde, her sigortayla veya her arıza akımında uygunluk kurulamaz. |
OG kesicide anma akımı ve kısa devre değerleri
Kesici seçimi yapılırken anma gerilimi, anma akımı, kısa devre kesme kapasitesi, kısa süre dayanım akımı, mekanik ömür, elektriksel ömür, kullanım sıklığı, montaj tipi ve hücre yapısı birlikte değerlendirilmelidir. Örneğin tesiste yapılan kısa devre hesabına göre gereken kesme kapasitesi belirlenmeden seçilen bir kesici, arıza anında beklenen performansı göstermeyebilir. Aynı şekilde sık manevra yapılan bir sistemde mekanik ömrü yetersiz bir çözüm seçilmesi de uzun vadede işletme sorunları doğurabilir.
| Alan | Birim ve anlam | Birlikte kontrol edilecek bilgi |
|---|---|---|
| Anma gerilimi ve yalıtım seviyesi | kV; sistem gerilimi ve ilgili yalıtım dayanımları. | Tesis gerilimi, topraklama düzeni, kurulum ortamı ve ürünün ilgili deneyleri. |
| Anma akımı | A; normal işletmede taşıma görevi. | Yük, sıcaklık, mahfaza ve montaj koşullarına ilişkin üretici sınırları. |
| Kısa devre kesme akımı | kA etkin (RMS); belirtilen arıza kesme görevi. | Gerilim, arıza hesabı, ilgili DC bileşeni/zaman koşulları ve kesicinin deney görevi. |
| Kısa devre kapama akımı | kA tepe; arıza üzerine kapamadaki beyan edilen görev. | Etkin kesme değeriyle aynı sayı veya aynı ölçü olarak karşılaştırılmaz. |
| Kısa süreli dayanım | kA etkin ve süre; örneğin belirtilen akımı 3s taşıma. | Açma zamanları, hücre/bara dayanımı ve koruma koordinasyonu. |
| Mekanik ve elektriksel dayanıklılık | İlgili görev sınıfı ve deney kapsamı. | Üreticinin ürün belgeleri; rastgele bir işlem sayısı veya bakım aralığı değil. |
Bu ayrım TEDAŞ 95-008.B kesici şartnamesindeki anma değerleri tablosunda görülebilir. Aralık 2024 tarihli belge, kendi kapsamındaki 36kV’ye kadar iç ortam AC kesiciler için satın alma ve deney gereklerini düzenler; bütün gerilim seviyeleri veya mevcut bütün kesiciler için tek tip etiket değildir. AG kompakt/açık tip kesicilerdeki Icu ve Ics adları, OG kesicinin kısa devre görevinin yerine doğrudan yazılmaz.
Varsayımsal bir etiket okuma örneğinde 36kV, 630A, 16kA etkin kesme, 40kA tepe kapama ve 16kA/3s dayanım alanlarını ayrı düşünelim. Buradaki 630A, cihazın 630kA veya 630A kısa devre kesme değerine sahip olduğu anlamına gelmez. Aynı gerilim ve karşılaştırılabilir görev koşullarında gereken kesme akımı 20kA ise, 16kA kesme beyanı bu ihtiyacı karşılamaz. Bu örnek gerçek bir saha hesabı veya ürün önerisi değildir; bağlantı noktasındaki kısa devre analizi ve ürün belgeleriyle yapılacak karşılaştırmanın mantığını gösterir.
Koruma rölesi, açtırma bobini ve yardımcı besleme
Kesiciler yalnızca arıza anında çalışan ekipmanlar değildir. Günlük işletmede enerji verme, enerji kesme, hat transferi, bakım manevrası ve bazı yük yönetimi işlemleri de kesiciler üzerinden yapılır. Bu yönüyle kesici, koruma rölesi, akım-gerilim trafoları, bara sistemi ve kumanda devreleriyle birlikte çalışan bütüncül bir sistem elemanıdır. Bir kesicinin sahada güvenilir çalışması, yalnızca mekanik olarak sağlam olmasına değil; açtırma bobini, kapama bobini, yay kurma sistemi, yardımcı kontakları ve röle komut zinciriyle birlikte doğru çalışmasına bağlıdır.
Kesiciler, koruma sisteminin görünen yüzüdür. Röle arızayı algılar, ancak fiziksel açmayı yapan ekipman kesicidir. Bu nedenle röle ayarı ne kadar doğru olursa olsun, açma bobini arızalı bir kesici veya mekanik olarak tutukluk yapan bir mekanizma sahada beklenen korumayı sağlayamaz. Aynı şekilde gereksiz açmalar, yardımcı kontak hataları veya kapama devresi sorunları da üretim kaybı ve işletme düzensizliği yaratabilir. Bu yüzden kesicinin rolü yalnızca elektriksel değil, aynı zamanda operasyoneldir.
Koruma rölesinin algılama ve açma komutu görevi ile kesicinin kesme görevi ayrıdır. Akım trafosu bağlantısı ve oranı, rölenin ayarı, yardımcı besleme, açtırma çıkışı, bobin ve mekanizma birlikte incelenir. Kapama bobini devreyi kapatma işlevine aittir; açtırma bobininin eşanlamı değildir. Yalnız röleye sinyal uygulanmış olması, her durumda kesicinin gerçekten açtığını veya bütün zincirin test edildiğini göstermez. Kayıtta hangi zincir bölümünün, hangi yöntem ve koşulla doğrulandığı açık olmalıdır.
Sabit ve çekmeceli kesicide test ve servis konumu
Kesici çeşitleri gerilim seviyesine, kullanım yerine ve ark söndürme ortamına göre sınıflandırılabilir. Alçak gerilim tarafında kompakt şalterler, açık tip güç kesicileri ve minyatür devre kesiciler görülürken; orta gerilim tarafında sabit veya çekmeceli tip vakumlu kesiciler ile bazı uygulamalarda SF6 kesiciler öne çıkar. Yüksek gerilim seviyelerinde ise daha farklı tasarım mantıkları ve saha ekipmanları devreye girer. Bu nedenle kesici kelimesi tek başına geniş bir ürün ailesini ifade eder.
Çekmeceli kesicide servis, test ve ayrılmış konumların anlamı hücre ve kesici tasarımına bağlıdır. Test konumunda ana devre bağlantıları ayrılmışken bazı yardımcı/kumanda bağlantıları devrede kalabilir. Bu bilgi, hücrenin bütün bölmelerinin enerjisiz olduğunu göstermez. Sabit ve çekmeceli çözüm arasında karar verirken erişim, kesinti planı, yedek parça, mekanik uyum, kilitlemeler ve üreticinin konum tarifleri birlikte değerlendirilir. Çekmeceyi hareket ettirme işlemi için internetten alınmış genel bir sıra kullanılmaz.
Bakım kaydında ve seçim teklifinde hangi bilgiler bulunmalı?
Bakım ve işletme tarafında kesici üzerinde yalnızca ana kontaklara odaklanmak yeterli değildir. Açtırma bobini, kapama bobini, yay kurma motoru, enerji depolama mekanizması, yardımcı kontaklar, mekanik göstergeler ve kumanda devresi bağlantıları bir bütün olarak değerlendirilmelidir. Özellikle OG sistemlerde kesicinin çalışması, hücre içi diğer ekipmanlarla birlikte düşünülmeli; toprak ayırıcısı, akım trafoları, gerilim trafoları ve koruma rölesi zinciri birlikte ele alınmalıdır.
Kesicilerde test ve bakım kapsamı belirlenirken cihazın kimliği ve etiketi, üretici talimatı, arıza/manevra geçmişi, görülen kusurlar, yapılan kontroller ve varsa ölçümün yöntemi, koşulu ve sonucu ilişkilendirilir. Tip deney belgesi, üreticinin rutin deneyi, kabul işlemi ve sahadaki bakım kaydı farklı belgelerdir. Kontak direnci veya zamanlama gibi bir ölçümün yalnız adı, ölçümün yapıldığını ve sonucun uygun olduğunu kanıtlamaz. Her marka için aynı yağlama, vakum ölçme, parça değiştirme veya bakım periyodu verilmez.
Seçim için tek hat şeması, işletme gerilimi, bağlantı noktasındaki arıza seviyesi, yük/manevra ihtiyacı, hücre ve montaj bilgisi, yardımcı besleme ve çevre koşulları toplanır. AG/OG/YG projelendirme ve danışmanlık bu verilerin sistem tasarımıyla birlikte ele alınmasını; OG/YG tesislerinde işletme sorumluluğu ise tesisin ilgili işletme düzenini değerlendirmeyi destekler. Fotoğraflardaki OG hücresi genel saha bağlamını, AG panosundaki kompakt kesiciler ise farklı ürün ailesini gösterir; bunlar kesme kapasitesi veya yapılmış test sonucu kanıtı değildir.
İlgili Blog Yazıları
İlgili Hizmetler
Sıkça Sorulan Sorular
Kesici nedir?
Kesici, elektrik güç sistemlerinde devreyi normal işletme koşullarında açıp kapatabilen, arıza durumlarında ise kısa devre veya aşırı akım gibi anormal şartlar altında akımı güvenli biçimde kesebilen anahtarlama ekipmanıdır. Devre kesici olarak da adlandırılan bu cihaz, enerji sürekliliği ve ekipman güvenliği açısından şebekenin en kritik elemanlarından biridir. Görevi yalnızca devreyi ayırmak değildir; koruma sistemi komutuyla gerektiğinde çok hızlı şekilde açma yaparak trafolar, kablolar, baralar, motorlar ve generatörler gibi ekipmanları kısa devre etkilerinden korur. Kesici, hareketli ve sabit kontakların kontrollü şekilde ayrılması esasına göre çalışır ve açma sırasında oluşan elektrik arkını, kullandığı teknolojiye göre vakum veya SF6 gazı ortamında söndürür. Bu nedenle kesici, hem koruma hem de kumanda ekipmanı olarak elektrik tesislerinin işletme güvenliğinin merkezinde yer alır.
Kesici ne işe yarar?
Kesici; yük altında açma-kapama yapmak, arıza anında sistemi ayırmak, ekipmanları korumak ve işletme sürekliliğini sağlamak için kullanılır. Görevi yalnızca elektriği kesmek değil; bunu doğru zamanda, doğru koşulda ve güvenli şekilde yapmaktır. Normal işletmede yük altında açma-kapama yapabilir, bakım sırasında hattın güvenli ayrılmasına yardımcı olur ve arıza anında koruma rölesinden gelen açma komutuyla sistemi korur. Böylece trafolar, kablolar, baralar, motorlar, generatörler ve diğer ekipmanlar kısa devre etkilerinden korunmuş olur. Günlük işletmede de enerji verme, enerji kesme, hat transferi, bakım manevrası ve bazı yük yönetimi işlemleri kesiciler üzerinden yapılır. Bu yönüyle kesici; koruma rölesi, akım-gerilim trafoları, bara sistemi ve kumanda devreleriyle birlikte çalışan bütüncül bir sistem elemanıdır ve tesisin hem koruma hem de işletme güvenliğinde kritik rol oynar.
Kesici nasıl çalışır?
Kesici, hareketli ve sabit kontakların kontrollü şekilde ayrılması esasına göre çalışır. Devre kapalıyken akım kontaklar üzerinden akar; açma komutu geldiğinde kontaklar ayrılır ve bu ayrılma sırasında elektrik arkı oluşur. Kesicinin asıl mühendislik değeri, bu arkı güvenli şekilde söndürebilmesidir; ark etkili biçimde söndürülemezse devre tam olarak kesilemez ve ekipman üzerinde ciddi termik ve dielektrik zorlanmalar oluşabilir. Bu nedenle her kesici tipi, kullandığı yalıtım ve ark söndürme ortamına göre farklı çalışma karakteri gösterir: Vakumlu kesicilerde kontakların ayrılması sırasında metal buharı arkı oluşabilir; ark doğal akım sıfırında söner ve kontak aralığının yalıtım dayanımı hızla yeniden kurulur; SF6 kesicilerde ise ark söndürme ve yalıtım için SF6 gazı kullanılır. Kesicinin sahada güvenilir çalışması; açtırma bobini, kapama bobini, yay kurma sistemi, yardımcı kontakları ve röle komut zinciriyle birlikte doğru çalışmasına bağlıdır.
Vakumlu kesici nedir?
Vakumlu kesici, açma sırasında oluşan arkın vakum kesme hücresi içinde söndürüldüğü kesici tipidir ve orta gerilim sistemlerinde en yaygın kullanılan kesici tiplerinden biridir. Kontaklar ayrılırken vakum kesme hücresinde metal buharı arkı oluşabilir. Alternatif akımın doğal sıfır geçişinde ark söner ve kontak aralığının yalıtım dayanımı hızla yeniden kurulur. Bu özellik, vakumlu kesicilerin güvenli kesme yapmasını ve yüksek anahtarlama sayısı gereken uygulamalarda tercih edilmesini sağlar. Bu yüzden vakumlu kesiciler; OG hücrelerinde, sanayi tesislerinde, dağıtım merkezlerinde ve sık manevra gereken sistemlerde çok sık kullanılır. Orta gerilim tarafında sabit veya çekmeceli tip vakumlu kesiciler bulunur; çekmeceli tasarımlar test, servis ve ayrılmış konumları sayesinde bakım açısından ek avantaj sağlar. Vakumlu kesicinin güvenilir çalışması yalnızca mekanik sağlamlığa değil; açtırma bobini, kapama bobini, yay kurma sistemi ve yardımcı kontakların da birlikte doğru çalışmasına bağlıdır.
SF6 kesici nedir?
SF6 kesici, ark söndürme ve yalıtım amacıyla SF6 gazı kullanan devre kesici tipidir; açma sırasında oluşan elektrik arkı, SF6 gazı ortamında söndürülür. Özellikle geçmişte orta ve yüksek gerilim uygulamalarında çok yaygın olan bu tip, güçlü yalıtım özellikleri sayesinde geniş kullanım alanı bulmuştur. Orta gerilim tarafında bazı uygulamalarda SF6 kesiciler öne çıkarken, aynı seviyede vakumlu kesiciler de yaygın bir alternatiftir. Kesici tipi seçilirken yalnızca alışkanlıkla karar verilmemelidir; sistemin teknik ihtiyaçları, bakım yaklaşımı, çevresel koşullar ve işletme politikası birlikte değerlendirilmelidir. Hangi tip seçilirse seçilsin temel amaç aynıdır: devreyi gerektiğinde güvenli biçimde açmak ve sistemi korumak. Bu nedenle SF6 kesici kullanılan tesislerde de anma gerilimi, anma akımı, kısa devre kesme kapasitesi ve saha koşulları dikkate alınarak seçim ve bakım planlaması yapılmalıdır.
Kesici ile ayırıcı arasındaki fark nedir?
Kesici, belirtilen anma ve deney sınırları içinde normal yük ve arıza akımlarını keser. Sıradan ayırıcı, yük veya kısa devre kesme görevi için kullanılmaz; uygun ayırma işlevini sağlar. Açık konum, tasarıma göre doğrudan veya uygun konum göstergesiyle doğrulanabilir. Kesicinin açık olması ya da ayırıcı konumunun görülmesi, çalışma yerinde gerilimsizlik ve güvenli çalışma düzeninin tamamlandığını tek başına göstermez. Yük ayırıcısı ve uygun seçilmiş sigortalı birleşim ise ayrıca değerlendirilir.
Kesici seçerken nelere dikkat edilir?
Kesici seçerken anma gerilimi, anma akımı, kısa devre kesme kapasitesi, kısa süre dayanım akımı, mekanik ömür, elektriksel ömür, kullanım sıklığı, montaj tipi ve hücre yapısı birlikte değerlendirilmelidir. Örneğin tesiste yapılan kısa devre hesabına göre gereken kesme kapasitesi belirlenmeden seçilen bir kesici, arıza anında beklenen performansı göstermeyebilir. Aynı şekilde sık manevra yapılan bir sistemde mekanik ömrü yetersiz bir çözüm seçilmesi de uzun vadede işletme sorunları doğurabilir. Ark söndürme teknolojisi (vakumlu veya SF6) belirlenirken yalnızca alışkanlıkla değil; sistemin teknik ihtiyaçları, bakım yaklaşımı, çevresel koşullar ve işletme politikası birlikte değerlendirilmelidir. Orta gerilim hücrelerinde sabit veya çekmeceli tip tercihi de bakım ve test kolaylığı açısından önemlidir. Sonuç olarak doğru kesici seçimi; kısa devre seviyesi, hücre uygunluğu ve saha koşullarının birlikte incelendiği bir mühendislik değerlendirmesiyle yapılmalıdır.
Kesiciler yalnızca arıza anında mı çalışır?
Hayır; kesiciler yalnızca arıza anında çalışan ekipmanlar değildir. Günlük işletmede enerji verme, enerji kesme, hat transferi, bakım manevrası ve bazı yük yönetimi işlemleri de kesiciler üzerinden yapılır. Arıza durumunda ise koruma rölesinden gelen açma komutuyla devreyi hızla ayırarak trafo, kablo, bara, motor ve generatör gibi ekipmanları kısa devre etkilerinden korur. Bu yönüyle kesici hem koruma hem de işletme ekipmanıdır ve koruma rölesi, akım-gerilim trafoları, bara sistemi ve kumanda devreleriyle birlikte çalışan bütüncül bir sistem elemanıdır. Bir kesicinin sahada güvenilir çalışması; yalnızca mekanik olarak sağlam olmasına değil, açtırma bobini, kapama bobini, yay kurma sistemi, yardımcı kontakları ve röle komut zinciriyle birlikte doğru çalışmasına bağlıdır. Bu nedenle sık manevra yapılan sistemlerde kesicinin mekanik ve elektriksel ömrü de işletme planlamasında dikkate alınmalıdır.
Çekmeceli kesici ne avantaj sağlar?
Çekmeceli tasarım, hücrenin üretici tarafından tanımlanan servis, test ve ayrılmış konumları üzerinden bakım ve test planını destekleyebilir. Ana devre ve yardımcı/kumanda bağlantılarının durumu her konumda aynı değildir. Test konumunda yardımcı devreler bağlı kalabilir; bütün hücrenin enerjisiz olduğu sonucu çıkarılmaz. Hücre-kesici uyumu, kilitlemeler, kapı düzeni ve toprak ayırıcısı ilişkisi üretici belgeleriyle doğrulanmalıdır. Bu açıklama çekmece hareket ettirme talimatı değildir.
Kesicinin koruma rölesiyle ilişkisi nedir?
Koruma rölesi arızayı algılar ve açma komutunu üretir; bu komutu fiziksel olarak uygulayan ekipman ise kesicidir. Bu nedenle röle ve kesici, birlikte çalışan bir koruma zinciri oluşturur; kesiciler bu zincirin görünen yüzüdür. Röle ayarı ne kadar doğru olursa olsun, açma bobini arızalı bir kesici veya mekanik olarak tutukluk yapan bir mekanizma sahada beklenen korumayı sağlayamaz. Aynı şekilde gereksiz açmalar, yardımcı kontak hataları veya kapama devresi sorunları da üretim kaybı ve işletme düzensizliği yaratabilir. Bu yüzden kesicinin rolü yalnızca elektriksel değil, aynı zamanda operasyoneldir. Sağlıklı bir koruma zinciri için kesici; koruma rölesi, akım ve gerilim trafoları, kumanda devreleri ve bara sistemiyle birlikte bütüncül olarak değerlendirilmeli; açtırma bobini, kapama bobini ve yardımcı kontakların doğru çalıştığı düzenli olarak kontrol edilmelidir.
