Özet Başlıklar
- Test kapsamı; kesici tipi, hücre yapısı, üretici dokümanı ve bakım geçmişiyle belirlenir.
- Ölçüm değeri; yöntem, bağlantı yolu, çalışma koşulu ve kabul kriteriyle birlikte yorumlanır.
- Mekanik kontak zamanı ile arıza akımını kesme süresi aynı ölçüm değildir.
- Kesici, röle ve DC kumanda sisteminin hangi bölümlerinin sınandığı raporda ayrı belirtilir.
- Bakım sonrası işlev kontrolü ve yeniden işletmeye alma kararı, yetki ve kapsamlarıyla kaydedilir.
İçerik

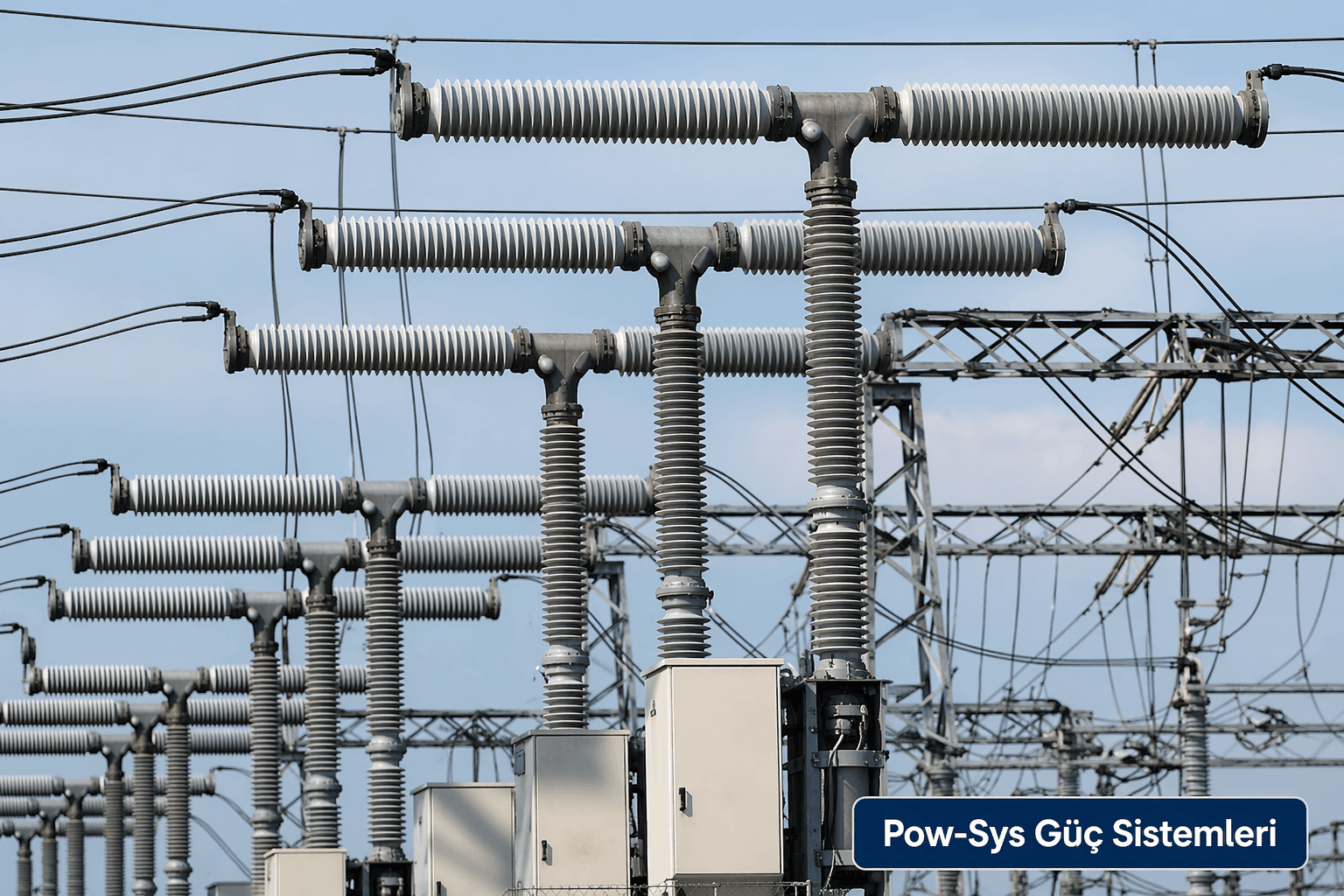

Kesici bakımının amacı ve kapsamı
Kesicinin açılıp kapanması, bütün koruma sisteminin sağlıklı olduğunu göstermez. Bakımın amacı; seçilen kontrollerle mekanizma, akım yolu, yalıtım, kumanda ve hücre arayüzleri hakkında kanıt toplamaktır. Bir ölçümün iyi çıkması diğer işlevleri veya gelecekteki kısa devre performansını tek başına doğrulamaz.
Kesici test ve bakım planı hazırlanırken anma bilgileri, tam model, sabit veya çekmeceli yapı, vakum/SF6/yağ teknolojisi, işletme sayacı, arıza ve bakım kayıtları birlikte ele alınır. Kesici rehberinde anlatılan anma görevleri ile sahada yapılacak durum kontrolleri farklı sorulara cevap verir.
Çalışma sınırı ve enerji kaynakları
Çalışma; yetkili personelin tesise özgü onaylı planı, üretici talimatı ve iş izinleriyle yürütülür. Ana güç devresinin yanında yardımcı beslemeler, uzaktan komutlar, otomatik yay kurma ve depolanmış mekanik enerji de değerlendirilir. Enerji kesildi veya kesici açık denildiğinde bütün tehlikelerin kalktığı varsayılmaz.
Sabit veya çekmeceli yapı, cihazın kurulum biçimini belirtir. Çekmeceli tasarımlarda test, servis ve ayrılmış konumların anlamı tam hücreye bağlıdır. Test konumunda kumanda devresi kullanılabilir; yan bölmeler veya başka beslemeler enerjili olabilir. Buradaki açıklamalar yay boşaltma, çekmece hareketi ya da yeniden enerji verme sırası değildir.
Görsel inceleme, temizlik ve mekanizma
Gövde, izolatörler, kesme kutupları, terminaller, sekonder fiş, primer arayüzler ve konum mekanizması incelenir. Çatlak, kir, korozyon, ısınma izi, gevşeklik veya anormal hareket bulgusu; yeri ve kapsamıyla kaydedilir. Görsel belirti tek başına arıza nedenini veya kalan ömrü belirlemez.
Temizlik ve yağlama; üreticinin belirttiği malzeme, yüzey ve yöntemle sınırlandırılır. Her temas yüzeyi aynı işlem için uygun değildir. Genel bir gres, tork değeri veya yeniden yağlama aralığı bütün kesicilere uygulanmaz; yapılan işlem ve kullanılan malzeme kayda geçer.
Mekanizmada yay kurma sistemi, mandallar, bağlantılar, raylar, sönümleme ve modelin öngördüğü kilitlemeler değerlendirilir. İşletme sayacı ve geçmiş kayıtlar planlamaya girdidir; katalogdaki mekanik dayanım sınıfı sahadaki kesicinin kalan ömrünün garantisi değildir.
Test sonucu nasıl değerlendirilir?
| Kontrol | Kaydedilecek koşul/çıktı | Yorum sınırı |
|---|---|---|
| Zamanlama ve hareket | Seçilen yöntem ve model uygunsa açma/kapama süreleri, kutuplar arası eşzamanlılık, kontak sıçraması ve hareket kaydı; başlangıç/bitiş olayı ayrıca tanımlanır. | Mekanik olay zamanı toplam arıza kesme süresini tek başına vermez. |
| Ana akım yolu direnci | Test yolu, akım, bağlantı düzeni, cihaz ve çevre koşulları. | Fark araştırma gerektirir; tek değer kusurun yerini veya nedenini kesinleştirmez. |
| Yalıtım değerlendirmesi | Seçilen yalıtım yolu, ekipman durumu, yöntem ve üretici kriteri. | Bir yalıtım sonucu bütün cihazın kısa devre kesme yeterliliğini kanıtlamaz. |
| Kumanda ve bobinler | Açma/kapama devresi, besleme koşulu, ilgili geri bildirim ve seçilen performans. | Kesici denemesi akü kapasitesi, şarj cihazı ve bütün DC dağıtımını tek başına doğrulamaz. |
| Mekanizma ve yardımcı işlevler | Sayaç, hareket bulguları, yardımcı kontaklar ve izin/kilit matrisi. | Başarılı bir hareket bütün olası arıza veya manevra koşullarını kapsamaz. |
| Hücre arayüzleri | Sekonder fiş, primer temas yolu, konum ve erişim arayüzleri. | Kesici ile hücrenin mekanik/elektriksel uyumu ayrıca tanımlanır. |
| Koruma zinciri | Enjeksiyon ve bağlantı noktaları, röle çıkışı, açma komutu ve izlenen kesici cevabı. | Hangi kısımların test dışında kaldığı belirtilmeden tüm zincire uygun sonucu verilmez. |
Sonuçlar, aynı ekipmanın uygulanabilir üretici kriteriyle ve karşılaştırılabilir önceki kayıtlarla yorumlanır. Bağlantı yolu, yöntem, ortam veya cihaz değişmişse farkın ne kadarının bunlardan kaynaklanabileceği araştırılır. Bütün modeller için geçerli tek bir mikroohm veya milisaniye kabul sınırı kullanılmaz.
Kumanda gerilimi ve koruma zinciri
Açtırma bobini, kapama bobini ve varsa yay kurma motoru farklı görevler üstlenir. Yalnız komut çıkışını görmek; bobin, mekanizma, ana kontak ve kesme hücresinin tamamının doğrulandığı anlamına gelmez. Uzaktan kumanda, yerel kumanda ve röle açma yolu test planında kapsandığı ölçüde ayrı izlenir.
Minimum hareket eşiğini aramak ile belirtilen en düşük çalışma gerilimindeki performansı sınamak farklıdır. Testin amacı ve uygulanabilir üretici koşulu raporda yazılmalıdır. Kesiciye ait başarılı sonuç, istasyon aküsünün kapasite testinin yerine geçmez.
Vakum, SF6 ve diğer tiplere özgü kontroller

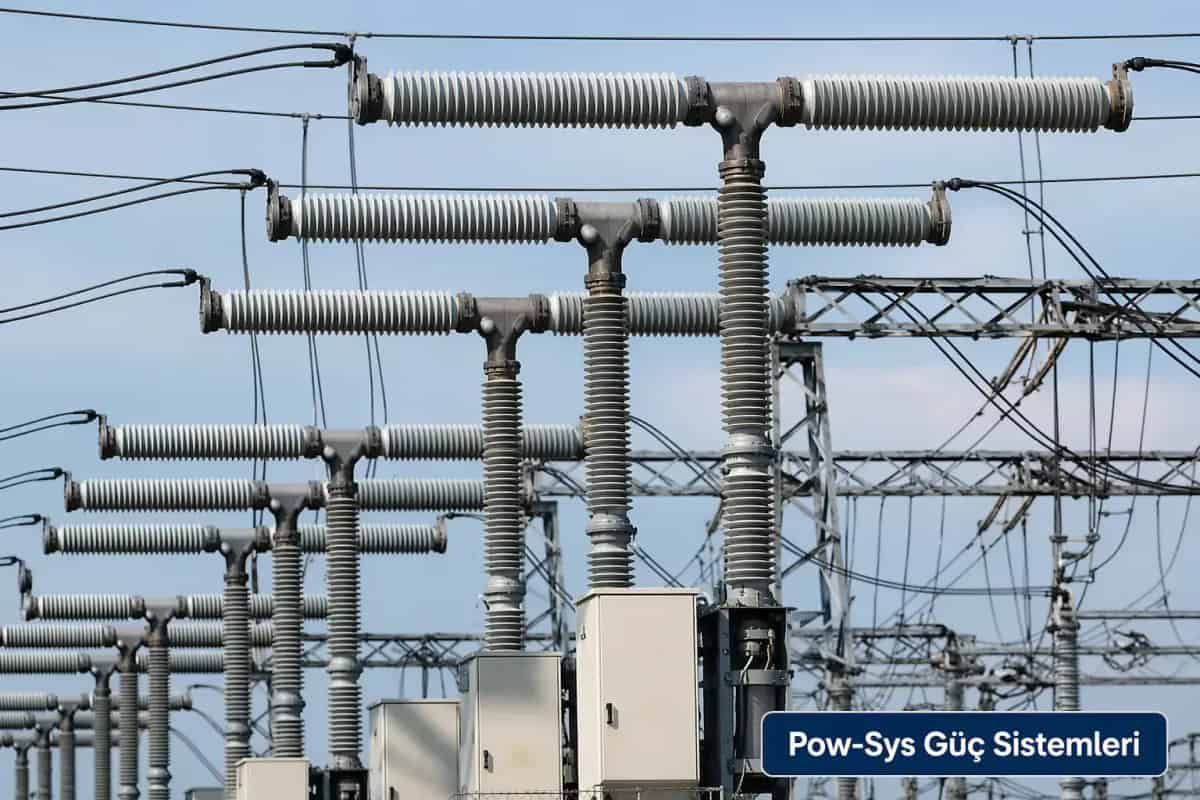

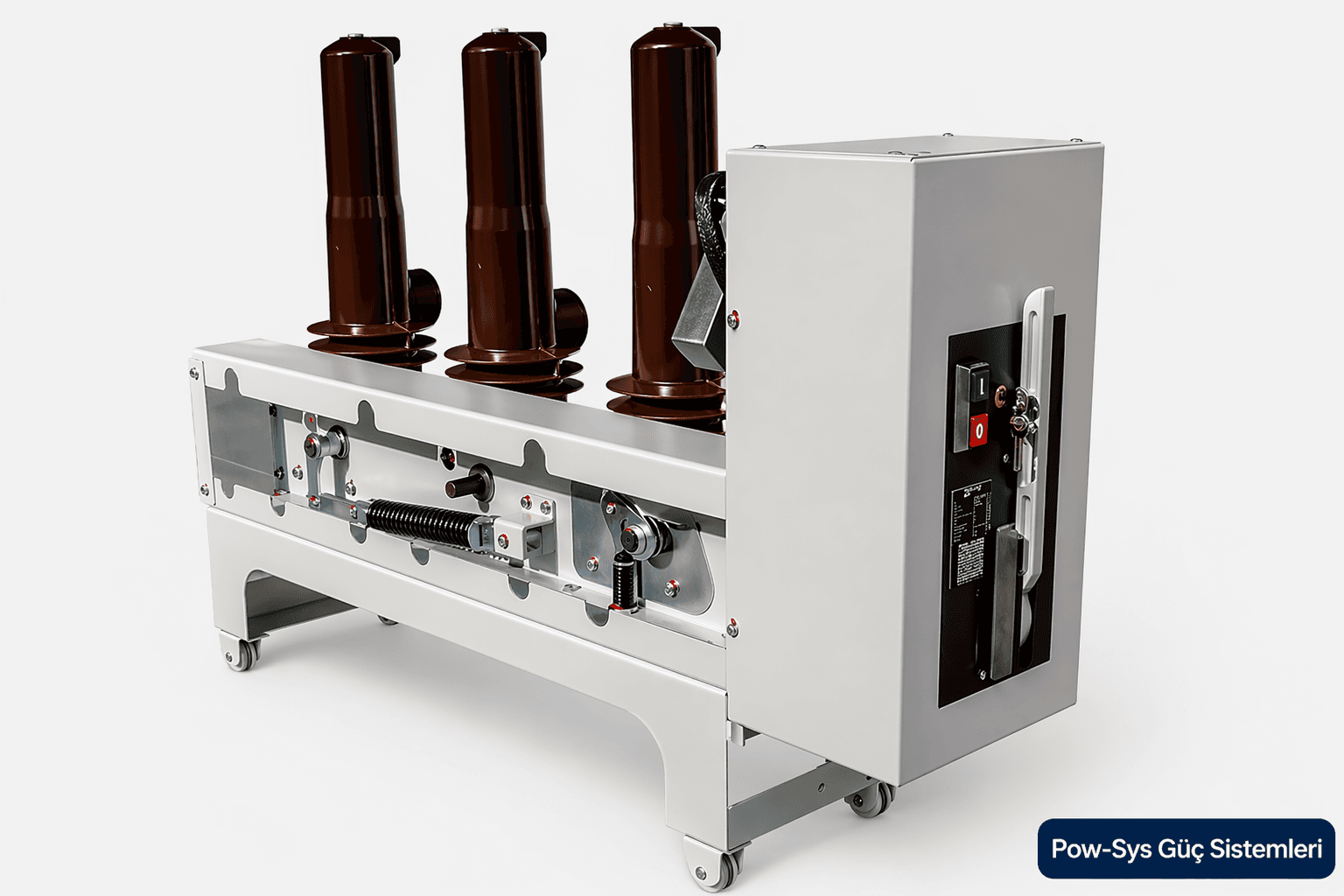

Vakumlu kesicide mekanizma, akım yolu ve kesme hücresinin durumu ayrı değerlendirilir. İzolasyon direnci ölçümü, vakum kesme hücresinin bütünlüğünü tek başına kanıtlamaz. Kesme hücresine uygulanacak yöntem, sınırlar ve bağlantılar tam modelin dokümanından seçilir. Herhangi bir yüksek gerilim denemesinin bütün vakumlu kesiciler için uygun olduğu varsayılmaz; vakum bir yağ veya gaz seviye göstergesi gibi okunmaz.
SF6 kullanan tasarımlarda yoğunluk/basınç bilgisi, sızdırmazlık, alarm ve kilit işlevleri ilgili modelin kapsamına göre ele alınır. Sıcaklık ve ölçüm koşulu dikkate alınır. Gaz göstergesi tek başına bütün kesme veya yalıtım performansını doğrulamaz. Yağlı veya farklı mekanizmalı cihazlar kendi bakım dokümanını gerektirir.
Bir bulgudan karara: örnek rapor akışı
Temsilî örnek: bir kutbun direnç kaydı diğer kutuplardan farklıdır, fakat önceki bakımda farklı bağlantı noktaları kullanılmıştır. İlk karar ölçümü uygun saymak veya doğrudan kesiciyi değiştirmek değildir. Kayıtların karşılaştırılabilirliği, ölçüm yolu ve uygulanabilir kriter incelenir; gerekirse kapsamı belirli ek değerlendirme planlanır. Bu örnek gerçek bir müşteri ölçümü değildir.
| Kayıt alanı | Rapor içeriği |
|---|---|
| Ekipman ve kapsam | Model, seri/tesis kimliği, incelenen bölüm ve test dışında kalan yollar. |
| Yöntem ve koşul | Kullanılan cihaz, yöntem, bağlantı referansı ve sonuç yorumunu etkileyen koşullar. |
| Kriter ve sonuç | Başvurulan doküman/sürüm, ölçüm, değerlendirme ve belirsizlik veya eksik girdi. |
| Aksiyon ve kapanış | İlave inceleme/onarım önerisi, yetkili karar, yapılan işlem ve son doğrulama kaydı. |
Bakım sonrası doğrulama ve hizmet planı
Bakım, revizyon veya sekonder bağlantı değişikliği sonrası; ilgili işlevler onaylı test planıyla yeniden değerlendirilir. Sökülen test bağlantılarının, değişen ayarların, fişlerin ve geçici devrelerin durumu kayıtla izlenir. İşin sonucu, açık bulgular ve yeniden işletmeye alma yetkisi birbirinden ayrılır.
Bakım aralığı; üretici dokümanı, çevre, manevra geçmişi, arızalar ve önceki sonuçlarla belirlenir. Mevzuat periyodik kontrolü ile bakım programı ve YG işletme sorumluluğunun ziyaret/rapor kapsamı aynı iş değildir. Bursa YG/OG bakım ve test hizmeti için ekipman listesi, mevcut belgeler ve duruş sınırlarıyla kapsam oluşturulabilir.
Kaynaklar: Megger kesici testleri açıklaması, TEDAŞ 95-008.B kesici şartnamesi ve Elektrik Kuvvetli Akım Tesisleri Yönetmeliği. Ürün/tedarik şartları ile saha bakım planı ayrı değerlendirilir; genel açıklama tam modelin işletme ve bakım dokümanının yerine geçmez. ETKB bakım usul ve esasları (Mart 2022, Rev.00, 0–36 kV) bakım faaliyetlerini ekipman dokümanlarıyla birlikte ele alır; burada kullanılan tarihli nüsha güncel mevzuatın tamamı olarak sunulmaz. Vakum değerlendirmesi için Siemens GMSG/GMSG-GCB kılavuzunun 53–54. sayfaları bir model örneğidir; başka kesiciler için test yöntemi veya değer aktarılmaz.
İlgili Blog Yazıları
İlgili Hizmetler
Sıkça Sorulan Sorular
Kesicilerde bakım neden gereklidir?
Bakım, seçilmiş kontrollerle kesicinin mekanizması, akım yolu, yalıtımı ve kumanda işlevleri hakkında kanıt sağlar. Açılıp kapanan bir cihazın bütün koruma zincirini veya gelecekteki kısa devre performansını doğruladığı varsayılmaz. Kapsam; tam model, üretici dokümanı, çevre ve işletme geçmişiyle belirlenir. Bulgular, kriter ve açık sınırlamalarla raporlanır.
Kesicilerde hangi testler yapılır?
Ekipmana göre görsel/mekanik kontroller, zamanlama, ana akım yolu direnci, seçilmiş yalıtım yöntemleri, kumanda/bobin ve yardımcı işlevler değerlendirilebilir. Her kesiciye aynı paket uygulanmaz. Kullanılan yöntem, bağlantı noktaları, kabul kriterleri ve test dışında kalan bölümler raporda belirtilir; saha testi fabrika tip testinin yerine geçmez.
Zamanlama testi neden önemlidir?
Uygun model ve yöntemle açma/kapama süreleri, kutuplar arası eşzamanlılık ve kontak sıçraması değerlendirilebilir. Başlangıç ve bitiş olayı açıkça kaydedilir. Mekanik kontak ayrılma zamanı toplam arıza akımını kesme süresiyle aynı değildir. Sonuçlar ilgili modelin kriterleriyle yorumlanır; bütün kesicilere uygulanabilen tek bir süre sınırı veya tek başına kesin arıza nedeni vermez.
Kontak direnci ölçümü neyi gösterir?
Seçilen ana iletim yolunun düşük direnç bakımından değerlendirilmesine yardımcı olur. Ölçüm yolu, akım, bağlantı düzeni ve koşullar kaydedilmeden farklı sonuçlar karşılaştırılmaz. Kutup farkı veya önceki kayıttan sapma, araştırma gerektiren bir bulgudur; kusurun yerini veya nedenini tek başına belirlemez.
Kesicide minimum çalışma gerilimi testi neden yapılır?
Belirtilen düşük çalışma gerilimindeki performans, hareket eşiğinden ayrı değerlendirilir. Başarılı sonuç bütün akü/DC sisteminin kapasite ve sürekliliğini tek başına kanıtlamaz.
Kesici bakımında hangi mekanik parçalar kontrol edilir?
Modele göre yay kurma, mandal, hareket bağlantıları, raylar, sönümleme ve kilitlemeler incelenir. Anormal hareket veya ısınma izi kapsamıyla kaydedilir. Sayaç ve bakım geçmişi üretici aralıklarıyla birlikte değerlendirilir. Yağlama ve tork işlemleri genel bir değerle değil, ilgili parça ve üretici talimatıyla seçilir.
Yardımcı kontaklar neden test edilmelidir?
Kumanda ve geri bildirim zincirinde hangi durumun iletildiğinin değerlendirilmesini sağlarlar. Ana kontak, yardımcı kontak ve uzaktan ekran bilgisi aynı kanıt değildir. İzin verilen/engellenen işlevler ilgili hücrenin onaylı planıyla sınanır; başarılı bir sinyal testi gerilimsizlik kanıtı veya bütün koruma zincirinin doğrulaması sayılmaz.
Vakumlu kesicilerde bakım farklı mıdır?
Evet. Vakum kesme hücresi, mekanizma ve hücre arayüzleri ayrı ele alınır. İzolasyon direnci ölçümü vakum bütünlüğü testinin yerine geçmez. Kullanılacak kesme hücresi değerlendirmesi tam modelin dokümanından seçilir; genel bir yüksek gerilim denemesi her vakumlu kesiciye uygulanmaz. SF6 veya yağ kullanan tasarımlar kendi yöntemlerini gerektirir. Hiçbir teknoloji etiketi bakım gereksinimini ortadan kaldırmaz.
Kesici bakımında yağlama her zaman yapılmalı mı?
Hayır. Hangi yüzeyin hangi malzemeyle, ne zaman işlem göreceği üretici dokümanına bağlıdır. Genel bir gres bütün kontak ve mekanizmalara uygun değildir. Gereksiz veya fazla yağlama kir birikimine yol açabilir; yapılan temizlik/yağlama, malzeme ve parçalar bakım kaydına yazılır.
Kesici bakımı sonrası ne doğrulanmalıdır?
Değiştirilen veya müdahale edilen işlevler, sekonder bağlantılar, ilgili geri bildirimler ve planlanan koruma/kumanda yolları yeniden değerlendirilir. Test bağlantıları ve geçici düzeneklerin durumu, açık bulgular ve kapsam dışı işler kaydedilir. Teknik rapor, ayrı yetki ve tesis prosedürü gerektiren yeniden işletmeye alma kararını kendiliğinden oluşturmaz.
