Özet Başlıklar
- Bakım planı kurulu 87B/50BF mimarisini, CT/bara bölgelerini, açtırma matrisini ve izin verilen gerçek test uçlarını tanımlar.
- Sekonder enjeksiyon, saha CT/durum yolu doğrulaması ve gerçek kesici açtırması farklı kanıt kapsamlarıdır.
- İç/dış arıza kararlılığı, uygulanıyorsa check zone/dinamik seçim ve geçersiz konum durumları ayrı senaryolardır.
- BF başlatma, akım/konum denetimi, reset, retrip ve yedek trip; tanımlı başlangıç/bitiş referanslarıyla kaydedilir.
- Test blokları, ayarlar, çıkışlar, haberleşme ve geçici bağlantıların normal duruma dönüşü kayıtla kapatılır; tek sonuç bütün sahayı onaylamaz.
İçerik

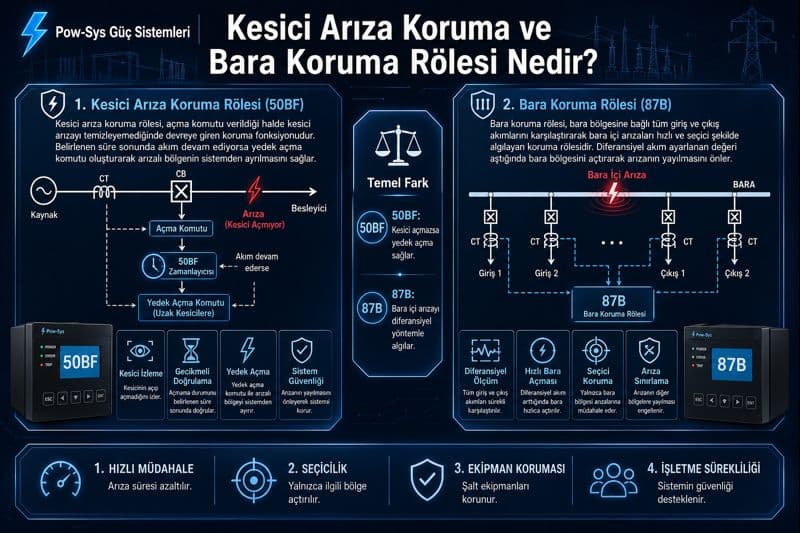

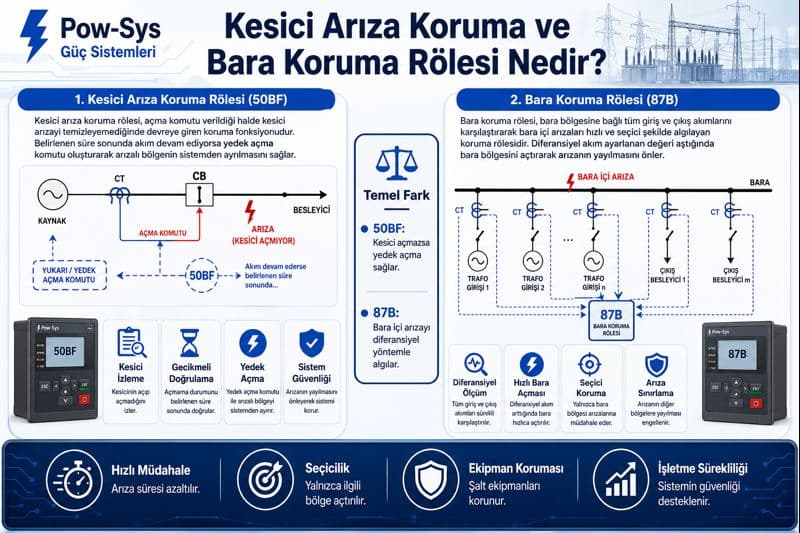

Kesici arıza koruma ve bara koruma rölelerinde test ve bakım, yalnız cihazın enerjili görünmesini veya trip LED'inin yanmasını kontrol etmek değildir. Amaç; kurulu mimaride seçilmiş giriş, bölge, denetim ve çıkış yollarının onaylı tasarımla uyumunu incelemek, sapmayı kaydetmek ve gereken düzeltme/tekrar doğrulamayı tanımlamaktır. Test edilmeyen bölgeler, bloke edilmiş çıkışlar ve erişilemeyen fiziksel uçlar açık kalır; çalışma bütün şalt sahasının koşulsuz hazır olduğunu kanıtlamaz.
Testten önce kapsam ve güvenli durum nasıl tanımlanır?
Plan; tek hat ve CT-kesici yerleşimini, bara/kuplaj düzenini, fider-bölge atamalarını, röle/firmware ve ayar revizyonlarını, DC ve haberleşme bağımlılıklarını belirler. Hangi fonksiyonun nerede başladığı ve testin hangi uçta biteceği yazılır. Röle kontağında biten testle gerçek kesicinin akımı kesmesine kadar uzanan test aynı kabul edilmez.
Yetkili personel onaylı çalışma/izolasyon planıyla gerçek açtırma riskini, CT sekonderlerini, test bloklarını ve gerekli telafi korumasını yönetir. Primer akım varken CT sekonderi açık bırakılmaz; bu yazı evrensel kısa devreleme veya bağlantı sırası vermez. Test boyunca hangi korumanın ve hangi çıkışların bloke edildiği, bunun işletme etkisi ve normale dönüş sorumluluğu belirlenir. Otomatik self-test dış CT, DC, durum bilgisi veya fiziksel kesici yolunun tamamını doğrulamaz.
Bulunan durum ve onaylı ayar karşılaştırması neyi kapsar?
Ön panel, alarm/self-supervision kayıtları, terminal durumu, yardımcı besleme, binary modüller ve iletişim/zaman senkron bilgileri incelenir. Bulunan ayar dosyası ve etkin mantık revizyonu saklanır; CT oran/polarite atamaları, bölgeler, varsa check zone, durum girişleri, BF başlatmaları, reset/denetimler, retrip ve yedek hedefler onaylı kayıtla karşılaştırılır. Çalışma sonunda yalnız öneri değil, gerçekten uygulanmış değişiklik ve tekrar test kanıtı ayrı gösterilir.
Yeni fider, CT değişimi, kuplaj düzeni veya ayırıcı durum mantığı değiştiğinde etkilenmiş senaryolar belirlenir. Bir tasarım farkının görülmesi, test sırasında ayarları kendiliğinden değiştirme yetkisi değildir. Önerilen değer, onaylanan revizyon, uygulanmış değer ve son doğrulama birbirine karıştırılmaz. Kaynaklardaki örnek gecikme, pickup veya bakım aralığı bütün sahalara kopyalanmaz.
Bara diferansiyel ve CT yolu için hangi kanıt gerekir?
| Seçilmiş konu | Temsil edilen giriş / durum | Kaydedilecek davranış | Kanıtlanmamış kalan |
|---|---|---|---|
| İç arıza | Tanımlı bölgede diferansiyel senaryo | İlgili eleman, bölge ve gerçek izlenen çıkış | Denemeye dahil olmayan bütün arıza konumları |
| Dış arıza / geçiş akımı | Uygulanabilir karakteristik ve doyma etkisini temsil eden koşullar | Beklenen kararlılık ve denetim | Basit dengeli enjeksiyonla tüm gerçek CT geçici davranışları |
| CT/fider ataması | Oran, polarite, faz ve bölge referansı | Hangi fiziksel ve mantıksal bölümün doğrulandığı | Röle ucundan testle bütün primer CT devresi |
| CT devresi denetimi | Onaylı yöntemle temsil edilen ölçüm kusuru | Alarm / seçilmiş blok ve kapsamı | Blok oluşmasıyla bütün diğer korumaların yeterliliği |
Sekonder enjeksiyon, röleye verilen seçilmiş sinyal ile karar/çıkış arasındaki yolu sınayabilir. Test bağlantısının dışındaki CT polaritesi, primer oran, saha kablosu veya topraklama bölümünü kendiliğinden kanıtlamaz. Akım trafolarında test ve bakım kapsamında elde edilen ayrı saha kanıtı ilgili CT/fider referansıyla bağlanır. Düşük ve yüksek empedanslı mimarilerde CT/devre gereksinimleri farklı olduğundan tek bir karakteristik veya test paketi evrensel değildir.
Dış arıza kararlılığı değerlendirilirken yalnız ideal dengeli sinüzoidal akım yeterli olmayabilir. Doyma ve geçici davranışın ne ölçüde temsil edildiği, kullanılan cihaz/işlev ve model sınırı kaydedilir. Bir senaryoda açma olmaması bütün dış arızalara dayanıklılık kanıtı değildir. CT devresi arızasını temsil etmek için enerjili sekonderi açan bir işlem tarif edilmez.
Zone, check zone ve saha konumları nasıl sınanır?
Kurulu sistem dinamik bölge seçiyorsa izin verilen bara/kuplaj düzenleri, durum geçişleri, uyuşmayan veya geçersiz bilgiler ve bunlara verilen alarm/blok/karar ayrı değerlendirilir. Röleye binary simülasyon verilmesiyle saha yardımcı kontağından röleye kadar gerçek yolun doğrulanması farklıdır. Yardımcı konum bilgisi, bütün primer kutupların gerçekten hareket ettiğini veya akımın kesildiğini tek başına göstermez.
Check zone yalnız kurulu mimaride varsa ve o koşula uygulanıyorsa planlanır. Seçici bölge ile denetleyici bölge arasındaki izin ilişkisi, transfer veya birleşik bara hali ve ortak ölçüm bağımlılıkları kaydedilir. Check zone'un çalışması bütün CT/konum kusurlarını dışlamaz. CT-kesici arası end zone ve kuplaj örtüşmesi, gerçek yerleşim ve trip matrisiyle birlikte ele alınır.
BF başlatma, reset ve zaman uçları nasıl ayrılır?
BF test planı yalnız 'kesici açmadı, süre doldu' senaryosundan oluşmaz. Başlatma geldi/gelmedi, denetim akımı veya konumu var/yok, normal temizleme sırasında reset, şartın sürmesi ve kurulu mantığa uygun geçişler ayrı seçilir. Akım dedektörünün bırakması ile başlatmanın düşmesi aynı olay değildir; sönümlenen CT akımı ve düşük akımlı durumlar ilgili model/tasarım sınırında değerlendirilir.
| İncelenen olay | Başlangıç / bitiş tanımı | Yorum sınırı |
|---|---|---|
| Başlatma ve koşullandırma | Gerçek uygulanan BFI ile denetim sinyallerinin geçişi | Her modelin zamanlayıcısı aynı anda başlamaz |
| Normal temizleme / reset | Akım/konum/başlatma değişiminden ilgili elemanın sıfırlanmasına | Tek yardımcı kontak, akım sönmesi kanıtı değildir |
| Retrip | Tanımlı başlangıçtan seçilmiş kontak veya mesaj çıkışına | Çıkış süresi, gerçek bobin veya kesme süresi değildir |
| Yedek trip / intertrip | Tanımlı başlangıçtan izlenen hedef çıkış veya alıcı uca | Haberleşme ve uzak fiziksel uç dahil değilse açık kalır |
| İzinli fiziksel kesici testi | Onaylı planın açıkça tanımladığı hareket/akım kesilme ucu | Yalnız ölçülen kesiciler ve koşullar için kanıttır |
BF ayarı, retrip çıkış zamanı, yedek çıkış zamanı ve toplam arıza temizleme süresi aynı sayı değildir. Normal kesici performansı, algılayıcı reseti ve yedek yollarla koordinasyon gerekir. Çok kısa veya uzun zamanın etkisi gerçek çalışma kapsamında değerlendirilir; bu yazı genel bir milisaniye veya çevrim ayarı önermez.
Retrip, binary, GOOSE ve gerçek trip yolu neden ayrı kaydedilir?
Retripin aynı veya farklı bobine gitmesi, yedek kesici listesi, uzak açtırma ve varsa tekrar kapama blokajı onaylı projeden alınır. İç mantık biti, röle kontağı, ara röle, kablo, DC besleme, bobin, kesici hareketi ve akımın kesilmesi farklı uçlardır. Trip LED'i veya olay kaydı, sonraki fiziksel uçların işletildiğini kanıtlamaz. İzin verilmeyen gerçek açtırmalar yerine simüle edilen yollar açıkça belirtilir. Yüksüz bir kesicinin fiziksel olarak açtırılması, gerçek arıza akımını kesebildiğini tek başına kanıtlamaz.
| Gerçek izlenen uç | Söylenebilecek sonuç | Açık kalan kapsam |
|---|---|---|
| İç eleman / mantık | Seçilen sinyal altında ilgili karar gözlendi | Fiziksel kontak, DC ve kesici |
| Röle kontağı / yerel mesaj çıkışı | Belirlenen çıkış ve süre ölçüldü | Devamındaki ara yol, alıcı ve kesici |
| Saha alıcı / bobin yolu | İzin verilen gerçek yolun belirlenen ucu doğrulandı | Dahil edilmeyen kesme veya uzak uçlar |
| Gerçek kesici davranışı | Belirlenen kesicinin ölçülen hareketi/akım kesilmesi kaydedildi | Diğer kesiciler, bütün topolojiler ve bütün arızalar |
GOOSE veya dijital ölçüm bulunan düzende gerçek yayıncı-alıcı, veri/kalite ve test/blok durumu, mantık eşlemesi ve kaydın zaman referansı tanımlanır. Bir mesajın ağda görülmesi ilgili alıcının doğru karar veya fiziksel açtırma yaptığını göstermez. Zaman senkronu ve olay sırası belirsizliği incelenir. Bu testler tek başına bütün IEC 61850 uygunluğu, siber güvenlik veya bütün haberleşme yedekliliği onayı değildir.
Rapor, düzeltme ve normale dönüş nasıl kapatılır?
| Kayıt | Somut içerik | Sınır |
|---|---|---|
| Bulunan durum | Ayar/firmware revizyonu, topoloji, alarm, etkin bloklar ve ilk ölçüm | Sonraki değişiklik ilk bulguyu silmez |
| Senaryo ve uç | Girişler, beklenen/ölçülen davranış, test edilen bölge, gerçek çıkış, zaman referansı | Simüle veya bloke yol gerçek fiziksel doğrulama değildir |
| Düzeltme kanıtı | Öneri, onay, gerçekten uygulanan revizyon ve ilgili tekrar test | Önerilmiş işlem tamamlanmış iş değildir |
| Normale dönüş | Geçici bağlantı, blok/test modu, çıkış, ayar ve haberleşmenin geri dönüş kaydı | Açık işler ve işletme kararının sorumluluğu ayrıca gösterilir |
Olay ve osilografi kayıtları; beklenmeyen BF start, diferansiyel pickup, konum uyuşmazlığı ve zaman sapması gibi bulgularla bir sonraki test kapsamını yönlendirebilir. Geçmişle kıyas yalnız uyumlu revizyon, koşul ve uçlar arasında yapılır. Bakım aralığı veya yenileme zamanı risk, üretici talimatı, işletme geçmişi ve uygulanabilir programa göre belirlenir; bir araştırma raporundaki anket aralığı evrensel kural veya ekipman ömrü değildir.
Dayanakların kapsamı
4 Aralık 2019 tarihli ENTSO-E bara koruma raporu, mimari ve test uçlarının farklılığını ele alır. 2025 tarihli SEL/işletme vaka çalışması, BF başlatma, reset, retrip ve yerel/uzak yedekleme seçeneklerini karşılaştırır. Bunlar tarihli mühendislik kaynaklarıdır; örnek süre, bakım aralığı veya işletme tercihi Türkiye için güncel zorunlu kural ya da sahada uygulanacak evrensel işlem dizisi olarak aktarılmaz.
İlgili Blog Yazıları
İlgili Hizmetler
Sıkça Sorulan Sorular
Kesici arıza koruma ve bara koruma rölelerinde bakım neden gereklidir?
Ayar, CT/bölge ataması, durum yolu, DC, çıkış veya haberleşmedeki bir sapma seçiciliği ve arıza temizlemeyi etkileyebilir. Bakım seçilmiş yolların onaylı tasarımla uyumunu inceler. Test edilmeyen uçlar ve açık bulgular korunur; bütün şalt sahası için koşulsuz hazır olma kanıtı değildir.
Bu rölelerde hangi testler yapılır?
Kurulu mimariye göre ayar/alarmlar, iç-dış arıza davranışı, CT ve bölge atamaları, varsa check zone/dinamik seçim, BF başlatma/reset/zaman, retrip/yedek çıkış, binary ve haberleşme yolları seçilir. Hangi girişin gerçek veya simüle olduğu ve hangi uçta bittiği ayrıca kaydedilir.
Bara diferansiyel testi neyi doğrular?
Seçilmiş giriş koşullarında ilgili bölge ve çıkışın beklenen davranışını sınar. Basit dengeli enjeksiyon bütün CT doyma/geçici durumlarını veya gerçek primer CT devresini kanıtlamaz. Mimariye uygun iç arıza ve dış arıza kararlılığı senaryolarının kapsamı belirtilir.
Check zone testi neden önemlidir?
Kurulu mimaride varsa, seçici bölgeyle denetleyici bölge ilişkisinin uygulanan senaryoda beklenen davranışını kontrol eder. Her sistemde zorunlu tek çözüm değildir; bütün ortak CT veya konum hatalarını dışlamaz. Transfer/birleşik bara koşulları ayrıca değerlendirilir.
Dinamik zone seçimi neden ayrıca test edilir?
Fiderin bölgeye dahil edilmesi saha durumlarına göre değişiyorsa geçiş, kuplaj ve geçersiz/uyuşmayan konum bilgileri kararı etkiler. Binary simülasyon ile gerçek yardımcı kontak yolunun doğrulanması ayrılır. Yalnız durum göstergesi bütün primer kutupların hareketini kanıtlamaz.
Breaker failure testi neyi doğrular?
Kurulu mantığın seçilmiş başlatma, akım/konum denetimi, reset, retrip ve yedek çıkış koşullarını sınar. Başlangıç ve ölçülen bitiş ucu açık tanımlanır. Röle çıkış süresi toplam arıza temizleme süresi veya gerçek kesici akım kesme kanıtı değildir.
Retrip ve yedek trip neden ayrı ayrı test edilmelidir?
Aynı kesiciye yeniden komut ile başka kesici/uzak uca yedek komut farklı hedef ve bağımlılıklara sahiptir. Her birinin mantık, fiziksel çıkış ve izin verilen alıcı ucu ayrı kaydedilir. Birinin çalışması diğerinin veya tüm fiziksel açtırma zincirinin doğrulandığını göstermez.
CT kontrolü bara korumasında neden çok kritiktir?
Yanlış oran, polarite, faz veya bölge ataması ve doyma etkisi görünür diferansiyel akım üretebilir. Röle ucundan enjeksiyon, dışarıdaki CT ve kablo yolunu kendiliğinden kanıtlamaz. Primer akım varken CT sekonderi açık bırakılmaz; çalışma onaylı planla yürütülür.
Trip devresi testi neden vazgeçilmezdir?
Kararın fiziksel hedefe ulaşıp ulaşmadığını ayırmak gerekir. LED, iç bit veya kontak gözlemi; ara röle, DC, bobin, kesici hareketi ve akım kesilmesinin tamamını kanıtlamaz. Gerçek açtırma izinliyse kapsanan uç açık kaydedilir; simüle veya bloke yollar açık kalır.
Bu sistemlerde kayıt tutmak neden önemlidir?
Revizyon, topoloji, senaryo, gerçek uç, zaman referansı ve bulunan durumu saklamak değişimi izlenebilir kılar. Öneri, uygulanmış düzeltme ve tekrar test birbirinden ayrılır. Test blokları, geçici bağlantılar ve normal ayar/çıkış durumuna dönüş kaydıyla birlikte açık işler ve sorumluluklar görünür tutulur.
