Ayırıcı Nedir? Görevleri, Çeşitleri ve Kesiciden Farkı

Ayırıcı nedir ve ne işe yarar?

Ayırıcı, elektrik güç sistemlerinde bir devre bölümünü diğer bölümden güvenli biçimde ayırmak için kullanılan ve açık konumda gerekli izolasyon mesafesini sağlayan anahtarlama ekipmanıdır. Disconnector olarak da adlandırılan bu ekipman, özellikle bakım ve işletme güvenliği açısından vazgeçilmezdir. Kısaca ayırıcı nedir sorusunun cevabı; enerjiyi güvenli şekilde fiziksel olarak ayıran, ayırma konumu ekipmanın yapısına göre doğrudan veya uygun konum göstergesiyle doğrulanabilen şalt cihazıdır.

Ayırıcı ne işe yarar sorusuna verilecek en doğru cevap, yük kesmekten çok güvenli izolasyon sağlamaktır. Bir hatta bakım yapılacaksa, bir trafo hücresi devre dışı alınacaksa veya bir bara bölümü güvenli çalışmaya hazırlanacaksa, ayırıcı devrenin belirli kısmını fiziksel olarak şebekeden ayırır. Bakım personeli, ekipmanın yapısına uygun açık kontak aralığı veya konum göstergesiyle ayırma durumunu doğrular; çalışma öncesi gerilimsizlik ayrıca ölçülür. Bu özellik, özellikle OG ve YG tesislerinde çalışma güvenliğinin temel taşlarından biridir.

Ayırıcının ayırma işlevi ile devrede yük akımını kesme görevi farklıdır. MEB Ayırıcılar eğitim modülü bu temel ayrımı ve ekipman türlerini ele alır. Eğitim dokümanındaki örnek düzen veya eski güç aralıkları, her güncel ürünün kapasitesi ya da her tesis için uygulanacak işlem sırası olarak alınmamalıdır. Bir katalogda “ayırıcı” sözcüğünün geçmesi de ürünün bütün anahtarlama görevlerini tek başına açıklamaz.

Ayırıcı nasıl çalışır; yük altında açılır mı?

Ayırıcı çalışma prensibi oldukça nettir. Kapalı konumda iletken yol süreklidir ve devre iletim için hazırdır. Açma komutu verildiğinde ayırıcının hareketli kontakları sabit kontaklardan ayrılır ve gereken ayırma mesafesi sağlanır. Kontak konumu tasarıma göre doğrudan görülebilir veya uygun bir konum göstergesiyle doğrulanır. Bu nedenle ayırıcılar bakım güvenliği açısından kesicilerden farklı bir işleve sahiptir. Kesici akımı kesebilir, ancak ayırıcı devrede izolasyon mesafesi sağlar; çalışma öncesi gerilimsizlik ayrıca doğrulanır.

Sıradan ayırıcı, normal yük veya kısa devre akımını kesmek için kullanılmaz. Seçim ve işletmede cihazın belgelenmiş anahtarlama görevleri ile tesisin koşulları esas alınır. Yük akımını kesebilme ihtiyacı varsa uygun yük anahtarlama cihazı veya kesici değerlendirilir. Ayırıcının anma akımı, kapalı durumdaki taşıma görevidir; bu değer ayırıcının aynı akımı yük altında açabileceğini göstermez. Motorlu kumanda da kendiliğinden yük kesme yeteneği kazandırmaz.

Ayırıcı, yük ayırıcısı, kesici ve toprak ayırıcısı

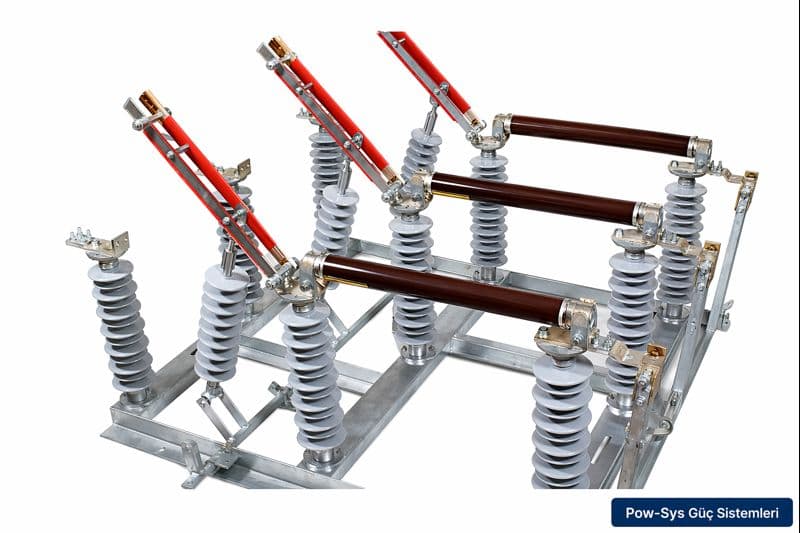

Yük altında açma-kapama ihtiyacı varsa burada klasik ayırıcı değil, yük ayırıcısı ya da uygun durumlarda kesici düşünülmelidir. Yük ayırıcısı, normal işletme akımlarını açıp kapatabilen ancak genellikle kısa devre akımlarını kesici gibi açmak için tasarlanmamış bir ekipmandır. Bu nedenle ayırıcı, yük ayırıcısı ve kesici arasında işlevsel farklar vardır. Uygulamada bu üç ekipmanın karıştırılması hem ekipman hasarına hem de ciddi güvenlik risklerine neden olabilir.

Kesicinin yük ve arıza kesme görevi, ayırıcının ayırma işlevinden ayrıdır. Sigortalı birleşimin uygunluğu; sigortanın akım-zaman karakteristiği, birleşimin beyan edilen görevi, trafo/şebeke bilgisi ve bağlantı koşullarıyla değerlendirilir. Her uygulamaya aynı trafo gücü eşiği yazılarak cihaz seçilemez. Toprak ayırıcısının görevi de yük kesme veya koruma rölesi görevi değildir.

Açık konum ile gerilimsizlik aynı şey değildir

Ayırma konumu, cihazın tasarımına göre doğrudan görülen kontak düzeninden veya uygun konum göstergesinden doğrulanır. Her ayırıcıda ana kontakların dışarıdan görülmesi şartı gibi bir genelleme yapılmaz. Konum bilgisi, gerilim varlığı bilgisi ve çalışma öncesi gerilimsizlik doğrulaması üç ayrı değerlendirmedir. Bir gösterge lambasının sönmesi; gösterge arızası, besleme veya gösterme eşiği gibi olasılıkları ortadan kaldırmadığı için bütün devrenin gerilimsiz olduğunu kanıtlamaz.

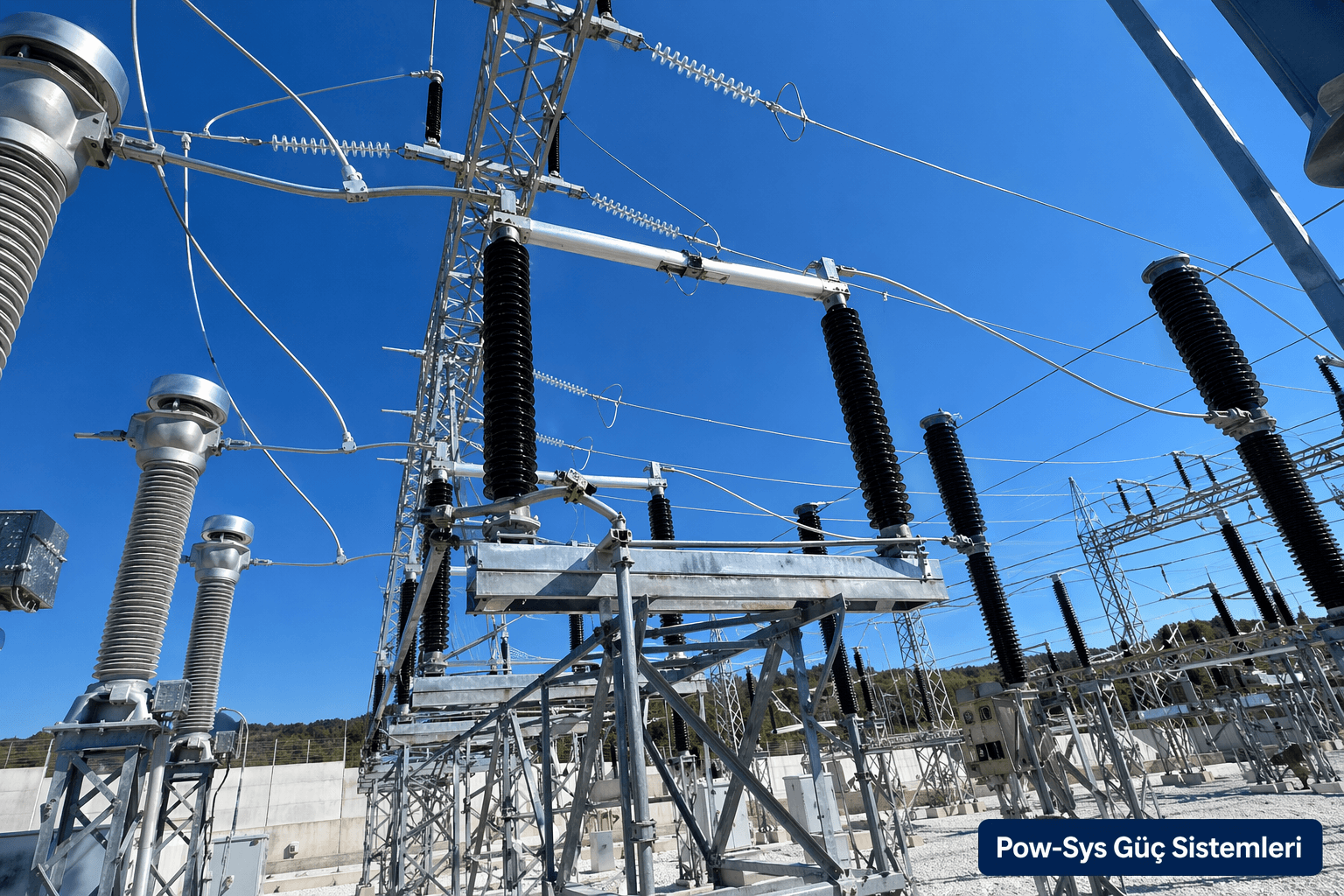

Bu ayrım Elektrik Kuvvetli Akım Tesisleri Yönetmeliğinin 16. maddesindeki ayırıcı düzeniyle birlikte ele alınmalıdır. Hücre veya açık şalt sahasında çalışma; uygun ayırma, gerilimsizlik doğrulaması, geri besleme ihtimalleri ve gerekli çalışma topraklaması gibi tesise özgü güvenlik düzeniyle planlanır. Fotoğraftaki konum veya kumanda göstergesi, tamamlanmış bir çalışma izni yerine geçmez.

Bakım ve saha uygulamalarında ayırıcının kontak yapısı, bıçak mekanizması, menteşe noktaları, bağlantı yüzeyleri, hareket iletim sistemi, motorlu ise tahrik mekanizması ve konum göstergeleri birlikte değerlendirilmelidir. Görsel olarak açık görünmesi tek başına yeterli değildir; kontakların gerçekten doğru konuma ulaşıp ulaşmadığı, kilitlerin sağlıklı çalıştığı ve yardımcı kontak geri bildirimlerinin doğru olduğu da doğrulanmalıdır. Özellikle eski tesislerde oksidasyon, mekanik boşluk ve temas yüzeyi problemleri ayırıcı performansını düşürebilir.

Toprak ayırıcısı ve hücre kilitlemeleri

Toprak ayırıcısı, klasik ayırıcı ile birlikte anılan fakat görev olarak farklı olan bir ekipmandır. Klasik ayırıcı devreyi ayırır, toprak ayırıcısı ise enerjisiz hale getirildiği doğrulanan hattı toprağa bağlayarak artık gerilimlerin ya da endüklenen gerilimlerin güvenli biçimde boşaltılmasına yardımcı olur. Özellikle OG ve YG şalt sahalarında, yalnızca ayırmak yetmez; güvenli çalışma için uygun durumlarda topraklama da gerekir. Bu yüzden ayırıcı ve toprak ayırıcısı birlikte düşünülür ama aynı ekipman gibi değerlendirilmez.

OG hücrelerinde ayırıcı çoğu zaman kesici, toprak ayırıcısı ve hücre kilitlemeleriyle birlikte çalışan bir sistem elemanıdır. Özellikle metal-clad veya metal-enclosed hücrelerde ayırıcı, bakım sıralamasının önemli parçasıdır. Uygulanacak manevra ve çalışma güvenliği adımları, ekipman mimarisine ve tesise özgü onaylı yönergeye göre belirlenir; gerilimsizlik ve olası geri beslemeler ayrıca doğrulanır. Bu sıralama, personel güvenliği açısından kritik öneme sahiptir ve hücrelerdeki mekanik-elektriksel interlock sistemleri de genellikle bu mantığa göre tasarlanır. Bu açıklama bir manevra talimatı değildir; uygulama tesise özgü yönergeyle yetkili personele aittir.

Toprak ayırıcısının ayırma ve koruma zincirindeki yeri, tek hat şeması ve hücrenin mekanik/elektriksel kilitleme düzeniyle birlikte incelenir. Yardımcı kontak geri bildirimi ile mekanik konum arasında uyuşmazlık varsa, yalnız ekrandaki bilgiye dayanarak uygunluk verilmez. Bir kilitlemenin bulunması, her olası yanlış işlemin veya geri beslemenin otomatik olarak önlendiği anlamına gelmez. Toprak ayırıcısının güvenlik işlevi, başka bir ekipmanın adıyla veya fotoğrafıyla doğrulanamaz.

İç ortam, dış ortam ve motorlu ayırıcı çeşitleri

Ayırıcı çeşitleri kullanım yerine göre farklılık gösterir. İç ortam ayırıcıları, OG hücrelerde kullanılan kompakt yapılar olabilirken; dış ortam ayırıcıları direk tipi, kolon tipi ya da merkezden kırmalı gibi mekanik düzenlere sahip olabilir. Tek kutuplu, üç kutuplu, yatay ya da düşey açılımlı tasarımlar sahadaki uygulamaya göre seçilir. Bunun yanında bazı tesislerde motorlu kumanda mekanizması ile uzaktan işletilebilen ayırıcı çözümleri de kullanılır. Ancak manuel ya da motorlu olması, ayırıcının temel görevini değiştirmez: uygun izolasyon mesafesini sağlamak.

İç ortamda hücre mimarisi, montaj aralığı ve erişim; dış ortamda kirlilik, nem, buz, rüzgâr ve diğer çevre koşulları öne çıkar. Bıçaklı, merkezden kırmalı veya pantoğraf gibi tasarım adları tek başına gerilim ve akım değeri değildir. Emek ayırıcı ürün ailesi manuel ve motorlu seçenekler ile aileye ait ayrı anma değerleri gösterir. Bir üreticinin aile üst sınırı, bütün ayırıcı tiplerinin aynı değere sahip olduğunu göstermez.

Ayırıcı seçiminde hangi anma değerleri kontrol edilir?

Ayırıcı seçimi yapılırken yalnızca gerilim seviyesi değil, anma akımı, kısa süre dayanım akımı, dinamik dayanım, kirlenme seviyesi, montaj ortamı, kilitleme yapısı ve bakım erişimi gibi unsurlar birlikte değerlendirilmelidir. Özellikle dış ortam uygulamalarında iklim koşulları, buz yükü, kirlilik sınıfı ve mekanik dayanım önemli hale gelir. İç ortam hücrelerde ise ekipmanın hücre mimarisiyle uyumu, kesici ve toprak ayırıcısıyla olan mekanik ilişki ve işletme sırası ön plana çıkar.

Ayırıcıların anma gereklerinin ayrı değerlendirilmesi TEDAŞ 96-017.B ayırıcı şartnamesinde de görülebilir. Aralık 2024 tarihli bu belge kendi satın alma/deney kapsamına aittir. Tip deneyi ile sahada yapılan bakım veya ölçüm kaydı aynı şey değildir.

Varsayımsal olarak bir ayırıcıda 36kV, 630A ve 16kA/3s dayanım alanlarının bulunduğunu düşünelim. 630A normal akım taşıma değeridir; 16kA/3s ise tanımlı kısa süreli dayanım bilgisidir. Bu iki satır, ayırıcının 630A yükü veya 16kA arızayı açarak kesebildiğini göstermez. Seçimde işlev, gerilim, RMS/tepe/süre bilgisi ve bağlantı koşulları birlikte eşleştirilir. Bu örnek gerçek bir ürün etiketi, saha hesabı veya manevra önerisi değildir.

Bakımda ve saha değerlendirmesinde hangi kayıtlar aranır?

Ayırıcılar koruma ekipmanı değildir; koruma fonksiyonu esas olarak röle ve kesici zinciriyle yürütülür. Ancak bu durum ayırıcının önemsiz olduğu anlamına gelmez. Tam tersine, bir ayırıcı doğru işletilmiyorsa veya kilitlemeleri düzgün çalışmıyorsa sahadaki en büyük risklerden biri ortaya çıkar. Yanlış sırayla çalıştırılan, yük altında açılmaya zorlanan ya da toprak ayırıcısıyla uyumsuz çalışan bir yapı hem personele hem ekipmana zarar verebilir. Bu nedenle ayırıcı işletme mantığı sahada açık prosedürlerle desteklenmelidir.

Ayırıcı ile kesici farkı sahada en çok karıştırılan konulardan biridir. Kesici, koruma rölesi komutuyla arızalı devreyi açar ve yük altında çalışabilir. Ayırıcı ise esas olarak bakım güvenliği için uygun izolasyon mesafesini sağlar ve çoğunlukla yüksüz işletmede kullanılır. Bu nedenle ayırıcıyı kesici gibi, kesiciyi de ayırıcı gibi düşünmek doğru değildir. Bir elektrik tesisinde güvenli işletme için her ekipman kendi rolünde değerlendirilmelidir.

Ayırıcılarda test ve bakım kapsamı, ürünün kimliği ve üretici belgeleriyle başlar. Kontak/mekanizma durumu, hareket iletimi, bağlantılar, konum göstergeleri, kilitleme ve varsa motorlu kumandaya ilişkin bulgular; kontrolün tarihi, yöntemi ve sonucu ile kaydedilir. Yalnız “bakım yapıldı” ifadesi, bütün bu işlerin gerçekleştirildiğini veya bir ölçümün uygun çıktığını göstermez. Evrensel yağlama noktası, tork, hareket mesafesi veya bakım aralığı verilmez.

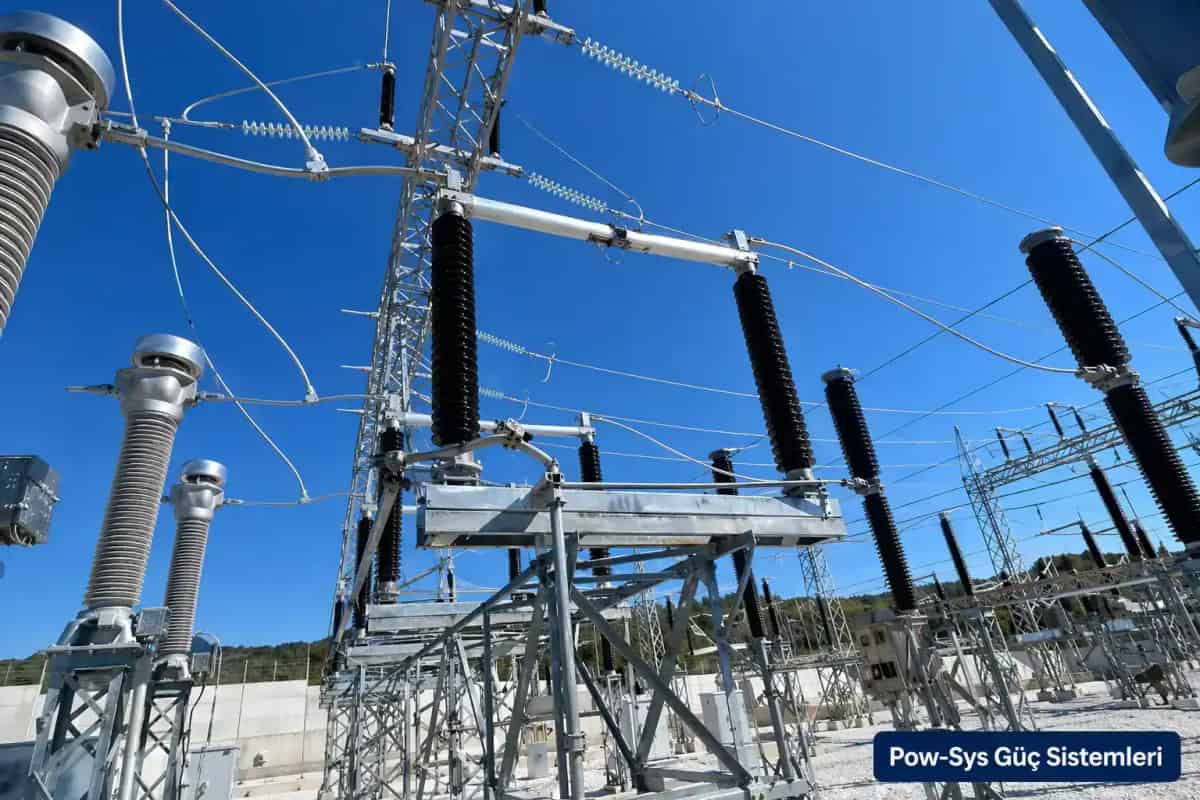

Saha değerlendirmesi için tek hat şeması, cihaz etiketi, hücre/ayırıcı modeli, kumanda ve kilitleme düzeni, ortam koşulları ve mevcut arıza/bakım kayıtları birlikte istenir. AG/OG/YG projelendirme ve danışmanlık kapsamında tasarım uyumu; tesisin işletme sorumluluğu süreci kapsamında ise ilgili işletme düzeni değerlendirilir. Açık şalt sahası fotoğrafı yalnız ekipman bağlamını gösterir; ayırma durumunu veya çalışma güvenliğinin doğrulandığını kanıtlamaz.
