Özet Başlıklar
- Toprak bıçağının hangi devre bölümünü toprağa bağladığını anlama
- Ayırma, topraklama ve yük/arıza kesme görevlerini ayırma
- Kapama kapasitesini kısa süreli ve tepe dayanım değerleriyle karıştırmama
- Konum göstergesinin, gerilim göstergesinin ve kilitlemenin kanıt sınırını bilme
İçerik

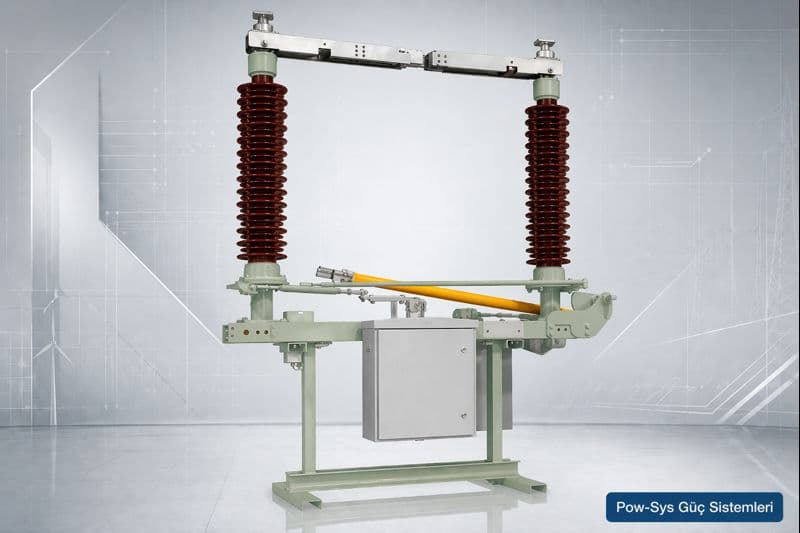

Toprak ayırıcı, OG/YG alternatif akım şalt tesislerinde belirlenmiş bir devre bölümünü tesisin topraklama sistemine bağlayan anahtarlama donanımıdır. Toprak bıçağı, topraklama anahtarı veya earthing switch adları da kullanılır. Görevi, çalışma için ayrılmış bölümde öngörülen topraklama bağlantısını oluşturmaktır; enerji kaynaklarından ayırma, gerilim yokluğunu doğrulama ve çalışma izni bununla aynı işlem değildir.
Toprak bıçağı ne işe yarar?
Ayrılmış kablo veya bara bölümünde kapasitif yük, komşu devrelerin etkisiyle endüklenmiş gerilim ya da başka bir kaynaktan geri besleme riski bulunabilir. Uygun şekilde seçilmiş ve doğru noktaya bağlanmış topraklama düzeni, onaylı güvenli çalışma düzeninin bir parçasıdır. Ancak bir kolun EARTH konumunda görülmesi, bütün tesisin enerjisiz veya dokunulabilir olduğunu tek başına göstermez.
Toprak ayırıcısının hangi tarafı toprakladığı tek hat şeması ve üretici düzeniyle belirlenir. Kablo tarafına ait bir anahtarın kapalı olması, karşı taraftaki baranın veya başka bir bölmenin de topraklandığı anlamına gelmez. Birden fazla besleme, jeneratör, UPS, üretim kaynağı veya paralel devre varsa çalışma sınırı bunlarla birlikte değerlendirilir.

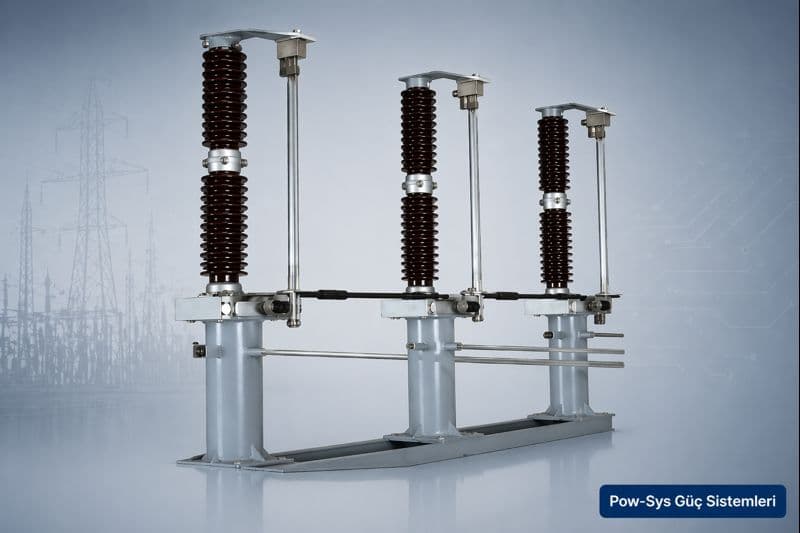

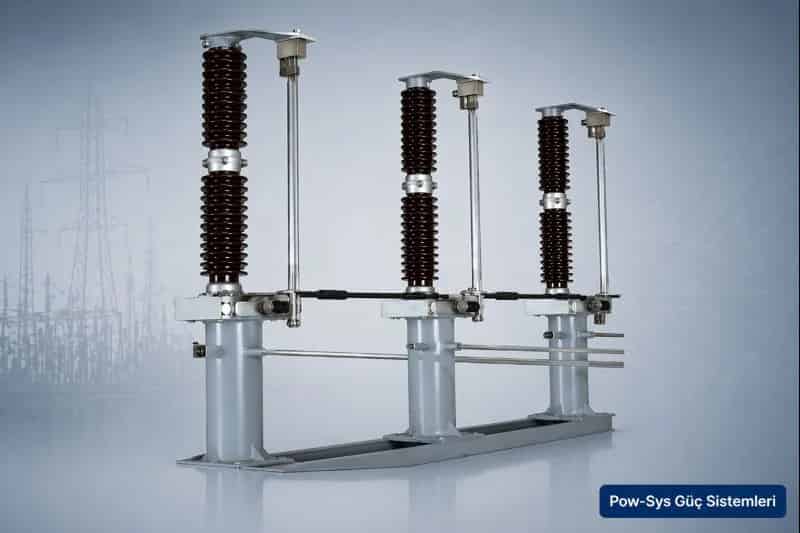

Ayırıcı, kesici ve toprak ayırıcı arasındaki fark
| Donanım | Temel işlev | Tek başına göstermediği durum |
|---|---|---|
| Ayırıcı | Tasarımında tanımlanan ayırma düzenini oluşturur. | Her modelde gözle görülen hava aralığı veya yük/arıza akımı kesme yetkisi bulunduğu söylenemez. |
| Kesici | Beyan edilmiş koşullarda yük ve arıza akımlarını keser. | Açık konumu, bütün enerji kaynaklarından güvenli ayırma ve çalışma izni demek değildir. |
| Toprak ayırıcı | Belirlenmiş devre bölümüne öngörülen toprak bağlantısını kurar. | Gerilim yokluğu testi, arıza akımı kesme görevi veya koşulsuz personel güvenliği garantisi değildir. |
| Seyyar topraklama takımı | Onaylı bağlantı noktalarında geçici topraklama ve kısa devreleme düzeni sağlar. | Sabit anahtarın veya tesisin diğer güvenlik düzenlerinin kendiliğinden alternatifi değildir. |
Bazı hücrelerde ayırma ve topraklama işlevleri tek üç konumlu mekanizmada bulunur; bazı tasarımlarda ayrı cihazlar kullanılır. ON/OFF/EARTH etiketlerinden bütün hücrelere uygulanacak bir manevra sırası çıkarılmaz. Ayırıcı nedir rehberi, ayırma işlevini ve beyan edilmiş özel anahtarlama görevlerinin sınırını ayrıca açıklar.
Kısa devre üzerine kapama ile akım dayanımı aynı değildir
Kısa devre üzerine kapama kapasitesi, belirli şartlardaki kapama görevine ait anma özelliğidir. Kapalı durumdaki anahtardan akımın belirli süre geçirilmesine ilişkin dayanım değeri ve kesicinin arıza akımını kesme görevi ayrı özelliklerdir. Bir katalogdaki tepe dayanım değerini boş bırakılmış kapama kapasitesi hücresine kopyalamak veya bir kA değerini süre bilgisinden ayırmak doğru değildir.
| Bilgi | Ne anlatır? | İnceleme sınırı |
|---|---|---|
| Anma gerilimi ve yalıtım koşulları | Cihazın belirtilen sistem ve ortam için beyan edilen elektriksel kapsamı. | Yalnız şebeke geriliminin bilinmesi seçim için yeterli değildir. |
| Kısa süreli dayanım akımı ve süresi | Kapalı devrenin belirtilen RMS akımı belirtilen süre boyunca taşıma görevi. | Akım ve süre birlikte okunur; arıza kesme veya kapama yeteneği buradan türetilmez. |
| Tepe dayanım akımı | Beyan edilen tepe akım zorlanmasına ilişkin dayanım. | RMS değerle aynı büyüklük değildir; her tesis için tek çarpan varsayılmaz. |
| Kısa devre üzerine kapama akımı | Varsa, belirtilmiş kapama görevine ait beyan. | Enerjili devreye kapama izni veya yaralanmama güvencesi vermez. |
| E sınıfı, mekanik sınıf ve tip testleri | Kapama sınıflandırması ile mekanik dayanımın ayrı kanıtları. | Sınıf adı tek başına kA, süre, iç ark sınıfı veya kalan saha ömrü değildir. |
E0, kısa devre üzerine kapama kabiliyeti olmayan sınıfı ifade eder; yalnızca kapama beyanı eksik bir cihaza kendiliğinden E0 sınıfı atanmaz. E1 ve E2 için üreticilerin sınıflandırma açıklamalarında iki ve beş kapama test görevi ayrımı görülür. Bu, sahada iki veya beş kez hatalı manevra yapılabileceği anlamına gelmez. Arıza akımı yaşanmış cihazın yeniden kullanımı, inceleme ve bakım gereği kendi talimatı ve gerçek durumu üzerinden değerlendirilir.
Gerilim göstergesi ve kilitleme hangi bilgiyi verir?
Mekanik konum göstergesi, yardımcı kontak/SCADA bilgisi ve gerilim göstergesi farklı bilgileri temsil eder. Sönük bir gerilim lambası, serbest kalan kilit veya ekranda görülen açık/kapalı sembolü tek başına gerilim yokluğu doğrulaması değildir. Göstergenin VPIS, VDS veya VDIS olarak adlandırılması da bütün modellerin aynı doğrulama işlevini yaptığı anlamına gelmez.
Bu VDIS için üretici, işletme geriliminin bulunmadığı göstergesinin devrenin tam sıfır volt durumda olduğunu ayırt etmeye yetmediğini açıkça belirtir. Uygun algılama sistemi ve test arayüzü; hücre modeli, gerilim aralığı ve üretici talimatına göre belirlenir. Alçak gerilim multimetresinin CAT işareti, onu doğrudan OG devresine bağlama yetkisi vermez.
Konum uyuşmazlığı veya kilitlenme nasıl ele alınır?
Kolun hareket etmemesi doğru çalışan bir kilitlemenin sonucu olabileceği gibi, eksik mekanik hareket, yardımcı kontak ayarı, bağlantı veya kumanda beslemesiyle ilgili bir soruna da işaret edebilir. Tek belirti üzerinden arızalı parça veya güvenli konum belirlenmez. Kilidi zorlamak, baypas etmek veya enerji durumu belirsizken mekanizmayı ayarlamak bu yazının önerdiği bir çözüm değildir.
Yetkili incelemede cihaz kimliği, fiilî konum ile gösterge/sinyal arasındaki uyuşmazlık, kumanda düzeni ve ilgili kayıtlar birlikte değerlendirilir. Gözle bakma, kontak direnci ölçümü, işlev testi ve gerilim yokluğunu doğrulama farklı işlerdir. Toprak ayırıcı test ve bakım rehberi bu kontrollerin amaçlarını ve rapor sınırlarını ayrıca ele alır.
Sabit toprak ayırıcı ile seyyar topraklama farkı
Sabit anahtar hücre veya şalt düzeninin belirlenmiş parçasıdır; seyyar takım, onaylı geçici çalışma düzeninde kullanılan iletken, bağlantı elemanı ve uygun yalıtkan araçlardan oluşur. İkisinde de bağlantı noktası, kısa devre zorlanması, çalışma bölgesi ve üretici koşulları önemlidir. Seyyar takımın taşınabilir olması, her noktada veya her gerilimde kullanılabileceğini göstermez.
Hangi düzenin gerekli olduğu işin kapsamına ve tesisin onaylı yönergesine bağlıdır. Bu ayrım, bina topraklama elektrodu tasarımı veya yalnız topraklama direnci ölçümüyle aynı konu değildir. Cihazın kapama konumu da topraklama yolunun bütünlüğünün ayrıca doğrulanması gereğini ortadan kaldırmaz.
Kablo ve bara sınırını gösteren varsayımsal bir örnek
Bir hücrenin kablo tarafında topraklama anahtarı bulunduğunu, bara tarafının ise başka fiderleri beslemeyi sürdürdüğünü düşünün. Kablo tarafındaki EARTH göstergesi bütün baranın enerjisiz olduğunu göstermez. Şema ile saha etiketleri uyuşmuyorsa yalnız göstergeye dayanarak çalışmaya geçilmez; sınır ve ilgili enerji kaynakları açıklığa kavuşturulur. Bu örnek müşteri işi veya manevra talimatı değildir.
Seçim ve bakım için hangi bilgiler hazırlanır?
Üretici/model, tek hat şeması, topraklanacak bölüm, besleme kaynakları, anma ve kısa devre bilgileri, kilitleme düzeni, geçmiş arıza/manevra kayıtları ve bakım dokümanları birlikte hazırlanır. Hücre üzerindeki görsel konum kontrolüyle elektriksel bağlantının, işlevin ve güvenli çalışma koşullarının doğrulanması birbirine karıştırılmaz. Evrensel bir kontak direnci sınırı, bakım aralığı veya saha kapama reçetesi bu bilgiler olmadan verilmez.
İşlev ve ölçüm ihtiyacı için YG/OG test ve bakım hizmeti kapsamında cihaz ve iş sınırı değerlendirilir. İşletme takibi, testin fiilen yapılmasıyla aynı hizmet değildir; çalışma ve teslim edilecek rapor teklif öncesinde ayrıca tanımlanır.
Standart ve üretici kaynaklarının kapsamı
IEC 62271-102:2018 kapsam kaydı ve 2022 değişiklik kaydı, ayırıcı ve toprak ayırıcısı işlevlerinin standart ailesini gösterir. Ürünün kendi beyanı, tip test kanıtı ve uygulanacak sürüm ayrıca kontrol edilir; eski bir katalog bütün tesisler için güncel uygulama şartı değildir.
Schneider Electric VDIS işlev açıklaması, gösterge işlevinin sınırını; üreticinin toprak ayırıcı sınıflandırma açıklaması ise kendi kapsamındaki E sınıfı ayrımını incelemek içindir. Bu bilgiler tesise özgü onaylı güvenli çalışma yönergesinin veya görevli mühendis değerlendirmesinin yerine geçmez.
İlgili Blog Yazıları
İlgili Hizmetler
Sıkça Sorulan Sorular
Toprak ayırıcı nedir?
OG/YG şalt tesisinde belirlenmiş devre bölümünü tesisin topraklama sistemine bağlayan anahtarlama donanımıdır. Toprak bıçağı veya earthing switch de denir. Ayırma, gerilim yokluğunu doğrulama ve çalışma izni ayrı koşullardır; yalnız kapalı görünmesi bütün tesisin güvenli olduğunu göstermez.
Toprak ayırıcı ile ayırıcı arasındaki fark nedir?
Ayırıcı tasarımında tanımlanan ayırma düzenini oluşturur; toprak ayırıcı belirlenmiş devre bölümüne toprak bağlantısı sağlar. Birleşik üç konumlu bir tasarımda bu işlevler tek mekanizmada bulunabilir. Her ayırıcıda görünür hava aralığı veya yük kesme işlevi olduğu varsayılmaz.
Toprak ayırıcı yük veya kısa devre akımını keser mi?
Kısa devre üzerine kapama kapasitesi, kesicinin arıza akımı kesme görevi değildir. Beyan edilmiş özel görevler dışında toprak ayırıcısına yük/arıza kesme işi yüklenmez. Gerçek cihazın anma değerleri ve onaylı işletme düzeni esas alınır; bu açıklama manevra sırası değildir.
Kısa devre üzerine kapama akımı ile kısa süreli dayanım akımı aynı mı?
Hayır. İlki belirtilmiş kapama görevini, ikincisi kapalı devrenin RMS akımı belirli süre taşımasını anlatır. Tepe dayanım akımı da ayrı bir bilgidir. Bir değeri diğerine dönüştürerek eksik katalog hücresi veya saha kabul sınırı tamamlanmaz.
E0, E1 ve E2 neyi gösterir?
Kısa devre üzerine kapama sınıflandırmasını gösterir. E0 kısa devre üzerine kapama kabiliyeti olmayan sınıftır; eksik beyan tek başına E0 demek değildir. E1/E2 açıklamalarındaki iki/beş test görevi saha hata hakkı veya kalan ömür sayısı değildir. kA, süre ve mekanik dayanım sınıfı ayrıca okunur; iç ark veya yaralanmama garantisi çıkarılmaz.
Gerilim lambaları sönükse toprak bıçağı kapatılabilir mi?
Sönük lamba tek başına gerilim yokluğu doğrulaması değildir. Gösterge arızası, bağlantı ve algılama sistemi kapsamı değerlendirilmelidir. Uygun sistem, arayüz ve doğrulama yöntemi hücreye ve üretici talimatına göre belirlenir; işlem tesise özgü onaylı yönergeyle yetkili personele aittir.
Kilit serbestse veya EARTH yazıyorsa devre güvenli midir?
Bu bilgiler tek başına çalışma izni oluşturmaz. Kilitleme belirli tasarım koşullarını denetler; tüm geri beslemeleri, gerçek kontak durumunu veya çalışma bölgesinin topraklama bütünlüğünü kendiliğinden kanıtlamaz. Şema, enerji kaynakları ve onaylı güvenli çalışma düzeni birlikte değerlendirilir.
Sabit toprak ayırıcı yerine seyyar topraklama kullanılabilir mi?
Kendiliğinden eşdeğer değildir. Onaylı bağlantı noktaları, akım zorlanması, çalışma bölgesi ve ekipman uygunluğu belirlenmeden değişim kararı verilmez. Taşınabilir takım her gerilim veya bağlantı noktası için uygun sayılmaz; gerekli düzen tesisin çalışma yönergesine göre seçilir.
Toprak ayırıcısı kablo tarafını mı barayı mı topraklar?
Bu, hücrenin şeması ve cihazın yerleşimine bağlıdır. Kablo tarafındaki anahtarın kapalı olması baranın veya komşu bölmenin de topraklandığını göstermez. İş sınırı, etiketler ve diğer beslemeler doğrulanmadan konum işaretinden bütün tesis için sonuç çıkarılmaz.
Konum göstergesi ile SCADA bilgisi uyuşmuyorsa ne yapılır?
Güvenli konum varsayılmaz ve kilit zorlanmaz. Uyuşmazlık yetkili inceleme için cihaz kimliği, göstergeler ve mevcut kayıtlarla bildirilir. Fiilî durum, yardımcı kontak, bağlantı ve mekanizma ayrı değerlendirilebilir; görsel bakış, işlev testi ve elektriksel doğrulama birbirinin yerine geçmez.
