Özet Başlıklar
- Ayırıcı, yük ayırıcısı ve toprak ayırıcısının görevleri aynı değildir; kapsam tam modele göre seçilir.
- Konum göstergesi, ayırma işlevi ve gerilimsizlik doğrulaması ayrı kanıtlardır.
- Kontak/yalıtım sonuçları yöntem, koşul ve uygulanabilir kriterle değerlendirilir.
- Kilitlemelerde izin verilen ve engellenen işlevler hücrenin kendi tasarımıyla karşılaştırılır.
- Motorlu kumanda, geri bildirim, bakım işlemleri ve açık bulgular aynı rapor zincirinde izlenir.
İçerik

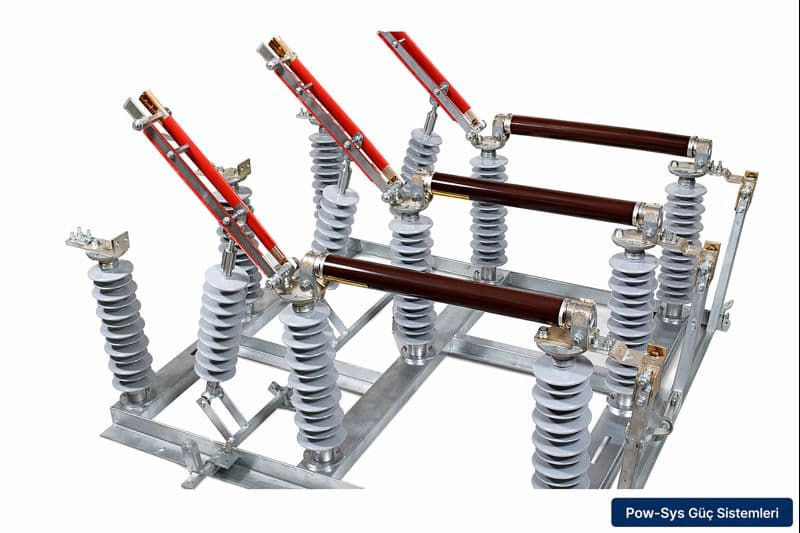

Hangi ayırıcı ve hangi bakım kapsamı?
Ayırıcı bakımında önce cihazın görevi belirlenir: sıradan yüksüz ayırıcı, yük anahtarı, ayırma işlevi olan yük anahtarı, sigortalı birleşim veya toprak ayırıcısı aynı kontrol kapsamına sahip değildir. Motor bulunması yük kesme yeteneği sağlamaz. Ayırıcı rehberindeki görev ayrımları, bakım planının başlangıç girdisidir.
Tam model, anma görevleri, iç/dış ortam, ayrı veya birleşik mekanizma, tek hat şeması ve üretici bakım dokümanı incelenir. Bakımın amacı bütün olası tehlikeleri ortadan kaldırdığını ilan etmek değil; seçilen kontrollerin bulgularını, sınırlarını ve gerekli sonraki işlemleri ortaya koymaktır.
Çalışma sınırı ve güvenlik planı
Ayırıcı bakımında ilk adım her zaman güvenliktir. Çalışma öncesi enerji kaynaklarının güvenli ayrılması, kilitleme ve etiketleme, gerilimsizlik doğrulaması ve çalışma topraklaması; ekipmanın mimarisine, üretici talimatına ve tesise özgü onaylı yönergeye göre yetkili personel tarafından yürütülür. Ayırıcı üzerinde bakım yaparken sadece ana güç tarafı değil, motorlu tahrik varsa yardımcı beslemeler, kumanda devreleri ve sinyal kabloları da dikkate alınmalıdır. Özellikle OG hücrelerde kontrol enerjisinin unutulması, bakım sırasında istenmeyen hareketlere yol açabilir.
Bir açık konum işareti, görülen temas aralığı veya sönük gerilim göstergesi tek başına çalışma izni değildir. Ayırma işlevinin doğrulanması ve çalışma öncesi gerilimsizlik değerlendirmesi, tasarıma ve tesis prosedürüne göre ayrı ele alınır. Bu yazı ayırıcı/toprak ayırıcısı manevra sırası vermez.

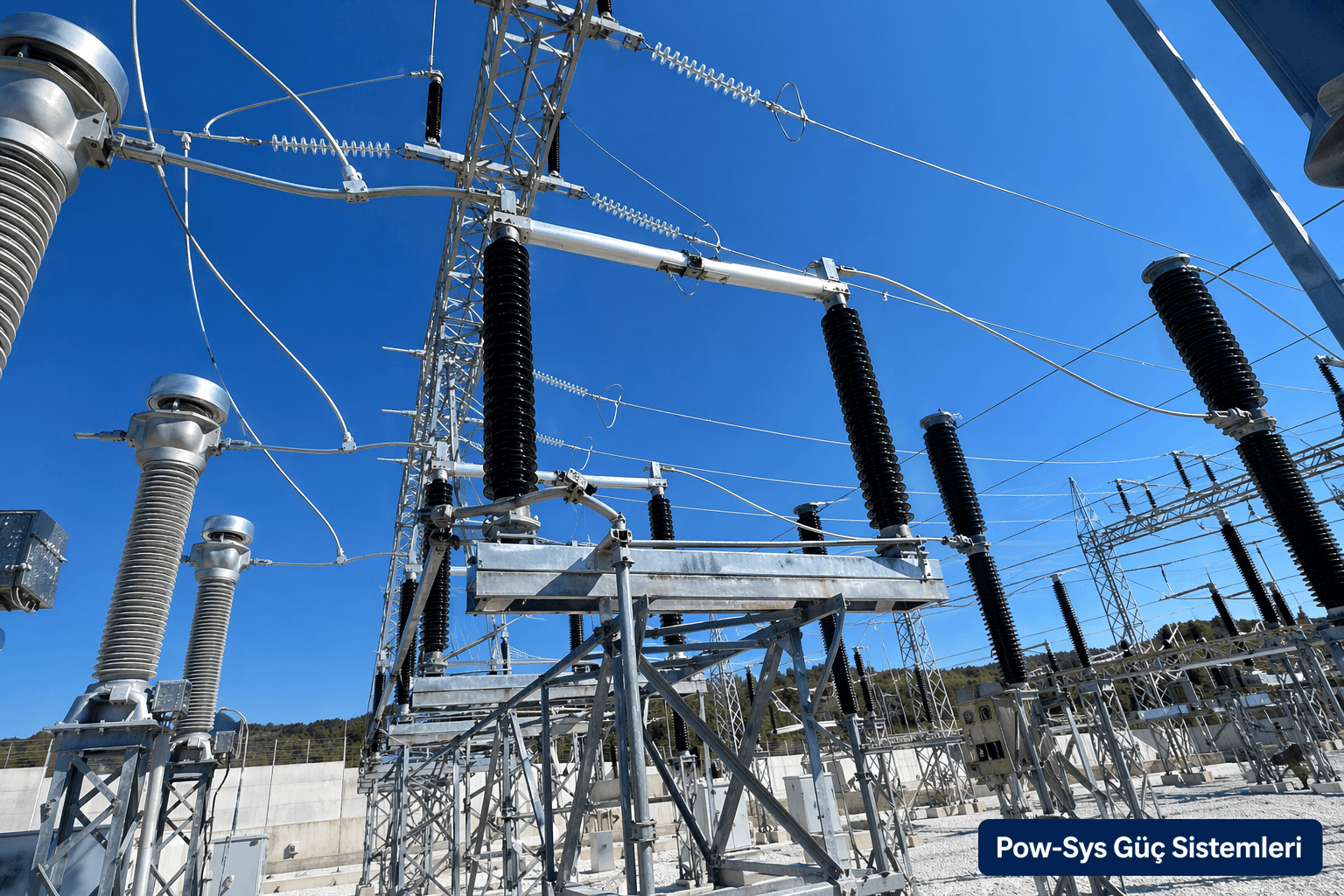

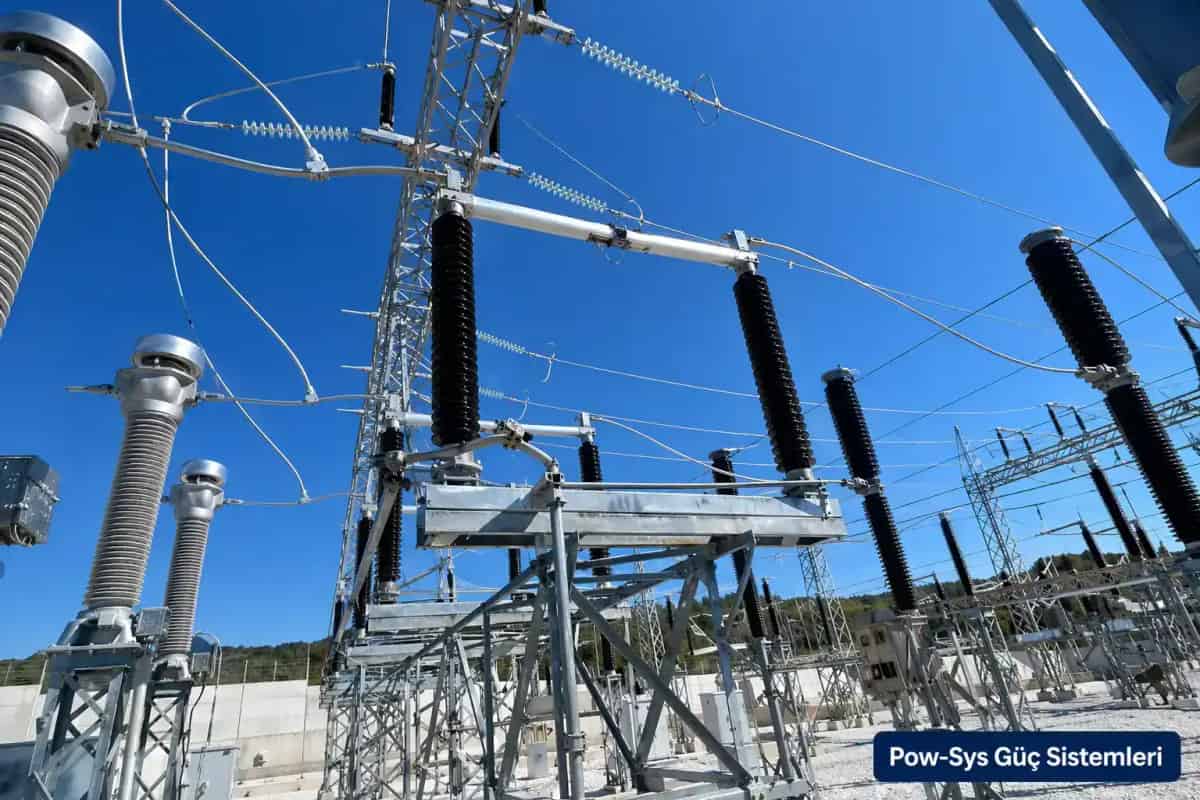

Görsel durum, bağlantılar ve bakım işlemleri
Kontak ve bağlantı bölgeleri, izolatörler, gövde, tahrik bağlantıları, pimler ve mafsallar incelenir. Kir, korozyon, çatlak, ısınma izi, kaplama hasarı veya anormal hareketin yeri kaydedilir. Renk değişimi veya matlaşma, tek başına gelecekteki direnç artışının kanıtı ya da arıza nedeninin kesin teşhisi değildir.
Temizlik, bağlantı kontrolü ve yağlama; ilgili parça için belirtilen üretici yöntemi ve malzemeyle planlanır. Her cıvataya aynı tork veya her yüzeye aynı gres uygulanmaz. İç/dış ortam, kirlilik, nem ve işletme geçmişi bakım ihtiyacının değerlendirilmesine girdidir.
Elektriksel ve mekanik kontroller neyi gösterir?
| Kontrol | İzlenecek kanıt | Tek başına kanıtlamadığı |
|---|---|---|
| Ana akım yolu direnci | Tanımlı yol/bağlantı, test koşulları, ölçüm ve uygulanabilir kriter. | Ayırma mesafesinin yeterliliği, gerilimsizlik veya bütün mekanizma sağlığı. |
| Yalıtım değerlendirmesi | Seçilen yalıtım yolu, yöntem, ortam, cihaz durumu ve kriter. | Her gerilim darbesi/duty için yeterlilik ya da bütün tesisin uygunluğu. |
| Mekanik işlev | Modele ait son konum ve hareket bulguları, varsa ilgili ayar kayıtları. | Yük veya kısa devre akımı kesme yeteneği. |
| Konum geri bildirimi | Fiziksel durum referansı, yardımcı kontak ve gösterilen sinyal. | Tek başına güvenli erişim veya gerilim yokluğu. |
| Kilit/izin işlevi | Tasarıma göre izin verilen ve engellenen durumların sonucu. | Bütün olası yanlış manevraların veya dış beslemelerin engellendiği. |
| Motorlu tahrik | Belirlenmiş besleme/komut koşulunda hareket, sınır anahtarı ve geri bildirim. | Ana kontakların her elektriksel göreve uygunluğu. |
Fazlar veya önceki kayıtlar arasında fark görülürse, önce ölçüm ve kayıtların karşılaştırılabilirliği değerlendirilir. Yöntem, bağlantı noktası veya koşul değişmişken bütün fark ekipmanın bozulmasına bağlanmaz. Kabul kriteri, tam cihaz ve seçilen yönteme ait referansla yazılır; genel bir mikroohm sınırı kullanılmaz.
Üç konum ve kilitlemeler: tasarıma göre doğrulama
Bazı cihazlar ayrı ayırıcı ve toprak ayırıcısı kullanır; bazıları birleşik üç konumlu yapıya sahiptir. Hangi hareketin hangi koşulda izinli veya engelli olduğu üreticinin fonksiyon/kilitleme matrisiyle belirlenir. Bütün hücreler için geçerli bir ON–OFF–EARTH deneme sırası veya kesiciyle aynı kilit ilişkisi varsayılmaz.
Mekanik, elektriksel veya anahtarlı kilitler; seçilen işlevleri bakım planında kapsandığı ölçüde değerlendirir. Kilit dili, anahtar veya kapak düzeninin düzgün görünmesi tek başına bütün sistemin güvenli olduğunu göstermez. Zorlama, kilit iptali veya erişim kuralını aşma bir kontrol yöntemi olarak önerilmez.
Toprak ayırıcısı ile birlikte çalışma, ilgili cihazın anma görevleri ve tesis düzenine göre ayrı değerlendirilir. Kısa devre kapama/dayanım görevi ile akım kesme görevi karıştırılmaz. İncelenen ve test dışı kalan işlevler raporda belirtilir.
Motor, yardımcı devre ve SCADA geri bildirimi
Motorlu tahrikte besleme, komut yolu, limit anahtarı, mekanik son konum ve yardımcı kontak bilgisi birlikte değerlendirilir. Ana mekanizma, yerel gösterge, röle lojikleri ve SCADA ekranı farklı noktaları temsil edebilir. Kayıt, komutun nereden verildiğini ve hangi cevabın hangi noktada izlendiğini açıklamalıdır.
Kumanda arızalarının bütün arızaların çoğunluğunu oluşturduğu gibi bir sıklık iddiası kurulmaz. Gecikme veya yanlış konum bilgisi, ilgili tahrik/yardımcı devre için araştırma girdisidir. Uzaktan ekranda açık görülmesi gerilimsizlik doğrulamasını ikame etmez.
Bulgudan onarıma: temsilî kayıt örneği
Temsilî örnek: mekanizma son konumuna ulaştığı halde kumanda ekranındaki bilgi uyuşmamaktadır. Bu bulgu bütün ayırıcının arızalı veya tesisin güvenli olduğunu ilan etmek için yeterli değildir. Fiziksel durum referansı, yardımcı kontak, kablo/lojik ve ekran eşlemesinin kapsamı belirlenir; düzeltme sonrası aynı işlev yeniden değerlendirilir. Gerçek bir müşteri arızası veya tamamlanmış onarım iddiası değildir.
| Alan | Kaydedilecek içerik |
|---|---|
| Kimlik ve görev | Tam model, tesis/ekipman kimliği, ana görev ve ilgili üretici dokümanı. |
| Kapsam ve koşul | İncelenen bölüm, yöntem, bağlantı referansı, izinler ve test dışı işler. |
| Bulgu ve kriter | Ölçüm veya gözlem, başvurulan doküman/sürüm ve eksik girdiler. |
| İşlem ve son kontrol | Yapılan temizlik/ayar/parça işlemi ve hangi işlevin yeniden değerlendirildiği. |
| Açık aksiyon | İlave inceleme/onarım kararı, kapsamı ve kapanış için beklenen kanıt. |
Bakım aralığı ve hizmetin planlanması
Bakım aralığı üretici dokümanı, çevre, manevra ve arıza geçmişiyle belirlenir. Tek bir yıllık bakım önerisi her ayırıcı için yeterli veya zorunlu aralık olarak sunulmaz. Mevzuat periyodik kontrolü, bakım ve işletme sorumluluğunun ziyaret/rapor kapsamı ayrıca değerlendirilir.
Bursa YG/OG bakım ve test hizmeti için ekipman listesi, tek hat şeması, mevcut raporlar ve duruş/erişim sınırlarıyla kapsam hazırlanabilir. Yapılacak testler, rapor çıktısı, kapsam dışı işler ve gerekli onarımın ayrı kararı teklif aşamasında açıklanmalıdır.
Kaynaklar: TEDAŞ 96-017.B ayırıcı şartnamesi, Schneider HVL/cc ürün kılavuzu ve Elektrik Kuvvetli Akım Tesisleri Yönetmeliği. Ürün örnekleri ve tedarik hükümleri bütün ayırıcılar için saha işletme talimatı değildir. ETKB bakım usul ve esasları (Mart 2022, Rev.00, 0–36 kV) bakım faaliyetlerini ekipman dokümanlarıyla birlikte ele alır; burada kullanılan tarihli nüsha güncel mevzuatın tamamı olarak sunulmaz.
İlgili Blog Yazıları
İlgili Hizmetler
Sıkça Sorulan Sorular
Ayırıcılarda bakım neden gereklidir?
Ayırıcının akım yolu, mekanik hareketi, ayırma işleviyle ilgili arayüzleri ve geri bildirimleri seçilen kontrollerle değerlendirmek için yapılır. Gösterge veya görülen temas aralığı tek başına güvenli çalışma durumu oluşturmaz. Cihazın tam görevi ve üretici dokümanı belirlenir; test sonucu, kapsamı ve açık sınırlamalarıyla raporlanır.
Ayırıcılarda hangi testler yapılır?
Tam modele göre görsel/mekanik değerlendirme, seçilen ana akım yolu direnci ve yalıtım kontrolleri, kilitleme/konum işlevleri ve motorlu kumanda incelenebilir. Yük anahtarı veya birleşik üç konumlu yapının kapsamı sıradan yüksüz ayırıcıyla aynı kabul edilmez. Yöntem, kriter ve test dışında kalan yollar yazılır.
Temas direnci ölçümü ayırıcıda neyi gösterir?
Seçilen iletim yolunun düşük direnç bakımından değerlendirilmesine yardımcı olur. Bağlantı yolu, yöntem ve koşullar farklıysa sonuçlar doğrudan karşılaştırılmaz. Faz farkı veya önceki kayıttan sapma, araştırma girdisidir; ayırma işlevini, gerilimsizliği veya kusurun kesin yerini tek başına kanıtlamaz.
Ayırıcıda interlock kontrolü neden önemlidir?
Üreticinin belirlediği izinli ve engelli işlevlerin seçilmiş test koşullarında değerlendirilmesine yardımcı olur. Bütün hücrelerde aynı kilitleme veya manevra sırası yoktur. Başarılı kilit kontrolü başka beslemeleri, bütün olası yanlış hareketleri veya güvenli erişimi tek başına doğrulamaz. Kilit iptali veya zorlamayla kontrol yapılması önerilmez.
Ayırıcı bakımında nelere görsel olarak bakılır?
Kontak/bağlantı bölgeleri, izolatörler, gövde ve tahrik bağlantılarında kir, korozyon, çatlak, kaplama hasarı ve ısınma izleri araştırılır. Bulgunun yeri kaydedilir; matlaşma veya renk değişimi gelecekteki arızanın kesin kanıtı sayılmaz. İlgili elektriksel ve mekanik sonuçlarla birlikte değerlendirilir.
Ayırıcı yük altında test edilir mi?
Sıradan yüksüz ayırıcıya yük kesme denemesi uygulanabileceği varsayılmaz. Herhangi bir anahtarlama görevi tam cihazın beyanından doğrulanır. Bakım/test kapsamı yetkili personelin üretici talimatı ve onaylı tesis planıyla yürütülür. Motor bulunması veya üç konum etiketi yük ya da kısa devre akımı kesme yeteneği sağlamaz.
Toprak ayırıcısı ile birlikte hangi kontroller yapılmalıdır?
İki cihazın veya birleşik mekanizmanın gerçek yapısına ait izin/kilit matrisi, konum ve geri bildirimler değerlendirilir. Her tesis için geçerli tek bir açma-kapama-topraklama sırası verilmez. Kısa devre kapama/dayanım ile kesme görevi ayrıdır. Konum kontrolü çalışma öncesi gerilimsizlik değerlendirmesini ikame etmez.
Motorlu ayırıcı bakımında neler kontrol edilir?
Besleme ve komut koşulu, motor/mekanizma hareketi, limit anahtarları, yardımcı kontaklar ve ilgili ekran/SCADA eşlemesi değerlendirilir. Komutun ve gözlenen cevabın noktaları kaydedilir. Yanlış sinyal veya gecikme araştırma gerektirir; bütün arızaların tahrik tarafında oluştuğu gibi bir genelleme yapılmaz.
Ayırıcı bakımında izolasyon testi neden yapılır?
Seçilen yalıtım yolu hakkında, belirlenen yöntem ve koşullarda kanıt toplamak için yapılır. Testin uygulanabilirliği, tam cihaz ve üretici kriteriyle belirlenir. Sonuç bütün tesisin yalıtımını, her darbe görevini veya gerilimsizliği tek başına doğrulamaz. Geçmiş kayıtlar yalnız karşılaştırılabilir koşullarda birlikte yorumlanır.
Ayırıcı bakımında kayıt tutmak neden önemlidir?
Kapsam, koşul, kriter, bulgu, yapılan işlem ve son doğrulamayı izlenebilir kılar. Test dışı işler ve açık aksiyonlar görünür kalır. Kayıtlar karşılaştırılabilir olduğunda değişimin değerlendirilmesine yardımcı olur; eski bir uygun sonuç yeni çalışma için otomatik uygunluk veya güvenli erişim izni değildir.
