Özet Başlıklar
- Kurulu anahtarın ve toprakladığı devre bölümünün kimliği
- Gerilim yokluğu doğrulaması ile konum bilgisinin ayrılması
- Modele uygun mekanik, kilitleme ve yardımcı devre kontrolleri
- Temizlik, yağlama ve ölçümlerde üretici sınırları
- Koşulları ve açık işleri koruyan bakım raporu
İçerik
Toprak ayırıcı test ve bakımı, anahtarın hangi devre bölümünü toprağa bağladığını ve bu işlevin kurulu tasarımda nasıl değerlendirileceğini belirleyerek başlar. Mekanik hareket, kilitleme, konum bilgisi ve elektriksel ölçüm farklı kontrollerdir. Birinin olumlu sonucu, çalışma alanının tamamının güvenli olduğunu tek başına göstermez.
Ekipman kimliği ve işlev ayrımı
Üretici, model, seri numarası, anma değerleri, tahrik tipi ve tek hat şemasındaki konum kaydedilir. Ayrı bir toprak bıçağı ile üç konumlu bir şalt düzeninin kontrol planı aynı kabul edilmez. Kablo tarafını topraklayan anahtar, bara tarafının veya komşu bölmenin de topraklandığı anlamına gelmez.
Ayırıcı, yük ayırıcısı, kesici ve toprak ayırıcı farklı görevler taşır. Kısa devre üzerine kapama kapasitesi ve kısa süreli dayanım, yük veya arıza akımı kesme yetkisi değildir. Bu değerler gerilimli devreye deneme amaçlı kapama izni oluşturmaz. Sabit anahtarın seyyar çalışma topraklamasının yerini alıp almadığı da onaylı tesis düzeniyle belirlenir.
Bakım öncesi çalışma sınırı
Fiziksel müdahalenin koşulları yetkili ekip tarafından tesisin onaylı izolasyon, gerilim yokluğu doğrulama, çalışma topraklaması ve izin düzeni içinde oluşturulur. Geri besleme, komşu devre etkileri, depolanmış enerji, yardımcı beslemeler ve uzaktan komut olasılığı bu değerlendirmenin parçasıdır. Bu sayfa manevra sırası veya enerjili çalışma talimatı vermez.
Kolun veya SCADA bilgisinin EARTH konumunda olması gerilim yokluğu testi değildir. Gerilim varlık göstergesinin sönük olması da tek başına yeterli değildir. Doğrulama düzeninin uygunluğu ve çalışması, ilgili ekipman talimatı ve tesis prosedürüyle değerlendirilir.
Görsel durum ve erişim sınırı
İzin verilen erişimde tahrik aktarımı, mekanik bağlantılar, izolatörler, gövde, esnek bağlantılar ve topraklama bağlantısı gözden geçirilir. Hasar, korozyon, kirlenme, gevşeklik şüphesi ve yüzey izleri konumlarıyla kaydedilir. Kapalı veya mühürlü bir bölümün iç durumu dış görünüşten doğrulanmış sayılmaz.
Gözlenen kusur ile kesin neden ayrı yazılır. Bir kararma tek başına arıza akımının büyüklüğünü veya kontakların kalan ömrünü vermez. Ayar, onarım ve değiştirme ilgili modelin izin verdiği işlem ve parça düzenine bağlıdır.
Mekanik hareket ve kilitleme matrisi
Beklenen açık, kapalı ve varsa topraklı durumlar, mekanik gösterge ve tahrik düzeniyle birlikte ele alınır. Hangi hareketin hangi koşulda izinli veya bloke olması gerektiği kurulu kilitleme şemasından çıkarılır. Kolun hareket etmesi veya tek bir bloke hareketin görülmesi bütün kilitleme zincirini doğrulamaz.
İşletme dışı denemeler üreticinin ve onaylı test planının koşullarında yapılır. Kilit zorlanmaz veya geçersiz kılınmaz; gösterge uyumsuzluğu normal kabul edilmez. Yöntem ve beklenen/gerçek sonuç kaydedilir. Genel bir kol kuvveti, süre veya işlem sayısı bütün modellere aktarılmaz.
Yardımcı kontak ve kumanda zinciri
Mekanik durum, yerel gösterge ve elektriksel geri bildirim tanımlı doğrulama noktalarında karşılaştırılır. Motorlu tiplerde yardımcı besleme, kumanda izinleri, yerel/uzak seçimi ve son konum bilgisi ayrı değerlendirilir. SCADA ekranındaki doğru sembol ana akım yolunun veya gerilim yokluğunun ölçümü değildir.
| Kontrol | Kaydedilecek kanıt | Tek başına göstermediği |
|---|---|---|
| Mekanik işlev | Tanımlı başlangıç/son durum ve hareket sonucu | Bütün güç devresinin enerjisizliği |
| Kilitleme | Şemaya göre beklenen ve gözlenen izin/blokaj | Her besleme yoluna karşı mutlak güvenlik |
| Elektriksel geri bildirim | Kontak/sinyal ile fiziksel durumun karşılaştırması | Ana kontakların kısa devre dayanımı |
| Direnç veya süreklilik | Tanımlı yol, yöntem, bağlantı ve ölçüm koşulları | Tip deneyinin veya bütün topraklama tesisinin tekrarı |
Temizlik ve yağlamanın model sınırı
Malzeme, kaplama, mekanizma ve muhafaza yapısı izin verilen yöntemi belirler. Gres, solvent, aşındırma veya su kullanımı genel bakım alışkanlığıyla seçilmez. Bakım gerektirmeyen ya da yağlama istemeyen bir mekanizmaya sırf erişilebildiği için yağ eklenmez.
Örneğin ABB GSec Rev.A 2018.04 talimatı belirli 1S/2S mekanizmaları için yağlama istemez ve kendi temizlik sınırlamalarını verir. Bu örnek diğer toprak ayırıcılar için malzeme veya bakım takvimi oluşturmaz. Kurulu donanımın uygulanabilir sürüm talimatı esas alınır.
Elektriksel ölçümlerin kapsamı
Onaylı planda gerekiyorsa ölçüm yolu ve erişilebilir bağlantı noktaları tanımlanır. Cihaz, test akımı, bağlantı yöntemi ve paralel yollar sonucu etkileyebilir. Kapalı toprak ayırıcısının belirli yolundaki ölçüm ile tesisin toprak elektrodu direnci aynı büyüklük değildir.
Düşük DC direnç sonucu kısa devre üzerine kapama veya kısa süreli akım dayanımını sahada yeniden kanıtlamaz. Sonuç uygulanabilir üretici ölçütü, önceki kayıtlar ve karşılaştırılabilir koşullarla değerlendirilir. Yalıtım testi de bağlı donanım ve test sınırı dikkate alınarak seçilir; katalog tip deney değeri otomatik bakım test gerilimi değildir. Bu rehber evrensel mikroohm, ohm veya test gerilimi vermez.
Bakım aralığı ve rapor kapanışı
Kontrol aralığı işletme koşulları, manevra ve olay geçmişi, çevre etkileri, bulgular ve uygulanabilir talimatlarla belirlenir. Bir IOM içindeki görev takvimi diğer modele taşınmaz. Olağan dışı olay sonrası inceleme ile rutin bakımın kapsamı ayrı kaydedilir.
Raporda ekipman kimliği, talimat sürümü, iş sınırı, yapılan kontroller, yöntem, koşullar ve açık işler bulunur. Düzeltme gerektiren uyumsuzluk tamamlanmış işten ayrılır. Yeniden işletmeye alma kararı yetkili işletme sürecinde verilir; bu metin saha kabul belgesi değildir.

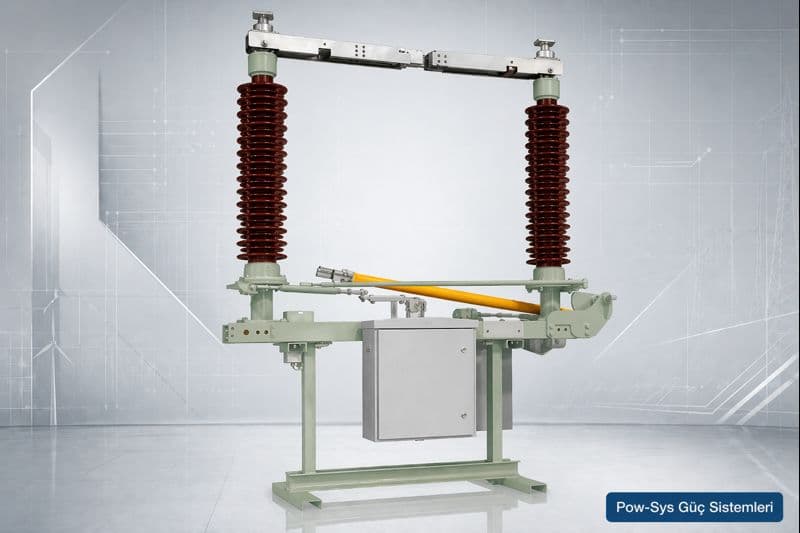

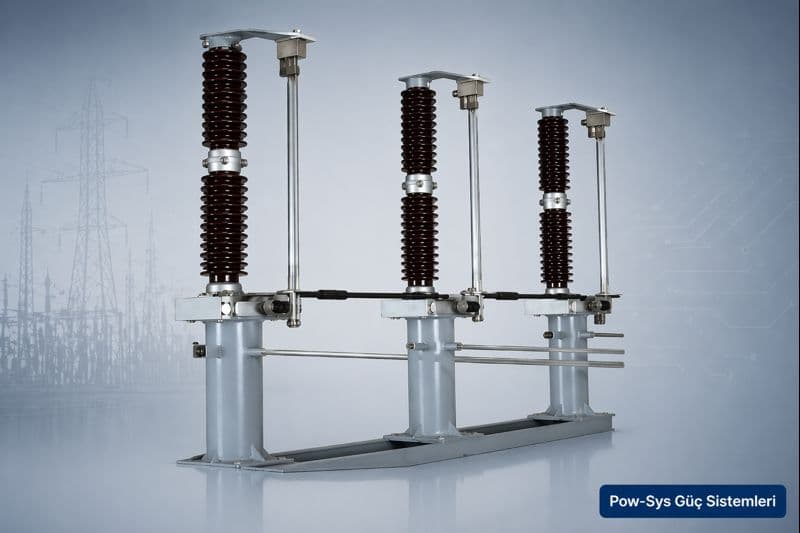

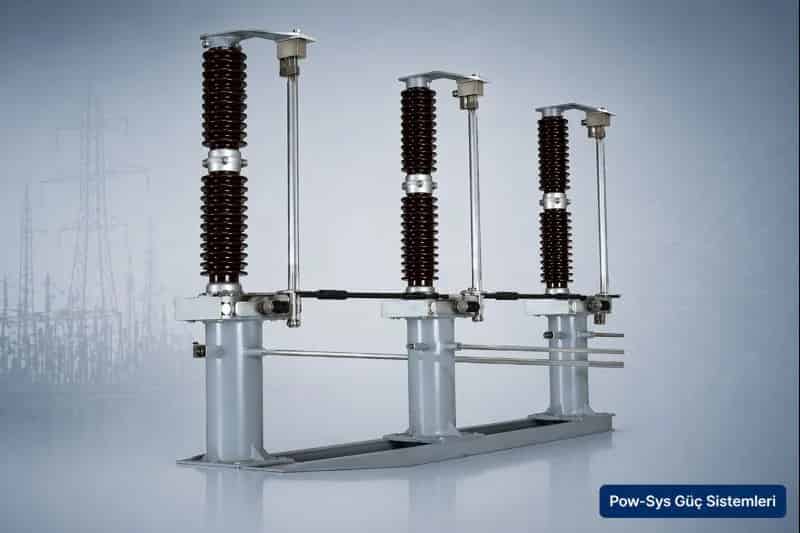

Teknik görüşmede tek hat ve kilitleme/kumanda şemaları, etiket bilgileri, olay ve bakım kayıtları yararlıdır. YG/OG test, bakım ve onarım, AG/OG/YG projelendirme ve danışmanlık ve YG işletme sorumluluğu kapsamları ihtiyaç ve yetkilendirmeye göre ayrıca belirlenir. Korunan temsilî görseller ölçüm veya güvenli manevra kanıtı değildir.
İlgili Blog Yazıları
İlgili Hizmetler
Sıkça Sorulan Sorular
Toprak ayırıcısı bakımında ilk hangi bilgi gerekir?
Kurulu model, topraklanan devre bölümü, tahrik ve kilitleme düzeni ile uygulanabilir üretici talimatı gerekir. Görünüş benzerliği aynı yöntemi veya kabul ölçütünü göstermez.
Topraklı konum çalışma için yeterli midir?
Tek başına yeterli değildir. İzolasyon, gerilim yokluğu doğrulaması, geri besleme değerlendirmesi ve çalışma izni tesisin onaylı prosedüründe ayrıca ele alınır.
Kapama kapasitesi yük kesme yeteneği midir?
Hayır. Kısa devre üzerine kapama, kısa süreli dayanım ve akım kesme farklı görevlerdir. Anma değeri gerilimli devreye deneme amaçlı kapama izni vermez.
Kilitleme kontrolünde ne kaydedilir?
Kurulu şemaya göre izinli ve bloke olması beklenen durumlar ile gerçek sonuç kaydedilir. Kilitleri zorlamak veya devre dışı bırakmak bu rehberden türetilen bir test yöntemi değildir.
Her toprak ayırıcısı yağlanır mı?
Hayır. Bazı mekanizmalar yağlama istemez. Malzeme ve erişim de modele bağlıdır; temizlik ürünü ve yağlama noktaları ilgili talimattan belirlenir.
Düşük direnç sonucu bütün güvenliği kanıtlar mı?
Tanımlı yolun belirtilen koşullardaki ölçümünü verir. Bütün tesisin topraklama performansını, kısa devre kapama kapasitesini veya gerilim yokluğunu tek başına kanıtlamaz.
Her bakımda aynı yalıtım testi uygulanır mı?
Testin gerekli ve ilgili düzen için uygun olması gerekir. Bağlı donanım, test sınırı ve üretici koşulları bilinmeden genel test gerilimi veya kabul değeri seçilmez.
Bakım periyodu ve kabul kararı neye dayanır?
Uygulanabilir talimat, işletme koşulları, kullanım/olay geçmişi ve kayıtlı bulgulara dayanır. Bu sayfa evrensel bir periyot veya saha kabulü vermez; açık işler raporda korunur.
