Hat tıkacı (line trap veya wave trap), PLC/PLCC taşıyıcılı haberleşme kullanılan enerji iletim hatlarında hat ile seri çalışan frekans seçici bir ekipmandır. Ana bobini güç akımını taşır; belirlenen taşıyıcı frekans bandında ise sinyalin bara veya istenmeyen şebeke bölümlerine kaçmasını sınırlar. İletim hattının tamamını haberleşmeye kapatmaz ve tek başına bir koruma komutu üretmez.
Hat tıkacı nasıl çalışır?
Güç frekansındaki akım ile yüksek frekanslı taşıyıcı aynı iletkeni kullanabilir. Hat tıkacı bu iki frekans bölgesine farklı empedans gösterir: güç frekansında görece düşük empedansla hat akımını geçirirken, tasarlanan bloklama bandında yüksek empedans oluşturur. Bu ifade sıfır kayıp, sıfır gerilim düşümü veya bütün yüksek frekansların aynı ölçüde engellenmesi anlamına gelmez.

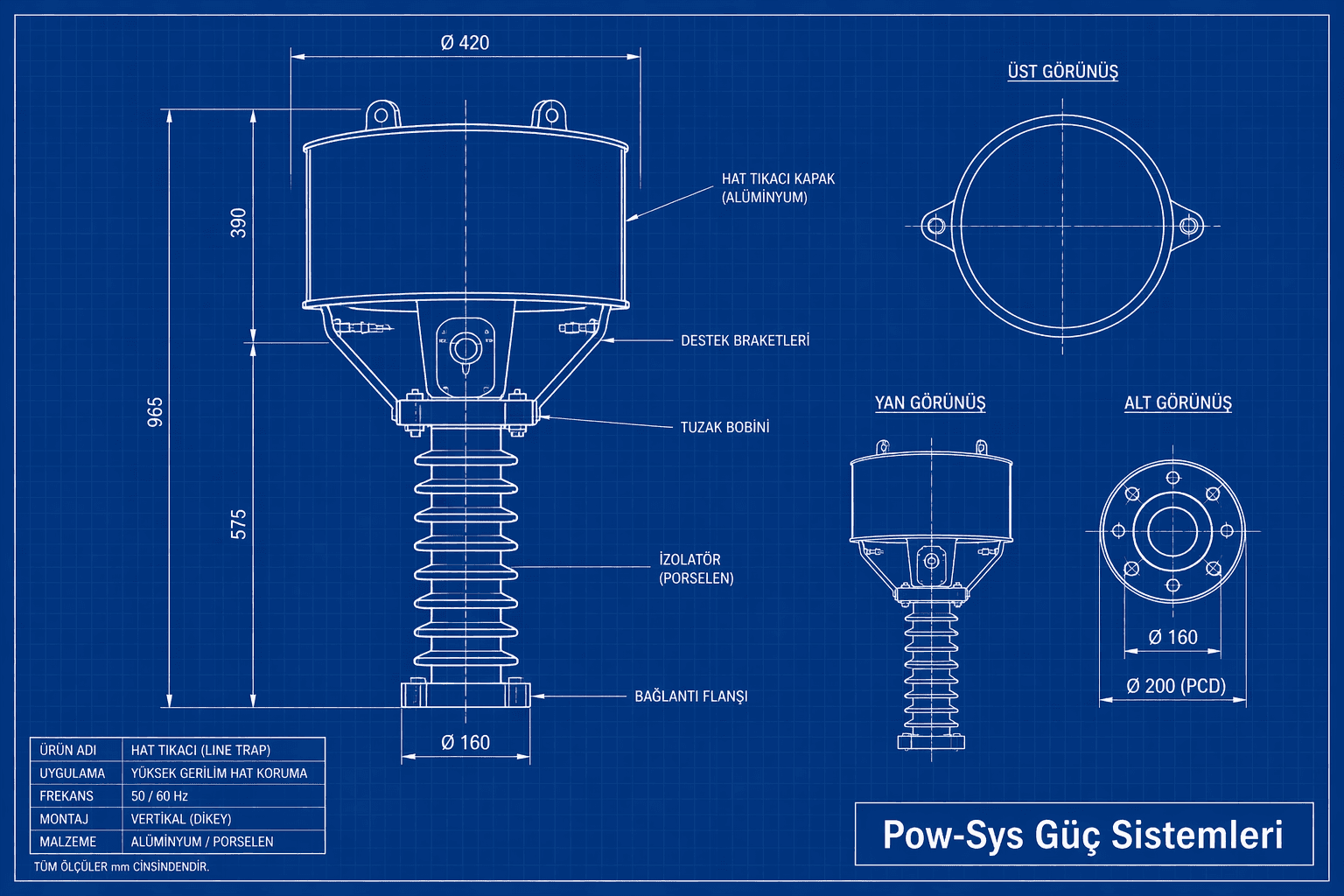

Ana bobin, tuning devresi ve koruyucu eleman birlikte değerlendirilir. Tuning devresi bobine paralel bağlı kapasitör, endüktans veya direnç bileşenleriyle gerekli frekans karakteristiğini oluşturabilir. Koruyucu eleman bobin ve tuning devresinin aşırı gerilim zorlanmasını sınırlar. Kuş bariyeri, korona donanımı, destek ve bağlantı ayrıntıları modele ve yerleşime bağlıdır; her ürünün aynı parçaları taşıdığı varsayılamaz.
Trench’in hat tıkacı açıklaması güç ve taşıyıcı frekansı davranışını, ana bobini, tuning ve koruyucu elemanı ayrı görevlerle gösterir. Bu ürün açıklaması bir saha bağlantı talimatı veya bütün modeller için kabul belgesi değildir.
Hat tıkacı, kuplaj kondansatörü ve line tuner aynı işi mi yapar?
| Eleman | Temel görevi | Karıştırılmaması gereken nokta |
|---|---|---|
| Hat tıkacı | Hat ile seri; seçilen taşıyıcı bandında bara yönündeki kaçışı sınırlar. | Güç akımını kesmez ve haberleşme terminalinin yerini almaz. |
| Kuplaj kondansatörü / uygun CVT kuplajı | Taşıyıcı bağlantısının yüksek gerilim hattına uygun kuplaj yolunu sağlar. | Her CVT, taşıyıcı kuplajı için gerekli donanım ve bağlantıya sahip değildir. |
| Line tuner / kuplaj ünitesi | Hat tarafı ile haberleşme kablosu ve terminal arasındaki kuplaj ve empedans uyumuna hizmet eder. | Hat tıkacının içindeki tuning device ile aynı cihaz değildir. |
| PLC terminali ve koruma arayüzü | Taşıyıcıyı üretir/alır; tasarlanan sistemde komut ve durum bilgilerini arayüze taşır. | Alınan sinyal, tek başına röle kararının veya kesici açmasının gerçekleştiğini kanıtlamaz. |
Kavramsal olarak hat tıkacı bara ile korunacak taşıyıcı hat kesimi arasında yer alır; kuplaj noktası bu hat kesimine sinyal verir veya buradan sinyal alır. Gerçek bağlantı; faz-toprak ya da faz-faz kuplajına, tek hat şemasına, bara düzenine ve üretici projesine göre belirlenir. Bu açıklama sahada uç, topraklama veya ayırma işlemi seçmek için yeterli bir bağlantı şeması değildir.
Dar bant, çift frekans ve geniş bant nasıl ayrılır?
| Seçenek | Bloklama davranışı | Seçimde kontrol |
|---|---|---|
| Tek frekans / dar bant | Belirli bir taşıyıcı çevresinde dar bir bloklama bandı. | Gerçek kanal frekansı ve gerekli bant genişliği. |
| Çift frekans | İki ayrı dar frekans bölgesi. | İki bandın yeri, ayrımı ve aradaki davranış. |
| Geniş bant | Tanımlanan sınırlar arasında daha geniş bir kullanılabilir bant. | Bant içindeki en düşük değerler; yalnız eğrinin tepe noktaları yeterli değildir. |
| Öz kapasitansıyla ayarlı tasarım (self-tuned) | Uygun bobinin kendi kapasitansı ile karakteristik oluşturur. | Ayrı tuning ünitesi bulunup bulunmadığı ve üreticinin tanımladığı aralık. |
Dar bant olması, tuning paketinin kesinlikle sahada ayarlanamayacağı anlamına gelmez. Bazı üreticiler fabrikada sabitlenmiş veya sahada ayarlanabilir paketler sunar; başka bir tasarımda paket değişimi gerekebilir. Ayar ya da değişim kararı model, onaylı frekans planı ve üretici yöntemiyle verilmelidir. Geniş bant eğrisindeki iki tepe de mutlaka iki ayrı kullanılabilir bandı göstermez; tepeler arasındaki minimum değer önemlidir.
GE Vernova’nın hat tıkacı broşürü tek frekans, çift frekans, geniş bant ve ayarlanabilir tuning seçeneklerini ayrı gösterir. Arteche’nin bayi sunucusundaki ürün broşürü de belirli ürünlerde sahada ayarlanabilir paketleri açıklar; aynı üreticinin farklı sunucudaki kopyası bağımsız bir ikinci otorite değildir.
Bloklama empedansı, direnç ve akım anmaları neden ayrı okunur?
Bloklama empedansı Zb, direnç ve reaktans bileşenlerini içerir; bloklama direnci Rb bunun direnç bileşenidir. Şebekenin reaktif davranışı hat tıkacının reaktansı ile etkileşebildiğinden yalnız empedans tepesine bakmak yeterli olmaz. Gerekli bant boyunca hangi büyüklüğün, hangi koşulda ve hangi minimumla istendiği açık olmalıdır. Hat karakteristik empedansı da bu iki ekipman büyüklüğüyle aynı şey değildir.
Anma sürekli akımı, belirlenen süreli kısa devre akımı ve tepe dayanım akımı farklı zorlanmaları tanımlar. Haberleşme frekansı, endüktans, bloklama direnci/empedansı ve kayıp ise başka özelliklerdir. Bir katalogdaki amper değeri taşıyıcı frekansını belirlemez; frekans yükselince akım anmasının her üründe zorunlu olarak aynı oranda düşeceği de çıkarılamaz.
TEİAŞ-MYD/2005-018.1 şartnamesinin erişilen nüshası sürekli, süreli kısa devre ve tepe akımlarını; hat empedansı, bloklama direnci ve bloklama empedansını ayrı alanlarda verir. İncelenen nüsha Kasım 2018 revizyonu ve 170 kV bölümünde 2020 değişikliği içerir. Bu belgeyi güncel son revizyon olarak sunmuyoruz; proje için yürürlükteki alım dokümanı ve garanti edilmiş karakteristikler ayrıca doğrulanmalıdır.
Telekorumada cihaz, kanal ve açma zinciri nasıl ayrılır?
Hat tıkacı, haberleşme yolunun frekans davranışını destekler. Koruma rölesi yerel ölçümleri ve koruma mantığını değerlendirir; haberleşme terminali komutu taşır; açma devresi ve kesici ise fiziksel açmanın ayrı halkalarıdır. Taşıyıcı seviyesi veya hat tıkacı frekans taraması uygun bulunduğunda yalnız ölçülen bölüm hakkında kanıt oluşur. Röle giriş/çıkışı, karşı uç mantığı, yardımcı besleme, açma bobini ve gerçek kesici hareketi kendiliğinden doğrulanmış olmaz.
Bloklama, izinli açma ve doğrudan transfer açması aynı mantık değildir. Bloklama düzeninde beklenen blok sinyalinin kaybı istenmeyen açma riskini etkileyebilir; izinli düzende yerel koşulla alınan izin birlikte aranabilir. Doğrudan transfer açmasında komut güvenliği ayrıca önemlidir. Kanal kaybındaki davranış, zayıf besleme, akım terslenmesi ve gecikmeler ilgili röle/terminal düzeninde incelenir; tek bir evrensel açma süresi verilemez.
IEEE/PES PSRC’nin PLC uygulama raporu kanal ve pilot koruma sorunlarını; ENTSO-E’nin Haziran 2018 sürüm 2 broşürü ise bütün koruma sisteminin sınırlarını açıklar. Bunlar güncel Türkiye mevzuatı veya sahaya doğrudan aktarılacak röle ayarları değildir. Cihaz/kanal gecikmesi ile arızanın kesici tarafından tamamen temizlenme süresi de aynı ölçüm değildir.
Her iletim hattında hat tıkacı gerekir mi; reaktörle farkı nedir?
İhtiyaç, hat üzerindeki gerçek haberleşme mimarisinden doğar. Enerji iletkenini taşıyıcı ortam olarak kullanan bir PLCC bağlantısı ile fiber/OPGW üzerinden kurulan bir bağlantı farklıdır. Bir merkezde fiber bulunması, yedek veya mevcut PLCC yolunun kaldırıldığını göstermez; tek hat şeması, kanal planı ve işletme düzeni birlikte incelenir. Her yüksek gerilim hattında yalnız gerilim seviyesine bakılarak hat tıkacı zorunluluğu çıkarılamaz.
Hat tıkacı endüktif yapılı özel bir reaktördür; ancak şönt reaktörün reaktif güç/gerilim yönetimi veya akım sınırlama reaktörünün görevini üstlenmez. Benzer bir bobin görünümü cihazların birbirinin yerine kullanılabileceğini göstermez. Hat tıkacı aynı zamanda kesici, ayırıcı veya mesafe koruma rölesi değildir.
Seçim ve bakım değerlendirmesi hangi kayıtlarla ilerler?
- Ekipmanı tanımlayın: üretici/model, seri numarası, ana bobin ve tuning/protective-device bilgisi, mevcut çizim ve önceki raporlar.
- İki gereksinim grubunu ayrı yazın: güç devresi akım/dayanım/çevre koşulları ile taşıyıcı frekansı/bant/empedans-kayıp/kuplaj şartları.
- Mevcut kanal ve karşı uçları doğrulayın: kullanılan frekanslar, kuplaj düzeni, koruma arayüzü ve değişiklik geçmişi.
- İnceleme ve ölçüm sınırını planlayın: mekanik durum, bağlantı/koruyucu eleman ve gerekli frekans karakteristiği üretici yöntemiyle değerlendirilir; güvenli erişim ve işletme işlemleri yetkili planın parçasıdır.
- Sonucu izlenebilir raporlayın: ölçüm koşulu, cihaz/kalibrasyon, ham çıktı, karşılaştırılan üretici/kabul dayanağı, açık kalan bölüm ve düzeltme sonrası doğrulama.
Tip deneyi tasarımı, rutin deney imal edilen birimi, sahadaki bakım veya kanal deneyi ise tanımlanmış mevcut kapsamı inceler. Fabrika kısa devre ya da darbe dayanım deneyleri otomatik olarak periyodik saha bakımında tekrarlanacak işler değildir. RF ölçümünde bağlantı düzeni ve yakındaki metal/diğer ekipmanın etkisi de kaydedilmelidir. Üreticinin düşük bakım ifadesi koşulsuz denetimsizlik anlamına gelmez.
Hat tıkacında test ve bakım değerlendirmesi için etiket fotoğrafı, tek hat/kuplaj şeması, frekans planı, model dokümanı ve mevcut raporlar kapsamı netleştirir. YG/OG test, bakım ve onarım ile proje/uyumluluk değerlendirmesi bu bilgilere göre planlanabilir. Tesis için işletme sorumlusu hizmeti ile yapılacak koordinasyon, sahada hangi testin yetkili ve gerekli olduğunun ayrı değerlendirilmesini sağlar.
Teknik kaynakların kapsamı
Bu açıklama üretici dokümanları ve yukarıda tarihleri belirtilen teknik kaynaklarla sınırlandırılmıştır. Tarihsel SIST IEC 60353:1997 önizlemesinin erişilen 13 sayfası tam standart değildir. IS 8793:1995 deney yöntemleri nüshası da Türkiye için güncel zorunlu bakım yöntemi oluşturmaz. Buradaki açıklama gerçek bir Pow-Sys saha ölçümü, test sertifikası, kabul sonucu veya tüm sistem için çalışma garantisi sunmaz.
İlgili Blog Yazıları
İlgili Hizmetler
Sıkça Sorulan Sorular
Hat tıkacı nedir?
Hat tıkacı, PLC/PLCC kullanılan enerji iletim hattına seri bağlanan, ana bobiniyle güç akımını taşırken seçilen taşıyıcı bandında yüksek empedans oluşturan ekipmandır. Line trap ve wave trap aynı ekipman için kullanılan adlardır. Görevi sinyalin bara veya istenmeyen bölümlere kaçmasını sınırlamaktır. Koruma rölesi gibi karar üretmez, kesici gibi akımı kesmez; bir frekans seçici haberleşme elemanıdır.
Hat tıkacı ne işe yarar?
Taşıyıcı haberleşme enerjisinin gerekli hat kesiminde kullanılmasına yardımcı olur. Böylece bara ve diğer hatlara kaçışın kanal üzerindeki etkisi sınırlandırılır. Aynı PLCC yolu tasarıma göre koruma komutu, ses veya veri taşıyabilir. Sonuç yalnız hat tıkacına bağlı değildir: frekans planı, kuplaj, kablo, terminal, şebeke topolojisi ve karşı uç birlikte değerlendirilir. Her durumda kayıpsız iletişim veya doğru açma garantisi vermez.
Hat tıkacı nasıl çalışır?
Ana bobin güç frekansında görece düşük empedans gösterir; bobin ve ilgili tuning düzeni belirlenen taşıyıcı bandında yüksek empedans karakteristiği oluşturur. Davranış bütün yüksek frekanslarda aynı değildir. Bloklama direnci, empedansın direnç bileşenidir; ikisinin minimumları ve bantları ayrı tanımlanabilir. Sürekli güç akımı anması ise bu frekans karakteristiğinden farklı bir özelliktir.
Hat tıkacı devreye nasıl bağlanır?
Güç hattına seri bağlanır ve üzerinden gerçek hat akımı geçer. Konumu, kuplaj noktası ile bara/hat düzeninin birlikte değerlendirilmesiyle belirlenir; yalnız fotoğrafa bakılarak evrensel bir bağlantı tarifi çıkarılamaz. Ana bobin bağlantıları ile haberleşme kuplajı ve topraklama düzeni farklı işlevler taşır. Gerçek uygulama onaylı çizim, üretici talimatı ve yetkili işletme planı gerektirir.
Hat tıkacı ile coupling capacitor ilişkisi nedir?
Hat tıkacı seri tarafta taşıyıcı kaçışını sınırlar; kuplaj kondansatörü veya bu amaç için donatılmış CVT, taşıyıcının yüksek gerilim hattına uygun kuplaj yolunu sağlar. Line tuner/kuplaj ünitesi de terminal ve hat arasındaki uyuma hizmet eder. Her CVT haberleşme kuplajına uygun değildir. Ayrıca kuplaj ünitesi, hat tıkacının kendi içindeki tuning device ile karıştırılmamalıdır.
Hat tıkacı ile reaktör aynı şey midir?
Hat tıkacı endüktif yapılı özel bir reaktördür, ancak sıradan bir şönt veya akım sınırlama reaktörüyle aynı görevi yapmaz. Şönt reaktörün reaktif güç/gerilim yönetimi ile hat tıkacının taşıyıcı frekansı bloklama görevi farklıdır. Benzer görünüm, birbirinin yerine kullanım gerekçesi değildir. Cihazın işlevi model belgesi, frekans karakteristiği ve devredeki bağlantı yeriyle belirlenir.
Hat tıkacı nerelerde kullanılır?
Enerji iletkeni üzerinden taşıyıcılı haberleşme kullanılan iletim hattı terminallerinde, uygun kuplaj düzeninin parçası olarak kullanılır. Yalnız yüksek gerilim bulunması her hatta hat tıkacı gerektiğini göstermez. Fiber/OPGW ve PLCC farklı haberleşme yollarıdır; bir merkezde fiber olması mevcut veya yedek PLCC yolunun devreden çıktığını kanıtlamaz. Gerçek ihtiyaç kanal mimarisi ve işletme planıyla belirlenir.
Hat tıkacı neden tam hat akımına göre tasarlanır?
Seri bağlı olduğundan ana bobin hat akımını taşır. Sürekli akım, süreli kısa devre akımı ve ilk tepe dayanımı birbirinden ayrı belirtilmelidir; kısa devre değeri süresi olmadan yeterli değildir. Bunlar taşıyıcı frekansı veya bloklama direncinin yerine geçmez. Seçimde sıcaklık, kayıplar, bağlantılar, mekanik dayanım ve montaj koşulları ilgili modelin tanımlanmış değerleriyle değerlendirilir.
Hat tıkacı koruma sistemiyle bağlantılı mıdır?
PLCC koruma komutunu taşıyorsa hat tıkacı bu haberleşme yolunun bir parçasıdır. Bloklama, izinli açma ve doğrudan transfer açması farklı mantıklardır; kanal kaybındaki davranışları aynı kabul edilemez. Uygun bir hat tıkacı veya başarılı RF kontrolü tek başına yerel/karşı uç rölesini, açma devresini ve fiziksel kesici açmasını doğrulamaz. Kanıtın cihaz, kanal veya bütün koruma zincirinden hangisini kapsadığı raporda yazılmalıdır.
Hat tıkacı seçerken nelere dikkat edilir?
Güç devresi için sürekli akım, süresi belirtilmiş kısa devre dayanımı, tepe akımı, yalıtım/çevre ve montaj koşulları; haberleşme için kanal frekansları, bant genişliği, endüktans, bloklama direnci/empedansı ve kayıp şartları belirlenir. Kuplaj ve karşı uç uyumu ayrıca incelenir. Tuning paketinin sabit, ayarlanabilir veya değiştirilebilir oluşu modele bağlıdır. Katalogdaki bir ohm, amper veya frekans değeri bütün tesislere evrensel kabul sınırı yapılamaz.
