Hat Tıkacında Hangi Test ve Bakımlar Yapılır?

Hat tıkacı bakımı; ana bobinin ve taşıyıcı yapının incelenmesini, terminal ve jumper bağlantılarının değerlendirilmesini, ayar ünitesi ile koruyucu elemanın kontrolünü ve gerekiyorsa modele uygun elektriksel testleri kapsar. Haberleşme sorunu araştırılıyorsa bunlara PLCC kanalının ayrı kontrolleri eklenir. Hangi testin gerekli olduğu, kurulu cihazın kimliği, üretici talimatı, önceki bulgular ve onaylı saha planıyla belirlenir.

Hat tıkacı güç devresine seri bağlıdır. Güç frekansında düşük, tasarlandığı taşıyıcı frekans bandında yüksek bloklama empedansı sağlayarak taşıyıcı sinyalin istenmeyen kollara yayılmasını sınırlar. Bu işlev, kusursuz sinyal yalıtımı veya koruma sisteminin bütünüyle çalıştığı anlamına gelmez. Temel bileşenler için hat tıkacının çalışma prensibi yazısına bakabilirsiniz.

Etiket, üretici, model, seri numarası, bobin anma bilgileri, ayar ünitesi tipi ve frekans bandı aynı kayıtta bulunmalıdır. Destekli veya askılı montaj, jumper düzeni ve kuplaj ekipmanıyla arayüz de kapsamı etkiler. Ayar ünitesi sonradan değiştirilmişse eski bobin etiketi tek başına bütün tertibi tanımlamayabilir.

Planlı muayene, bir kısa devre veya yıldırım sonrasındaki inceleme, haberleşme arızasının araştırılması ve devreye alma aynı iş değildir. Çalışmanın nedeni ile değerlendirme ölçütünü baştan yazmak, sonunda yalnız yapılan kontroller için sonuç verilmesini sağlar. Satın alma sırasında istenen tip deney raporu da kurulu ekipmanın bugünkü durumunun kanıtı değildir.

Uygun bir saha prosedürüyle uzaktan yapılan termal veya görsel gözlem, terminale erişme, sıkma, sökme, temizlik veya test bağlantısı kurma izni vermez. Fiziksel bakım; yetkili personelin onaylı manevra, çalışma izni, enerjisizlik doğrulaması ve gerekli topraklama tedbirleri içinde yürütülür. Komşu devreler ve endüklenen gerilim gibi saha koşulları bu değerlendirmeye dahildir.

Ayar ve kuplaj devrelerinde depolanmış enerji bulunabilir. Bir kesicinin açık görünmesi veya haberleşmenin kesilmesi güvenli çalışma koşulunu tek başına kanıtlamaz. Bu yazı bağlantı uçlarını, güvenli mesafeyi veya uygulanacak deney gerilimini belirleyen bir saha talimatı yerine geçmez.

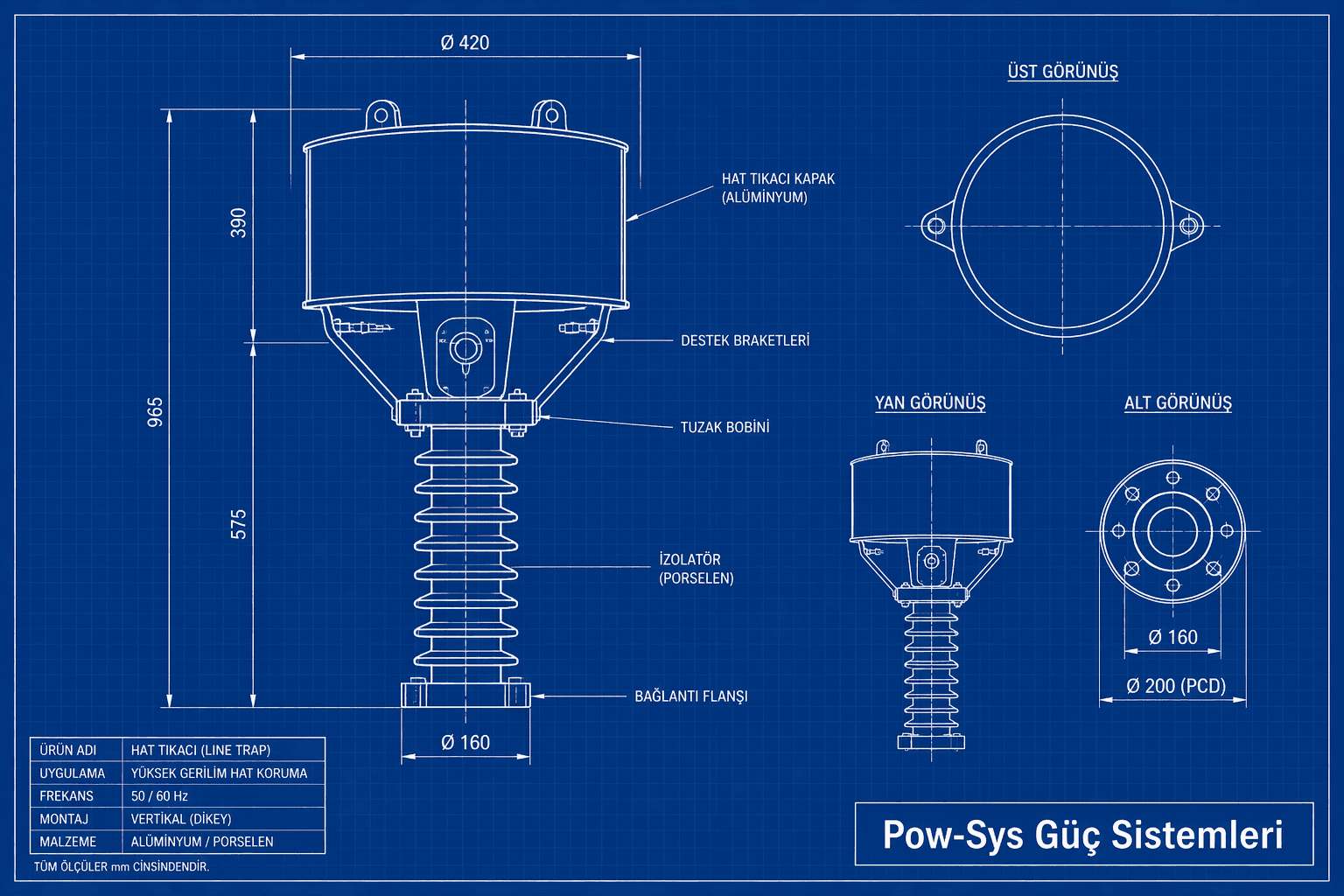

Ana sargı, çapraz kollar, şase, varsa korona halkaları, ara destekler ve modelde bulunan fiberglas bağlar; kırılma, yerinden çıkma, aşınma, deformasyon ve anormal hareket bakımından incelenir. Boya veya yüzey kusurunun önemi bulunduğu parçaya, yaygınlığına ve ilerlemesine göre değerlendirilir. Her yüzey izi aynı mekanik hasarı göstermez; gözle sağlam görünmek de iç bütünlüğün kanıtı değildir.

Terminallerde iletken ve bağlantı malzemesi uyumu, oksidasyon, korozyon ve görülebilen ısıl hasar kaydedilir. Sıkılık kontrolü ve yeniden sıkma işlemi, gerçek bağlantının üretici torku ve yöntemine dayanmalıdır. Başka bir modelin cıvata tablosu kullanılamaz. Kılavuzdaki birim veya değer tutarsızsa tahminle tork seçilmez.

Esnek jumperlarda tel hasarı, sürtünme ve tekrarlayan hareketin etkileri; taşıyıcı yapıda hizasızlık, gevşeme ve oturma belirtileri araştırılır. Hareket payı ve mekanik yük değerlendirmesi montaj tasarımına bağlıdır. Destek izolatörü ve bağlantı elemanları ayrı bileşenler olarak kaydedilir; bobinin iyi görünmesi bu parçaları kabul edilmiş yapmaz.

Bobinin DC direnci, RF bloklama empedansı ve bloklama direnci aynı büyüklük değildir. Katalogdaki hat empedansı da doğrudan bunlardan biri yerine kullanılamaz. İlgili frekans bandı ve karakteristik bilinmeden genel bir ohm, mikroohm, test akımı veya geçme değeri seçilmez. DC ölçümünde de test edilen akım yolu, paralel yollar, bağlantı düzeni ve cihazın indüktif yükle çalışma sınırları belirlenmelidir.

Ayar ünitesi, ana bobinle birlikte taşıyıcı frekans karakteristiğini oluşturur. Ünitenin kimliği, kutu ve yalıtım durumu, dış bağlantıları ve görülebilen nem veya hasar belirtileri ayrı kaydedilir. Sabit ayarlı veya kapalı bir ünitenin açılması ve ayarının değiştirilmesi, rutin muayenenin kendiliğinden parçası değildir. İzin verilen işlem üretici dokümanından belirlenir.

Hat tıkacının aşırı gerilimden korunmasında kullanılan eleman, bina panosundaki alçak gerilim Tip 1/2/3 parafudr seçimiyle eşitlenemez. Değiştirilecek parçanın türü, karakteristiği, bağlantısı ve model uyumu gerekir. Koruyucu elemanın veya ayar ünitesinin değiştirilmesi, gerekebilecek sonraki doğrulamaları ortadan kaldırmaz.

Tuz, endüstriyel kir, toz, nem ve kuş kaynaklı birikimler inceleme ve temizlik ihtiyacını etkileyebilir. Temizlik yöntemi bobin, kaplama, izolatör ve yardımcı kutuların malzemesine uygun olmalıdır. Bir kılavuzda belirli bir bobin için suyla temizlik tarif edilmesi, bütün ayar ünitelerinin veya destek izolatörlerinin basınçlı suyla yıkanabileceği anlamına gelmez.

GE 11142 Rev03 MCD/OSD kılavuzunun bakım bölümünde, kapsadığı modeller için yıllık; daha ağır çevre koşullarında altı aylık muayene örneği bulunur. 1 Mayıs 2018 tarihli bu model talimatı, her hat tıkacı için güncel ve zorunlu bir periyot değildir. Kurulu modelin geçerli dokümanı, işletmeci planı, maruziyet ve geçmiş bulgular birlikte değerlendirilir.

Kısa devre, yıldırım etkisi, olağan dışı mekanik hareket, belirgin ısınma veya yeni haberleşme sorunu planlı tarihi beklemeden değerlendirme gerektirebilir. İnceleme ihtiyacının doğması, test yapılmadan belirli bir parçanın arızalı olduğuna karar vermekle aynı değildir.

Termal kayıtla birlikte yük, ortam sıcaklığı, rüzgâr, görüş geometrisi, yüzey özellikleri ve kamera ayarları tutulur. Fazlar veya benzer bağlantılar ancak karşılaştırma koşulları uygunsa birlikte yorumlanır. Tek bir sıcaklık farkı bütün modeller için değiştirme veya sıkma eşiği yapılamaz; yansıma ile gerçek ısınma da ayrılmalıdır.

Örneğin taşıyıcı seviyesinin düşmesiyle aynı dönemde bir terminalde sıcaklık farkı görülmesi, iki bulgunun ortak nedeni olduğunu kanıtlamaz. Kuplaj ekipmanı, koaksiyel bağlantı, frekans planı, alıcı-verici ayarları, gürültü ve karşı uç kayıtları da incelenir. Bu eğitim örneğinde ölçüm veya müşteri sonucu verilmemiştir; amaç teşhisi tek parçaya erken bağlamamaktır.

• Ekipman ve yardımcı ünite kimliği, montaj düzeni, kullanılan doküman ve revizyon.
• Çalışma nedeni, izin ve kapsam bilgileri; erişilemeyen veya test edilmeyen parçalar.
• Müdahale öncesi bulgular, fotoğraflar ve önceki kayıtla karşılaştırma.
• Ölçüm yöntemi, cihaz kimliği, bağlantı düzeni, koşullar, sonuç ve kullanılan kriter.
• Temizlik, sıkma, onarım veya değişiklik ile bunlardan sonraki kontrolün ayrı kaydı.
• Açık kusur, takip önerisi, sorumlu değerlendirmesi ve hizmete dönüş kararı.

Örneğin raporda “termal görüntü alındı, RF karakteristiği ölçülmedi, kapalı ayar ünitesi açılmadı” denmesi kapsamı anlaşılır kılar. Böyle bir kayıt “hat tıkacı bütün testlerden geçti” sonucuna çevrilemez. Boş üretici garanti tablosu veya satın alma deney listesi de tamamlanmış bakım raporu yerine kullanılamaz.

TEİAŞ Hat Tıkaçları Teknik Şartnamesi 018.4, Rev4 (10.07.2025) tip, rutin ve kabul deneyleri ile malzeme bilgilerini ayırmak için birincil kaynaktır. Satın alma kapsamındaki değerler, bütün mevcut hat tıkaçlarının yıllık saha bakım sınırları olarak kullanılmamalıdır. Tesise özgü iş kapsamı için yüksek gerilim tesisleri mühendislik ve danışmanlık hizmetine ekipman bilgisi, tek hat şeması, önceki raporlar ve arıza kaydıyla başvurulabilir.
