Yüksek Gerilim Hattı (HV) Nedir? Ne İşe Yarar, Nasıl Çalışır?

Yüksek gerilim hattı, elektrik enerjisini üretim noktalarından trafo merkezlerine ve farklı şebeke düğümlerine uzun mesafelerde taşıyan fiziksel iletim sistemidir. En kısa tanımıyla; büyük miktardaki elektrik gücünü, düşük kayıpla ve güvenli biçimde uzak noktalara ulaştıran enerji iletim altyapısıdır. Bu yapı yalnızca tellerden oluşmaz; iletkenler, kuleler, izolatörler, bağlantı parçaları ve koruma elemanlarının birlikte çalıştığı bir mühendislik sistemidir. Enerji aynı güç seviyesinde daha yüksek gerilimle taşındığında akım düşer ve hat üzerindeki kayıplar azalır; bu nedenle üretim ile son kullanım noktaları arasındaki omurga sistemlerde yüksek gerilim iletimi temel yaklaşımdır. Hat üzerindeki açıklıklar, sarkma miktarı ve güvenlik mesafeleri de bu sistemin ayrılmaz parçalarıdır. Doğru tasarlanmış ve düzenli bakımı yapılmış bir yüksek gerilim hattı, enerji sisteminin sürekliliği açısından vazgeçilmezdir ve şebekenin omurga bölümünü temsil eder.

HV, İngilizce high voltage ifadesinin kısaltmasıdır ve Türkçede yüksek gerilim anlamına gelir; HV hattı da yüksek gerilim hattını ifade eder. Yani sahada ve teknik dokümanlarda geçen HV hattı, YG hattı ve yüksek gerilim hattı ifadeleri aynı altyapıyı anlatır. Bu altyapı; elektrik enerjisinin üretim noktalarından trafo merkezlerine ve farklı şebeke düğümlerine uzun mesafelerde taşınmasını sağlayan iletim sistemidir. İletkenler, kuleler, izolatörler, bağlantı parçaları ve koruma elemanlarının birlikte çalıştığı bir mühendislik sistemi olarak tasarlanır. Enerji, aynı güç seviyesinde daha yüksek gerilimle taşındığında akım düşer ve hat kayıpları azalır; bu nedenle HV iletimi, büyük güçlerin uzun mesafelere ekonomik taşınmasında temel yaklaşımdır. Kısacası HV hattı terimi, şebekenin omurga bölümünü oluşturan yüksek gerilim iletim hatlarının uluslararası literatürdeki karşılığıdır.

Yüksek gerilim hattı, büyük miktardaki elektrik gücünü üretim noktalarından trafo merkezlerine ve şebekenin diğer ana noktalarına verimli ve güvenli biçimde iletir. Bu sorunun temel cevabı verimliliktir: elektrik enerjisi aynı güç seviyesinde daha yüksek gerilimle taşındığında akım düşer, akımın düşmesiyle birlikte hat üzerindeki I²R kayıpları azalır ve enerji daha uzak noktalara daha ekonomik şekilde iletilebilir. Bu nedenle elektrik üretimi ile son kullanım noktaları arasında kurulan omurga sistemlerde yüksek gerilim iletimi temel yaklaşımdır. Enerji santrali ile dağıtım sistemi arasındaki kritik geçiş çoğu zaman bu iletim hatları üzerinden kurulur. Dağıtım seviyesine yaklaşıldığında gerilim trafo merkezlerinde düşürülür ve enerji yerleşim alanlarına farklı altyapılarla dağıtılır. Yani yüksek gerilim hattı, enerjinin uzun mesafeli ve düşük kayıplı taşınmasının temel aracıdır.

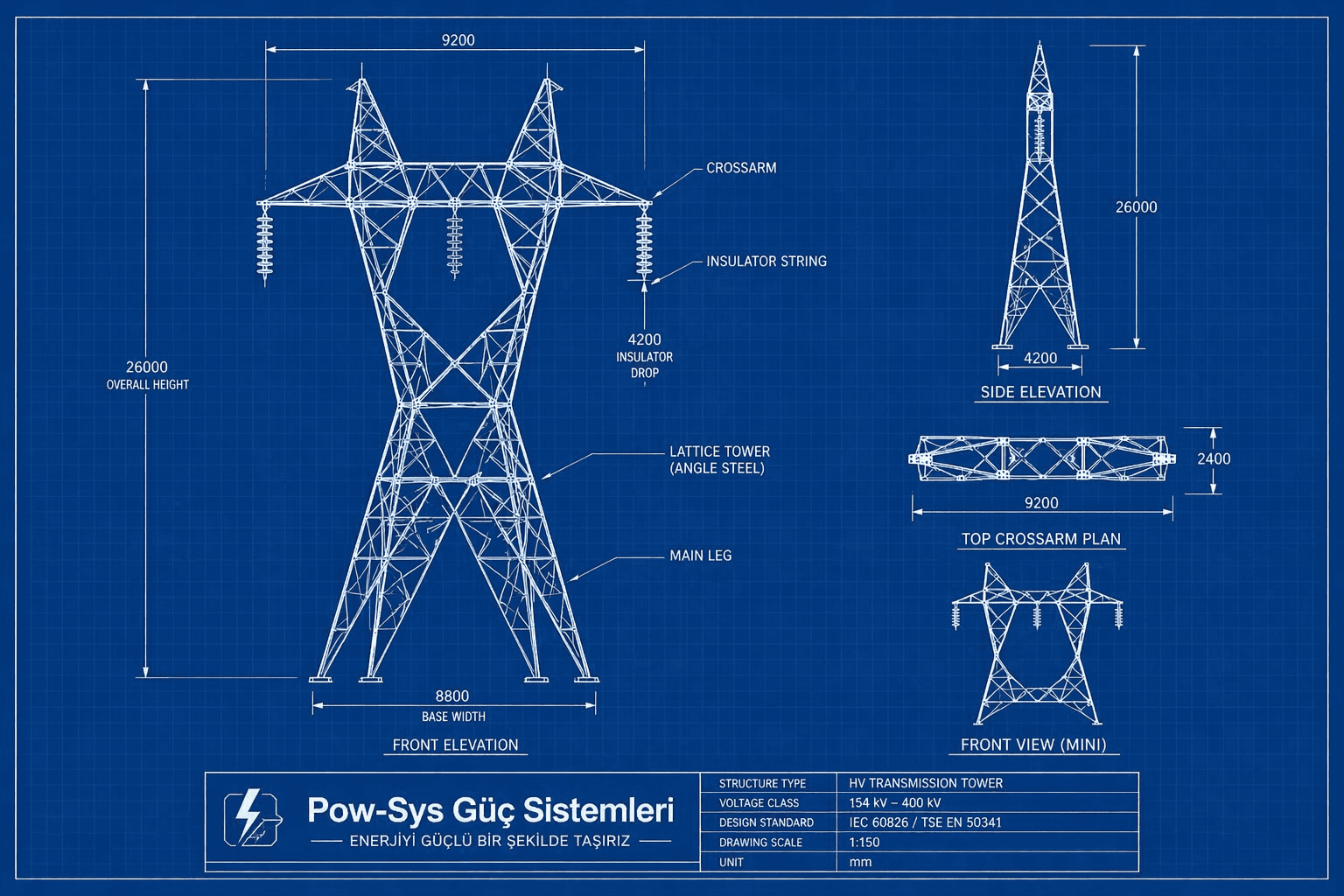

Yüksek gerilim hattında iletkenler enerjiyi taşır; kuleler veya direkler bu iletkenleri yerden ve çevredeki yapılardan güvenli uzaklıkta tutar. İletkenler kuleye doğrudan bağlanmaz; araya izolatörler girer. Böylece hat gerilimi kule gövdesine ve toprağa kaçmadan güvenli biçimde taşınır. Birçok hatta faz iletkenlerinin üst kısmında toprak teli (shield wire) bulunur ve yıldırım darbelerine karşı korumaya katkı sağlar. Hat üzerindeki açıklık, iletken salınımı, sarkma miktarı ve çevresel mesafeler de sistem güvenliğinin parçasıdır. İletkenler iki kule arasında hiçbir zaman tamamen düz durmaz; kendi ağırlıkları, sıcaklık etkisi, rüzgâr ve buz yükü nedeniyle belirli miktarda sarkar. Bu nedenle tasarımda minimum yerden yükseklik, açıklık uzunluğu, maksimum mekanik gerilim ve çevresel koşullar birlikte değerlendirilir. Tüm bu bileşenler, tek bir mühendislik sistemi olarak birlikte çalışır.

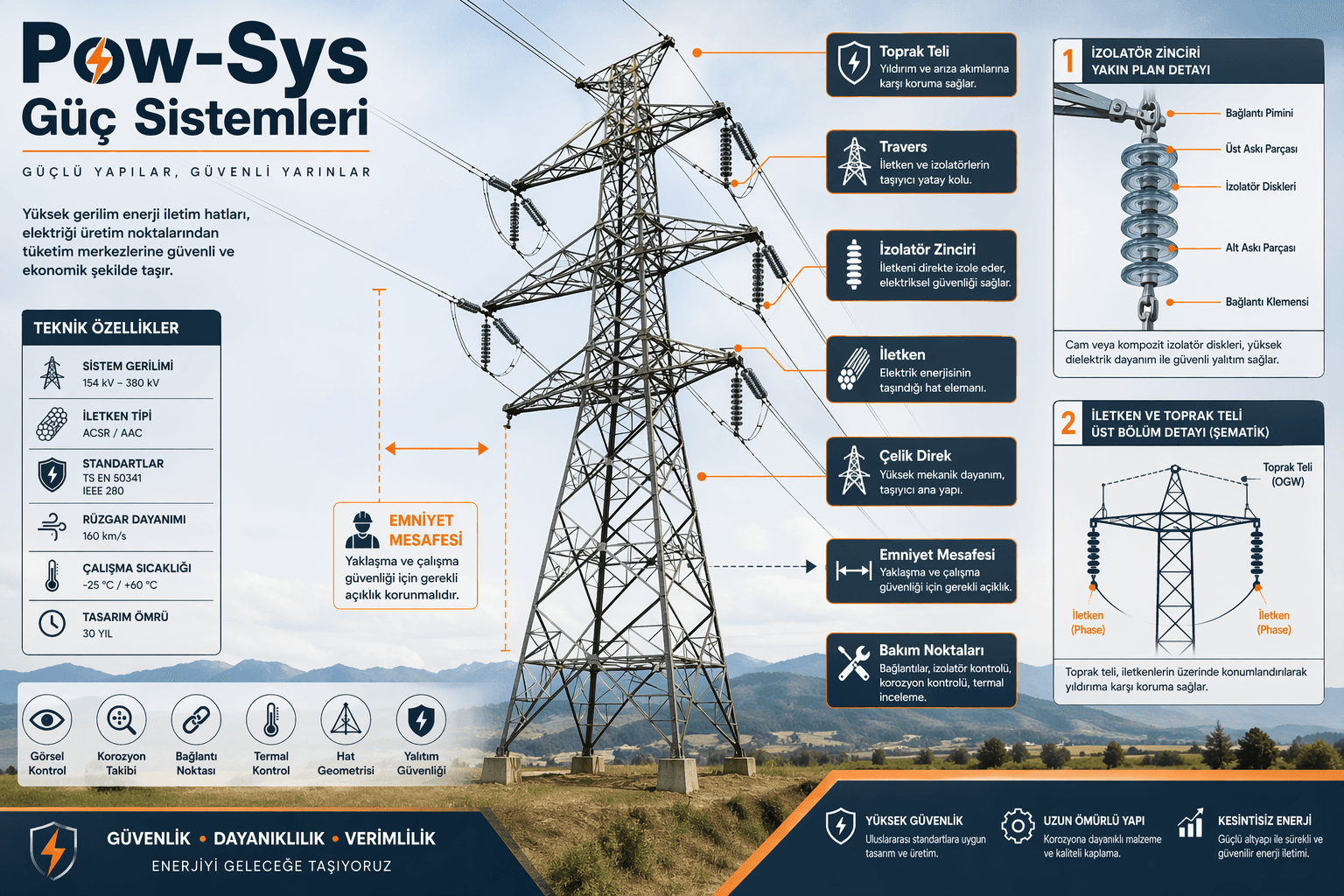

Yüksek gerilim hattının başlıca bileşenleri; iletkenler, direk veya kule yapıları, traversler, izolatör dizileri, shield wire ya da toprak teli, bağlantı donanımları ve bazı uygulamalarda titreşim sönümleyicilerdir. İletkenler elektrik akımını taşır ve çoğu zaman alüminyum esaslı malzemelerden seçilir; bazı tasarımlarda mekanik dayanımı artırmak için çelik çekirdekli yapılar kullanılır. Direk ve kuleler, iletkenleri yukarıda tutmanın yanında fazlar arasında ve iletken ile çevre arasında yeterli açıklığı sağlar. İzolatörler, enerjili iletkenleri kule gövdesinden elektriksel olarak ayırır ve aynı zamanda iletkenin mekanik yükünü taşır. Toprak teli, yıldırım darbelerine karşı hattı korumaya yardımcı olur. Gerilim seviyesi yükseldikçe kule yüksekliği, faz açıklığı ve izolatör boyutları da büyüyebilir; bu yüzden her yüksek gerilim hattı aynı görünmez. Bu bileşenlerin tamamı bir bütün olarak çalışır.

Shield wire ya da toprak teli, birçok yüksek gerilim hattında faz iletkenlerinin üst kısmında yer alır ve yıldırım darbelerine karşı hattı korumaya yardımcı olur. Amaç; yıldırımın doğrudan faz iletkenlerine değil, daha üstte bulunan koruyucu hatta çarpmasını sağlamak ve enerjiyi topraklama sistemi üzerinden daha kontrollü şekilde dağıtmaktır. Özellikle açık arazide ve uzun hatlarda bu koruma yaklaşımı büyük önem taşır; çünkü hat kilometrelerce açık alanda ilerler ve yıldırım etkisine açıktır. Toprak teli, hattın diğer bileşenleriyle birlikte bir bütün olarak çalışır; kule, iletken ve izolatör düzeniyle birlikte tasarlanır. Bakım açısından da toprak teli düzenli olarak izlenmesi gereken unsurlar arasındadır; çünkü bu yapılarda oluşan küçük mekanik veya elektriksel sorunlar zamanla büyük kesintilere dönüşebilir. Bu nedenle shield wire, hat güvenilirliğinin sessiz ama kritik parçalarından biridir.

Yüksek gerilim hattında büyük izolatörler kullanılır; çünkü gerilim seviyesi yükseldikçe daha fazla yalıtım mesafesi gerekir. Gerilim arttıkça izolatör dizisi genellikle uzar ya da daha güçlü tasarımlar kullanılır; güvenli yalıtım için hem hava açıklığı hem de izolatör üzerindeki creepage mesafesi kritik hale gelir. İzolatörlerin görevi, enerjili iletkenleri kule veya direk gövdesinden elektriksel olarak ayırmaktır; aynı zamanda iletkenin mekanik yükünü de taşırlar. Yani izolatör, yüksek gerilim hattında yalnızca yardımcı bir parça değil, hat güvenliğinin ana unsurlarından biridir. Kule yüksekliği ve faz açıklığı gibi izolatör boyutları da gerilim seviyesine, arazi yapısına ve mekanik yüklere göre belirlenir. Bakım programlarında izolatör dizilerinin düzenli olarak izlenmesi gerekir; çünkü izolatörlerde oluşan sorunlar hattın hem elektriksel hem mekanik güvenliğini doğrudan etkileyebilir.

Sarkma (sag), iletkenlerin kendi ağırlığı, sıcaklık değişimi, rüzgâr ve buz yükü nedeniyle iki kule arasında belirli miktarda aşağı doğru esnemesiyle oluşur. İletkenler hiçbir zaman iki kule arasında tamamen düz durmaz; bu, yüksek gerilim hatlarının doğal bir mühendislik gerçeğidir. Bu nedenle hat tasarımında minimum yerden yükseklik, açıklık uzunluğu, maksimum mekanik gerilim ve çevresel koşullar birlikte değerlendirilir. Yanlış hesaplanmış bir hat, yeterli güvenlik mesafesini kaybedebilir; bu da hem elektriksel güvenlik hem de saha güvenliği açısından risk oluşturur. İletken seçimi de bu dengeyle ilişkilidir: iletken yalnızca elektriği taşımakla kalmaz; rüzgâr, buz yükü, sıcaklık değişimi ve uzun açıklıklar nedeniyle oluşan mekanik zorlanmalara da dayanmalıdır. Sag-tension hesapları bu yüzden hat güvenliğinin ve tasarımının kritik başlıklarından biridir.

Hayır, yüksek gerilim hattı ile dağıtım hattı aynı şey değildir. Her ikisi de enerjiyi taşır; ancak yüksek gerilim hattı genellikle daha büyük güçleri daha uzun mesafelere iletmek için kurulan ana omurga sistemidir. Dağıtım seviyesine yaklaşıldığında gerilim trafo merkezlerinde düşürülür ve enerji yerleşim alanlarına daha farklı altyapılarla dağıtılır. Yani yüksek gerilim hattı, üretim noktaları ile trafo merkezleri arasındaki iletim görevini üstlenirken; dağıtım hatları enerjiyi son kullanıcıya daha yakın noktalara ulaştırır. Yüksek gerilimle taşımada akım düştüğü için hat kayıpları azalır; bu da uzun mesafeli iletimi ekonomik hale getirir. Bu nedenle yüksek gerilim hattı şebekenin omurga bölümünü temsil eder. Gerilim seviyesi, kule boyutları, izolatör yapıları ve güvenlik mesafeleri de bu iki hat tipi arasında belirgin farklılık gösterir.

Yüksek gerilim hatlarında iletkenler çoğu zaman alüminyum esaslı malzemelerden seçilir; bazı tasarımlarda mekanik dayanımı artırmak için çelik çekirdekli yapılar kullanılır. Bunun nedeni, iletkenin yalnızca elektriği taşımakla kalmaması; rüzgâr, buz yükü, sıcaklık değişimi ve uzun açıklıklar nedeniyle oluşan mekanik zorlanmalara da dayanması gerekliliğidir. Bu yüzden iletken seçimi yapılırken yalnızca akım taşıma kapasitesi değil, mekanik davranış da hesaba katılır. İletkenler iki kule arasında kendi ağırlıkları ve çevresel etkiler nedeniyle belirli miktarda sarktığı için, seçim sag-tension hesaplarıyla birlikte değerlendirilir. Bakım tarafında da iletken ekleri, bağlantı donanımları, titreşim sönümleyiciler ve korozyon durumu düzenli olarak izlenmelidir; çünkü iletkenlerde oluşan küçük mekanik sorunlar zamanla büyük kesintilere dönüşebilir. Doğru iletken seçimi, hattın hem verimliliğini hem de uzun ömürlü güvenilirliğini belirler.

Yüksek gerilim hattı düzenli bakım ister; çünkü kule, iletken, izolatör, bağlantı elemanları ve koruma donanımları zamanla çevresel ve mekanik etkiler altında yıpranabilir. Bakım kapsamında kule temelleri, bağlantı cıvataları, iletken ekleri, izolatör dizileri, titreşim sönümleyiciler, toprak teli, korozyon durumu, termal davranış ve hat koridoru düzenli olarak izlenmelidir. Bu yapılarda oluşan küçük mekanik veya elektriksel sorunlar, zamanla büyük kesintilere dönüşebilir. Özellikle çevresel etkilerin yoğun olduğu bölgelerde bakım planı daha kritik hale gelir. Güvenlik tarafında da hat altı yaklaşım mesafeleri, yapılaşma kuralları, ekipmanla çalışma sınırları, vinç ve iş makinesi kullanımı, ağaç yaklaşımı ve bakım prosedürleri birlikte ele alınmalıdır; çünkü yüksek gerilim hattı çevresindeki en büyük risklerden biri, doğrudan temas kadar yaklaşma sonucu oluşabilecek tehlikeli elektriksel etkidir. Düzenli bakım, kesinti ve güvenlik risklerini birlikte azaltır.
